阶梯式限位阻挡块结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1190748
  • 阶梯式限位阻挡块结构设计
  • 阶梯式限位阻挡块结构设计

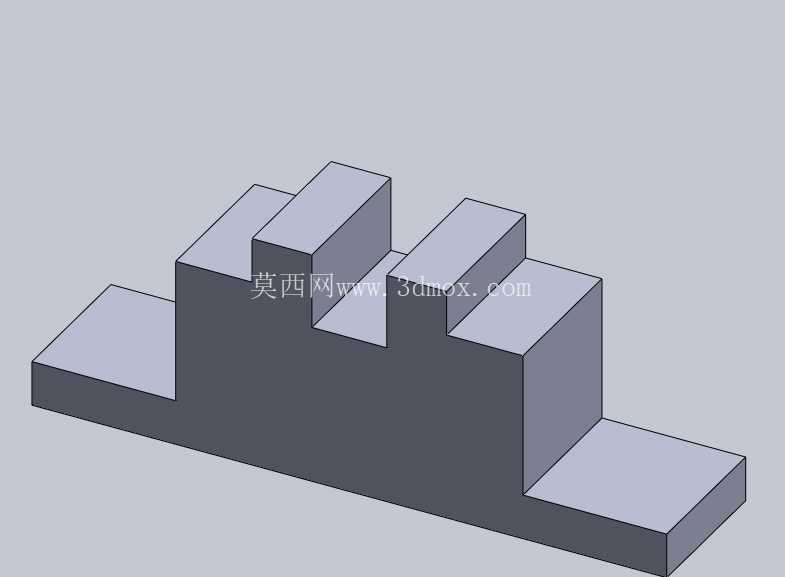

  在工装夹具、输送线定位、模具限位等常见工业场景中,这类阶梯式阻挡结构是应用频次极高的功能性零件,不同于常规平面挡块的单一限位作用,多阶落差的结构设计可以同时适配多种不同高度工件的端面定位需求,无需额外更换挡块或者加装调整垫片,就能在同一工位完成多规格工件的位置限定,大幅缩减工装换型的调整时间。从结构设计逻辑来看,该零件采用一体化实心块体结构,底部为通长的平整安装基面,可直接通过螺栓锁紧在设备安装面或者工装基板上,基面的平面度公差需要控制在0.02mm以内,保证安装后整体不会出现倾斜偏移,避免长期受侧向冲击力后出现定位精度漂移。

  上部的阶梯结构按照等差高度差依次排布,每个阶梯的垂直立面都为定位受力面,立面与底部基面的垂直度公差设定为0.015mm,保证工件抵靠时不会出现上下位置的错位,每个阶梯的水平承载面都做了微小的倒角处理,避免工件吊装或者推送到位时,棱边刮擦工件表面造成外观瑕疵,同时也能减少应力集中,避免长期受冲击后棱边出现崩缺。在实际应用场景中,这类阻挡块常被布置在自动化输送线的末端工位,当输送线携带工件行进到对应位置时,对应高度的阶梯立面会直接抵住工件的基准端面,配合侧面的夹紧机构就能完成工件的精准定位,为后续的加工、装配或者检测工序提供稳定的位置基准;在冲压模具的出料工位,这类阶梯挡块也可以用来限制不同规格冲压件的出料位置,避免工件滑落时偏离接料槽的轨迹;在工装夹具的定位端,多阶结构可以同时适配3-4种不同高度的工件定位需求,相比单平面挡块,能减少至少60%的工装备件数量,降低工位的运维成本。

  从安装边界来看,该零件的整体长度方向预留了足够的安装孔位空间,安装孔采用沉头孔设计,螺栓锁紧后头部不会高出零件的基面,避免对工件的移动造成干涉,零件的总宽度控制在窄幅区间,不会占用过多的工位安装空间,即使在排布紧凑的多工位转盘设备上,也能灵活布置,不会和相邻工位的夹具产生运动干涉。设计过程中需要重点考量受力面的强度匹配,因为阻挡块在工作时会持续承受工件移动带来的侧向冲击力,尤其是在高速输送线场景下,工件的惯性冲击较大,所以每个阶梯立面与块体主体的衔接位置都做了R角过渡,避免直角衔接带来的应力集中,防止长期受冲击后出现根部断裂的问题;零件的材质通常选用45号钢做调质处理,表面淬火硬度达到HRC40-45,既能保证整体的韧性,不会受冲击后碎裂,又能让接触表面具备足够的耐磨性,长期使用后不会因为磨损出现定位尺寸偏移。

  另外,阶梯的高度差设置是结合常见工业工件的基准面高度差来确定的,每阶高度差适配市面上多数通用型材、标准冲压件、机加工件的常见厚度规格,不需要额外定制就能覆盖多数常规工位的定位需求,底部安装孔的孔距也符合通用工装基板的T型槽间距标准,可以直接替换原有工位的老旧挡块,不需要重新在基板上打孔,适配性极强。在装配调试时,只需要将阻挡块的安装基面与工装基板的安装面贴合,锁紧沉头螺栓后,打表测量每个阶梯立面的直线度与垂直度,确认误差在允许范围内即可投入使用,日常维护只需要定期检查螺栓是否松动、立面是否有磨损凹痕即可,运维难度极低。
