多连杆铰接式机械链接传动组件结构

这套铰接式链接传动组件，常应用在轻工自动化生产线的工位切换机构、小型工装夹具的联动锁止结构，以及部分检测设备的探头姿态调整单元中，作为传递直线往复运动、实现小角度摆动换向的核心中间构件，替代传统的刚性一体式传动臂，解决刚性连接无法适配安装位偏差、运动过程存在硬冲击的问题。从实际装配场景来看，这类组件通常安装在设备的固定基座立面与末端执行件之间，不需要额外设计复杂的导向结构，仅靠各铰接点的转动配合就能完成预设的运动轨迹，在小载荷、高频次往复动作的工位上，比齿轮齿条、同步带传动的结构占用空间更小，后期维护也仅需要定期检查铰接销轴的磨损情况，不需要复杂的张紧、对中调整。

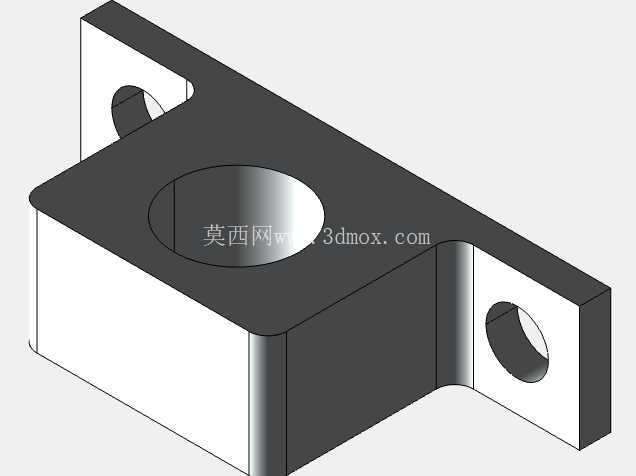

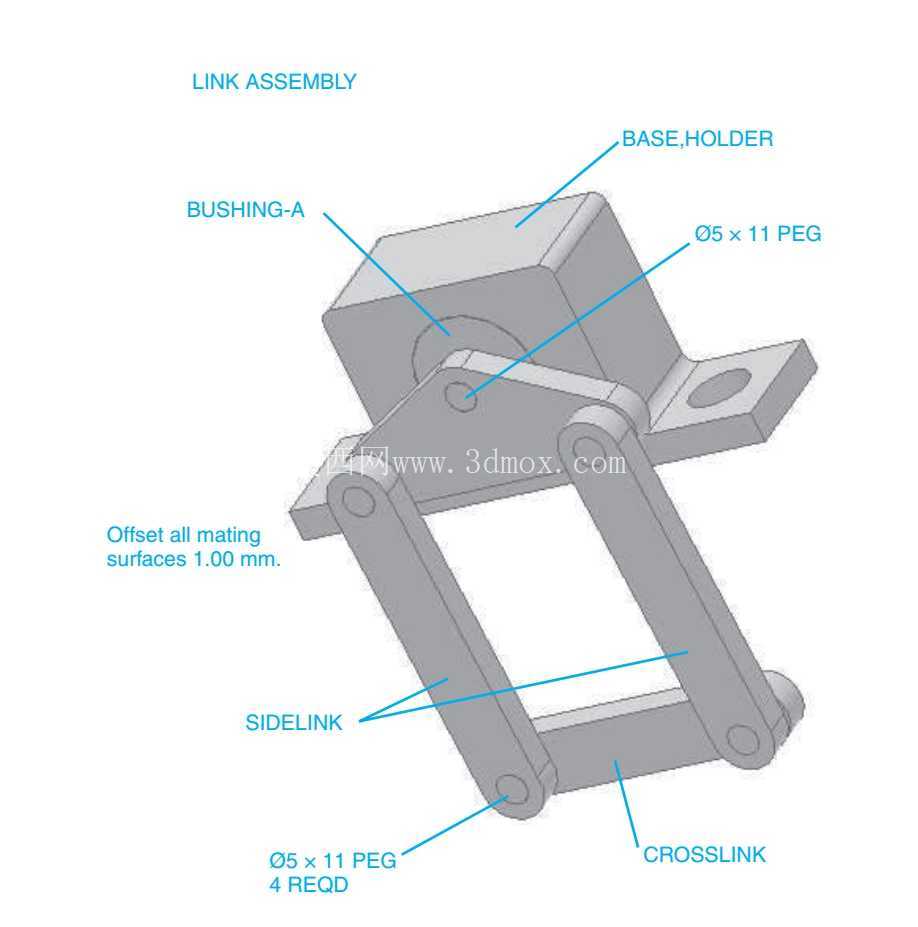

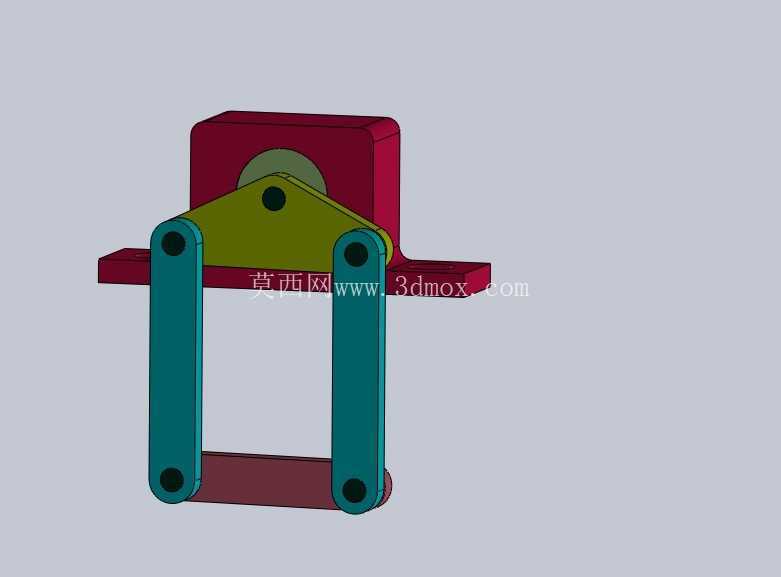

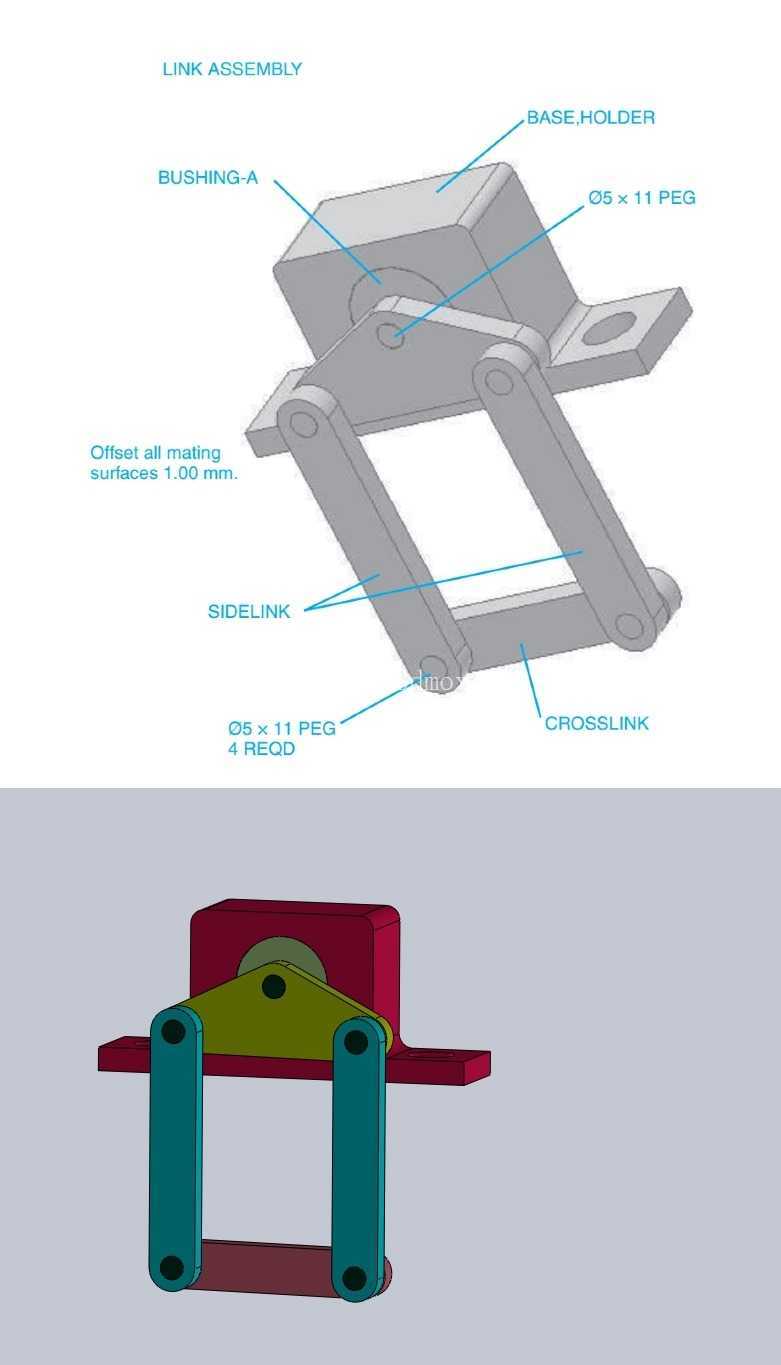

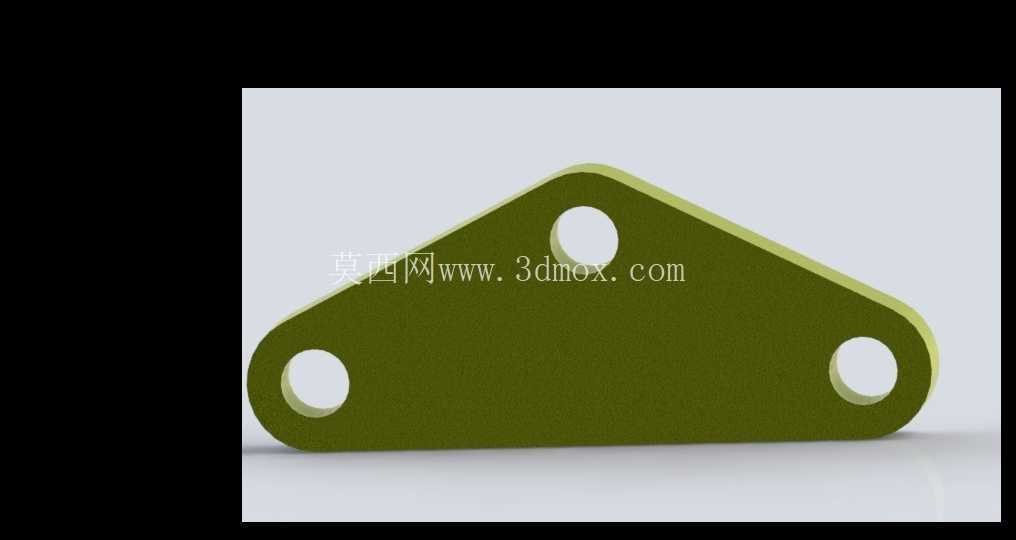

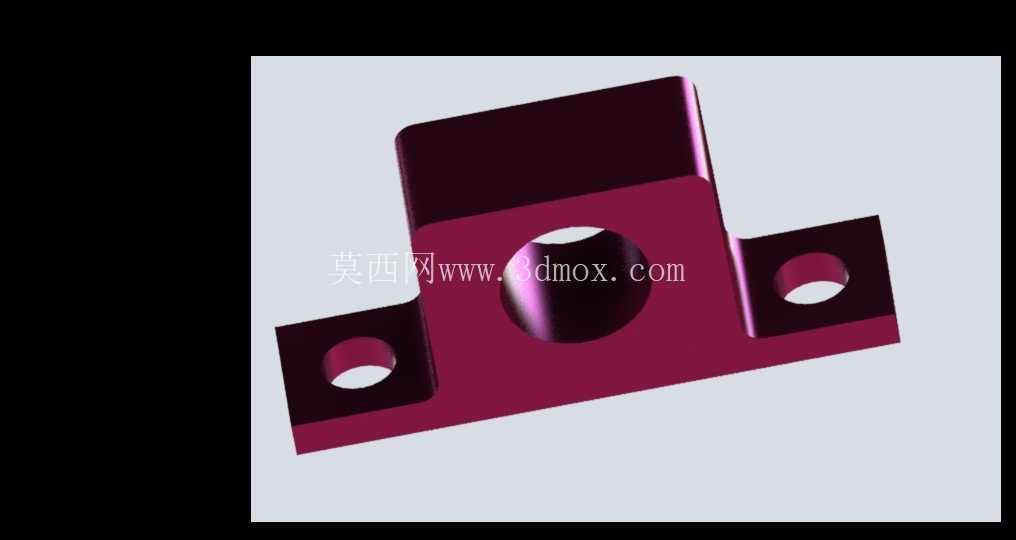

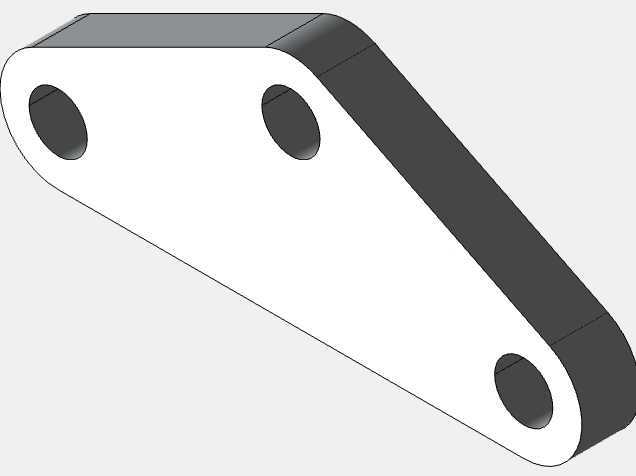

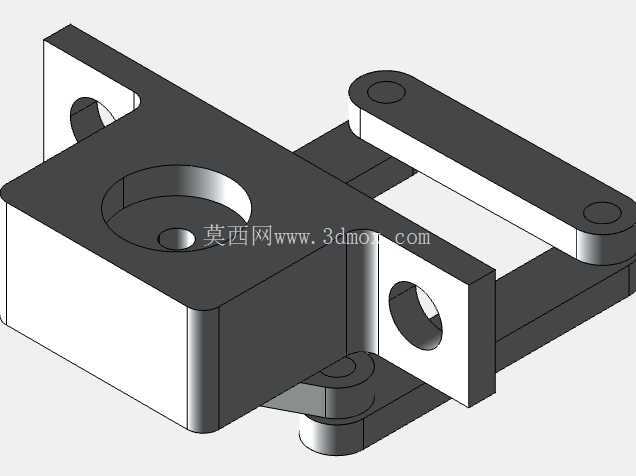

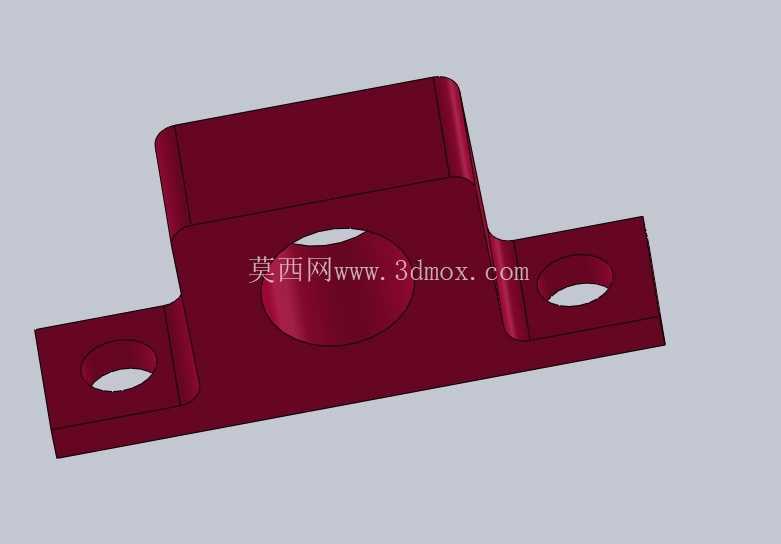

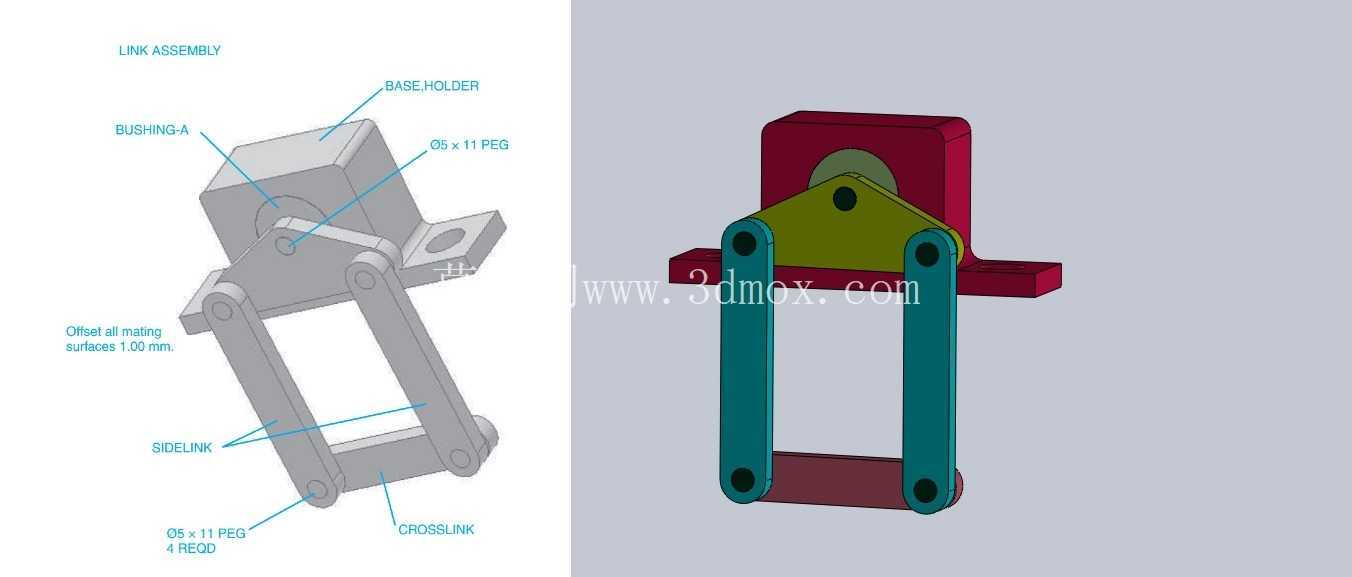

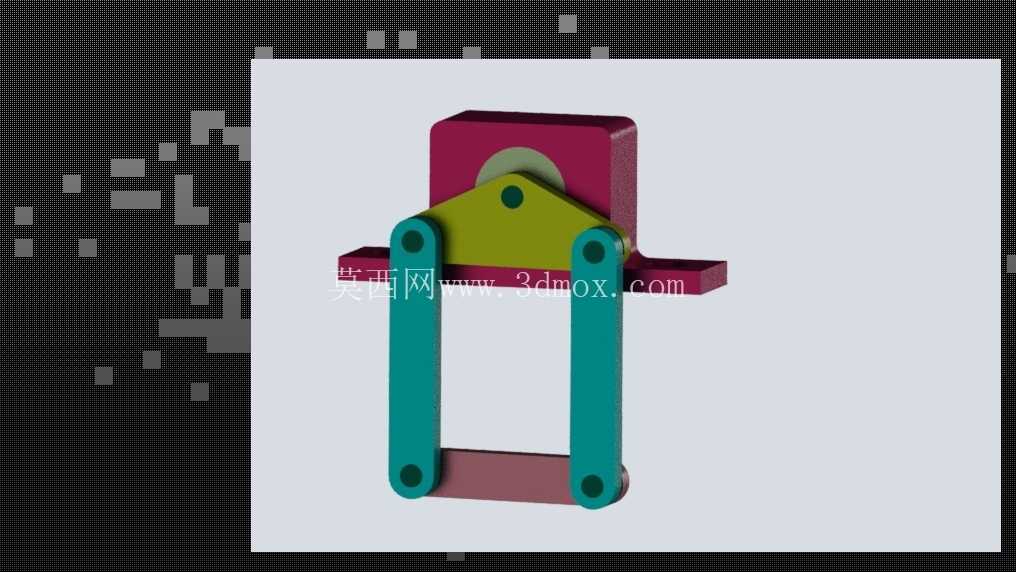

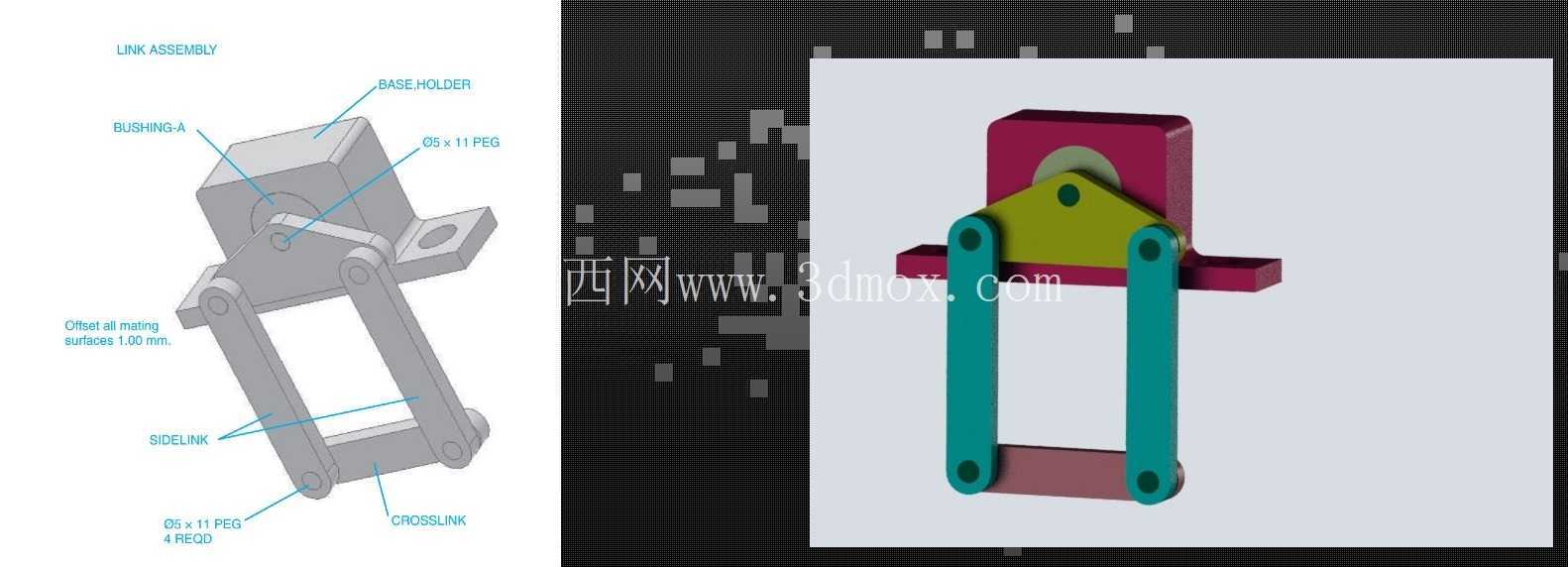

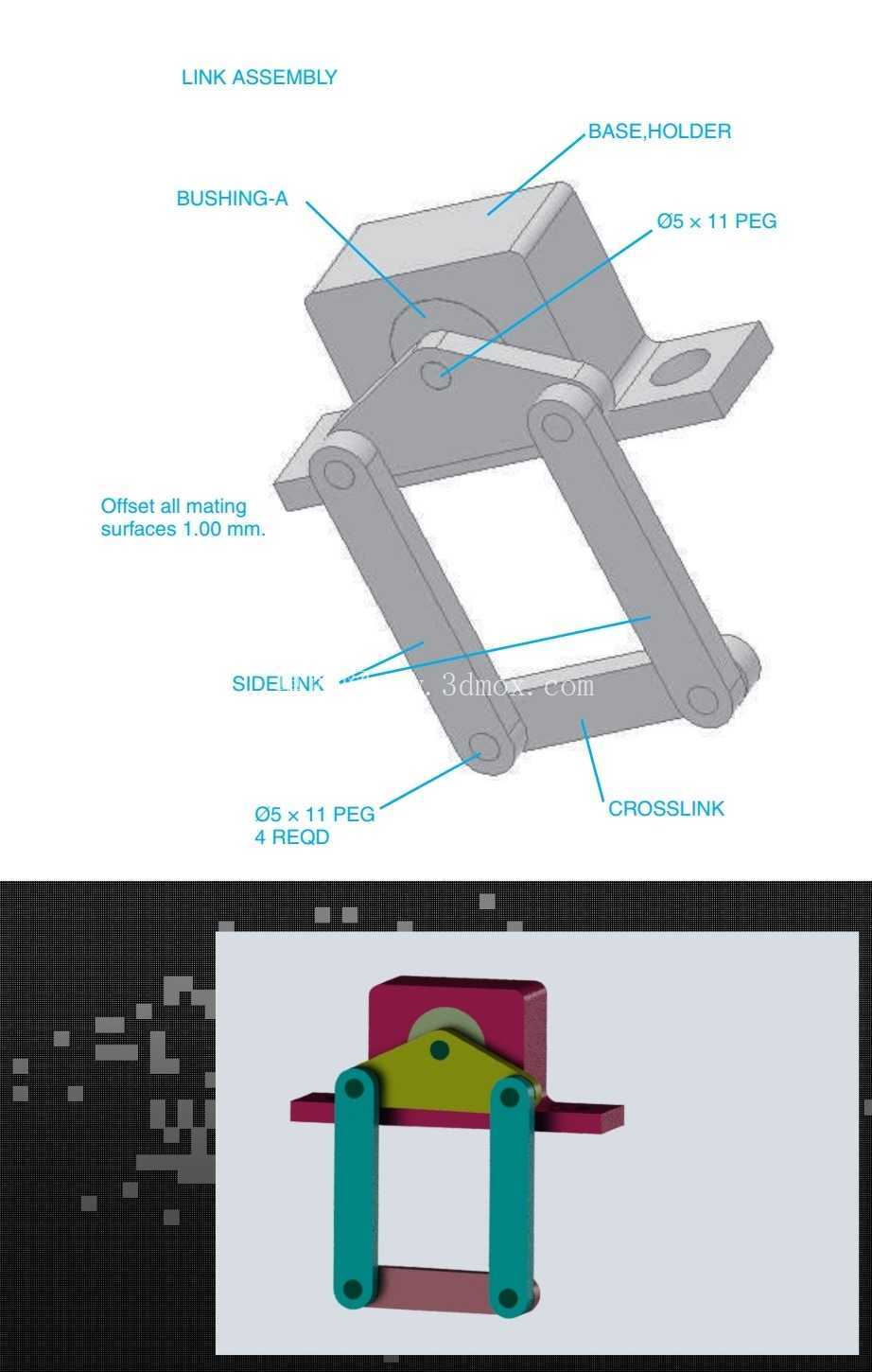

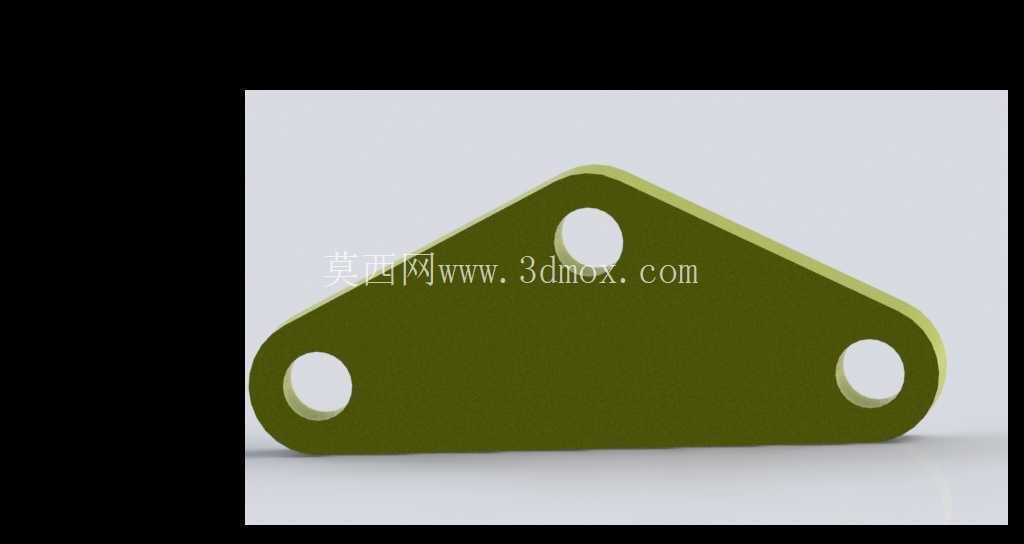

整个组件的结构拆分来看，核心包含带安装法兰的基座支座、上下两组平行布置的长侧连杆、底部的横向连接连杆、上端的三角铰接摇板，以及配套的铰接销轴、衬套零件。基座支座采用L型折弯式安装结构，立面预留两个销轴安装孔位，底面伸出带安装孔的水平法兰边，安装时可以直接通过螺栓固定在设备的型材框架或者安装立板上，法兰边的孔位做了长圆槽余量设计，允许安装时存在±1mm的位置偏差，降低安装面的加工精度要求。上端的三角摇板作为动力输入件，其中一个铰接孔与基座支座的上销轴配合，另外两个孔位分别连接两侧的长连杆，当摇板绕上销轴摆动时，会同步带动两侧长连杆做平行四边形轨迹的运动，保证底部横向连杆始终保持水平姿态，不会在运动过程中出现偏转，这一特性刚好适配需要末端执行件保持固定姿态的工位，比如工装夹具的平移开合、检测探头的直线进给动作。

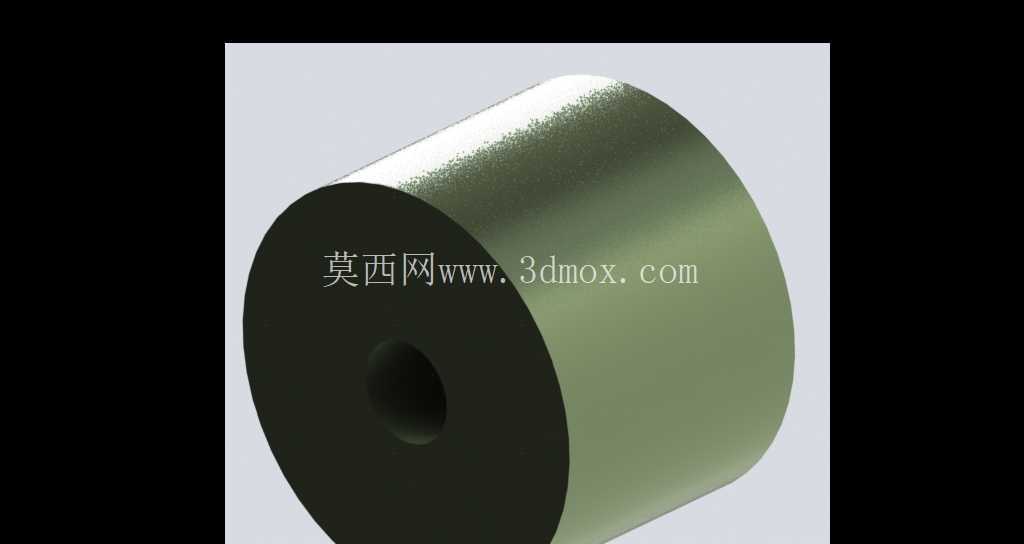

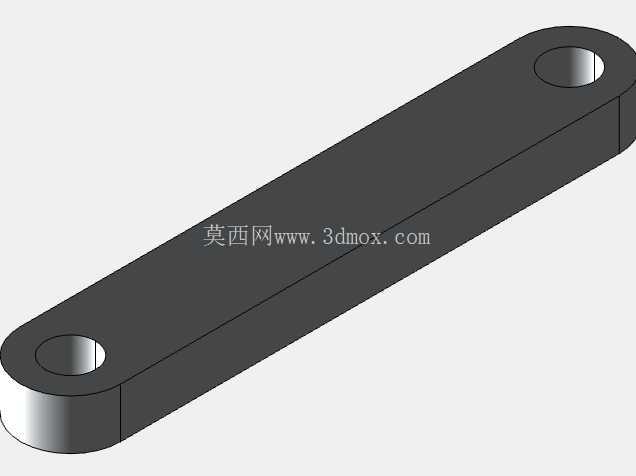

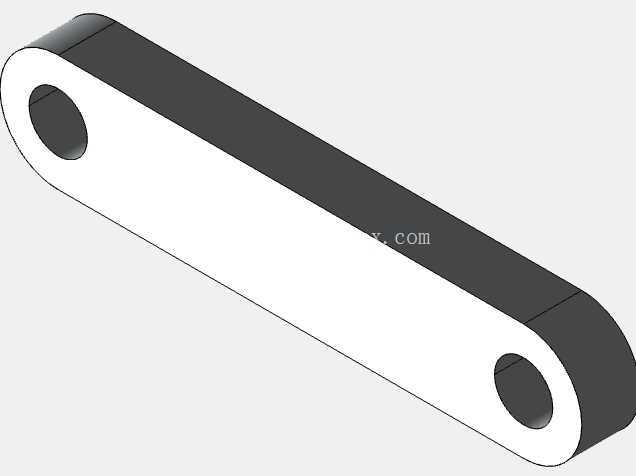

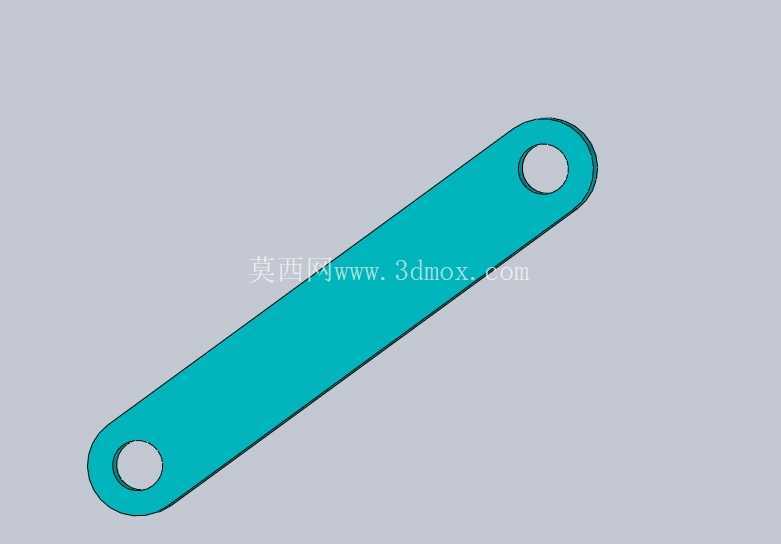

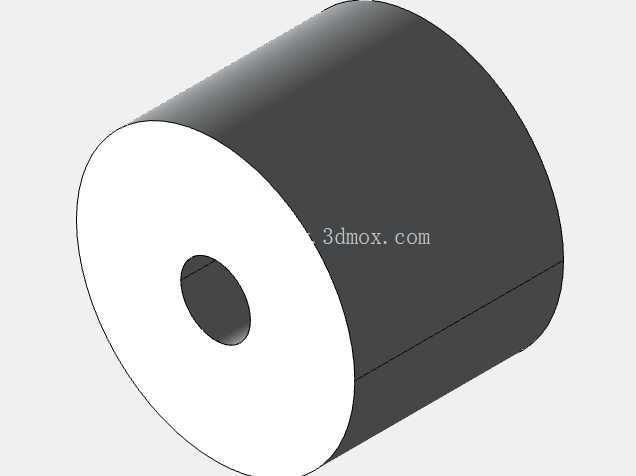

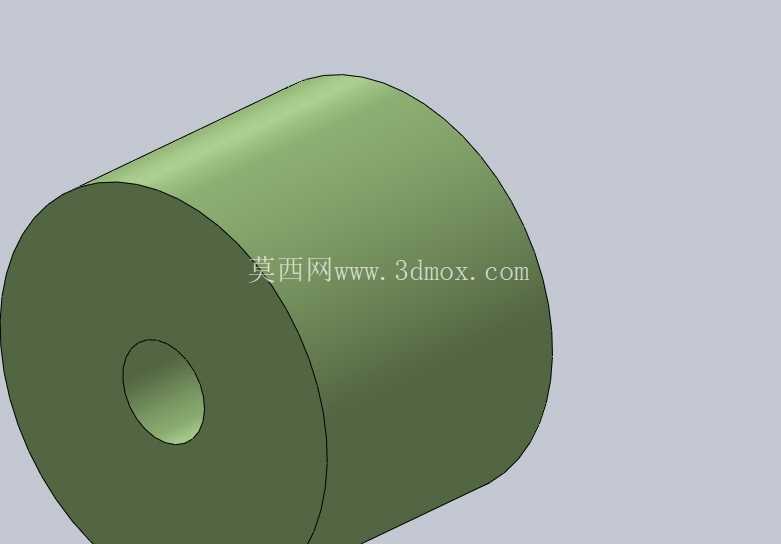

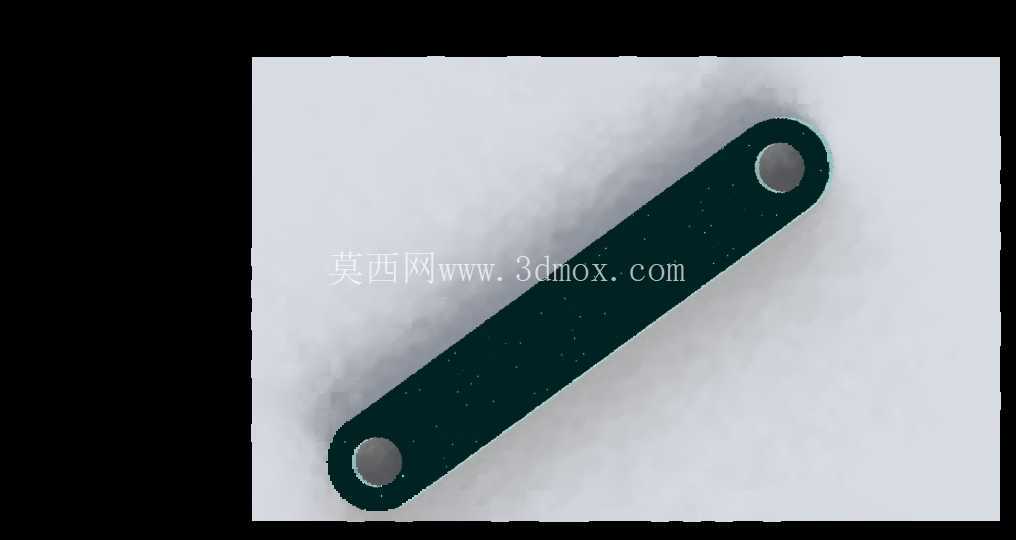

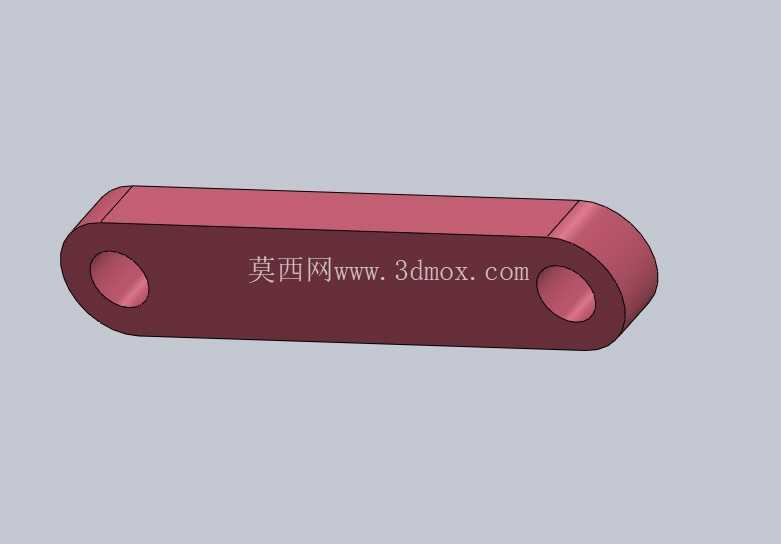

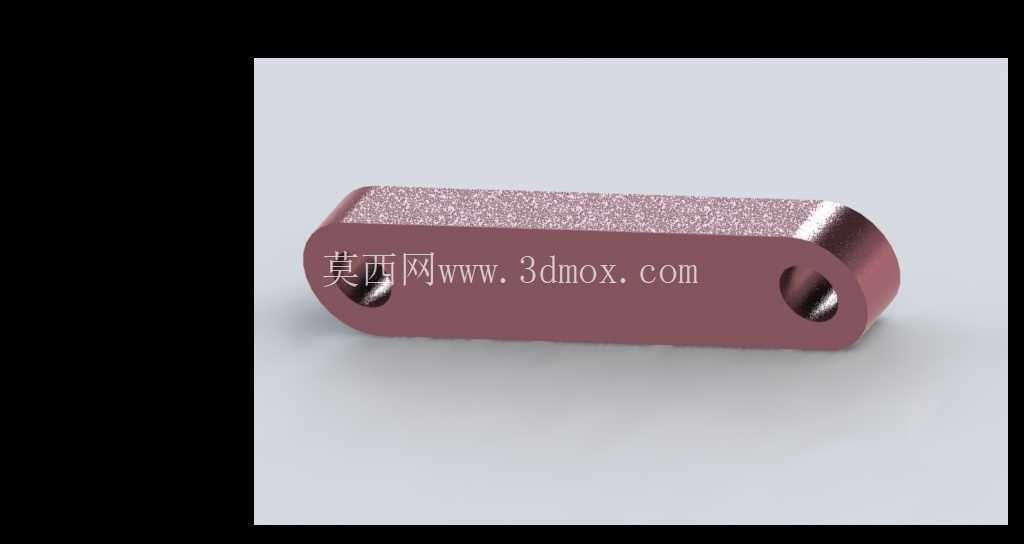

设计过程中，各铰接位置都预留了衬套安装位，衬套采用自润滑材质，压装在连杆的铰接孔内，与销轴做间隙配合，间隙值控制在0.02-0.05mm之间，既保证转动过程无卡滞，又不会因为间隙过大出现运动窜动，影响末端动作的定位精度。两侧的长连杆采用等长设计，孔位中心距的加工公差控制在±0.01mm，避免因为连杆长度不一致导致运动过程出现卡涩、零件受力不均的问题；底部的横向连杆两端分别与两侧长连杆的下端孔铰接，将两侧连杆连接为一个整体框架，提升整个组件的结构刚性，避免单侧受力时连杆出现侧向变形。所有零件的棱边都做了0.5mm的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装配过程中起到导向作用，让销轴更顺利的穿入铰接孔。

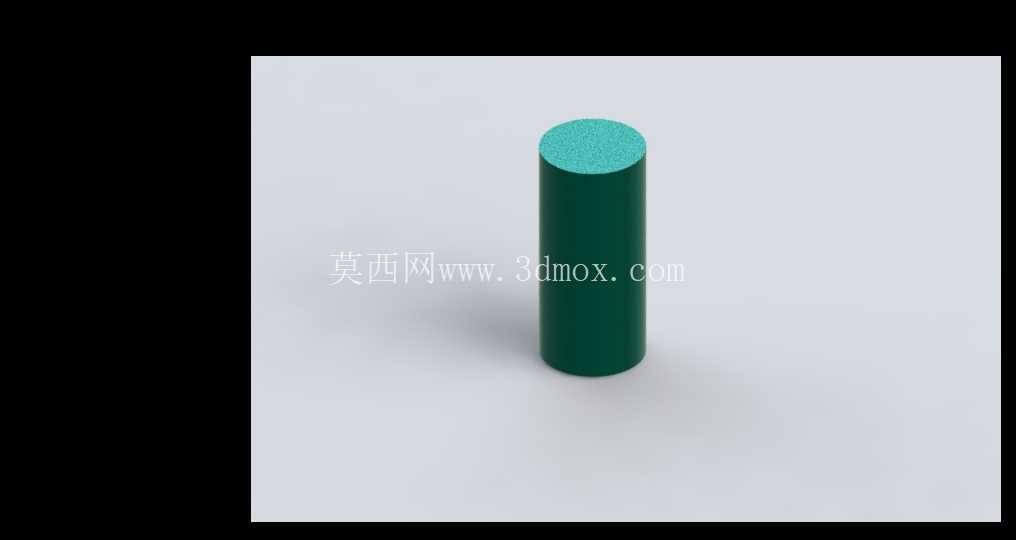

从安装边界尺寸来看，整个组件在初始收拢状态下，总高度不超过120mm，总宽度控制在80mm范围内，基座法兰边的厚度为8mm，安装时需要在固定立板上预留至少90mm*100mm的安装平面，摇板的最大摆动角度为45度，运动过程中组件的最大外伸距离为70mm，设计周边防护结构时需要预留足够的运动空间，避免运动过程中与周边管线、其他结构件发生干涉。铰接销轴采用带台阶的定位设计，一端带限位轴肩，另一端采用卡簧固定，装配后销轴不会出现轴向窜动，也不需要额外做轴向定位结构，简化整体装配流程。在载荷适配方面，这套组件适合传递不超过50N的动态载荷，在额定载荷下连续运行时，铰接位置的温升不会超过20摄氏度，不会因为热胀导致配合间隙变小出现卡滞，适合在常温的车间环境下长期运行。

实际应用中，这套组件可以根据具体的工位需求调整摇板的驱动方式，既可以搭配小型气缸做直线驱动，将气缸的活塞杆端与摇板的空余孔位连接，通过气缸的伸缩带动摇板摆动，也可以搭配小型舵机、步进电机做旋转驱动，实现摆动角度的精准控制。相比一体式的传动臂，这种多连杆铰接的结构在遇到意外过载时，会先在铰接位置出现微量的间隙滑移，不会直接折断刚性臂或者损坏驱动元件，具备一定的过载保护能力，在小型自动化设备、教学实验台架、工装夹具的设计中，这类结构的复用性很强，只需要根据实际的安装空间调整各连杆的长度比例，就能适配不同的运动行程需求，不需要重新设计整体的传动逻辑。
