亿字节E108-GN02D GPS模块毛坯结构设计

在户外测绘终端、车载定位装置、工业物联网采集节点这类需要卫星定位能力的设备开发中，GPS模块的结构适配往往是整机结构设计里容易被忽略但直接影响装配良率与信号稳定性的环节。这款E108-GN02D GPS模块的毛坯结构设计，核心是围绕模块本身的电路布局、天线净空要求以及整机装配的公差配合来展开，没有做多余的装饰性结构，所有特征都服务于实际装配与功能实现。

从实际应用场景来看，这类集成式GPS模块常被嵌入到便携定位终端、共享设备定位锁具、农机自动驾驶辅助单元、野外环境监测设备内部，既要保证模块上方的陶瓷天线区域没有金属遮挡，也要兼顾模块与主控板之间的连接可靠性，同时还要在有限的整机内部空间里预留出足够的布线与散热间隙。设计之初首先要明确的是安装边界：模块整体采用板载叠加式结构，核心定位电路板与陶瓷天线层叠布置，侧边预留的排针焊接区域需要和主板焊盘位置严格对齐，横向与纵向的安装公差控制在0.2mm以内，避免焊接后出现偏移导致的信号接触不良。

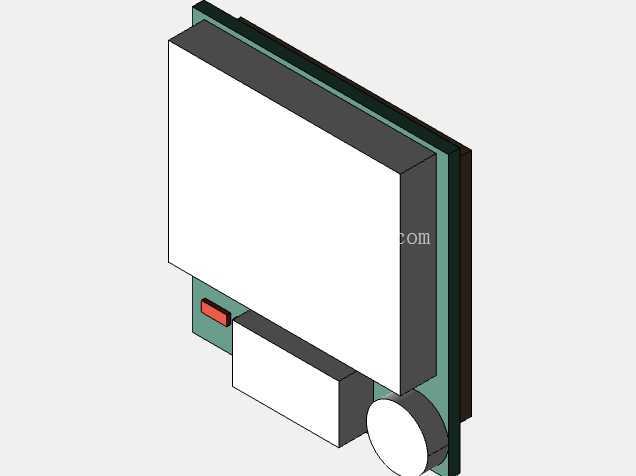

结构设计上，毛坯阶段优先保留了模块的核心功能区域特征：上方大面积的平整区域对应陶瓷天线的安装位，这个区域在后续整机装配时必须保证上方无金属结构覆盖，周边3mm范围内不能布置高度超过天线面的金属元器件，避免对卫星信号造成屏蔽。模块侧边突出的小型矩形结构是状态指示灯的预留位，装配后指示灯刚好对应外壳的透光孔位置，不需要额外加导光件就能直接观察模块的搜星状态，减少了整机的零件数量。下方的圆形凸起结构是模块的备用电池安装位，用来在主电源断开时保存星历数据，缩短下次上电的搜星时间，这个位置的结构做了局部加厚处理，避免组装过程中受挤压导致电池接触变形。

考虑到这类模块大多采用回流焊工艺焊接到主板上，毛坯结构的所有边角都做了0.3mm的倒角处理，一方面是避免PCB板边的毛刺在装配时划伤操作人员或者周边线材，另一方面也能减少焊接过程中应力集中导致的板件翘曲。模块整体的厚度控制匹配主流便携设备的内部堆叠要求，天线层与电路板层之间的支撑结构做了均匀的筋位布置，既保证两层结构之间的连接强度，也不会额外增加模块的整体重量，满足便携设备对零部件重量的严苛要求。

在安装适配性上，模块的两个定位孔位置按照行业通用的GPS模块安装孔距设计，可以直接兼容市面上多数同尺寸定位模块的安装位，设备厂商在做产品迭代或者替代选型时，不需要重新修改主板的固定孔位与外壳结构，直接替换就能完成硬件升级，大幅降低了结构改模的成本。模块侧边的接口区域做了防呆设计，不对称的缺口结构能避免组装时模块反向插装导致的电路烧毁问题，哪怕是没有经过专业培训的产线操作人员，也能快速识别正确的安装方向，提升产线的装配效率。

从信号稳定性的角度考虑，结构设计时特意将高频电路区域的屏蔽罩安装位做了平整化处理，屏蔽罩装配后能完全覆盖核心射频电路区域，既避免模块自身的高频信号对外界其他电路造成干扰，也能阻挡设备内部其他元器件比如开关电源、电机驱动部分产生的电磁辐射影响GPS信号的接收灵敏度。毛坯阶段预留的屏蔽罩焊接高度经过反复校核，既不会因为屏蔽罩过高挤占整机的内部空间，也不会因为高度不足导致屏蔽罩和内部元器件发生干涉短路。

实际选型使用时，结构工程师只需要根据这个毛坯模型的外轮廓，在整机外壳内部预留对应的安装空间，保证天线区域的净空要求，同时在主板对应位置布置好焊盘与外围电路，就能快速完成GPS定位功能的集成，不需要从零开始测绘模块的尺寸，大幅缩短产品的开发周期。这类毛坯结构模型的价值就在于还原了模块真实的装配尺寸与所有结构特征，避免设计过程中因为尺寸测绘误差导致的装配干涉问题，尤其是在紧凑结构的便携设备设计中，毫米级的尺寸误差就可能导致整个外壳结构需要重新开模，精准的三维结构数据能从源头规避这类设计风险。
