机载飞行警报手持终端外壳结构设计

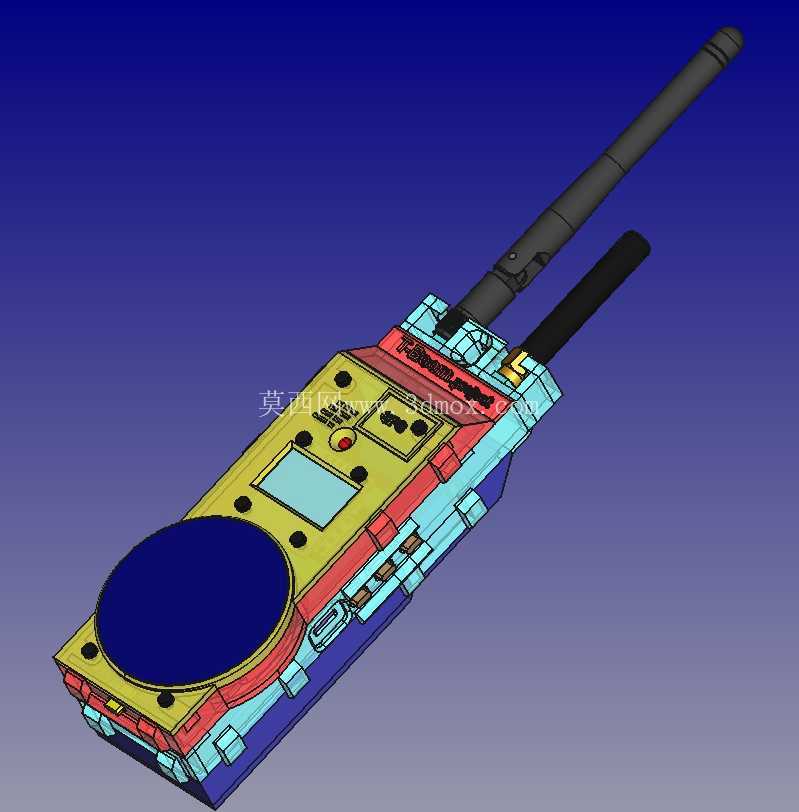

这套外壳结构针对机载飞行场景下的手持探测警报设备开发，核心适配LilyGO T-Beam核心板、SoftRF M.Braner固件运行需求，同时预留T-Display AMOLED 1.75英寸显示屏、SkyView Slash-Bit固件的硬件安装空间，整套壳体拆分9个独立部件完成组装，兼顾户外手持使用的防护性与内部射频模块的信号传输要求。

从实际应用场景出发，这类手持设备主要服务于低空飞行活动中的空域感知需求，使用者可通过设备接收周边空域的ADS-B广播信号，结合GPS定位数据判断邻近飞行器位置，通过蜂鸣器、频闪LED完成近距离冲突警报，同时依托LoRa天线完成远距离数据回传与组网通讯，外壳设计需要同时满足手持握持的人体工学要求、多天线的信号无遮挡要求、户外复杂环境下的结构防护要求。

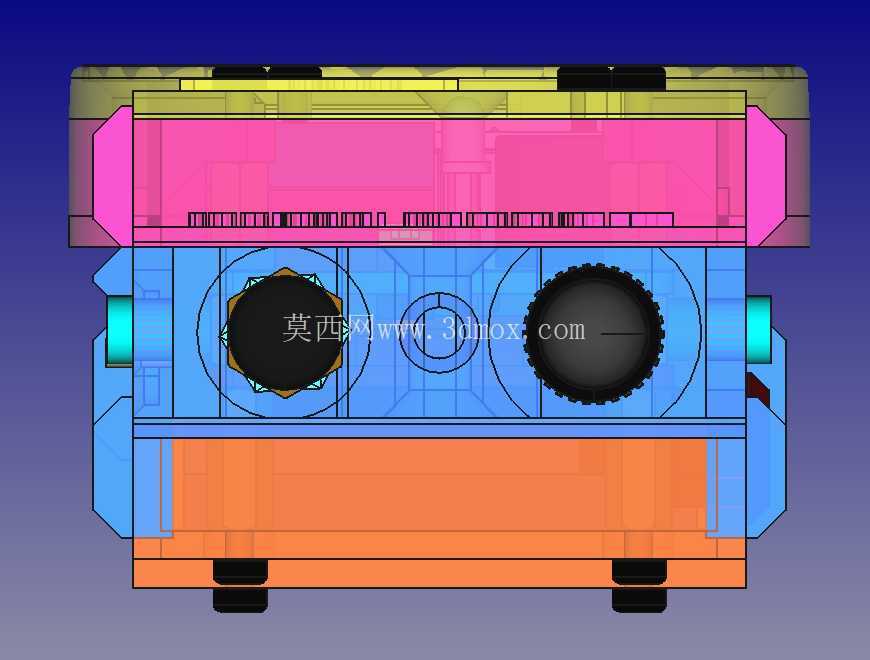

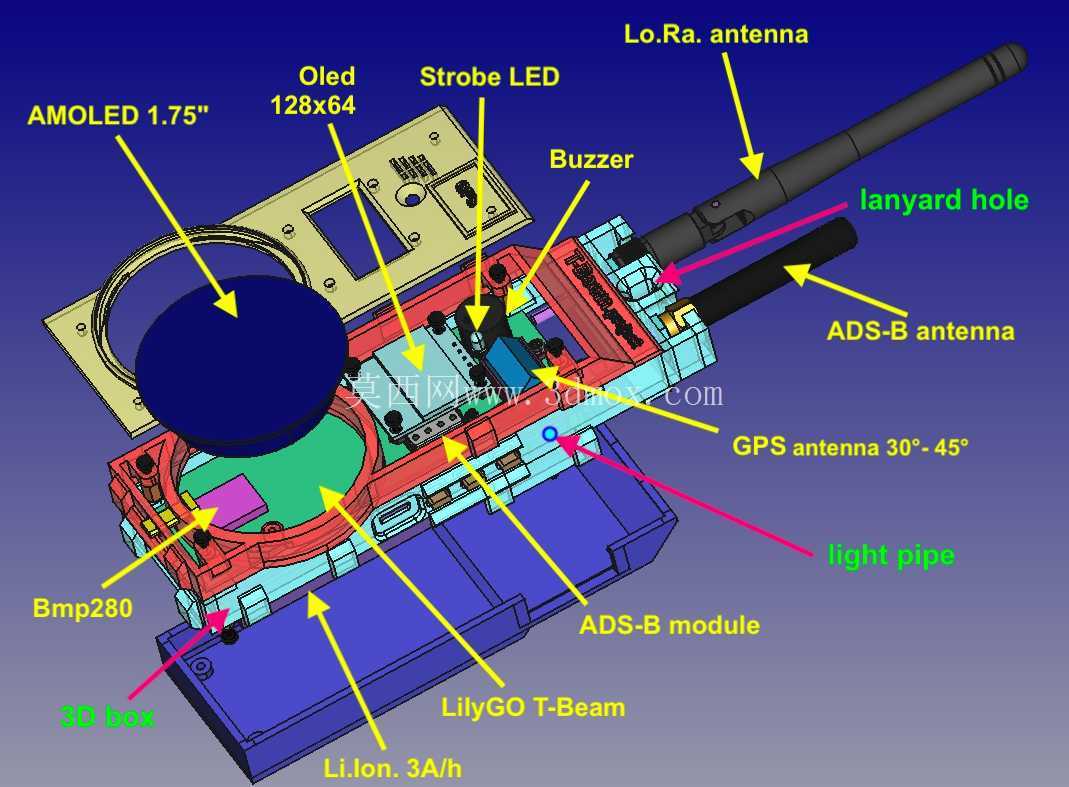

结构设计阶段优先处理射频模块的布局边界：LoRa天线、ADS-B天线、GPS天线分别布置在壳体顶部的独立安装位，其中GPS天线预留30°-45°的倾斜安装角度，保证设备手持状态下天线朝向天顶方向，提升卫星搜星效率；天线安装区域全部采用非金属结构支撑，避免金属壳体对射频信号产生屏蔽，天线与内部主板的连接走线预留专用走线槽，避免组装过程中线缆挤压弯折影响信号稳定性。挂绳孔设置在天线侧下方的壳体凸台位置，凸台内部嵌入金属衬套，承受挂绳拉力时不会出现塑料壳体开裂问题，适配户外作业时的腕带挂载需求。

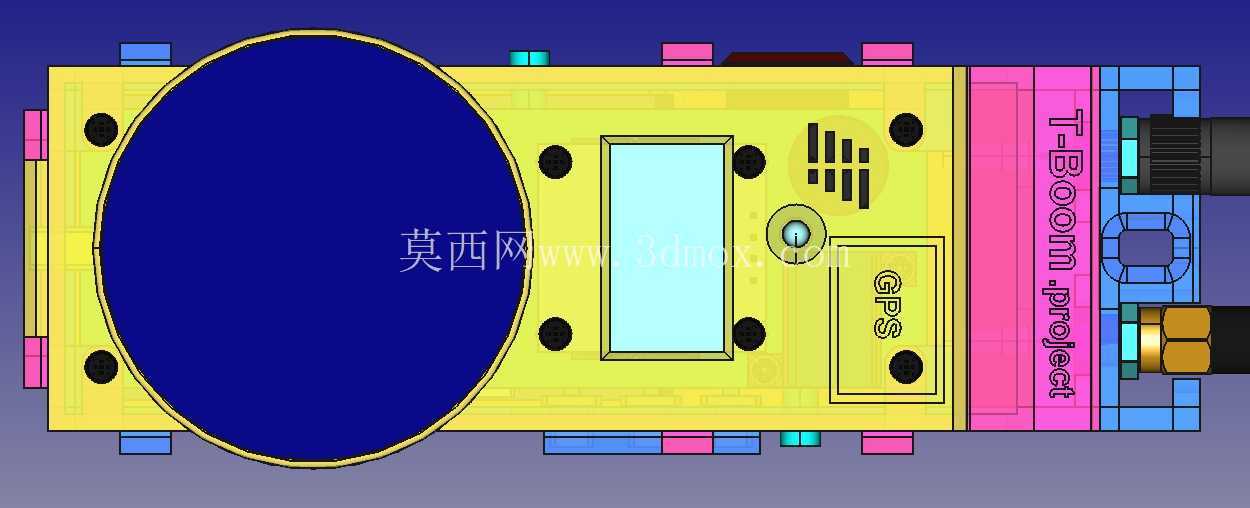

显示与交互区域的结构匹配上，1.75英寸AMOLED屏幕的安装槽预留0.2mm的屏幕装配公差，屏幕四周设置防尘泡棉安装位，避免户外使用时粉尘、水汽从屏幕缝隙进入壳体内部；128x64分辨率的OLED副屏布置在主屏幕侧方，用于显示飞行参数、信号强度等精简信息，两个屏幕的视窗区域全部做下沉式设计，表面覆盖透明防护面板时不会突出壳体表面，避免手持剐蹭造成面板磨损。频闪LED与导光柱的配合位置做了光学结构优化，导光柱采用磨砂端面设计，LED光线经过导光柱扩散后可实现120°范围的可视角度，强光环境下也能清晰识别警报闪烁信号；蜂鸣器的出声孔采用错位迷宫式结构，既保证声音传出的声压级满足户外使用要求，又能阻挡雨水、粉尘直接进入壳体内部。

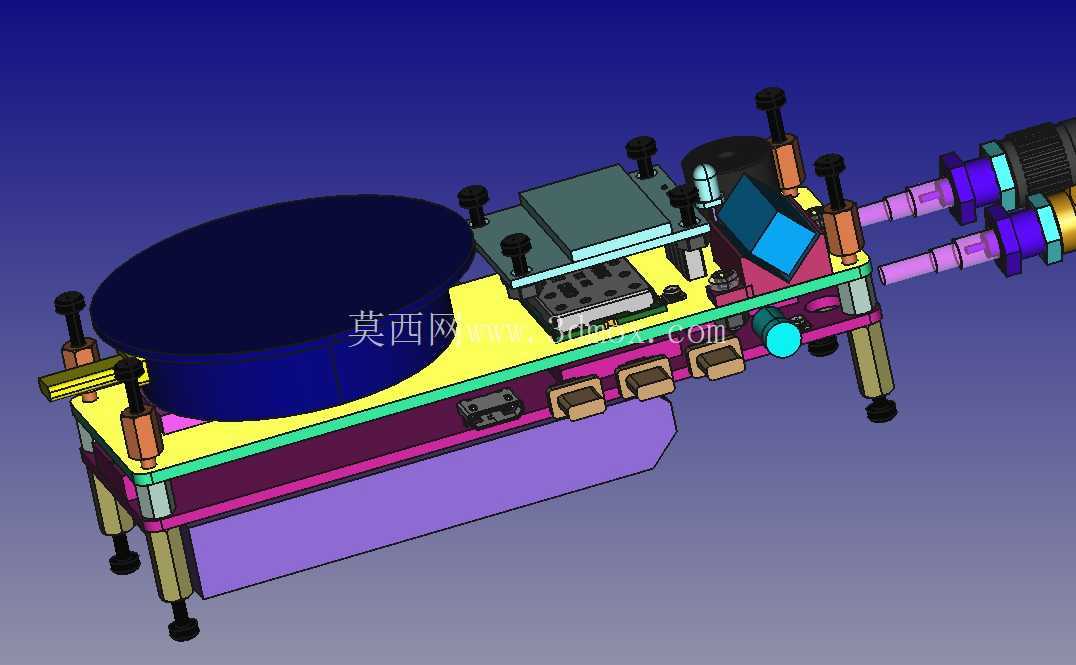

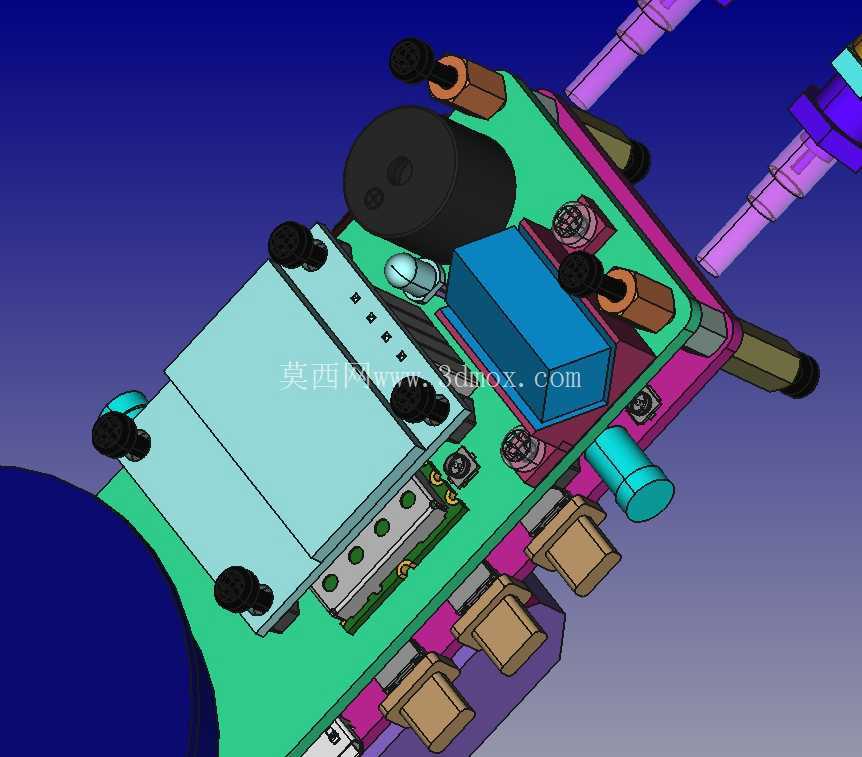

内部元器件的安装布局上，Bmp280气压传感器布置在壳体侧方的通气孔位置，通气孔采用防水透气膜安装位设计，保证传感器可准确感知外部气压变化，同时不会让液体渗入壳体内部；ADS-B模块独立设置金属屏蔽罩安装位，避免模块工作时对GPS、LoRa射频电路产生电磁干扰；主板固定柱全部采用铜嵌件设计，反复拆装维护时不会出现塑料柱滑牙问题，各模块之间的走线空间预留2mm以上的间隙，避免组装时线缆挤压造成元器件虚接。

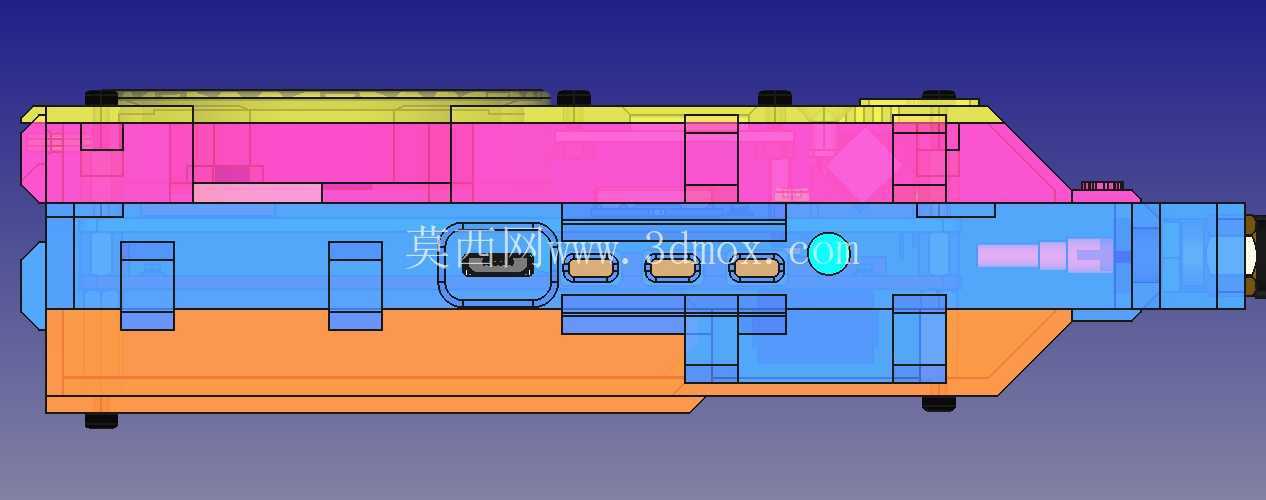

壳体的组装边界采用止口式配合结构，上下壳配合面预留0.15mm的密封胶条安装槽，组装后可实现IP54级别的防护能力，满足户外小雨、扬尘环境下的使用要求；电池仓布置在壳体底部区域，仓盖采用滑扣加螺丝的双重固定方式，电池更换时无需完全拆分整机壳体，提升野外使用时的维护效率。所有外部接口位置都做了凸台防护设计，接口闲置时可搭配硅胶防尘塞覆盖，避免接口进灰氧化影响接触性能。

从手持握持的人体工学维度考虑，壳体两侧做了内凹的弧度处理，表面设置防滑纹理区域，单手握持时手指可自然贴合壳体曲面，长时间握持不会产生明显的硌手感；整机重量分布向手掌中心位置倾斜，避免头重脚轻影响手持操作的稳定性。所有结构棱边都做了R0.8以上的圆角处理，不会出现锐边划伤使用者的问题，同时也能提升塑料壳体的抗冲击性能，设备意外跌落时圆角结构可分散冲击力，降低壳体开裂的概率。
