F-14雄猫可变后掠翼舰载战斗机结构

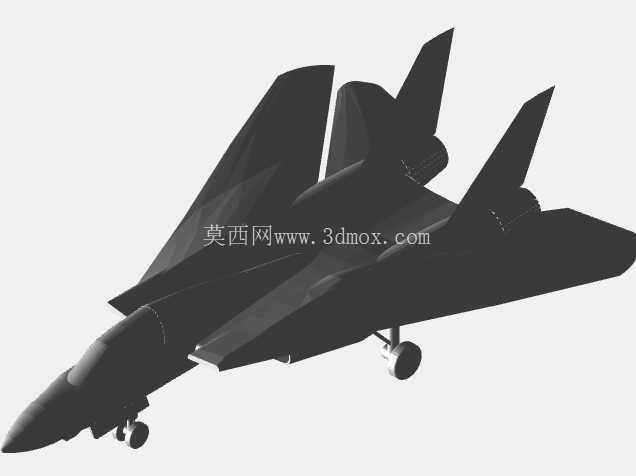

　　这款F-14雄猫战机的三维结构，完整还原了双发双座可变后掠翼重型舰载战斗机的核心构型，建模过程中优先匹配航母甲板作业的实际边界约束，机翼后掠角调节范围覆盖20度到68度的全工况区间，完全对应不同飞行阶段的气动需求——起降阶段小后掠角提供足够升力，降低着舰进近速度，适配航母拦阻降落的速度窗口；超音速巡航阶段大后掠角减小飞行阻力，兼顾高速拦截与大航程巡逻的性能平衡。从结构设计逻辑来看，机身采用半硬壳式破损安全结构，进气道设置在机身两侧翼根下方，采用斜板可调式超音速进气道设计，可在不同马赫数下调节进气量与气流压力，匹配双发大推力涡扇发动机的进气需求，同时避免大迎角飞行时机身对进气道的气流遮挡，保证发动机在复杂机动工况下的供气稳定性。

　　起落架采用前三点式舰载机专用强化结构，前起落架为双轮设计，带有弹射牵引杆连接结构，可直接适配航母蒸汽弹射器的牵引接口，主起落架为单轮大载荷结构，安装位置靠后靠近机身重心，着舰时可承受最大7米/秒的下沉率冲击，同时尾椎下方设置可收放式拦阻钩，结构连接点直接贯穿机身主承力框，将拦阻瞬间的数十吨拉力直接传递到机身主结构，避免局部结构过载损坏。座舱采用串列双座布局，前座为飞行员，后座为雷达拦截官，整体座舱盖为水泡型设计，提供360度全向视野，风挡为多层防弹结构，可抵御低空飞行时的鸟类撞击与小口径弹药破片冲击，座舱下方设置登机梯收纳舱，无需外部设备即可完成空勤人员上下机，适配航母甲板紧凑作业空间下的快速出动需求。

　　机翼部分采用中央翼盒贯穿机身的整体承力结构，可变后掠翼的转轴设置在翼根内侧，转轴采用高强度合金钢锻造加工，可承受机翼变后掠过程中的巨大弯矩与扭矩，机翼前缘设置全翼展缝翼，后缘设置襟翼与副翼，低速状态下缝翼与襟翼全开可将机翼升力系数提升40%以上，缩短起降滑跑距离，同时机翼固定段下方设置多组武器挂点，可挂载远程空空导弹、精确制导炸弹与副油箱，兼顾制空作战与对地对海打击能力。尾翼采用双垂尾加全动平尾的布局，双垂尾外倾一定角度，在大迎角飞行时可避开机身涡流的影响，保证航向稳定性，全动平尾可差动偏转，配合副翼完成滚转机动，提升战机的敏捷性。

　　建模过程中对机身表面的维护口盖、天线布局、减速板结构都做了对应还原，机背上方设置的空气减速板可在飞行中快速打开，增加飞行阻力，用于着舰阶段快速调整速度，或是空战中快速减速占据有利攻击位置。从安装边界来看，整机折叠机翼后的翼展可控制在11米以内，完全适配航母机库与甲板升降机的尺寸约束，机翼折叠机构设置在机翼外段，折叠后外翼段向上竖起，可大幅减少甲板停放占用面积，提升航母舰载机搭载数量。机身内部的燃油箱分布在机翼中央翼盒与机身两侧，总燃油容量可满足无空中加油下超过3000公里的转场航程，同时机腹下方可挂载伙伴加油吊舱，为同型战机进行空中加油，拓展编队作战半径。这款结构模型可用于航空装备结构教学、舰载机作业流程仿真、飞行器气动布局验证等场景，建模时严格按照实机的结构比例进行还原，各活动面的偏转角度、起落架收放路径、机翼变后掠的运动轨迹都符合实际工程逻辑，可直接用于运动仿真演示，帮助结构设计人员理解可变后掠翼舰载机的结构设计思路，也可作为航空科普场景下的结构展示载体，清晰呈现重型舰载战斗机的结构布局与功能设计逻辑。
