雅克141垂直起降舰载战斗机结构建模

　　本次建模还原的雅克141垂直起降战斗机，核心服务于航母舰载机装备仿真、航空教学演示、防务展陈模型制作等场景，作为苏联时期研发的超音速垂直起降战机，其设计初衷是为没有装备大型弹射器的轻型航母提供具备超音速拦截、对海突击能力的舰载航空力量，填补了垂直起降战机无法突破音障的技术空白。从实际用途来看，该机型可在长度不足百米的航母飞行甲板完成起降作业，无需依赖长距离跑道或弹射装置，既可以承担舰队外围的防空拦截任务，拦截来袭的敌方战机与反舰导弹，也可挂载对海弹药打击敌方水面小型舰艇，同时还能在两栖攻击舰、临时搭建的前线野战垂直起降坪部署，执行近距空中支援任务。

　　从功能特性来看，模型完整还原了其独特的动力布局：机身尾部配备大推力巡航发动机，座舱后方设置两台升力发动机，在垂直起降阶段，升力发动机向下喷出高温气流，尾部巡航发动机的喷管向下偏转90度，共同托举战机完成垂直升降，进入平飞阶段后升力发动机关闭，尾部喷管转回水平方向，为战机提供超音速飞行的推力，这种布局兼顾了垂直起降能力与超音速飞行性能，相比同期的亚音速垂直起降战机，作战半径与最大飞行速度都有明显提升。

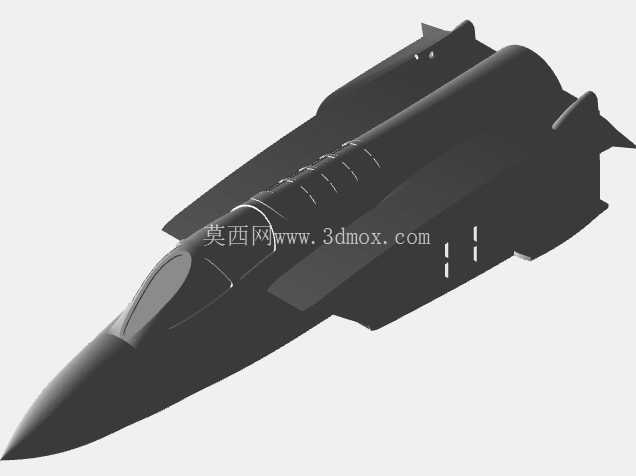

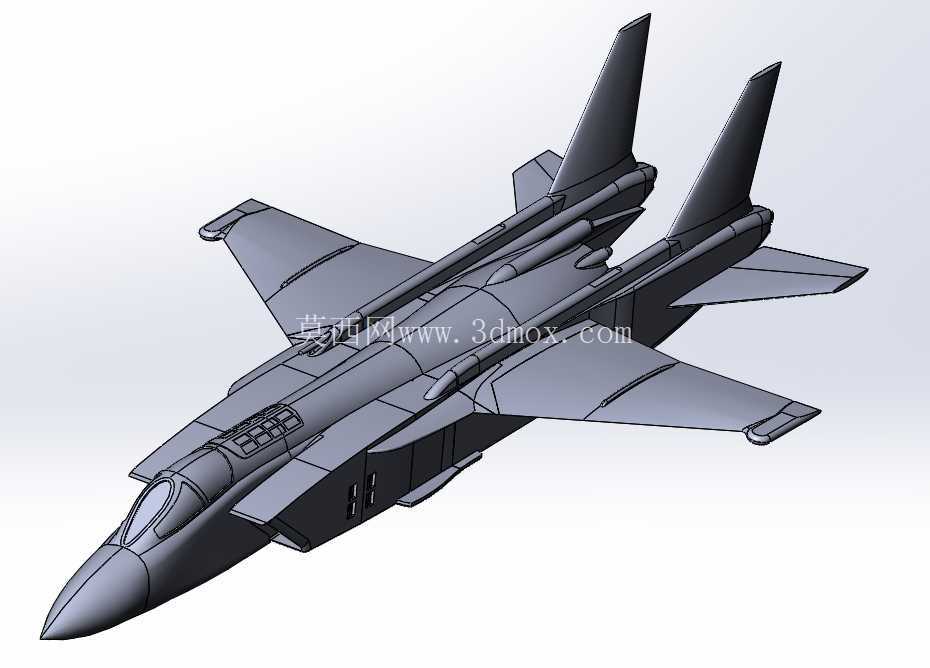

　　设计思路上，建模过程优先还原了其气动布局特征：尖锐的锥形机头可以降低超音速飞行时的激波阻力，两侧进气道为大推力发动机提供充足的进气量，双垂尾布局在大迎角飞行状态下依然能保证足够的航向稳定性，机翼采用可折叠设计，能够缩小舰载停放时的占用空间，适配航母机库与甲板的有限停放面积，机身下方的武器挂点、座舱盖的流线造型、尾喷管的偏转结构都按照实机比例进行了还原，保证结构特征的准确性。

　　外形尺寸方面，实机机长约18.3米，翼展在展开状态下约10.1米，折叠后翼展不足6米，机高约5米，建模过程中严格遵循该尺寸比例，确保各部件的安装边界符合实机设计：升力发动机的安装位置位于座舱后方的机身中段，与机身纵轴保持垂直，避免升力气流干扰巡航发动机的进气效率，机翼折叠转轴位于机翼中段，折叠后机翼外段向上翻折，不会触碰机身表面的天线与蒙皮结构，尾喷管的偏转机构安装于机身尾部的发动机舱末端，偏转过程中不会与尾翼、后机身蒙皮发生干涉，起落架采用前三点式布局，主起落架收纳于机翼根部的起落架舱内，前起落架收纳于机头下方，收纳后舱门完全闭合，保证飞行过程中的气动完整性。在实际建模过程中，针对机身曲面的过渡区域做了连续曲率处理，避免曲面出现棱边或褶皱，保证整机气动外形的流畅性，各操纵面包括副翼、平尾、方向舵都预留了转动的活动间隙，可用于后续的飞行动画仿真演示，武器挂点的位置与尺寸也按照实机标准设置，可匹配对应比例的机载弹药模型挂载，满足不同场景的使用需求。
