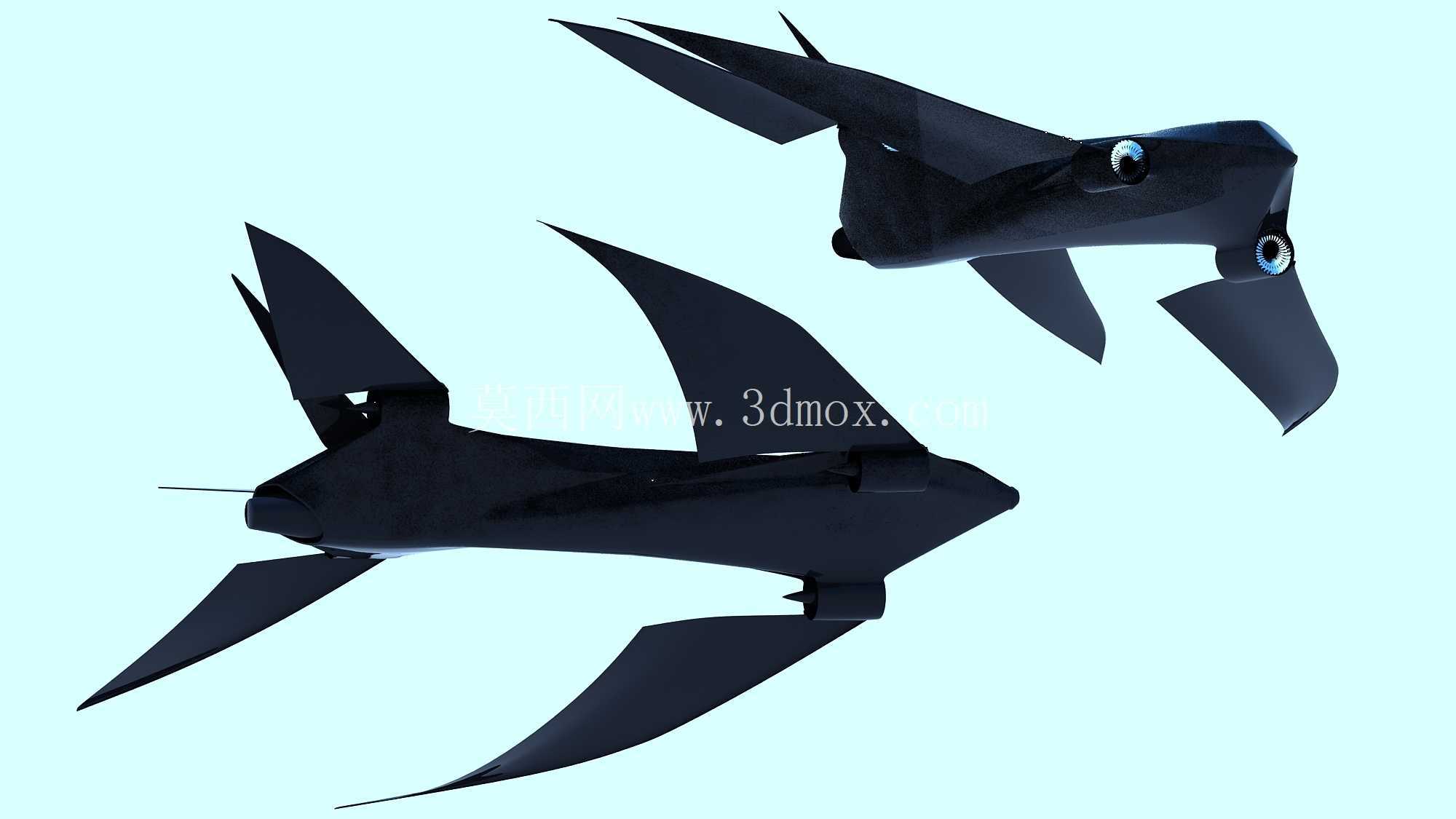

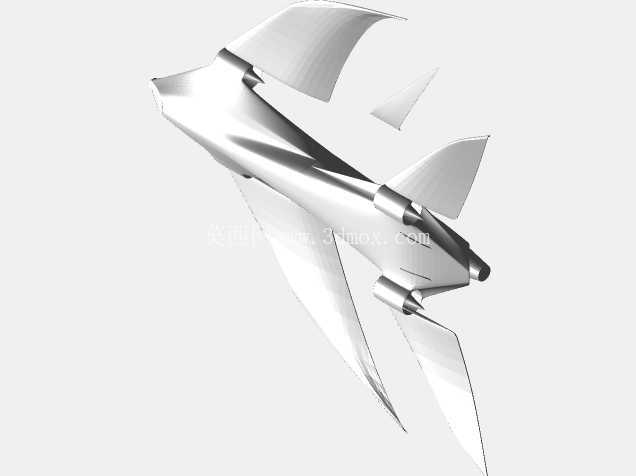

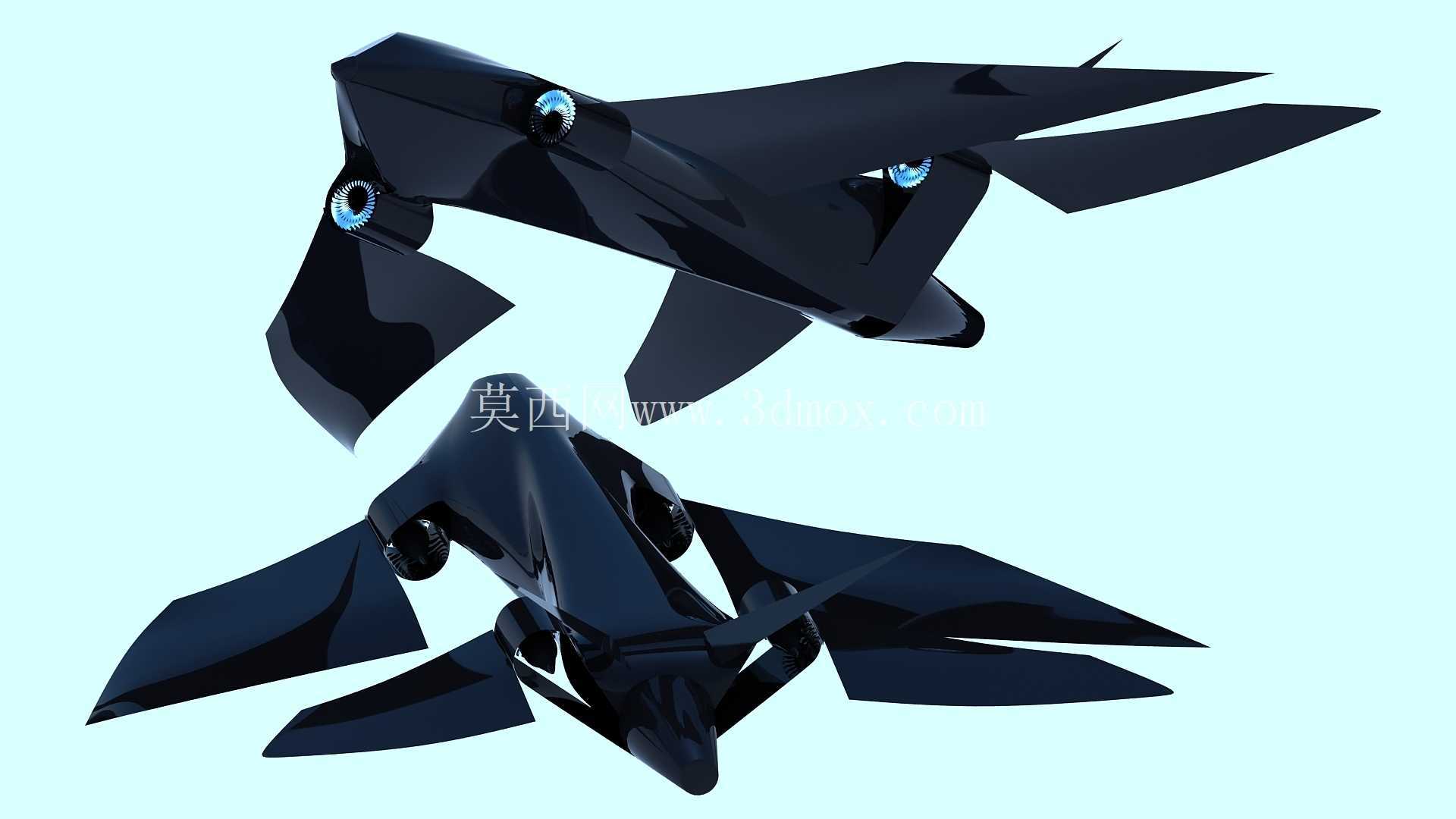

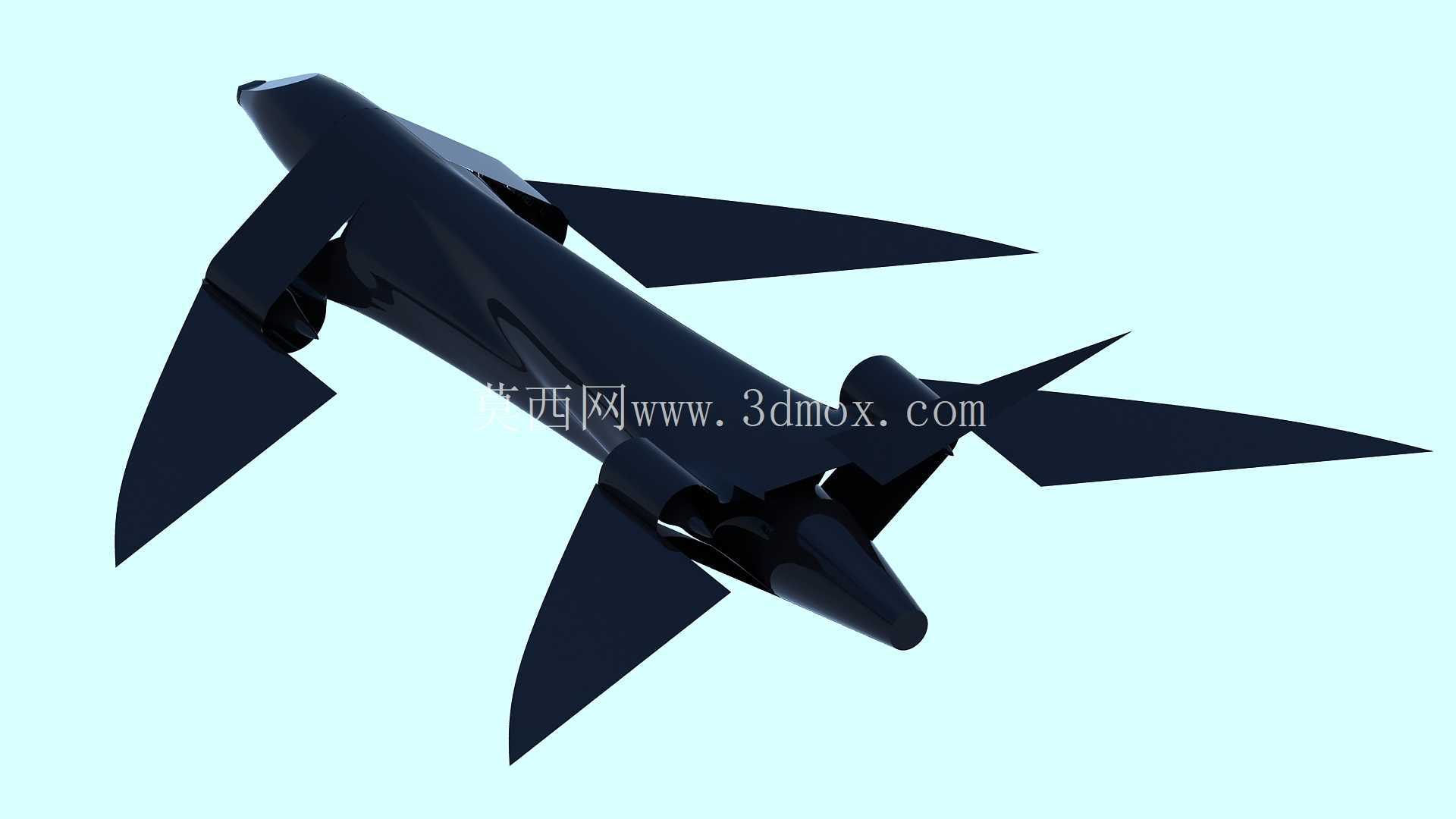

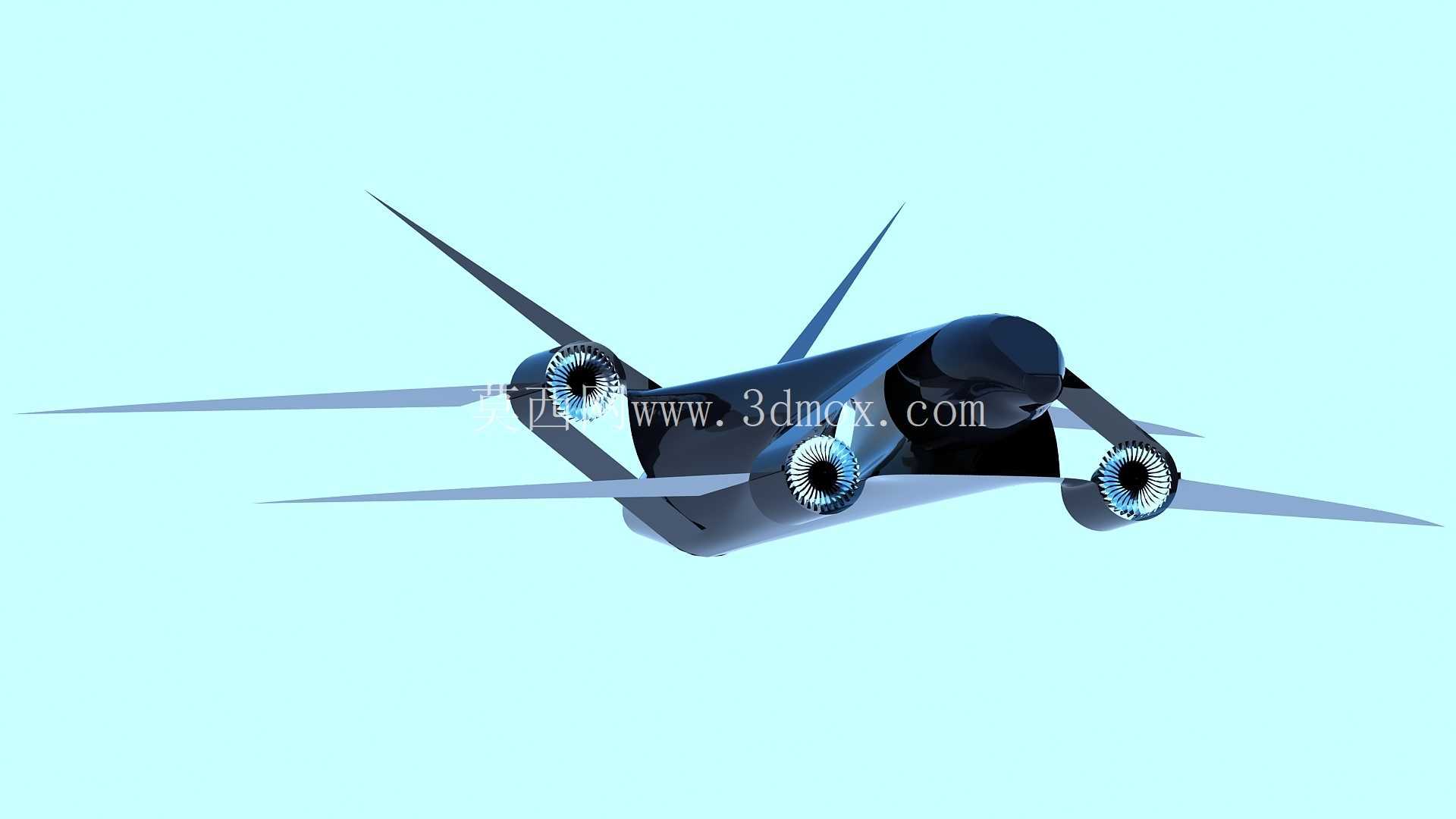

双比例科幻隐身概念飞行器外观结构

本次呈现的概念飞行器三维结构，核心面向航空创意设计验证、科幻题材影视道具制作、航模缩比试制三类应用场景，在结构设计阶段就兼顾了不同使用场景的适配性。从实际用途来看，该结构既可以作为航空院校气动布局课程的具象教学案例，帮助学生理解无尾飞翼布局的翼身融合设计逻辑，也能作为文创衍生品开发的基础母模，支撑不同比例的实体模型打印、涂装展示需求，同时还可作为概念飞行器气动仿真的初始几何参照，为后续的流场分析、隐身性能测算提供精准的外形基准。

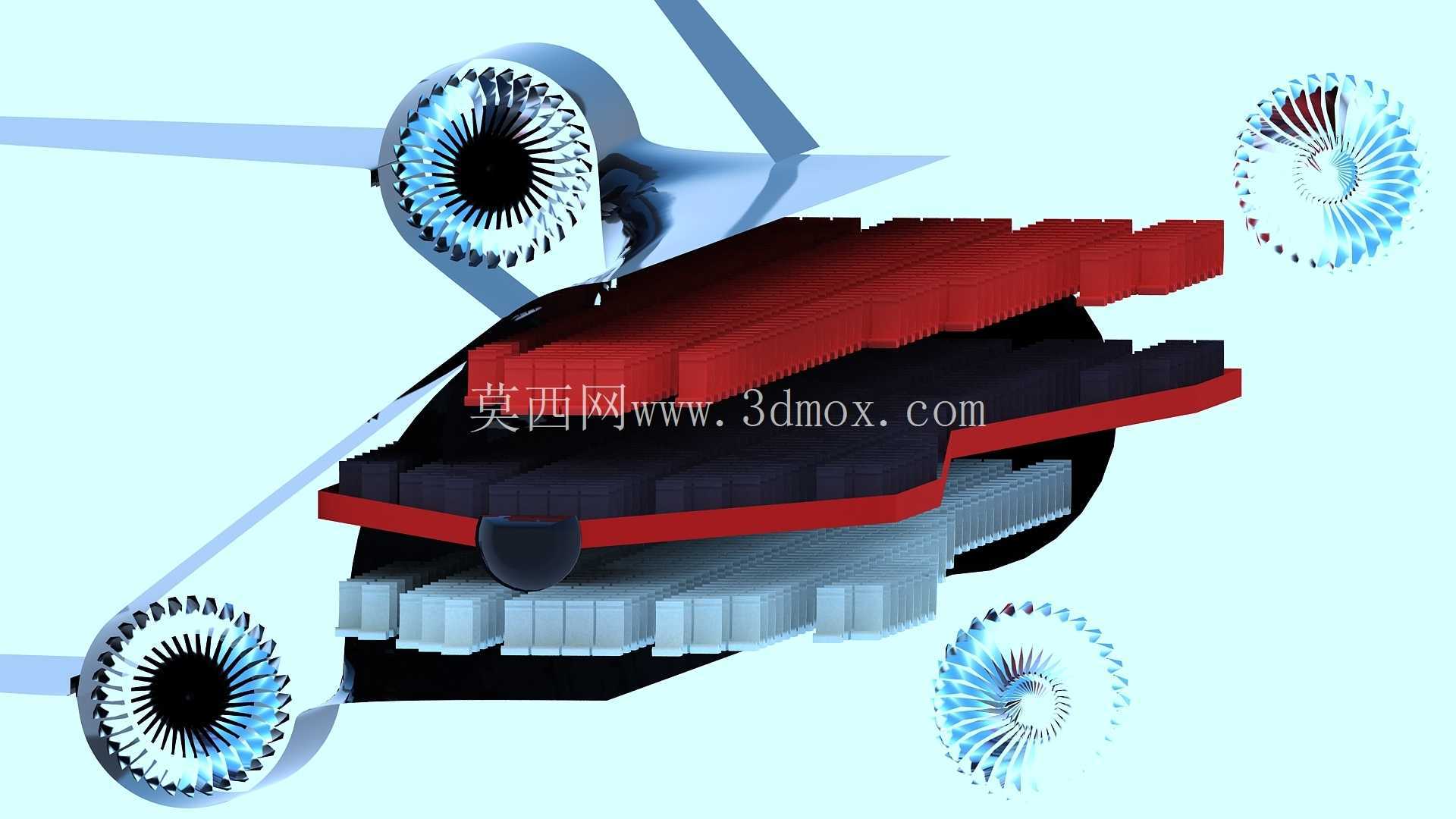

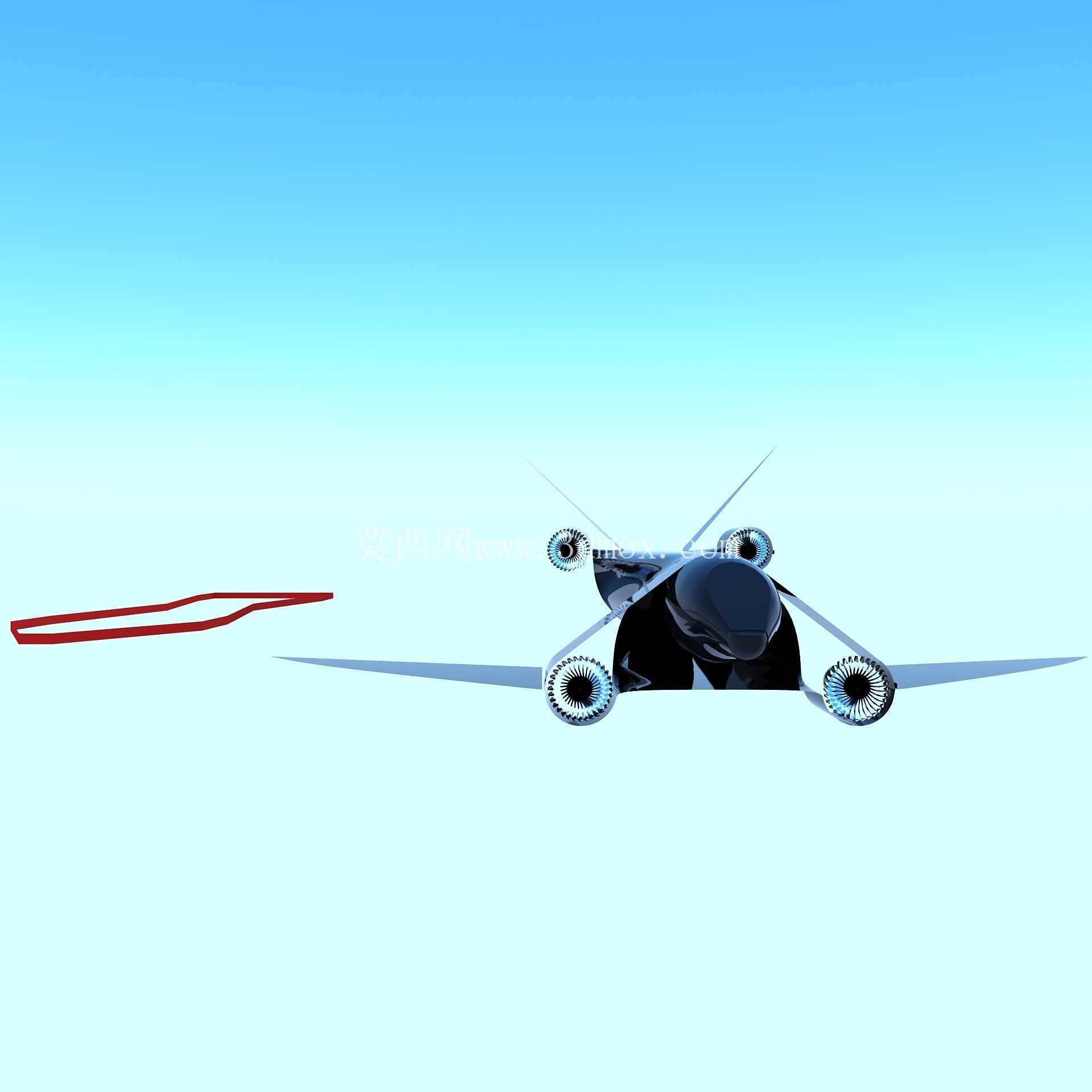

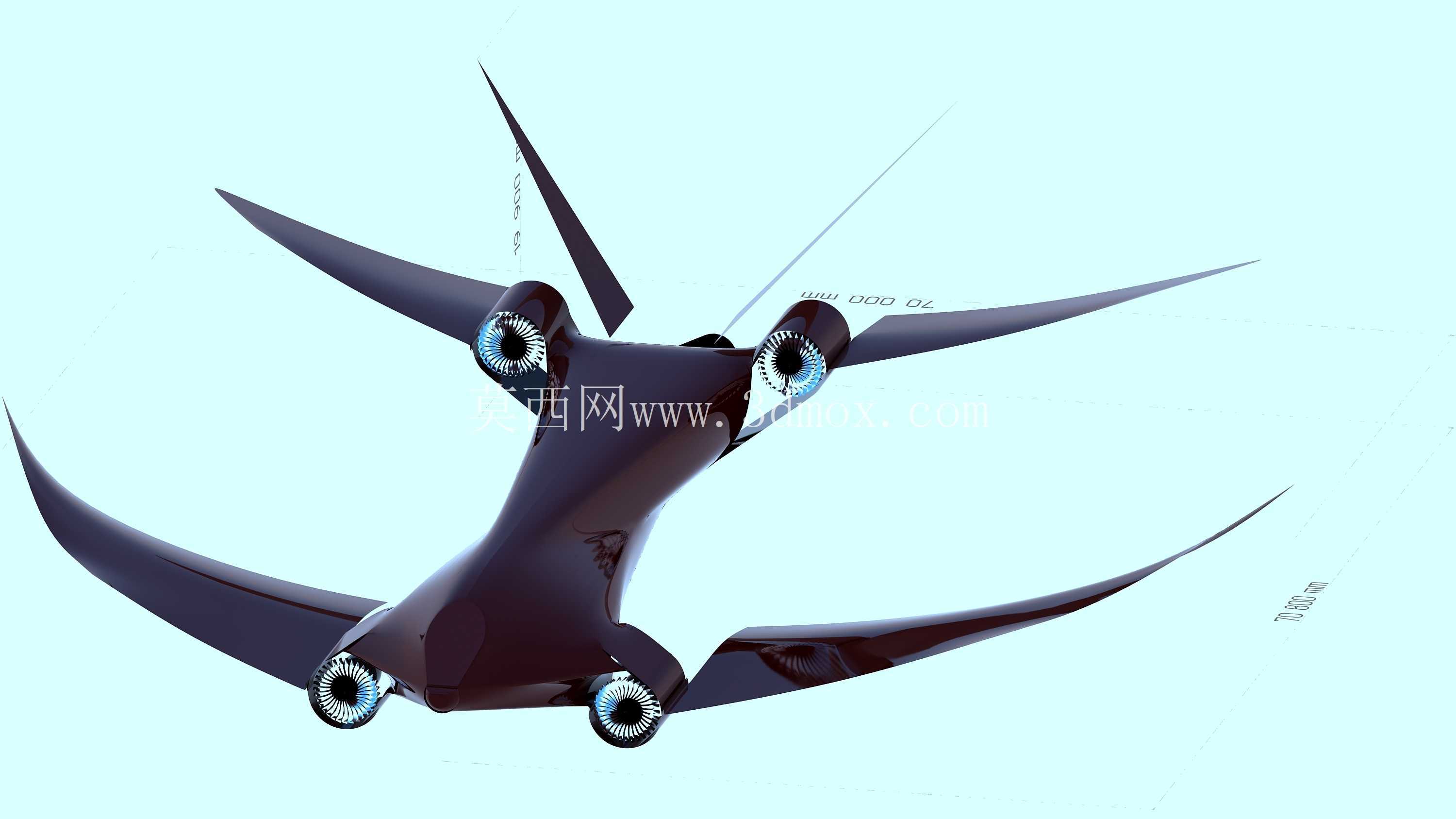

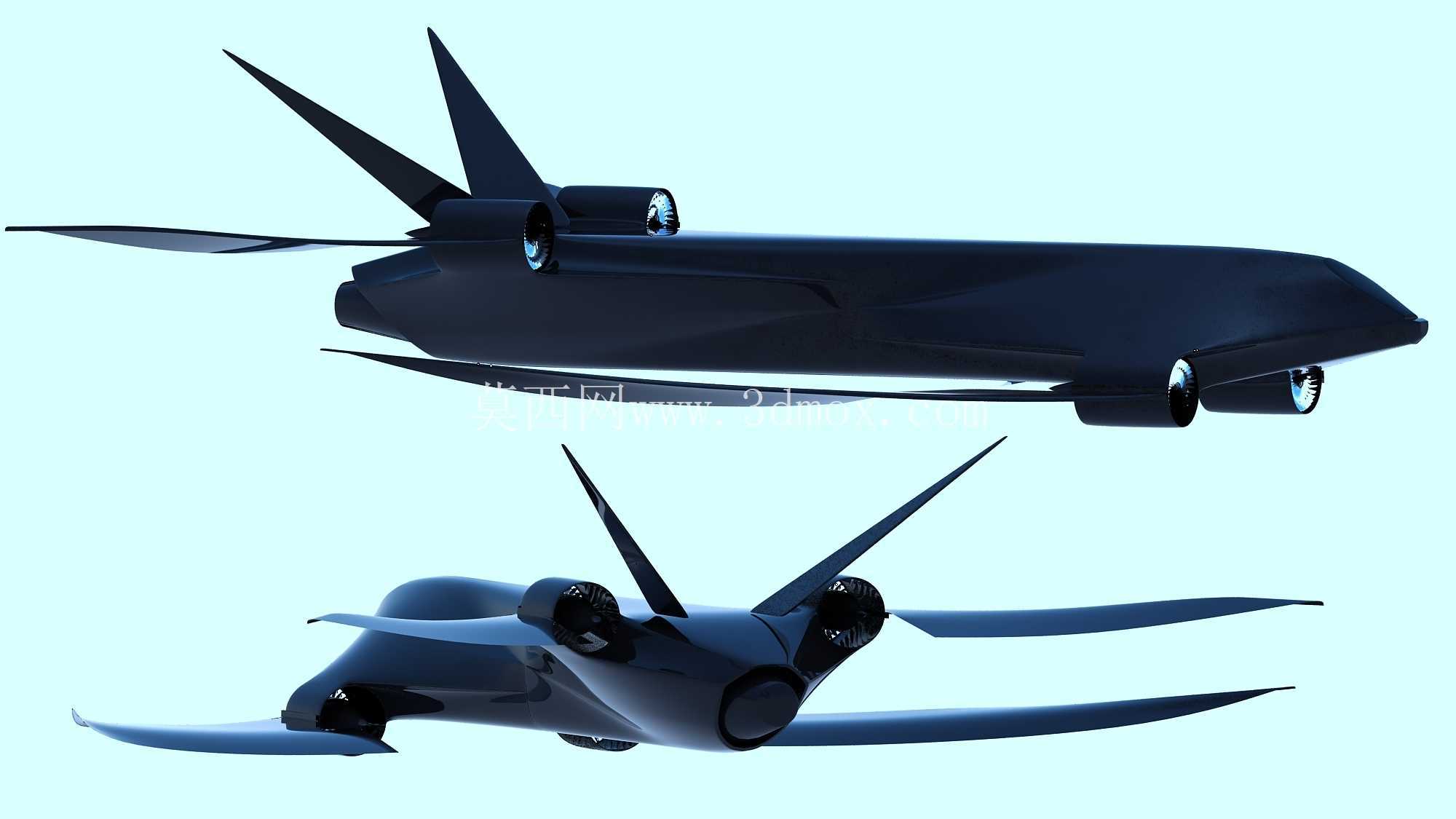

设计思路上，整体采用全翼身融合的无尾飞翼构型，完全摒弃了传统飞行器的垂直尾翼、水平尾翼结构，将整机的操控面完全整合到后缘的翼段当中，这种设计一方面能够大幅降低整机的雷达反射截面积，实现全向隐身的构型基础，另一方面也能最大化提升整机的升阻比，在同等动力配置下获得更远的航程与更高的巡航效率。机身棱线采用连续的折线过渡，没有任何垂直于入射雷达波方向的平面结构，所有外露的动力舱边缘都做了锯齿化处理，与机身棱线的角度保持统一，避免出现腔体散射的结构拐点。动力单元采用内嵌式的升力巡航一体化布局，在机身两侧对称布置的动力舱既可以在巡航阶段提供向前的推力，也能在低速机动状态下通过矢量偏转为整机提供额外的升力与姿态控制力矩，弥补无尾布局在低速状态下的操控冗余不足问题。

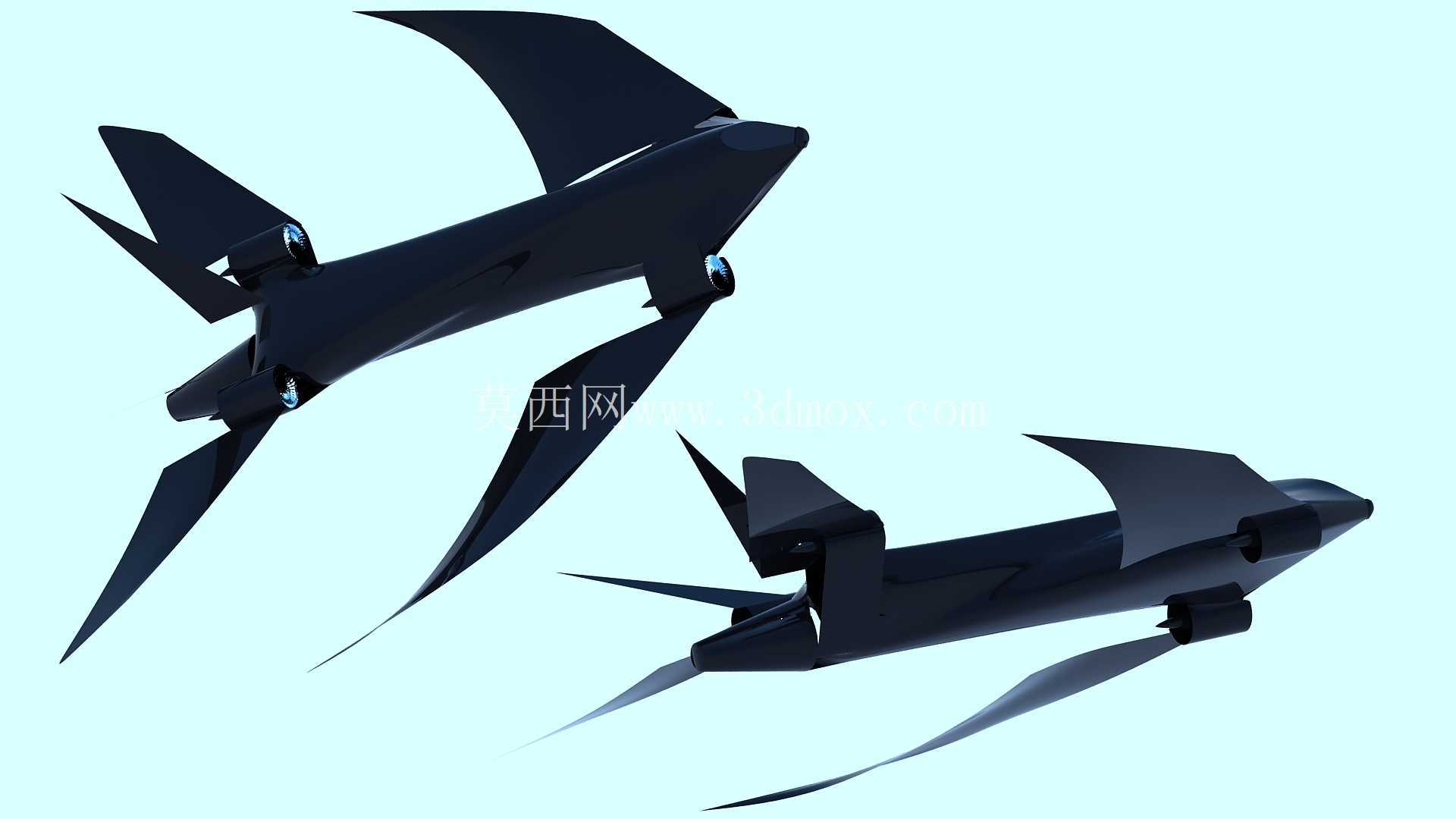

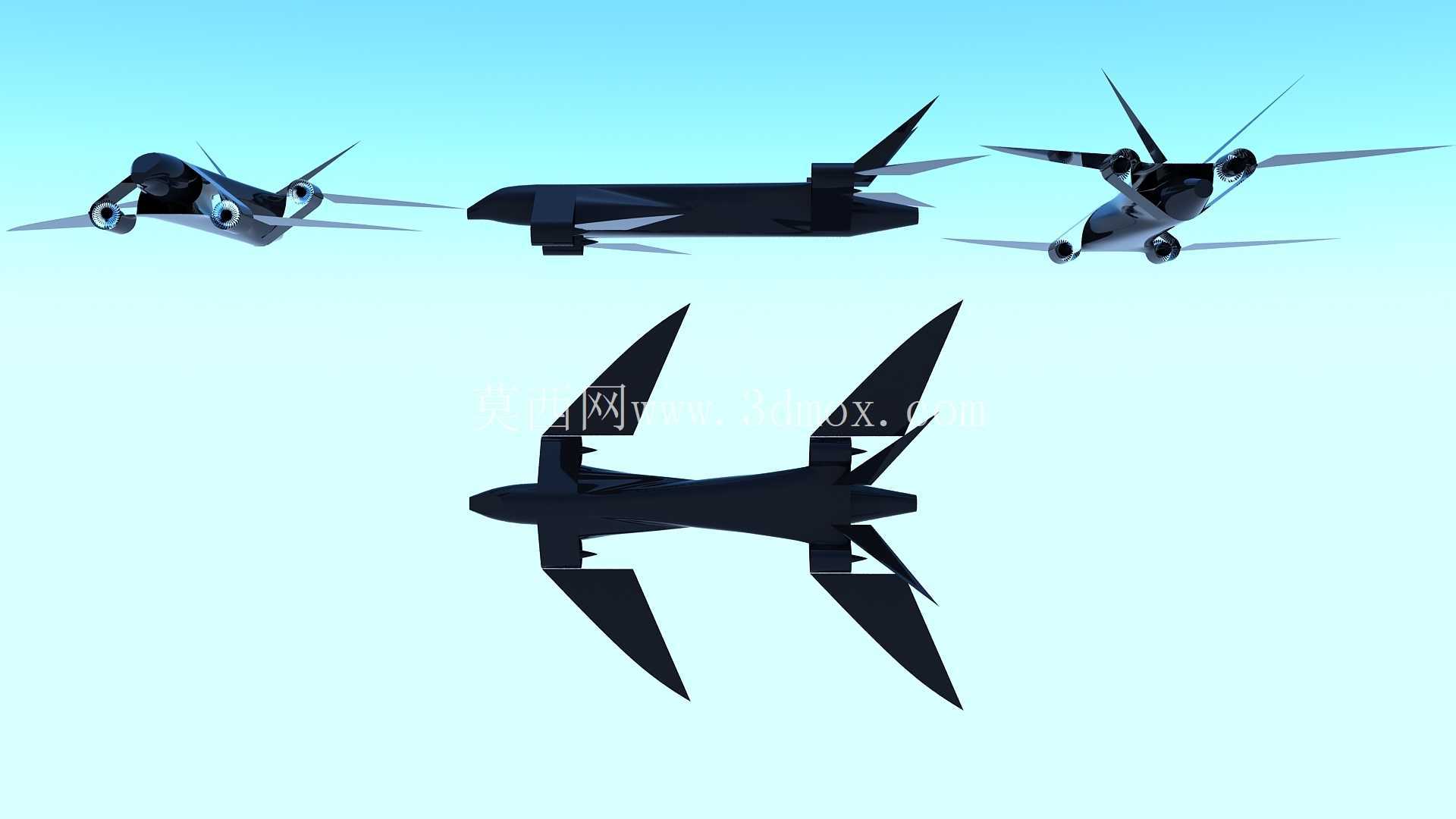

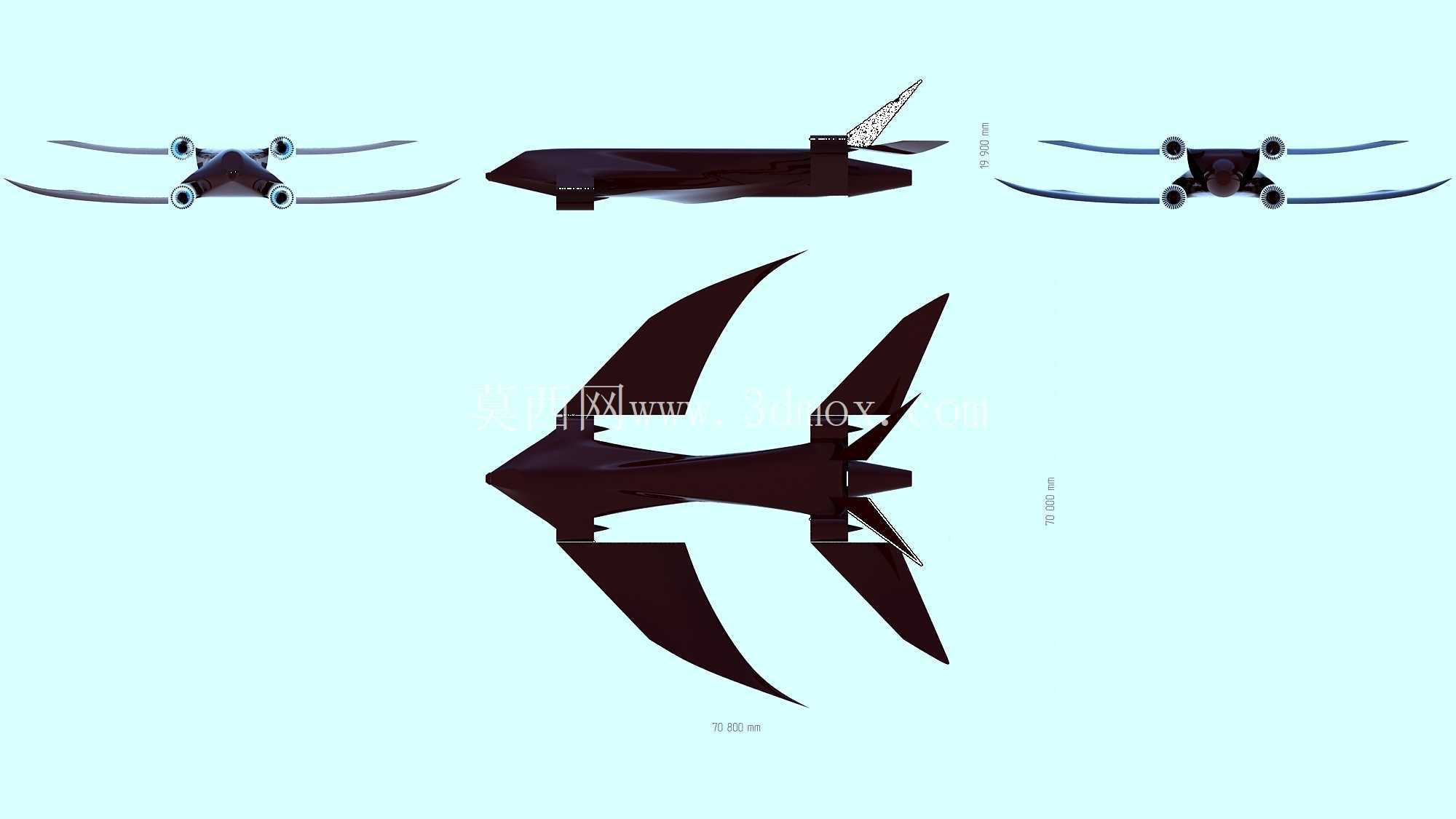

尺寸边界上，该结构同时提供1/700与1/1200两个标准缩比版本，两个版本的几何外形完全一致，仅在整体缩放比例上做参数化调整，能够适配不同尺寸的展示场景：1/1200版本整体尺寸小巧，可作为微缩场景的配景元素，适配沙盘、微缩场景的比例要求；1/700版本细节表现空间更充足，能够清晰呈现机身表面的棱线分界、动力舱轮廓、翼面操控面的分界结构，适合单独展示、涂装制作。两个版本的安装基准都统一设置在机身重心位置的腹面点，预留了标准的支撑安装接口，既可以适配飞行展示支架的安装需求，也能直接放置在平面台面上做静态展示，不会出现重心偏移倾倒的问题。

从结构细节来看，整机的蒙皮分块完全顺着气动棱线走向布置，没有出现跨棱线的分块接缝，既符合实际飞行器的蒙皮装配逻辑，也能进一步降低接缝带来的雷达反射增量。翼尖部分采用切尖处理，避免大迎角状态下的翼尖失速问题，同时也能优化整机的雷达反射特性。机身前部的光电探测窗口采用蓝宝石材质的埋入式设计，窗口边缘与机身蒙皮完全齐平，没有突出结构，窗口的安装角度也做了隐身修型，避免窗口平面形成强反射源。起落架舱采用内埋式设计，舱门边缘同样做了锯齿化处理，与机身棱线角度保持一致，舱门闭合后与机身蒙皮完全齐平，不会出现额外的气动阻力与反射增量。

在实际建模过程中，所有曲面都采用G2连续过渡，保证棱线之外的曲面顺滑无拐点，能够直接导入各类仿真软件做气动网格划分，不需要额外的几何修复。两个比例版本的模型都做了实体化处理，没有破面、重叠面、非流形几何等问题，既可以直接用于3D打印制作实体模型，也能导入渲染软件做不同场景的可视化呈现，不需要额外的几何清理工作。针对航模试制的需求，模型内部预留了动力舱、电池舱、舵机安装的空间基准，后续如果要制作可飞行的航模版本，可以直接在现有外形基础上做内部结构的细化设计，不需要重新调整外形曲面。
