莱康明VO-435平六缸航空发动机缩比结构

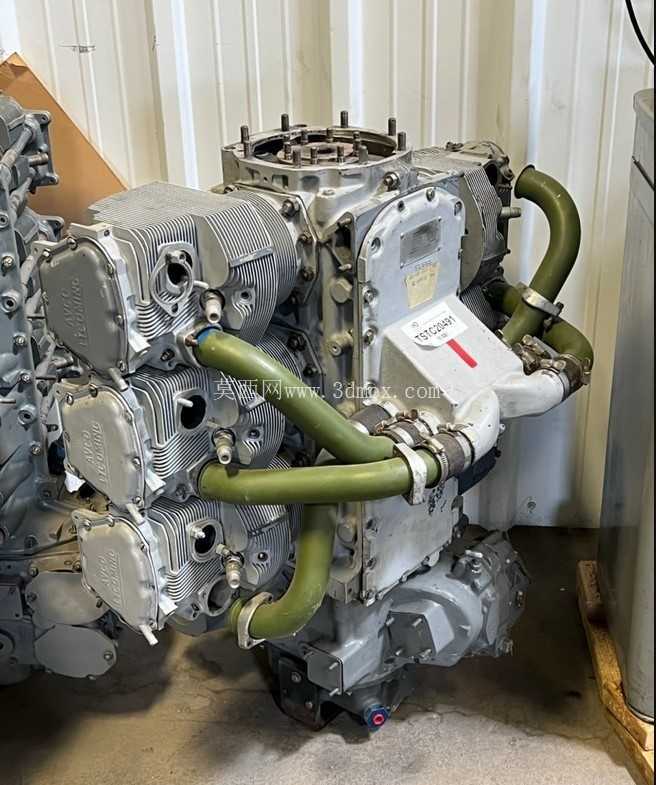

这款水平对置六缸动力装置的缩比可打印结构，还原了经典航空活塞动力的核心布局特征，其原型长期配套轻型通用直升机与小型固定翼通航飞行器，在低空作业、飞行训练、短途通航运输场景中有着数十年的可靠应用积累。从结构设计逻辑来看，水平对置的缸体排布并非单纯追求外形辨识度，核心是通过两侧三缸对称布置，将活塞往复运动的惯性力在水平方向完成自平衡，从根源上降低整机运行振动，这对于对振动敏感的航空机载设备、旋翼传动系统而言至关重要，能大幅减少飞行过程中的结构疲劳累积，延长整机维护周期。

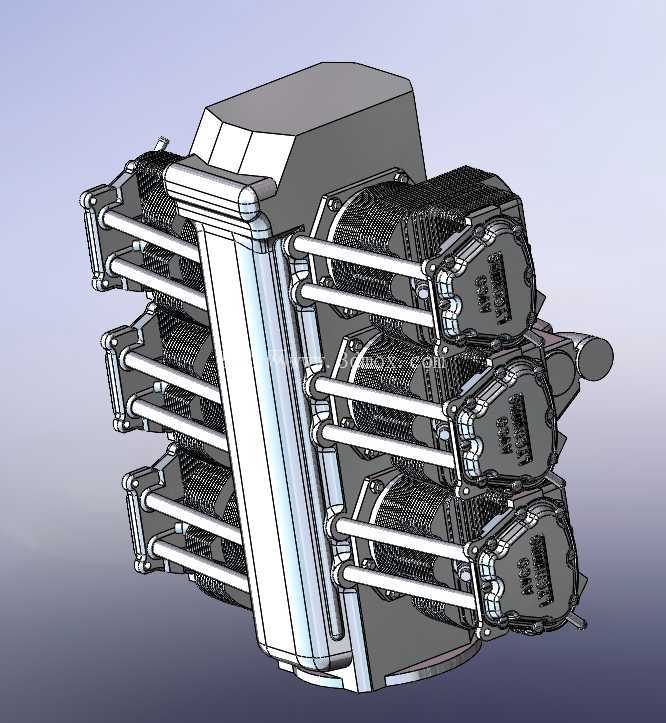

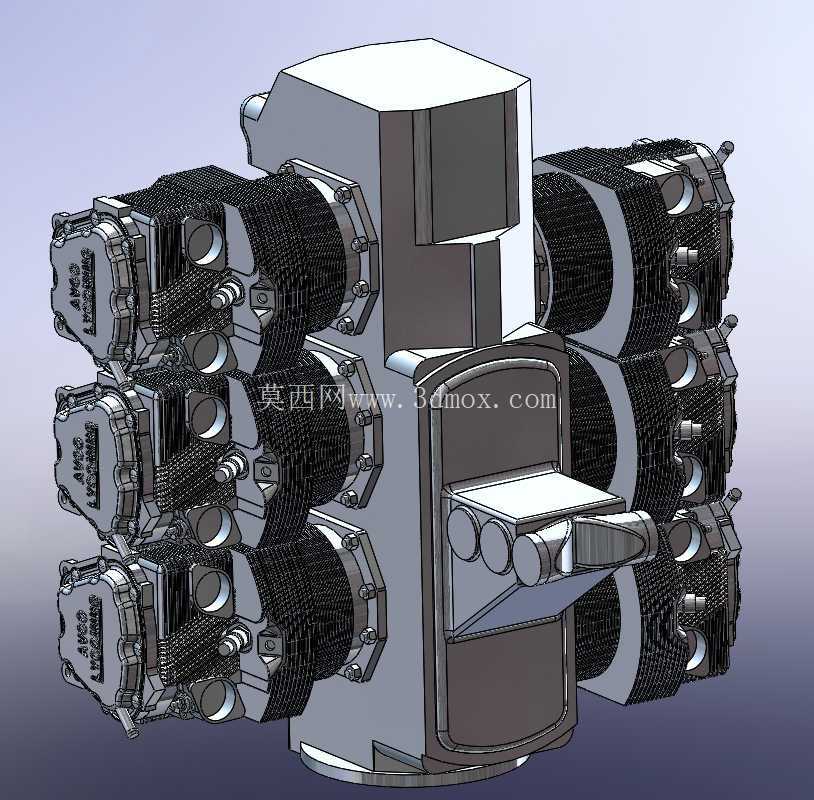

在功能特性层面，该结构完整还原了原型的缸头散热鳍片、贯穿式缸体长螺栓、分电器排布、进气歧管集成等核心结构细节。两侧缸体通过中央曲轴箱刚性连接，贯穿螺栓的排布完全对应原型的受力路径——在实际运行中，缸内燃烧爆发压力会持续对缸盖与曲轴箱产生分离作用力，这类长螺栓的预紧力设计需要匹配不同工况下的热膨胀量，既要保证冷态密封性能，也要避免热态下螺栓过载屈服。缩比模型在设计时保留了这些受力结构的相对位置关系，能直观呈现动力总成的力传递路径：燃烧做功推动活塞往复运动，通过连杆将力传递给中央曲轴，曲轴输出端连接传动系统，最终将动力传递给旋翼或螺旋桨。

从安装边界与尺寸适配角度来看，原型动力装置的扁平外形是为了适配直升机机头的紧凑安装空间，水平对置布局带来的低重心特性，能优化整机的重心配平，减少飞行控制中的配平阻力。缩比模型在设计时严格遵循原型的外形比例，两侧缸体的突出宽度、中央曲轴箱的高度、后端附件机匣的轮廓都与原型保持一致，既可以作为3D打印的展示教具，也能用于航空动力结构的教学演示，帮助从业者理解水平对置活塞发动机的布局优势。

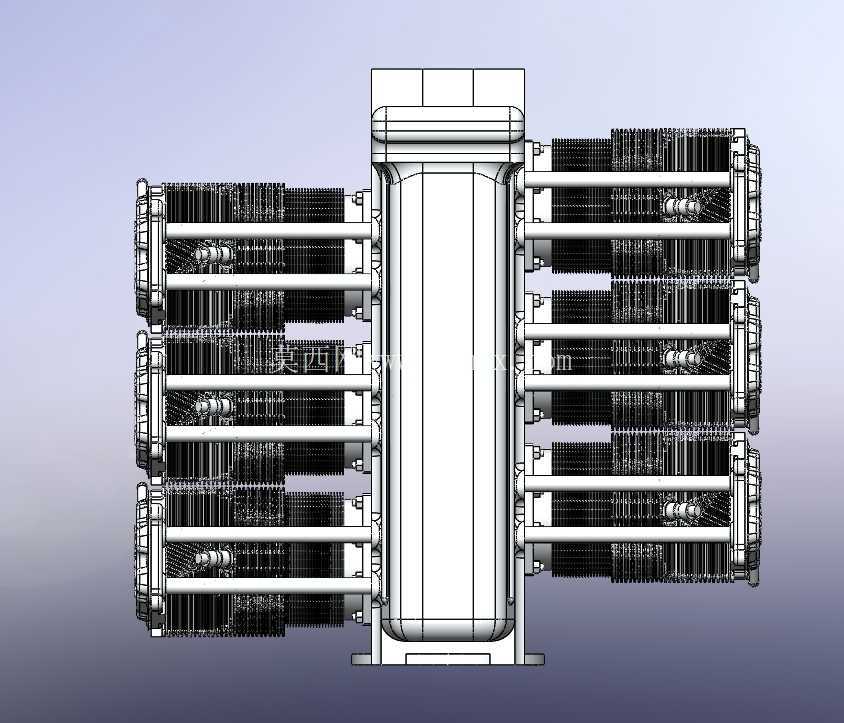

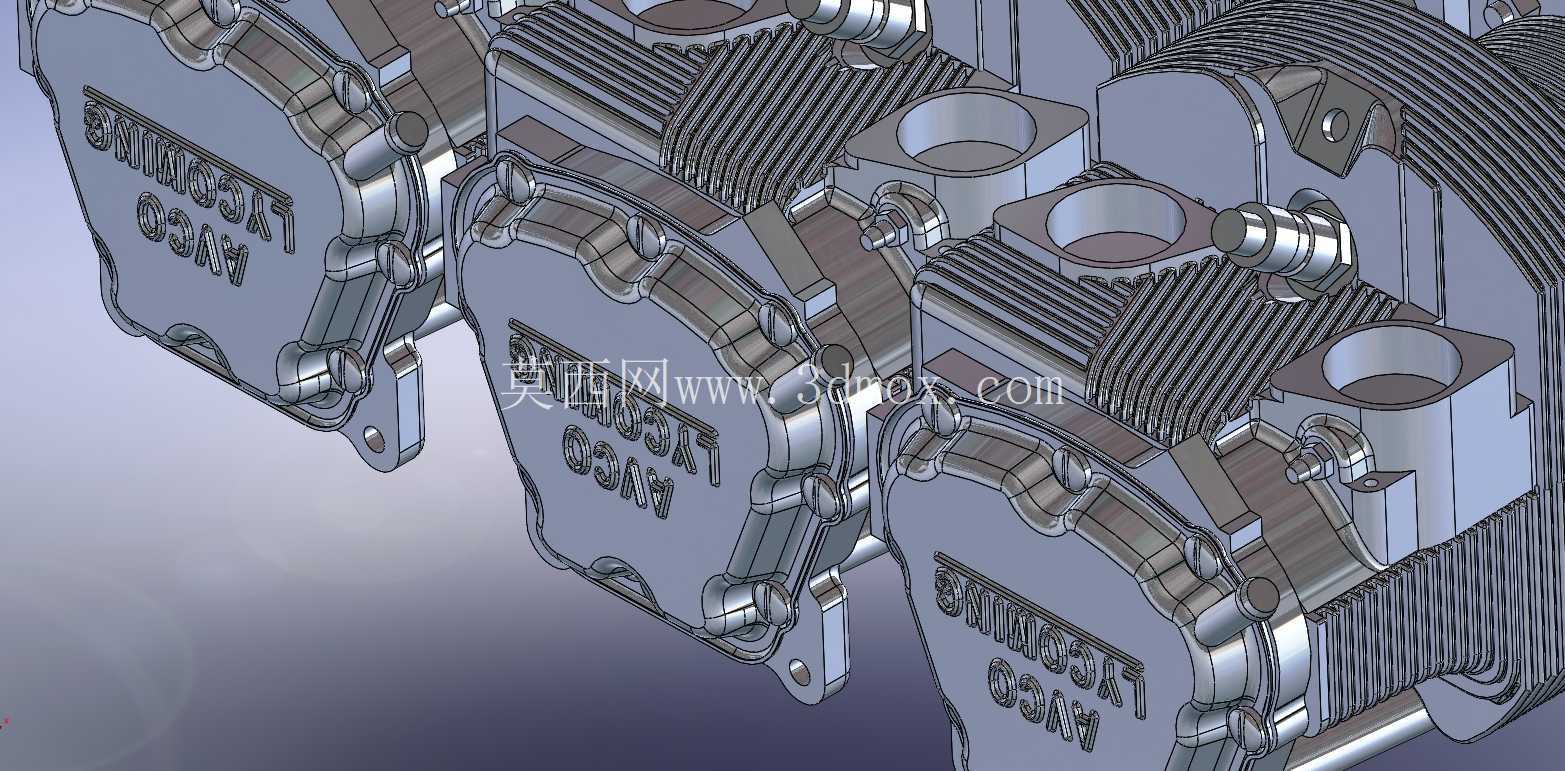

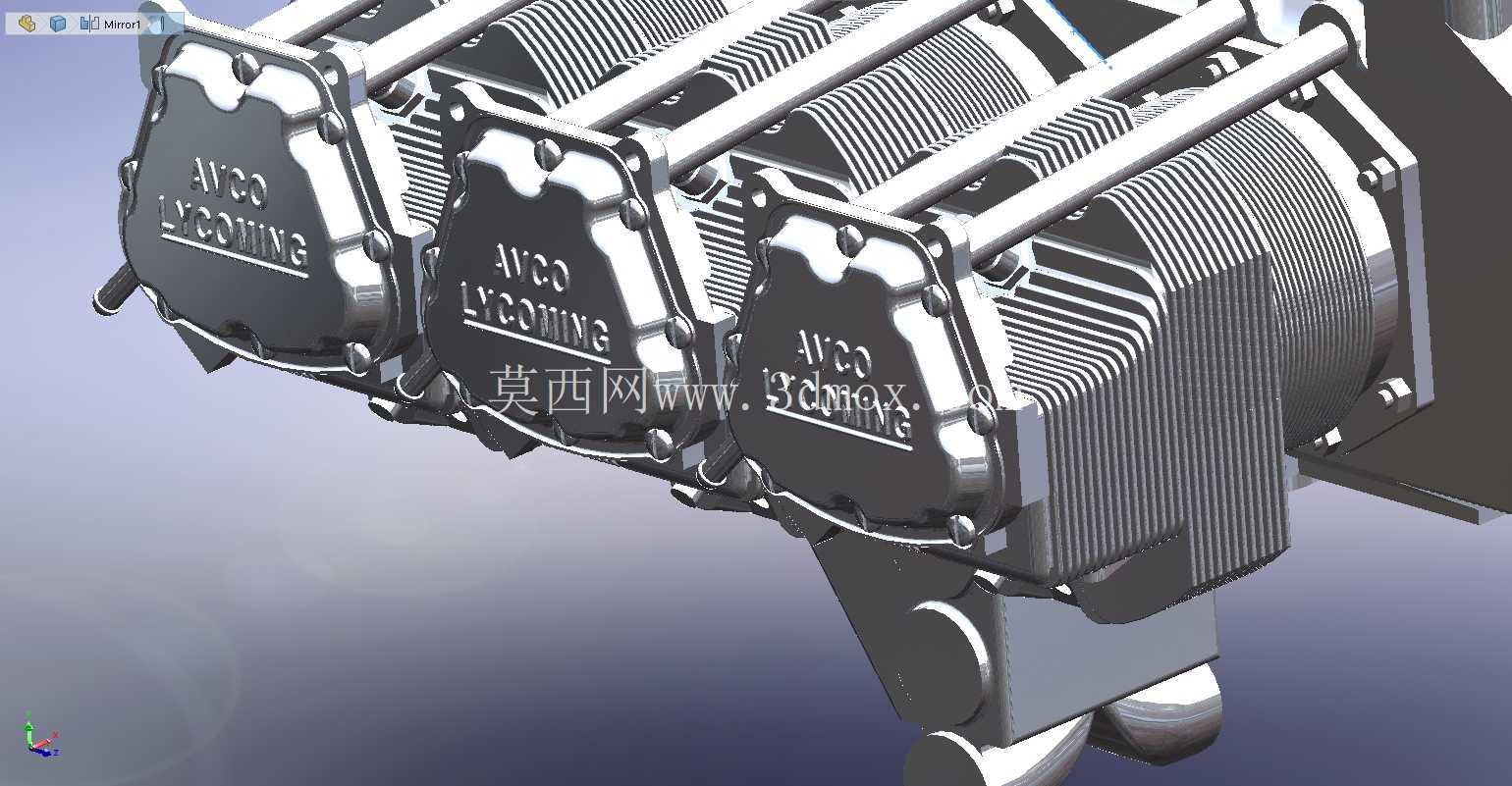

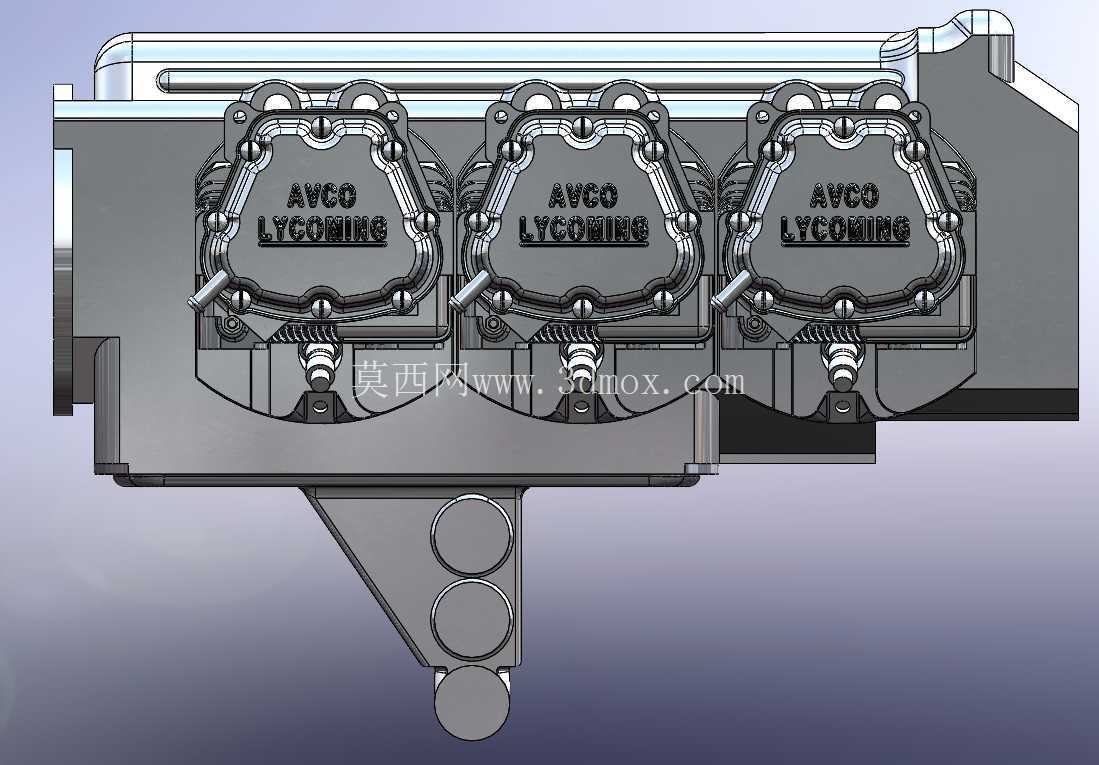

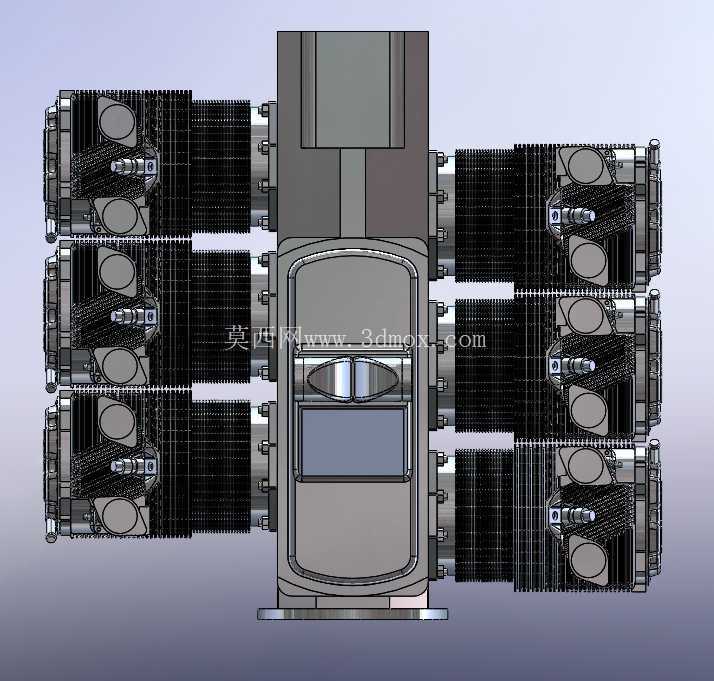

在细节设计上，模型还原了每一侧三个缸体的等距排布特征，缸头的散热鳍片走向完全匹配实际风冷散热的气流方向——在航空活塞发动机的实际运行中，风冷气流会从机头前方进入，顺着散热鳍片的间隙带走缸头热量，鳍片的间距、高度、倾斜角度都经过热平衡计算，避免出现局部热区导致缸头变形。进气歧管的中央集成设计，能保证六个气缸的进气路径长度尽可能一致，减少各缸进气不均匀导致的运转抖动，这一点在缩比结构中也得到了体现，中央进气总管的分支管路对称分布到两侧各缸，管路转角的弧度也符合进气阻力优化的设计逻辑。

对于结构设计从业者而言，这类缩比模型的价值不止于外观展示，更能通过拆解各部件的配合关系，理解航空动力装置在紧凑空间约束下的结构布局思路：如何在有限的体积内布置冷却系统、进排气系统、点火系统与润滑接口，同时保证整体刚度与维护可达性。比如模型上预留的缸盖螺栓位置，对应实际维护中缸盖拆卸的操作空间，不需要拆解周边核心附件就能完成缸头密封件的更换，这类维修性设计细节在缩比结构中都有对应体现，能为紧凑型动力总成的结构设计提供参考。
