斯特林外燃动力机构结构设计

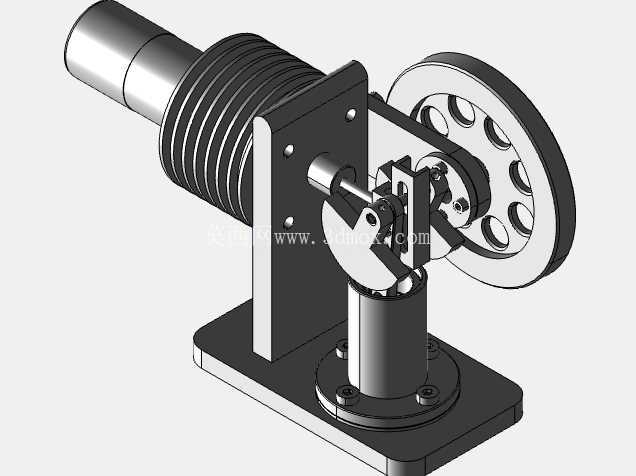

　　从结构设计逻辑来看，整套机构采用卧式布局，最左侧的带散热鳍片的柱状结构是冷端换热腔，外壁密集的环形鳍片是为了增大和空气的接触面积，保证冷端工质能够快速降温收缩，维持冷热端足够的温差来保障循环效率；冷腔通过立式支架与下方的安装底板连接，支架同时承担动力输出轴的支撑作用，避免曲轴运行时出现径向窜动。和冷腔连通的立式圆柱结构是热端置换缸，内部的置换活塞负责推动工质在冷热腔之间来回流动，置换活塞和动力活塞之间通过曲柄连杆机构完成运动耦合，这套连杆结构的相位差经过反复校准，保证工质流动时序和动力活塞的做功行程完全匹配，避免出现功损。这套外燃式动力转换机构，核心依托工质受热膨胀、遇冷收缩的循环特性完成热能到旋转机械能的转换，在分布式低品位热能回收、教学演示装置、小型独立供能场景中有着不可替代的应用价值。不同于内燃机依赖燃料在缸内爆燃做功的逻辑，这套结构的做功过程完全封闭，工质在冷热腔之间往复流动，不需要复杂的配气正时与喷油点火结构，运行时振动与噪音水平极低，对燃料适配性极强，无论是生物质燃烧余热、工业废热、太阳能聚焦热量都能作为其动力输入源，在偏远区域小型离网供电、余热回收试验平台搭建中经常作为核心动力单元使用。

　　右侧的带镂空孔的圆盘是储能飞轮，因为斯特林循环的做功过程是间歇性的，飞轮储存的转动惯量可以带动整套机构越过止点，维持输出轴的连续平稳转动，飞轮上的镂空设计一方面是为了减重，降低不必要的转动惯量损耗，另一方面也可以在动平衡调试时通过增减配重位置，抵消曲柄连杆结构带来的往复惯性力，让机构运行时的振动控制在更低水平。安装边界上，整套机构的固定依托下方的矩形金属底板完成，底板上的四个安装孔位分别对应热端缸体、支架的固定位置，孔位采用沉头设计，安装后螺栓头不会突出底板平面，保证底板和安装基面完全贴合，不会出现安装应力导致的轴系不对中问题；整套结构的轴向尺寸从冷端最外侧到飞轮最外侧控制在合理范围内，径向高度从底板底面到飞轮顶端的尺寸适配常规试验台架的安装空间，不需要额外做加高或者裁切处理就能直接固定在标准T型槽台面上。

　　在实际功能实现上，这套结构的动力输出轴从飞轮中心向外延伸，可以直接连接小型发电机、微型水泵这类低功率负载，不需要额外加装减速机构，因为飞轮本身的直径设计已经匹配了最佳输出转速区间，在常规温差条件下就能达到稳定的输出转速。设计过程中特意将冷端的散热鳍片和缸体做成一体化结构，避免了装配式连接带来的接触热阻，提升冷端的散热效率；热端缸体采用薄壁结构设计，减少热量从外壁的无效耗散，让更多热量参与到工质的膨胀做功过程中。曲柄部分采用偏心轮结构代替传统的分体式曲柄销，加工时更容易保证同轴度，装配时的累计误差也更小，连杆两端的铰接孔都预留了轴承安装位，长期运行时的磨损量远高于直接铰接的结构，维护周期更长。

　　很多教学场景中使用的同类型机构经常出现运行卡顿、无法连续转动的问题，本质上是曲柄相位角设计偏差、冷热端换热面积不匹配、动平衡校准不到位共同导致的，这套结构在建模阶段就对运动干涉做了全行程仿真，从活塞的上止点到下止点全行程范围内，连杆和支架、缸体之间都预留了足够的安全间隙，不会出现运动剐蹭；同时对各运动副的摩擦力矩做了校核，保证在最小启动温差下，热膨胀产生的推力足够克服各铰接点的摩擦阻力，顺利启动运转。对于从事小型动力装置研发、热能回收试验的结构工程师来说，这套结构的建模逻辑完全遵循实际加工装配的工艺要求，所有配合面的公差、安装孔位的位置度都符合常规机加工的精度标准，不需要做二次修改就能直接导出工程图用于零件加工，也可以作为同类型外燃动力结构设计的参考基准，调整冷热端的尺寸比例、飞轮重量、连杆长度就能适配不同功率等级、不同热源条件的使用需求。
