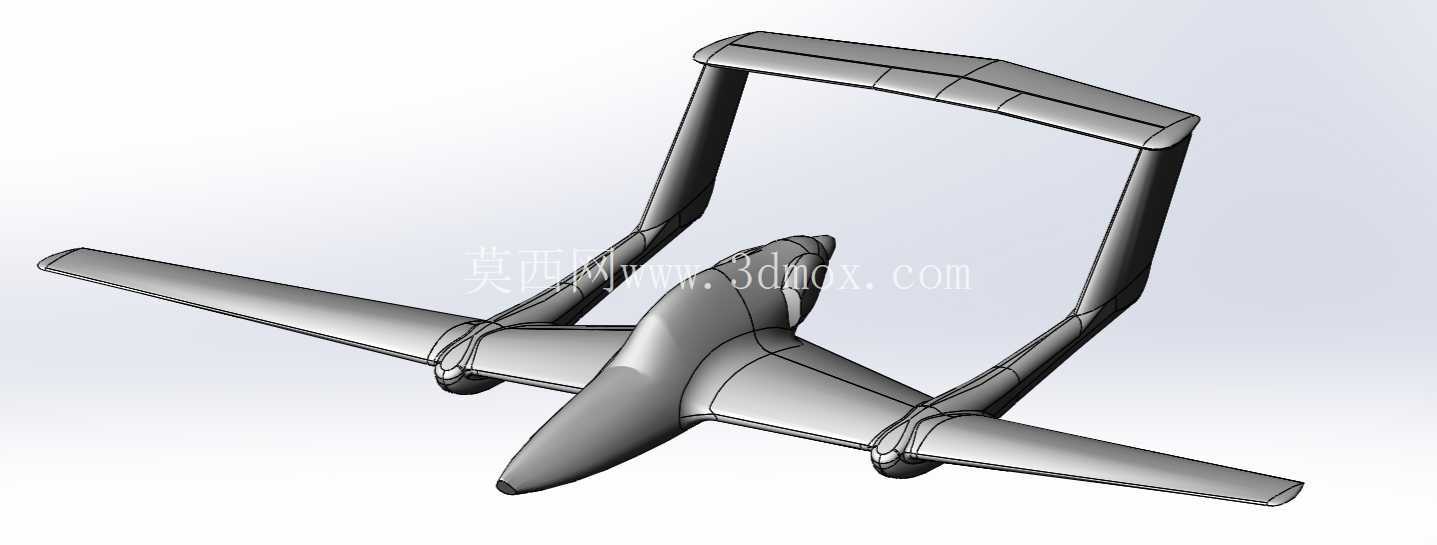

该概念飞行器采用双尾撑搭配推进式螺旋桨的布局形式,在小型通用航空、低空短途通勤、特种作业场景下具备独特的应用优势。不同于常规拉进式螺旋桨布局,推进式设计将动力单元布置于机身尾部,可避免机头螺旋桨滑流对前向观测设备、作业载荷的气流干扰,在执行航拍测绘、农林植保、线路巡检等任务时,能为机头挂载的传感设备提供更稳定的无扰动气流环境,同时降低前向作业区域的气流紊流影响,提升载荷工作精度。

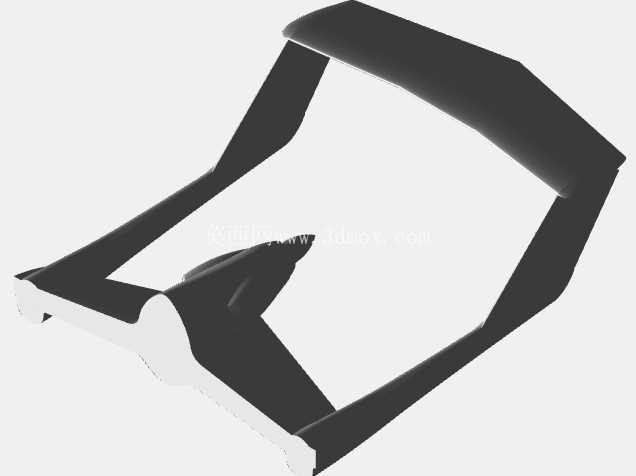

从结构设计思路来看,双尾撑布局将水平尾翼通过两侧延伸的尾撑杆与主机翼后缘连接,形成闭合的框式尾翼结构,这种设计一方面可以缩短尾翼力臂的结构长度,在保证纵向与航向操纵稳定性的前提下,降低尾部结构的整体重量,相比常规单机身尾撑结构,框式连接的尾翼组抗扭刚度更高,在低空紊流环境下飞行时,尾翼操纵面的形变更小,操纵响应精度更优。另一方面,推进式螺旋桨布置于双尾撑形成的框型结构内侧,尾撑杆可对螺旋桨桨叶形成侧向防护,减少低空飞行时地面飞溅物、低空障碍物对桨叶的碰撞损伤,提升低空作业的安全性。

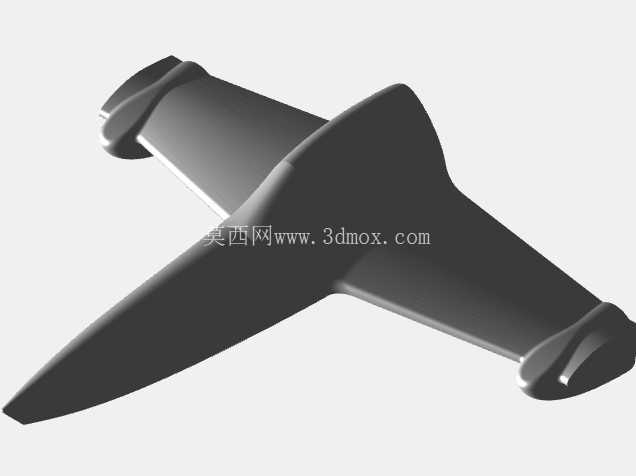

机身主体采用流线型纺锤体设计,截面沿纵轴平滑过渡,从机头段的设备舱开始,逐步扩展至中段的乘员/载荷舱,再向尾部动力舱平滑收窄,全程保证蒙皮曲面的曲率连续性,降低跨亚音速飞行时的压差阻力。主机翼采用中单翼安装形式,机翼与机身中段的连接区域做了翼身融合过渡处理,可减少翼根处的气流干扰阻力,同时提升翼根结构的连接强度,机翼平面形状为梯形翼,展弦比适配低速飞行场景,可在较低的起飞滑跑距离下获得足够升力,适配小型通航机场、野外临时起降点的使用需求。
在安装边界与尺寸适配层面,该布局的重心控制区间更宽,由于动力单元后置,机头段可预留充足的载荷安装空间,无需额外增加配重即可将整机重心控制在机翼平均气动弦长的25%-35%最优区间内,降低了飞控系统的配平压力。尾撑杆与机翼的连接点布置于机翼后缘外侧约三分之一展长位置,避开了机翼后缘的襟翼、副翼操纵面安装区域,不会影响增升装置与操纵面的偏转行程,两侧尾撑杆的对称度公差在建模阶段控制在0.2mm以内,可避免飞行过程中因结构不对称带来的偏航力矩。尾部螺旋桨的安装平面与尾翼框的后端面保持足够的安全间隙,桨尖旋转轨迹与尾撑杆、平尾结构的最小距离满足航空结构设计规范要求,杜绝桨叶转动过程中与机体结构发生干涉的风险。
从功能特性来看,推进式螺旋桨的滑流直接流经尾翼组区域,可在低速大迎角飞行状态下提升尾翼的操纵效率,改善飞行器的低速操纵特性,缩短起降滑跑距离。双尾撑结构预留了充足的机身侧方、腹部挂载空间,可根据不同作业场景灵活挂载副油箱、播撒设备、摄像吊舱等不同载荷,无需对机身主体结构进行大幅改动,具备较强的任务适配性。整体曲面建模过程中,所有蒙皮拼接处均做了G2连续处理,既可以降低飞行阻力,也可为后续结构有限元分析、气动仿真提供无几何缺陷的数模基础,结构件的分块设计充分考虑了复合材料成型的工艺可行性,蒙皮壁厚、筋条布置均适配小型复合材料飞行器的加工工艺要求,可直接作为初步方案设计阶段的结构数模使用,为后续的详细设计、气动仿真验证提供基础三维结构参考。
