苏联图144超音速民航客机三维数模

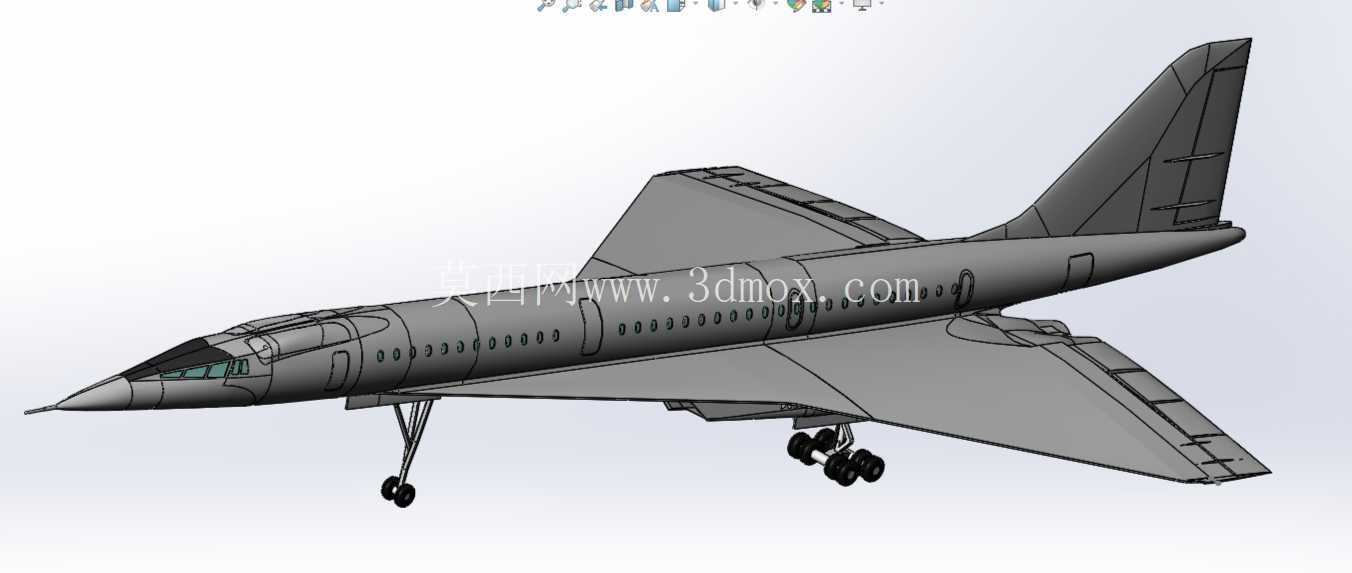

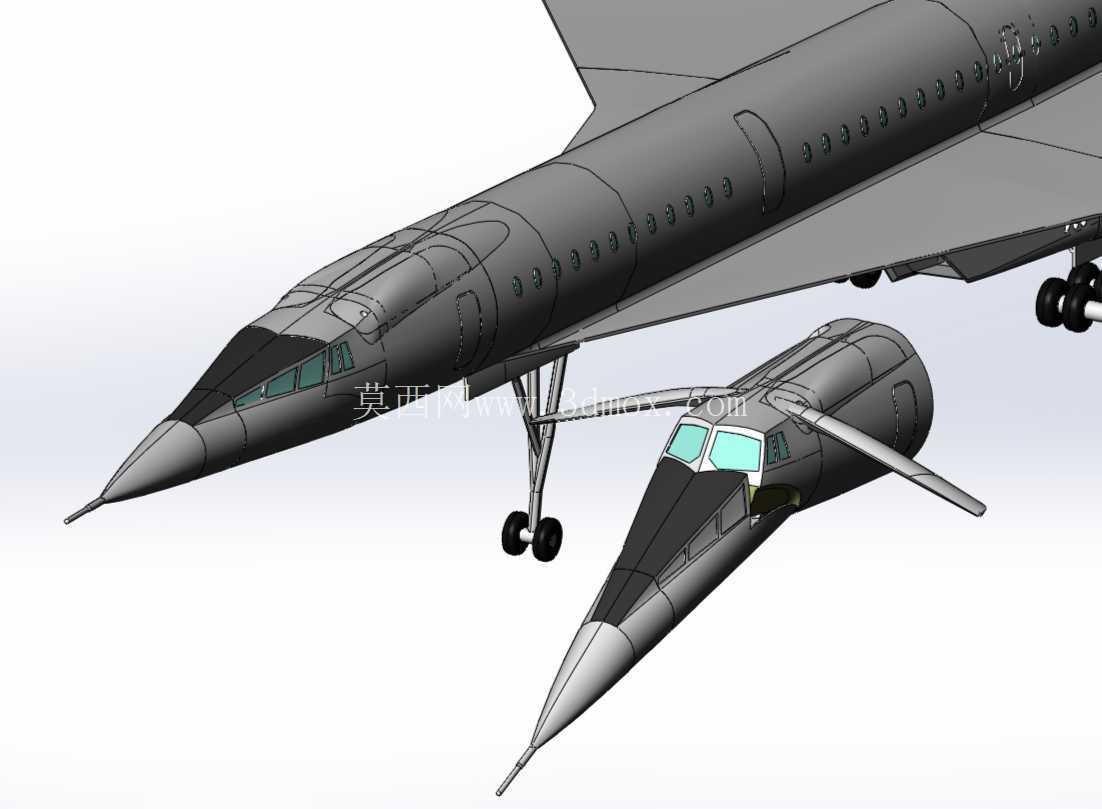

　　该三维数模还原的是苏联研发的图-144超音速民航客机，作为世界首款投入商业运营的超音速民用航空器，其设计定位是执行跨区域长航线的高速客运任务，在航空工业发展历程中是超音速民用运输技术探索的重要载体，对应模型可用于航空科普教具制作、飞行器结构教学演示、航空题材仿真场景搭建等场景。从结构设计逻辑来看，整机采用狭长的三角翼无水平尾翼布局，机头设置可下垂的整流罩结构，这一设计是为了兼顾超音速巡航阶段的低阻需求与起降阶段的飞行员视野，起降状态下机头整流罩向下偏转，能够让座舱获得足够的下视视野，避免大迎角起降时机身遮挡跑道视线，进入超音速巡航阶段后机头复位，与机身流线完全贴合，大幅降低激波阻力。

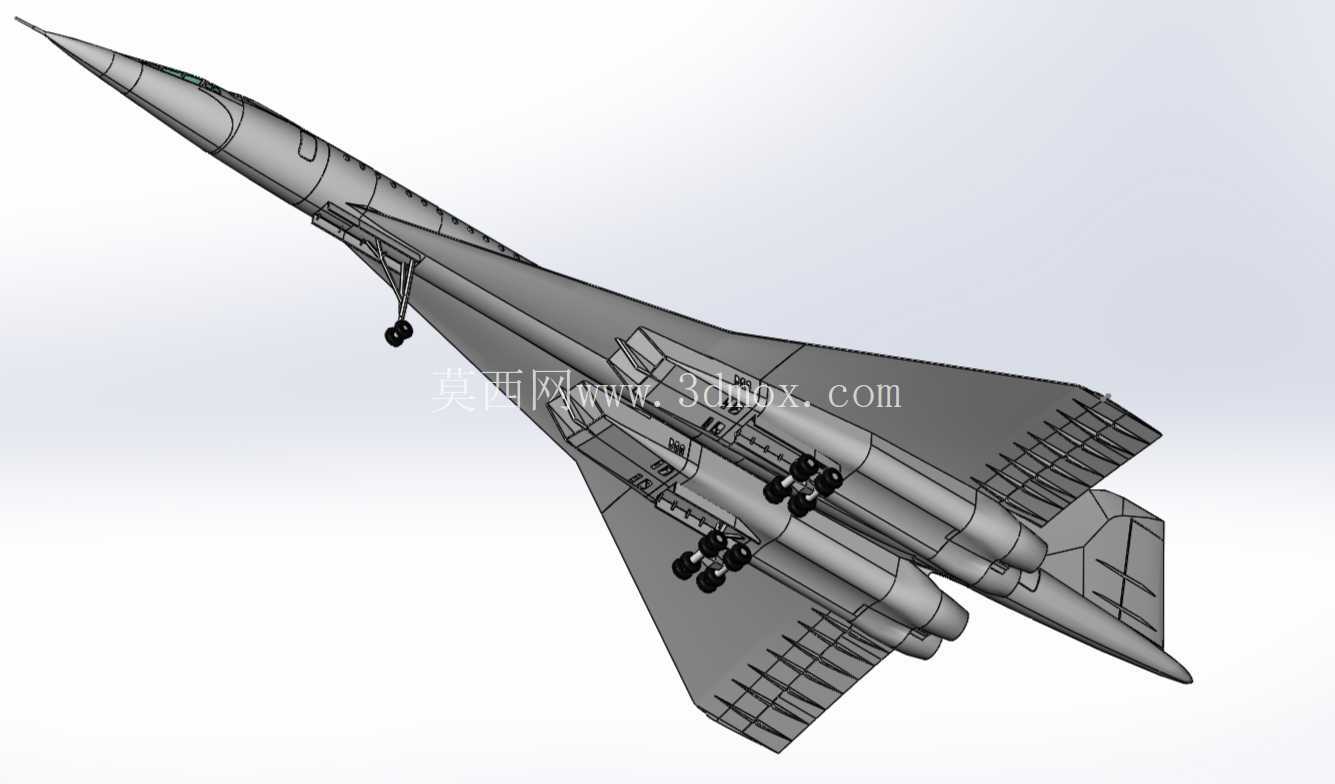

　　机身采用细长旋成体截面设计，长细比匹配2马赫级巡航速度的面积律要求，能够有效降低跨音速阶段的波阻增量，机翼为双三角翼构型，内段后掠角更大，外段后掠角适当减小，既保证超音速阶段的升阻比特性，也能优化亚音速起降阶段的低速升力表现，降低起降速度要求，适配常规民航机场的跑道长度条件。起落架采用前三点式可收放结构，前起落架为双轮结构，布置在座舱后方的机身下部，主起落架为多轮小车式结构，收纳于机翼与机身连接的翼根舱室内，收放机构的运动路径在数模中完整还原，能够清晰展示起落架收放过程中的运动干涉边界，可用于起落架机构运动仿真的参考。

　　尾翼采用单垂尾设计，垂尾后缘设置方向舵操纵面，机翼后缘布置多段升降副翼，同时机翼前缘设置可偏转的缝翼结构，对应不同飞行速度下的操纵效率配平需求，数模中各操纵面的偏转边界均按照实机的行程范围做了限位设置，可直接用于飞行动力学仿真的模型基础。在尺寸边界上，该数模严格按照实机1:72缩放比例设置参数，缩放后整机长度约1.2米，翼展约0.8米，机高约0.35米，所有外轮廓曲面均做了G2连续处理，曲面过渡顺滑无明显折角，能够直接用于3D打印制作实体展示模型，打印时无需额外做曲面修复。

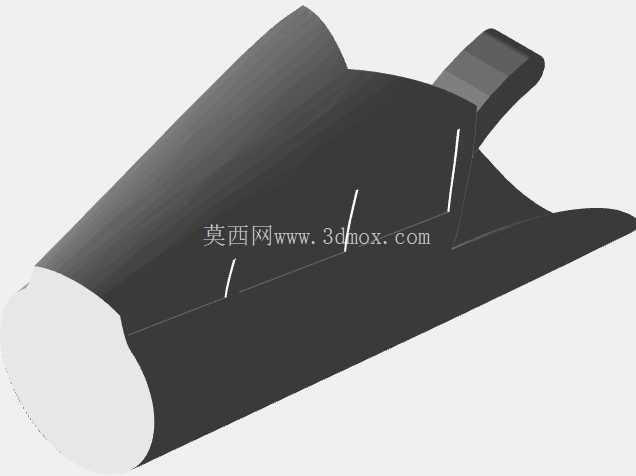

　　机身侧面的舷窗、舱门轮廓均按照实机布置位置还原，驾驶舱的风挡框架、座舱盖曲面也做了细节刻画，发动机短舱布置在机翼下方，短舱的进气道、尾喷口轮廓均符合超音速进气的设计特征，能够清晰展示进气道的调节斜板结构位置。从应用层面来说，该数模既可以作为航空院校飞行器设计专业的课程案例，用于讲解超音速飞行器的布局设计逻辑、面积律应用、起落架布局设计等知识点，也可以作为航空文创产品开发的基础模型，用于制作仿真航模、展览展示模型、科普教具等产品，同时也能为超音速民用飞行器的概念设计提供布局参考，帮助设计人员快速理解第一代超音速客机的结构设计思路，在后续新型超音速公务机、小型超音速运输机的研发过程中，可参考该机型的布局参数做初始方案的构型对比，验证不同布局下的阻力特性、操纵特性差异。数模的机身内部预留了客舱、设备舱的结构空间，若需要做内部结构的深化设计，可直接在现有外形数模的基础上拆分壁板、隔框、长桁等结构件，无需重新构建外轮廓曲面，能够大幅缩短结构设计的前期建模周期。
