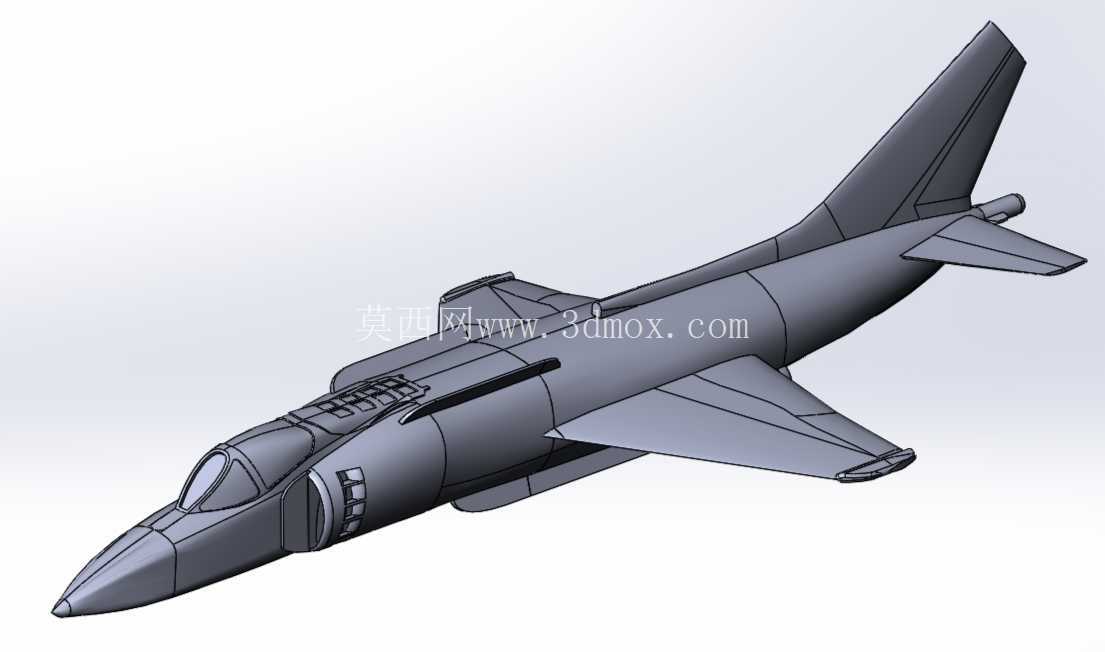

雅克38垂直起降舰载战斗机三维数模

　　该模型还原的雅克38是苏联时期研发的轻型舰载垂直起降攻击机，主要配属基辅级载机巡洋舰使用，承担舰队近程防空、对海突击、滩头火力支援任务，是苏联海军列装的唯一量产型垂直起降固定翼作战飞机，适配无弹射器、无长距离拦阻降落跑道的载机舰作业场景，解决了当时苏联海军缺乏舰载固定翼航空兵的核心痛点。从结构设计逻辑来看，该机型采用中单翼常规布局加单垂尾设计，机身沿纵轴分为前机身航电与座舱段、中部动力与燃油舱段、后机身尾喷与设备舱段三个核心分段，机翼为可向上折叠的小后掠角梯形翼，折叠后整机横向占用宽度可压缩至原翼展的40%左右，能够适配载机舰下层机库的有限停放空间，也能满足升降机的尺寸边界要求，这一设计是舰载机区别于陆基飞机的核心特征之一。

　　动力系统采用升力发动机加巡航喷口转向的组合方案，座舱后部串列布置两台升力发动机，仅在垂直起降阶段启动提供垂直升力，主巡航发动机的尾喷口可沿水平轴向下偏转90度，配合翼尖、机尾的姿态控制喷口，在垂直起降阶段实现三轴姿态稳定，不需要依赖甲板弹射装置或者拦阻索即可完成起降作业，对载舰的配套设施要求极低。模型还原了机身表面的气动细节，包括机头的多棱边雷达罩外形、座舱盖的水滴形流线轮廓、机身侧面的辅助进气口格栅、机翼后缘的操纵面铰链结构、垂尾根部的冷却空气开口、尾部的可偏转喷口外形，所有气动外形的曲面过渡均符合实机的测绘数据，没有出现曲面失真或者结构错位的问题。

　　从尺寸适配角度，该模型可通过比例缩放适配不同场景的使用需求，若要制作1:72比例的静态展示模型或者仿真教具，只需将原始模型的整体尺寸缩放至原尺寸的13.8%即可，缩放后所有结构细节不会出现失真，各部件的相对位置精度能够满足展示级模型的公差要求。在实际工程应用场景中，该数模可用于航空科普教具的结构拆解演示、舰载机甲板调度仿真的场景搭建、垂直起降飞行器气动布局的教学参考，也可作为同类型垂直起降战机方案设计的外形参考基准，帮助设计人员快速理解升力发动机加转向喷口布局的结构布置逻辑，梳理垂直起降阶段的重心匹配、推力分配的设计要点。

　　模型的机身结构预留了航电设备舱、起落架舱、动力舱的内部空间占位，若需要进一步细化内部结构，可在现有外形基准上进行内部结构的深化设计，不需要重新构建外部气动曲面，能够大幅缩短同类型机型的建模周期。机身表面的维护口盖、天线基座、武器挂点的位置均按照实机布置还原，可直接用于外挂载荷的匹配设计，或者地勤作业场景的仿真模拟。机翼的折叠转轴位置、折叠角度均符合实机的设计参数，可直接设置运动副模拟机翼折叠、展开的动作过程，用于机库调度、甲板转运的动态仿真场景。起落架的结构形式为前三点式，前起落架布置在座舱下方，主起落架布置在机身中部两侧，轮距与轴距参数符合舰载机着舰的稳定性要求，能够承受垂直降落阶段的冲击载荷，模型还原了起落架的支柱、轮胎、收放机构的外形轮廓，可直接用于起落架收放动作的仿真演示。
