苏联图-16双发喷气式多用途战机三维造型

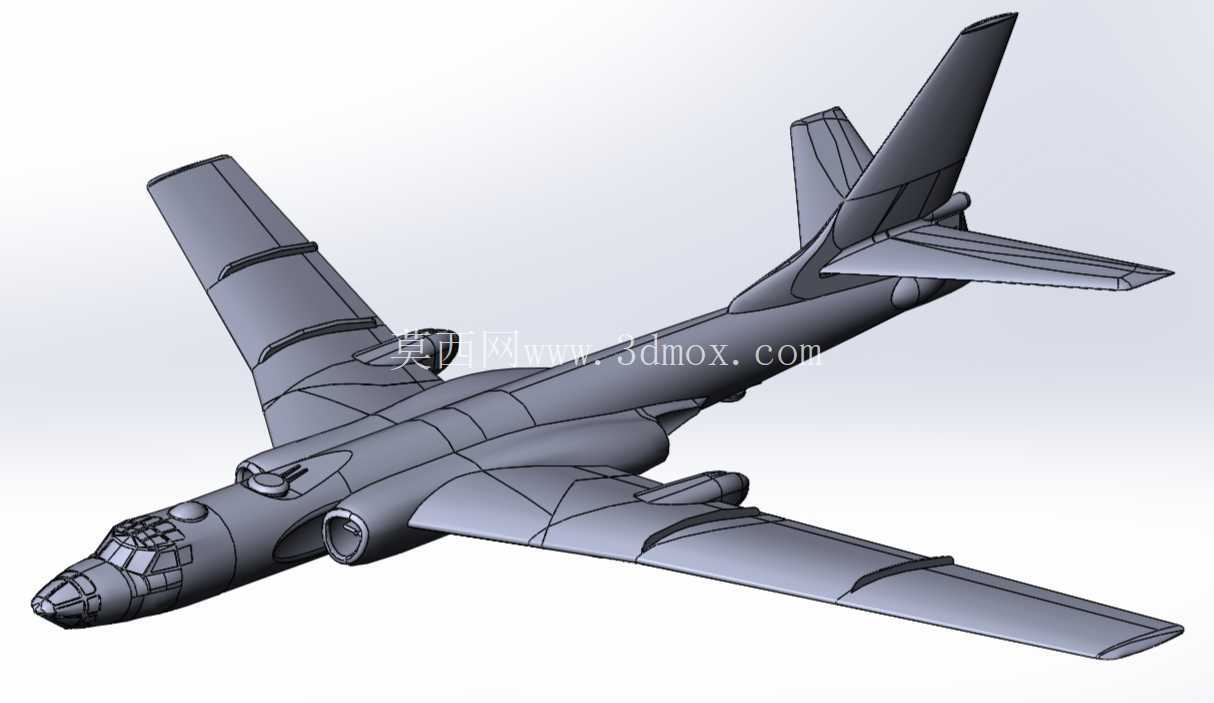

　　这款图-16战机的三维建模，首先围绕航空装备仿真、教学演示、军事装备展陈等核心应用场景展开，还原了苏联时期双发喷气式多用途战机的真实结构特征。从实际用途维度看，图-16作为苏联列装的重型双发喷气式多用途战机，可执行战术轰炸、侦察、反舰等多种任务，建模过程中完整保留了其作为喷气式轰炸机的核心功能结构特征，没有做过度的艺术化简化。建模时首先梳理了该机的气动布局逻辑：采用后掠翼常规布局，机身中段为内置弹舱结构，两侧翼根处布置两台喷气发动机，这种布局在当时的设计思路下，平衡了高速飞行的气动阻力与大载弹量的空间需求，机翼后掠角度匹配高亚音速飞行的气流特性，尾翼采用单垂尾加水平安定面的设计，保证飞行过程中的航向与纵向稳定性。

　　外形尺寸方面，建模严格参考真机的比例关系，机身长细比匹配重型轰炸机的载荷需求，机翼展长与机身长度的比例符合原始设计的升阻比要求，机身截面从机头的领航舱段逐步过渡到中段的等直径舱段，再到尾段的收缩段，整个曲面过渡连续，没有出现曲率突变的问题，机头位置的领航员透明舱罩、机身上部的炮塔座、翼下的发动机短舱都做了分件处理，方便后续做结构拆解演示。安装边界的处理上，建模时预留了机翼与机身的对接结构位置，发动机短舱与机翼的连接面做了贴合处理，尾翼与机身尾段的对接位置也匹配了原始的安装角度，水平尾翼的安装角、垂尾的后掠角度都和真机参数保持一致，起落架舱的位置在机身下部与机翼根部，舱门的开合边界也做了明确的结构划分。从设计思路还原的角度，这款模型没有省略关键的结构特征：机翼上的翼刀结构做了等比例还原，这种结构是早期后掠翼飞机用来阻止翼尖气流分离的典型设计，机身表面的蒙皮分块线、检修口盖位置都做了凹陷处理，还原真机的蒙皮拼接特征，机头的玻璃领航舱做了分层结构，区分了框架与透明部分，机尾的尾炮塔位置也保留了对应的结构轮廓。针对不同的使用场景，模型的曲面精度做了分级处理：机身外表面的曲面G2连续，满足渲染展示的光滑度要求，内部的弹舱、发动机舱等结构如果做拓展建模时，现有外模的边界可以直接作为内部结构的安装基准，不需要重新调整外形轮廓。

　　在气动特征的还原上，机翼的翼型厚度从翼根到翼尖逐步减薄，前缘后掠角保持一致，后缘的襟翼、副翼位置做了明确的区域划分，方便后续做动画演示时设置舵面偏转的运动轴。发动机短舱的进气口采用圆形截面，逐步过渡到与机翼连接的半埋式结构，尾喷口的截面也做了收敛处理，匹配喷气发动机的排气特征。整个模型的坐标系原点设置在机身重心投影位置，也就是机翼平均气动弦长的前端点附近，方便后续做飞行力学仿真时设置重心参数，各部件的层级关系按照真机的装配逻辑划分：机身作为主装配体，机翼、尾翼、发动机、起落架、炮塔作为子装配体挂载在主装配体下，每个子部件的枢轴点都设置在实际的转动轴位置，比如水平尾翼的枢轴点在安定面与舵面的铰接线上，方向舵的枢轴点在垂尾后缘的铰接位置，不需要额外调整坐标就可以直接做舵面偏转的运动仿真。

　　对于航空教学场景来说，这款模型可以直接用来讲解早期喷气式轰炸机的布局演变，对比图-16与后续衍生型号的结构差异；对于军事展陈场景，模型的外形精度满足3D打印实体模型的要求，曲面没有破面、重叠面等问题，壁厚设置可以根据打印需求调整；对于仿真演示场景，模型的气动外形数据可以直接导入流体仿真软件做初步的气动特性计算，不需要重新修复几何。建模过程中特意规避了容易出错的结构比例问题：比如早期很多同类模型会把机翼的后掠角度做小，导致整机比例失调，这款模型反复核对了机翼前缘、后缘的后掠角度，保证和真机一致；发动机短舱的长度与直径比例也做了校准，不会出现短舱过长或者过短的问题；机头的长度与机身总长度的比例也匹配原始设计，不会出现机头过短导致的外形失真。机身表面的天线、凸起物等小特征也做了适当还原，既不会因为特征过多导致模型面数过高，也不会因为省略特征导致外形辨识度不足，机身上的观察窗、炮塔的射击窗口都做了凹陷处理，区分于机身蒙皮的曲面。
