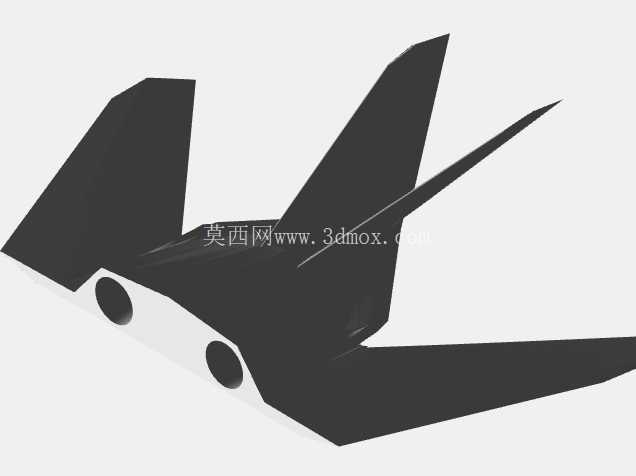

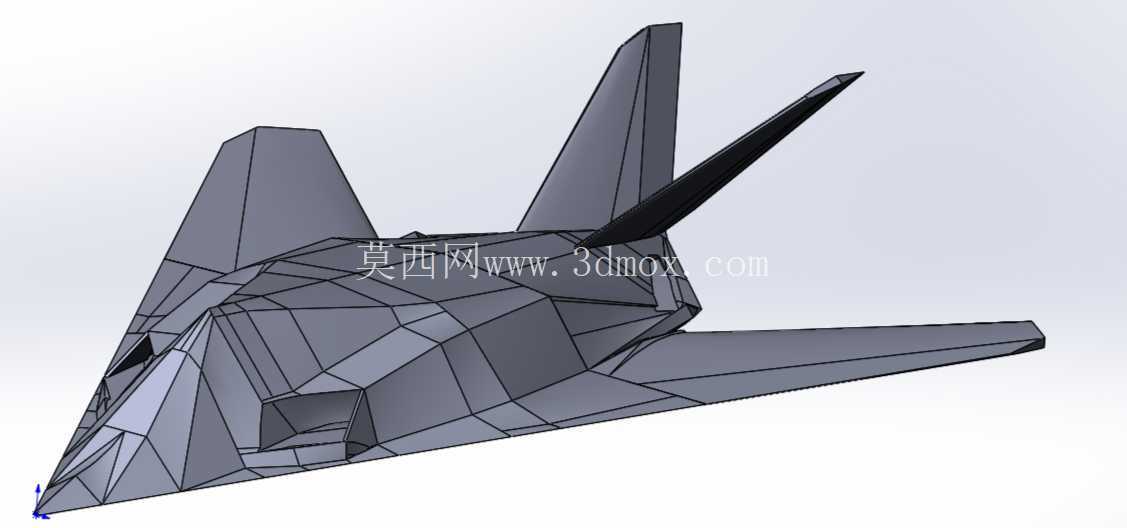

洛克希德F-117夜鹰隐身攻击机三维数模

该模型还原的F-117是世界上首款正式列装的隐身战术攻击机，其设计核心围绕雷达低可探测性展开，整体采用多面体棱角拼接的气动布局，完全摒弃了传统作战飞机的曲面机身设计，通过大量倾斜的平面结构将入射雷达波反射到非探测方向，从根源上降低雷达回波强度。在实际作战场景中，该机型主要承担纵深打击任务，可在敌方防空网未察觉的状态下突防，对高价值地面固定目标实施精确打击，曾在多场局部战争中承担首轮空袭的踹门任务，负责摧毁敌方防空指挥节点、通信枢纽、战略预警设施等核心目标，为后续非隐身作战机群开辟安全突防通道。

从结构设计逻辑来看，全机所有蒙皮接缝、舱门边缘均采用锯齿化处理，避免出现直缝隙形成的雷达波强反射腔体；进气道采用背负式布局搭配屏蔽格栅，既可以避免地面雷达直接照射到发动机压气机叶片形成强反射源，也能在大仰角飞行状态下优化进气效率，同时屏蔽格栅的网格尺寸经过严格计算，可将入射的长波雷达信号散射衰减。尾翼采用大角度外倾的V型布局，替代传统的垂直尾翼与水平尾翼组合，在保证航向与俯仰操纵效率的同时，进一步减少垂直方向的雷达反射截面；机身表面涂覆有含铁氧体颗粒的吸波涂层，可将接触到的雷达波能量转化为热能耗散，配合多面体外形实现全向雷达隐身。

在尺寸与安装边界设计上，模型严格对应实机的比例关系，整机长度与翼展的比例约为1.12:1，机身截面为菱形过渡，所有外露的传感器、天线均采用保形设计嵌入机身内部，无突出于机身轮廓的外置结构；起落架舱、武器舱均设置在机身腹部，舱门闭合后与周边蒙皮完全齐平，保证外形的连续多面体特征。在进行1:72比例缩放制作实物模型时，需将原始模型的所有线性尺寸统一缩放至原尺寸的13.8%，即可保证比例精度符合航模制作的公差要求，缩放后需重点检查各棱角的拼接公差，避免因缩放变形导致多面体面与面之间出现缝隙，破坏外形的隐身特征还原度。

从功能特性还原角度，模型完整保留了全机的气动操纵面划分，机翼后缘的升降副翼、V型尾翼的方向舵面均按照实机的偏转边界做了结构预留，可用于后续的飞行动力学仿真验证；机身腹部的内置武器舱结构也做了腔体还原，可匹配对应比例的精确制导武器模型装配，用于展示该机的内埋式武器挂载方案，避免外挂武器形成额外雷达反射源的设计逻辑。在三维建模过程中，所有平面的倾斜角度均经过严格的角度校核，相邻平面的夹角均符合隐身设计的反射角要求，没有出现曲面过渡破坏反射路径的问题，整体拓扑结构简洁，可直接用于3D打印制作实体航模，也可用于隐身技术原理的教学演示、军用航空器结构设计的参考案例。

在实际工程应用中，该类隐身战机的数模可用于防空雷达反射特性的仿真测试，通过导入电磁仿真软件计算不同入射角度下的雷达回波强度，为防空预警系统的目标识别算法提供训练样本；也可作为隐身飞行器设计的参考案例，帮助结构设计人员理解多面体隐身布局的设计逻辑，掌握外形隐身与气动效率之间的平衡方法，在后续的隐身无人机、隐身有人机设计中优化外形结构，在保证飞行性能的前提下最大化降低雷达反射截面。
