民用货运运输飞机外观结构三维数模

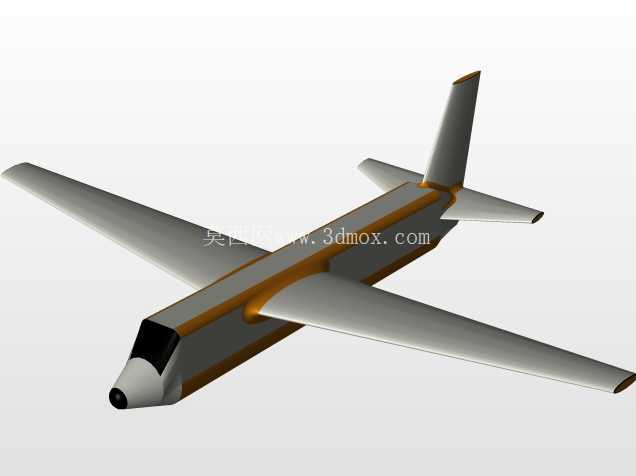

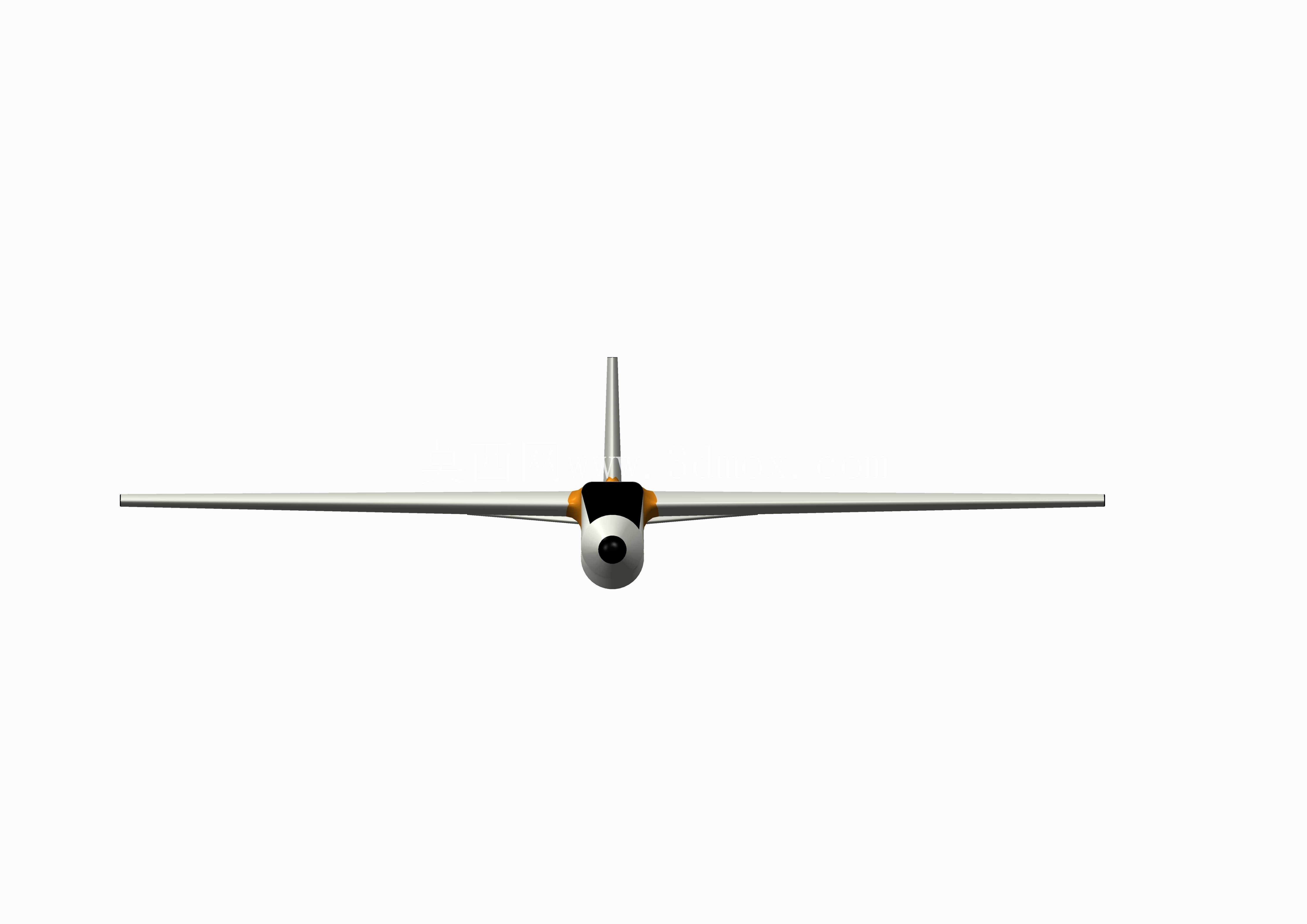

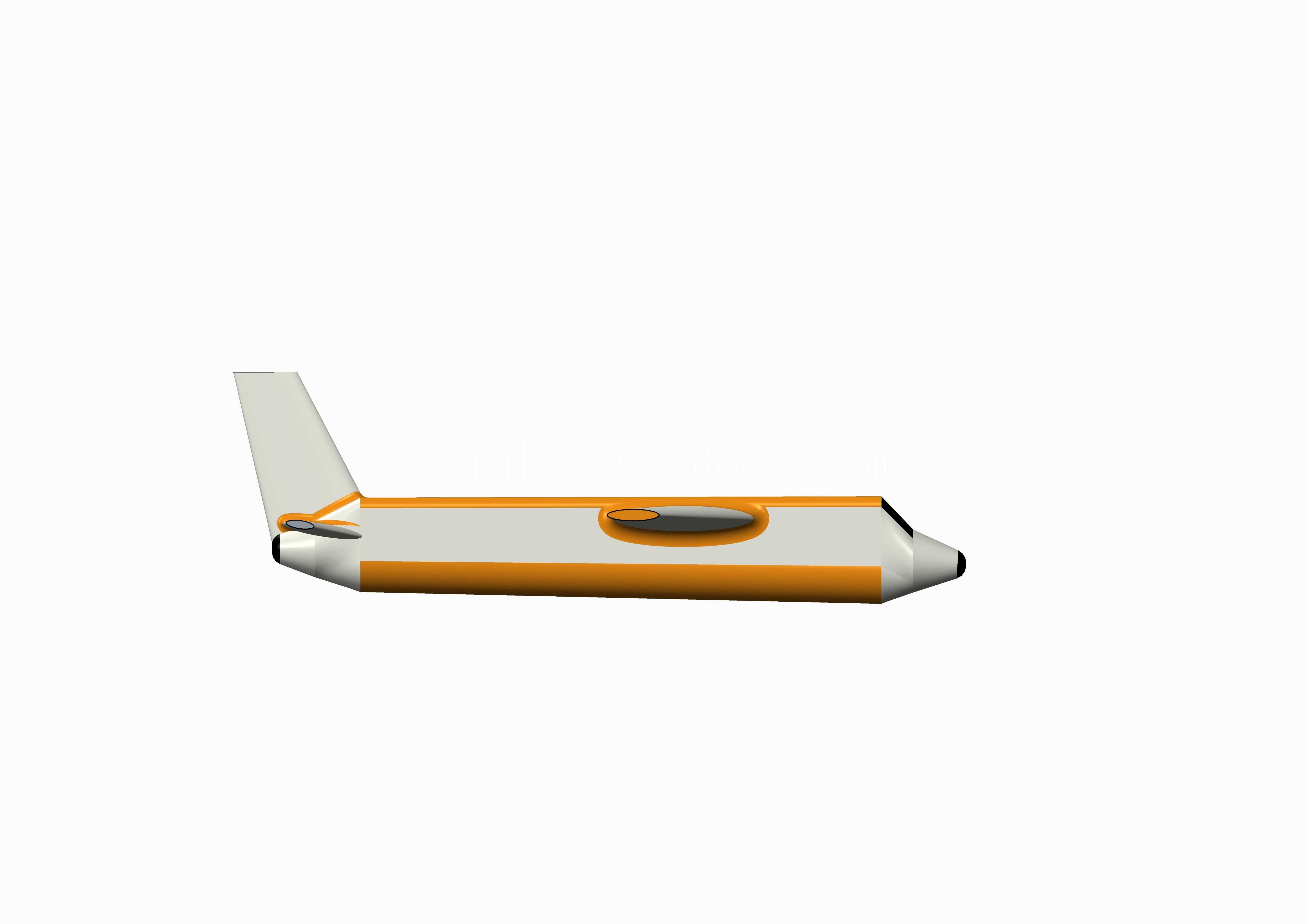

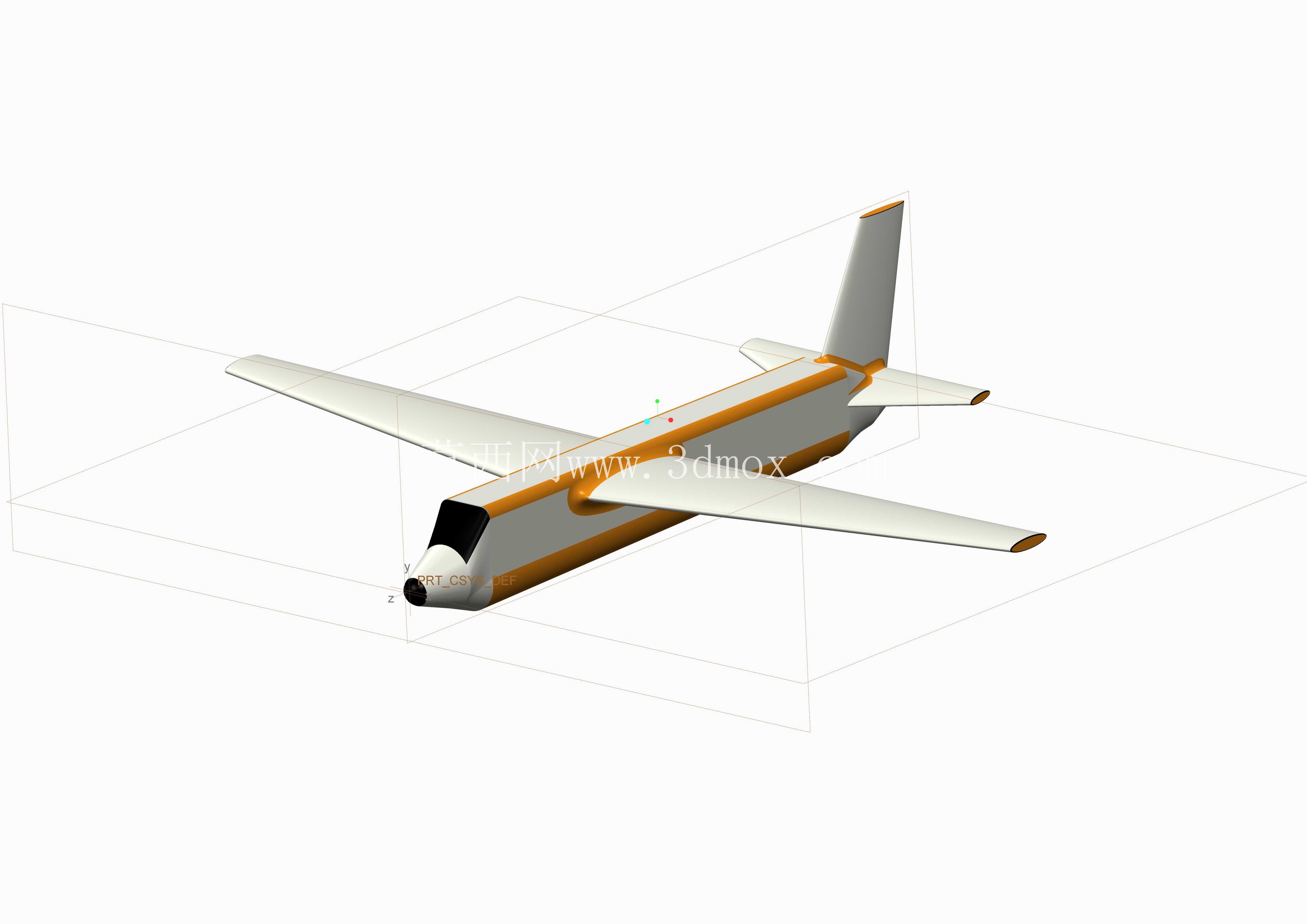

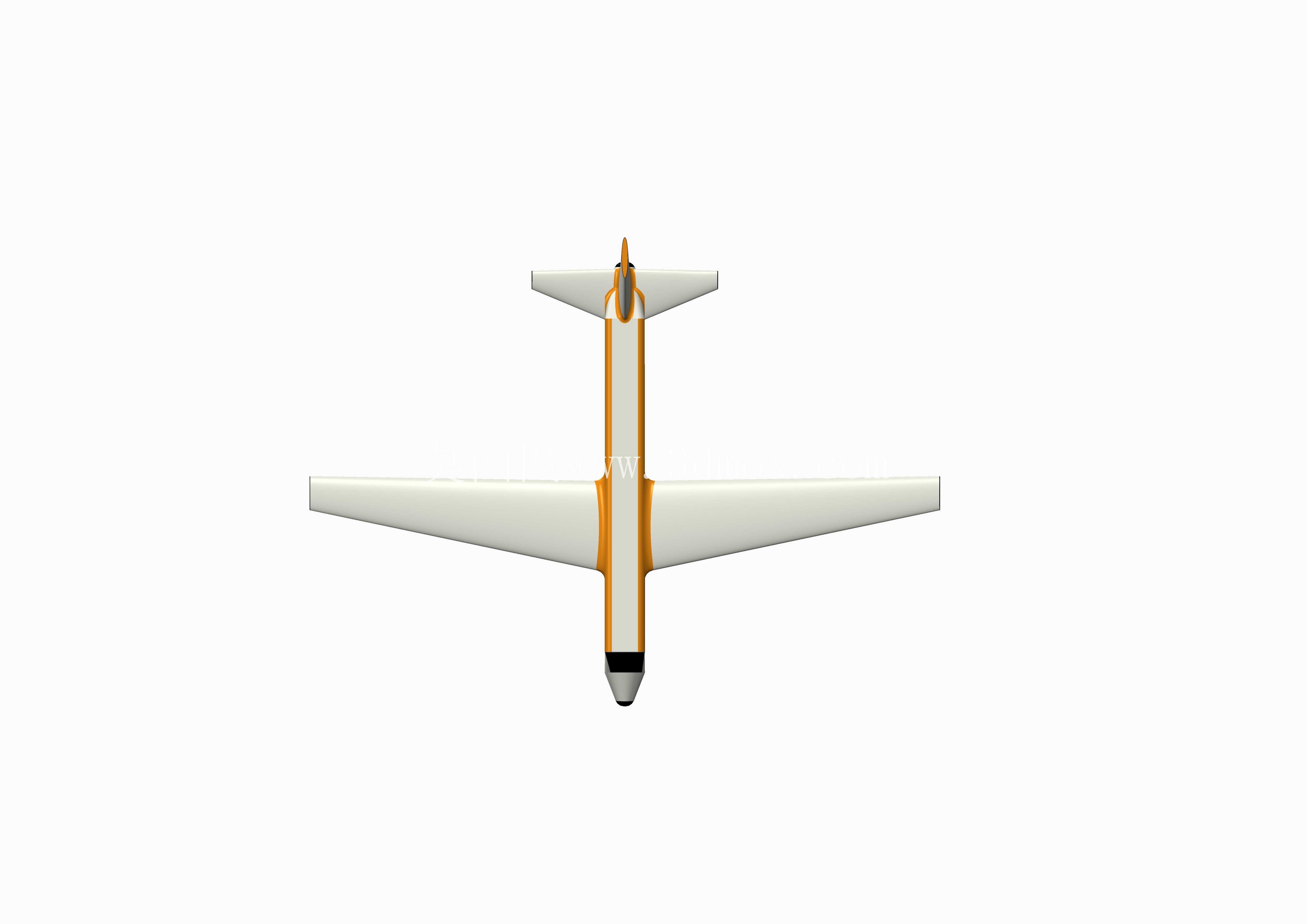

本次呈现的货运飞机三维结构数模，围绕支线航空货运场景的实际使用需求搭建，整体采用常规上单翼布局搭配T型尾翼构型，机身主体为等截面直筒段加首尾整流段设计，能够最大化利用机身内部货舱空间，适配标准航空集装箱、散货托盘的装载边界要求。从实际应用场景来看，这类构型的货运飞机主要承担中短程支线货运任务，可在通航机场、简易铺装跑道完成起降，服务于电商快递跨区域调拨、工业零部件紧急运输、生鲜冷链高时效配送等场景，相比客运改装货机，原生货运构型的机身地板承重阈值更高，货舱门开口尺寸可适配大件货物装卸，无需对机身承力结构做二次改装。

从设计思路层面拆解，数模构建阶段优先还原了货运机型的核心结构特征：机翼采用大展弦比平直翼设计，翼根与机身上部承力框直接连接，不占用货舱内部有效装载空间，机翼后缘预留了襟翼、副翼的安装位，可匹配低速起降阶段的升力需求；动力舱布置于机翼下方，预留了发动机安装接口与维护操作空间，地勤作业时可直接在地面完成发动机常规检查与部件更换，无需额外登高作业平台。机身前段设置独立的驾驶舱区域，与后部货舱通过耐压隔框分隔，隔框位置预留了货舱压力调节、消防管线的布设通道，机身尾部采用上翘式整流设计，可避免大迎角起降阶段尾部擦地，同时尾部可根据改装需求选装尾舱门，满足大件货物从尾部装卸的使用需求。

起落架部分采用前三点式布局，前起落架布置于驾驶舱下方承力结构处，主起落架对称安装于机身下部两侧的起落架舱内，收起后可完全收纳于机身整流罩内，不破坏机身整体气动外形，起落架的安装边界严格匹配机身承力框的位置，载荷可直接传递至机身主承力结构，避免局部应力集中。尾翼部分的垂直尾翼与水平尾翼均采用对称翼型，水平尾翼安装于垂直尾翼顶端，可避开机翼下洗气流的干扰，提升飞行阶段的姿态控制稳定性，舵面位置预留了操纵机构的安装空间，可匹配飞控系统的作动行程要求。

从外形尺寸与安装边界来看，数模严格按照支线货运飞机的常规比例构建，机身筒段内径可适配两个并排标准LD3航空集装箱的装载宽度，货舱地板高度与常规机场货运装卸平台高度匹配，无需额外调节平台高度即可完成货物装卸作业；机翼展长控制在支线机场停机位的宽度限制范围内，地面滑行阶段可适配通航机场的滑行道宽度要求，尾翼高度满足常规机库的净空高度限制，日常停放无需对机库做特殊改造。机身表面的蒙皮分块、检修口盖位置均按照实际维护需求设置，机翼前缘预留了防冰系统的安装空间，机身下部预留了起落架舱、设备舱的检修口位置，可满足日常定检的操作空间要求。

在结构细节处理上，数模还原了机身与机翼连接区域的整流外形，降低飞行阶段的干扰阻力，机身头部的雷达罩采用流线型整流设计，与机身前段平滑过渡，风挡位置的倾角符合飞行员视野要求，可满足起降阶段的前方视野覆盖。货舱区域的机身侧壁预留了系留挂点的安装位置，可根据货物固定需求安装系留索具，地板结构按照重载货运要求设置了横向加强筋，可承受集中载荷下的结构强度要求，避免货物装载过程中地板变形。整体数模的结构逻辑完全贴合实际货运飞机的设计规范，可用于航空类专业教学演示、货运机场地面保障设备适配验证、航空货运装载方案模拟等场景，结构分件清晰，各部件的装配关系符合实际工程逻辑，可直接用于结构拆解演示、装配工艺模拟等用途。
