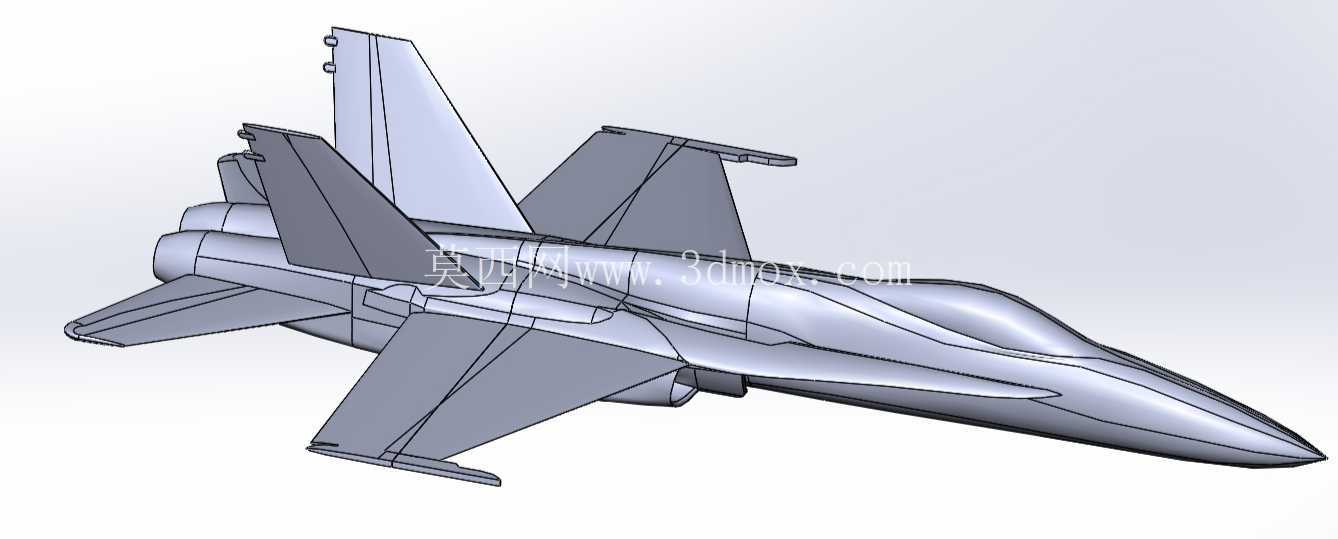

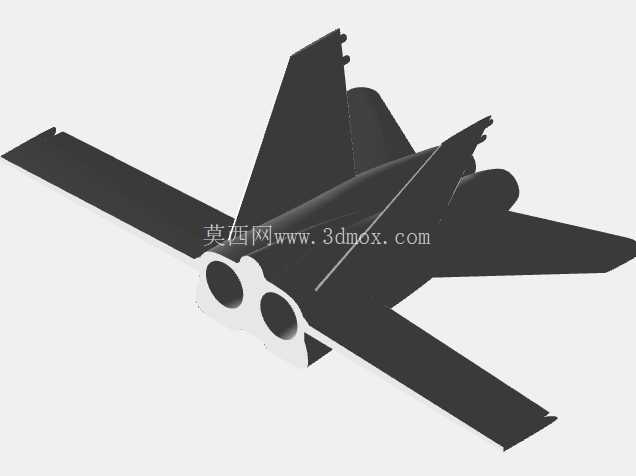

F/A-18大黄蜂舰载战斗机结构设计

　　该模型还原的F/A-18大黄蜂是美国海军列装的双发超音速舰载多用途战术飞机，核心应用场景为航母舰载机联队的对空拦截、对地对海精确打击、近距空中支援任务，可在航母飞行甲板、弹射器、拦阻索构成的舰载作业体系下完成起降部署，适配远海远洋机动作战、近海制空权争夺、两栖作战火力支援等实际作战场景。从实际用途来看，该机可同时承担制空作战与对面打击任务，既可以挂载空空导弹执行舰队防空、空中优势巡航任务，也可挂载反舰导弹、精确制导炸弹执行对海突击、对地纵深打击任务，双发布局提升了舰载作业的安全冗余，即使单台发动机出现故障，也能依靠剩余动力返回航母编队，大幅降低远海作业的事故风险。

　　从功能特性来看，模型还原了该机的气动布局特征：双垂尾外倾设计可在大迎角飞行状态下维持足够的航向稳定性，同时降低侧向雷达反射截面积；边条翼布局从机翼根部延伸至机头后方，在大迎角状态下可拉出稳定的脱体涡，为机翼提供额外的涡升力，提升低速着舰阶段的升力系数，适配舰载机低速进场的操控要求；机翼采用可折叠设计，折叠后整机横向占用甲板宽度可缩减40%以上，大幅提升航母机库、飞行甲板的停机密度，适配航母有限的空间存储要求；全动平尾与副翼、方向舵联动的操控面设计，可在跨音速、超音速飞行阶段维持足够的操控效率，满足高速机动、低空突防的操控需求。

　　从设计思路来看，建模过程中优先还原舰载机的特殊结构特征：首先是起落架结构，前起落架采用双轮设计并预留弹射器牵引杆安装接口，主起落架采用支柱式结构并配备大行程减震器，可承受弹射起飞阶段的瞬时大载荷、拦阻着舰阶段的垂直冲击载荷，起落架舱门的密封结构可抵御高盐雾、高湿度海洋环境的腐蚀；其次是机身结构，采用半硬壳式机身设计，进气道布置在机身两侧边条下方，可在大迎角状态下维持进气道气流均匀性，避免发动机喘振，机身内部预留航电舱、燃油舱、武器舱的结构空间，机翼下方预留多组武器挂点接口，可适配不同任务构型的载荷挂载需求；尾喷管采用可调收敛扩张结构，可匹配不同飞行速度下的发动机排气需求，提升推进效率。

　　从外形尺寸与安装边界来看，建模时严格匹配实机的比例关系，若采用1:72比例缩放，需将模型整体尺寸设置为实机尺寸的13.8%，该比例下模型可适配常规静态展示台座、仿真航母甲板场景的安装需求，整机长度、翼展、高度的比例关系严格符合实机参数，机翼折叠状态下的横向边界、垂尾高度边界均满足小比例模型的展示空间要求，各操控面的偏转角度范围也参考实机的实际偏转行程设置，可还原不同飞行姿态下的外形特征。建模过程中对机身曲面的连续性做了针对性处理，机头雷达罩的圆锥曲面、座舱盖的水泡型曲面、机身与机翼的过渡曲面均保持G2连续，避免曲面出现褶皱、棱角突兀的问题，还原实机的气动外形精度；尾翼与机身的连接结构、机翼折叠处的铰链结构、起落架与机身的连接加强结构均做了细节还原，可直观展示舰载机的结构受力传递路径，为航空装备结构认知、仿真场景搭建、静态模型制作提供精准的三维参考。
