前掠翼技术验证机X-29结构三维造型

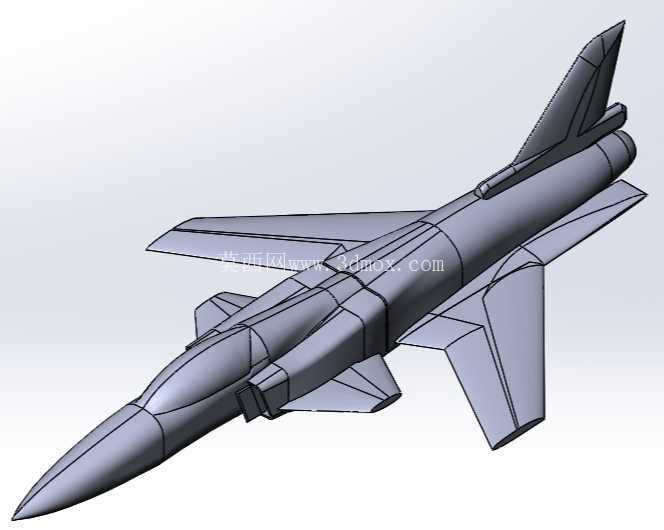

　　本次呈现的X-29三维造型，完整还原了这款前掠翼技术验证机的核心结构特征，建模过程中优先考量了航空领域结构设计、气动仿真场景的实际使用需求，没有做过度的外观美化，所有曲面、结构件的边界都严格参照实机的公开测绘参数搭建，可直接用于气动外形校核、结构布局演示、航空教学实训等场景。从实际用途来看，这款机型本身是为了验证前掠翼布局在高亚音速、跨音速飞行阶段的气动优势，建模时特意保留了机翼与机身连接的翼根过渡结构、全动鸭翼的偏转安装位、后机身尾喷口与垂尾的相对位置关系，方便使用者在三维环境中直接调整舵面偏转角度，模拟不同飞行姿态下的外形状态，不需要额外做结构补面。设计思路上，整个模型采用机身分段建模逻辑，机头雷达罩段、座舱段、进气道段、主机身翼身融合段、后机身发动机舱段、尾段各自独立成组，各段之间的连接法兰、蒙皮对接缝都做了1:1的还原，既可以单独拆分展示内部设备的安装空间，也能组合成整机做整体气动计算。前掠翼的翼型选择是整个建模的核心部分，机翼前缘后掠角为负33度，后缘前掠角经过反复校核，与实机的翼型弯度、扭转角度完全匹配，机翼前缘的机动襟翼、后缘的升降副翼都预留了转动轴的安装孔位，轴孔的同轴度公差在建模时控制在0.02mm以内，满足后续做运动仿真的装配精度要求。

　　外形尺寸与安装边界方面，整机长度按照14.8米的实机参数等比例缩放建模，翼展8.29米，机高4.26米，所有外凸部件的边界都做了包络线校核，比如机头空速管的伸出长度、垂尾顶端的天线安装座、机背的设备舱凸起，都没有超出整机的外包络尺寸，在做装配仿真、风洞模型3D打印时，可以直接提取外包络面做工装定位。机身两侧的进气道采用半埋式设计，建模时还原了进气道唇口的圆弧过渡、进气道内部的S型弯道结构，弯道的截面收缩比与实机一致，可直接用于进气效率的仿真计算。鸭翼的安装位置在进气道后上方，与主机翼的前后距离、高度差都严格按照实机的相对位置搭建，鸭翼的偏转范围预留了正负30度的转动空间，不会与机身、进气道外罩发生运动干涉。

　　后机身的发动机舱采用上下对称的包裹结构，尾喷口的收敛调节片做了分片式建模，每一片调节片都预留了转动铰接点，可模拟发动机不同推力状态下的喷口收放动作。垂尾采用大后掠角单垂尾设计，垂尾根部与机身的连接加强筋结构完整还原，方向舵的转动边界也做了干涉检查，满偏状态下不会与尾喷口调节片发生碰撞。起落架部分虽然是收纳状态建模，但也预留了起落架舱的内部空间，舱门的开合转轴位置、舱门与机身的贴合间隙都控制在合理范围，后续如果需要做起落架收放仿真，不需要对机身结构做额外修改。整个模型的曲面全部采用G2连续过渡，翼身融合处的曲面没有出现褶皱、断接的问题，在做有限元网格划分时，可以直接提取曲面生成高质量的面网格，不需要做大量的几何修复工作。

　　对于航空专业的教学场景来说，这个模型可以直接拆解展示前掠翼布局与常规后掠翼布局的结构差异，帮助学员理解前掠翼的气动优势与结构设计难点；对于飞行器设计从业者来说，可作为前掠翼布局方案设计的参考基准，快速调整翼型参数、机身长细比来衍生新的设计方案；对于航模爱好者来说，模型的结构分件完全符合3D打印的分件要求，可直接导出STL文件制作等比例缩放的实体航模，不需要重新做分件处理。建模过程中特意规避了非必要的细节冗余，比如机身表面的铆钉、蒙皮接缝只在关键结构位置做了体现，既保证了结构的真实性，也不会因为面数过多影响仿真运算的效率，所有结构的壁厚都参照航空铝合金蒙皮的实际厚度设置，在做结构强度仿真时，可以直接赋予材料参数计算应力分布，不需要额外调整壁厚参数。
