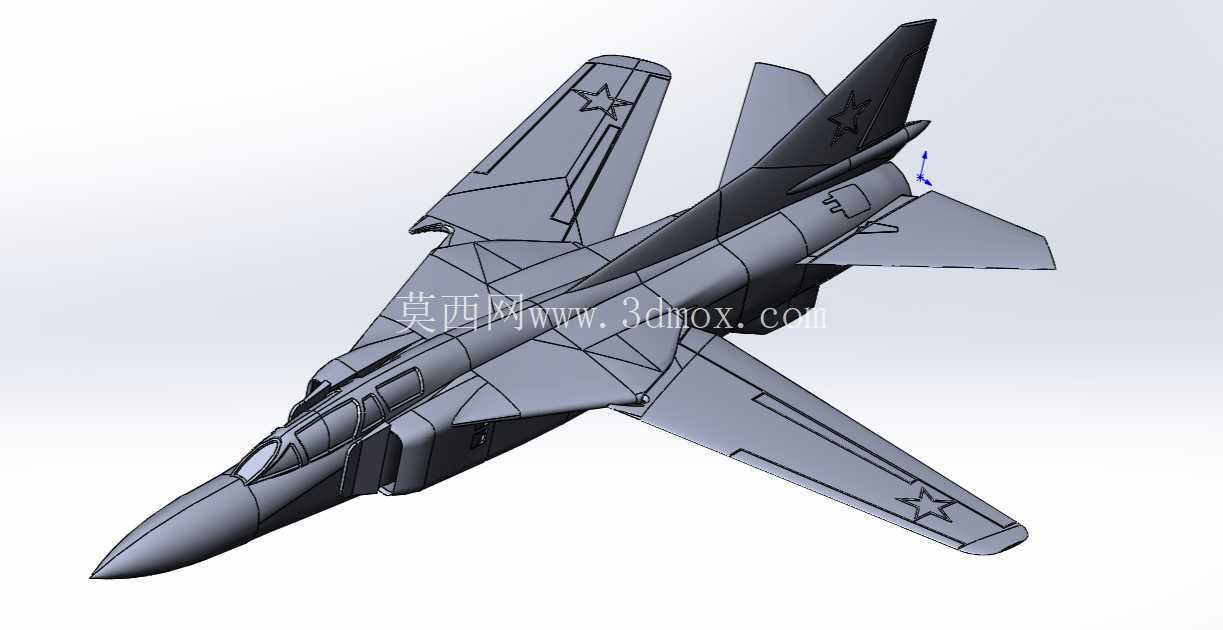

米格23UB变后掠翼歼击机三维结构

本次建模还原的米格-23UB双座型歼击机，是苏联时期研发的第三代多用途变后掠翼作战机型，建模过程严格参照实机测绘数据完成，整体气动外形与结构分件完全匹配实机装配逻辑。从实际应用场景来看，该机型曾列装于多个国家的空中作战单位，承担制空拦截、对地战术打击、飞行员换装训练等多重任务，变后掠翼的设计核心是为了平衡低速起降、亚音速巡航、超音速突防三种完全不同飞行状态下的气动需求，这也是冷战时期航空装备领域为兼顾多任务能力做出的典型技术探索。

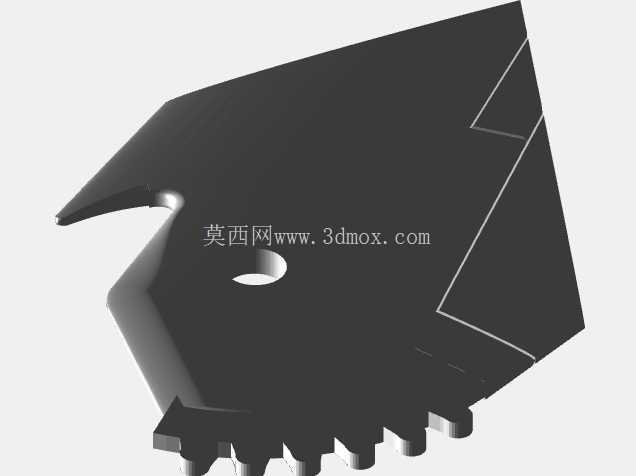

建模过程中优先处理了机翼变后掠机构的运动边界，机翼转轴位置严格对应实机翼根承力结构位置，当机翼处于最小后掠角状态时，翼展完全展开，此时整机升阻比达到最优，适配短距起降与低速巡航场景，能够在前线野战机场的短跑道条件下完成起飞动作；当机翼调整至最大后掠角时，机翼整体收合至与机身趋近平行的状态，此时整机空气阻力大幅降低，能够满足超音速冲刺飞行的气动要求，适配高速拦截、快速突防的作战需求。机身部分采用半硬壳式结构建模，机头进气道调节锥、座舱串列双座布局、垂尾与平尾的相对位置、机身表面的维护口盖、蒙皮铆接分块都按照实机结构做了分件处理，尾翼部分的安定面与操纵面做了独立的结构分层，能够直观展示舵面的偏转活动范围。

从尺寸边界来看，建模严格遵循实机1:1比例还原，机身长度、翼展变化范围、机高、起落架轮距等参数均匹配实机地面停放与空中飞行的尺寸要求，起落架部分做了收放机构的结构还原，前起落架与主起落架的收放舱位置、撑杆结构、机轮规格都对应实机设计，能够直观展示地面停放状态下的整机重心分布与地面支撑边界。机身表面的红星标识、天线布局、减速板位置、尾喷口结构都做了细节还原，串列双座的座舱盖采用分段式结构，前座为飞行学员位置、后座为飞行教官位置，座舱内部的仪表板、驾驶杆、弹射座椅安装位都预留了结构接口，可根据后续需求追加内构细节。

针对模型的实际使用场景，该三维结构可用于航空装备教学演示、变后掠翼机构原理展示、静态比例模型制作参考、航空题材仿真场景搭建等方向，建模时对曲面做了连续顺滑处理，机翼与机身的过渡曲面无明显折角，完全匹配实机的气动修形逻辑，避免了曲面断层导致的气动外形失真。在处理变后掠翼的转动结构时，特意预留了机翼转动的运动副间隙，能够直观演示不同后掠角状态下机翼与机身、平尾之间的位置干涉情况，验证不同飞行状态下的结构活动边界，这部分结构处理也能为同类变后掠翼飞行器的结构设计提供参考。机身下部的武器挂架位置做了对应标识，可根据不同任务场景匹配对应的外挂载荷模型，还原不同作战构型下的整机挂载状态。
