苏制变后掠翼战机Cy-17等比例建模

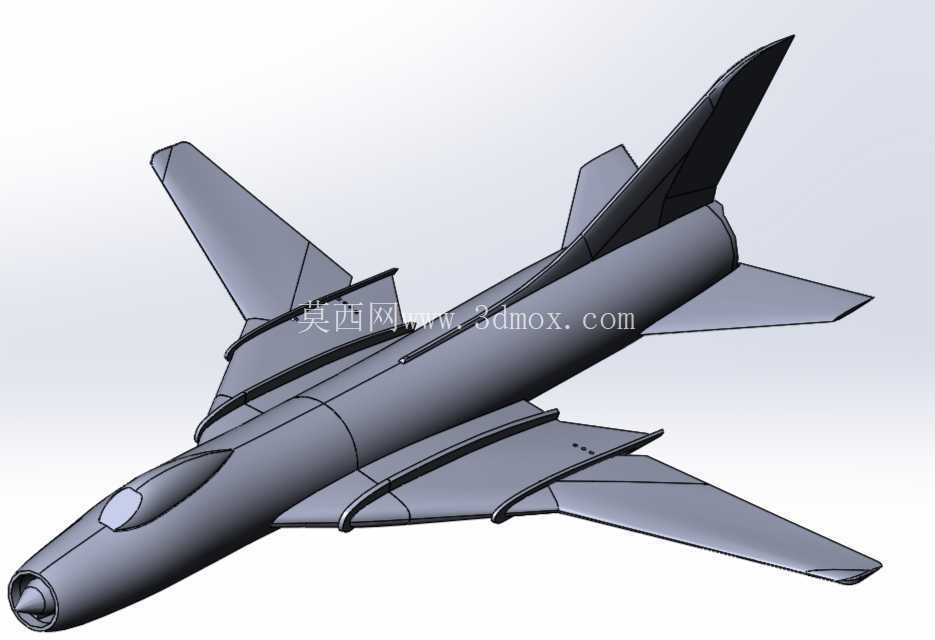

　　本次建模还原的是苏联首款采用变后掠翼设计的战术战机，这类机型在航空装备发展历程中，主要承担跨音速突防、不同高度层作战的任务，变后掠翼的设计核心是平衡低速起降、亚音速巡航与超音速冲刺阶段的气动需求——起降阶段机翼展开至小后掠角，获得更大升力系数，缩短滑跑距离；高速飞行时机翼收拢至大后掠角，降低激波阻力，提升飞行速度上限。从建模的结构细节来看，机身采用符合跨音速面积律的蜂腰修形，机头进气道的唇口做了圆弧过渡处理，避免大迎角状态下的进气畸变，座舱盖的曲面弧度贴合飞行员视野需求，同时保证气动表面的连续性，减少局部紊流产生。

　　机翼部分的转轴位置设置在机身中部承力框段，这一位置的选择需要兼顾机翼转动时的重心变化与机身承力结构的载荷传递，建模时还原了机翼后缘的襟翼、副翼分区，以及翼下挂点的安装接口，这些接口的位置需要匹配机载弹药、副油箱的挂载重心范围，避免飞行过程中出现过大的配平力矩。尾翼部分采用全动平尾加单垂尾的布局，垂尾后掠角度与机身纵向轴线的夹角经过气动测算，保证大侧滑角状态下的方向稳定性，平尾的转轴位置设置在垂尾根部前方，避开机翼下洗气流的强干扰区，提升操纵效率。

　　针对1/72比例的模型应用场景，建模时特意做了尺寸缩放的适配处理，当缩放至原始尺寸的13.8%时，各部件的安装间隙、曲面衔接精度都能满足静态展示模型的装配要求，不会出现部件干涉、曲面错位的问题。这类战机模型的应用场景覆盖多个领域：在航空科普场景中，可作为教学道具直观展示变后掠翼战机的结构布局，帮助受众理解不同后掠角对应的飞行状态；在静态模型制作领域，精准的三维数模是后续开模、3D打印制作实体模型的核心依据，建模时预留的装配定位孔、分模线位置，能大幅降低后续实体模型的制作难度；在军事仿真场景中，轻量化的数模可用于空战战术模拟的可视化载体，还原不同飞行姿态下的气动外形特征。

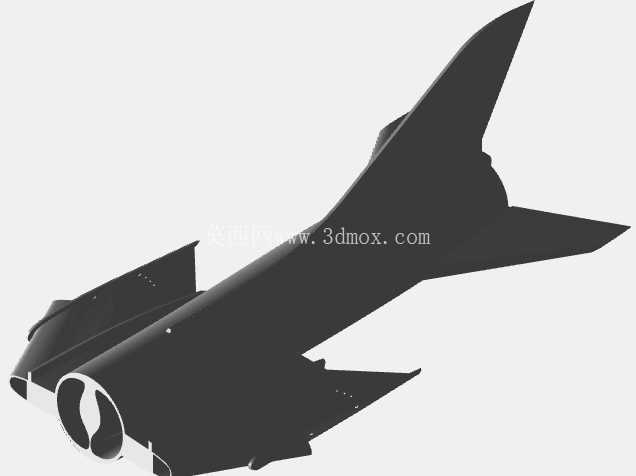

　　建模过程中，机身的长细比、机翼的展弦比、各操纵面的偏转角度范围都严格参考实机的气动参数，没有做夸张的艺术化修改，保证外形还原度的同时，机身内部预留了足够的空腔结构，可适配后续加装动力组件、遥控组件的改装需求，机翼与机身的连接结构采用插拔式设计，方便不同后掠角状态的展示切换，尾喷口的内部做了收敛扩张段的曲面还原，即使是静态展示也能体现动力段的结构特征。起落架舱的位置设置在机翼根部与机身的衔接段，舱门的开合角度、起落架的收放轨迹都在建模时做了运动干涉检查，保证收放过程中不会与周边结构发生碰撞，机身表面的蒙皮分块线、检修口盖位置也做了细节还原，提升模型的写实程度。
