紧凑型管壳式换热设备三维结构设计

　　在化工、暖通、能源动力、制冷等多个工业场景中，管壳式换热器始终是热量传递环节的核心通用设备，传统管壳式设备往往存在占地空间大、安装适配性差的问题，尤其在撬装集成设备、车载移动换热单元、狭小空间工艺管线改造等场景中，常规尺寸的管壳换热器很难满足安装边界要求，紧凑型管壳式换热结构的设计优化，正是针对这类场景痛点展开。这款结构在设计阶段就把空间利用率放在核心位置，没有沿用常规管壳换热器的长径比经验值，而是通过调整壳程折流结构、优化管束排布方式，在保证换热效率满足工艺要求的前提下，尽可能压缩设备整体轴向长度，同时控制径向尺寸，让设备整体占用的安装空间较同换热功率的常规产品缩小近三成。

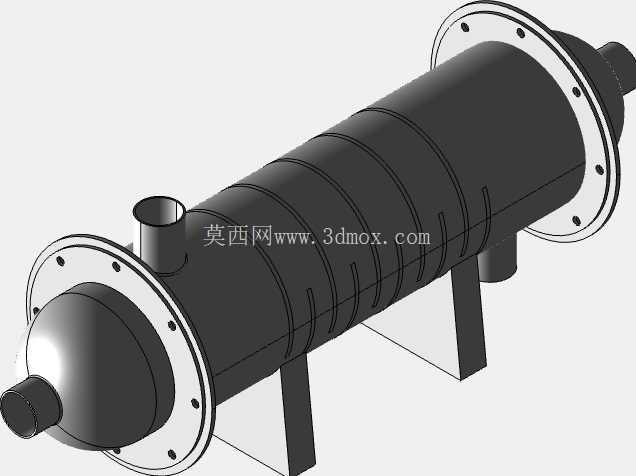

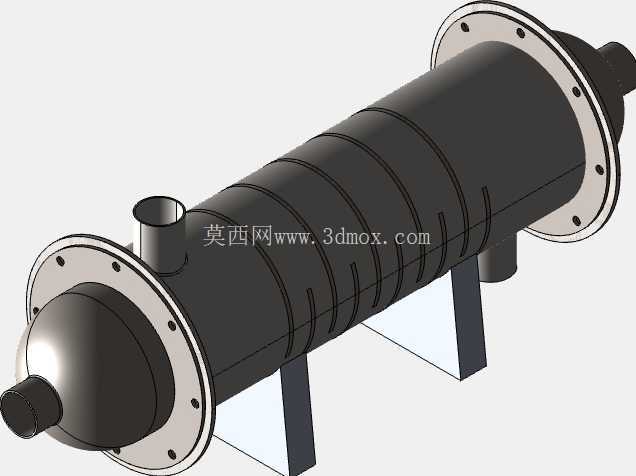

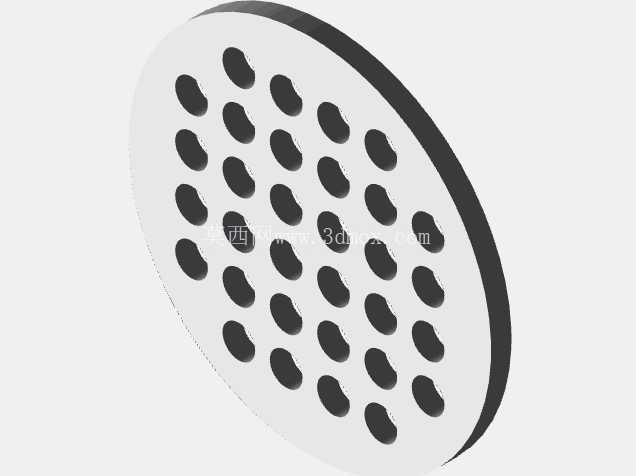

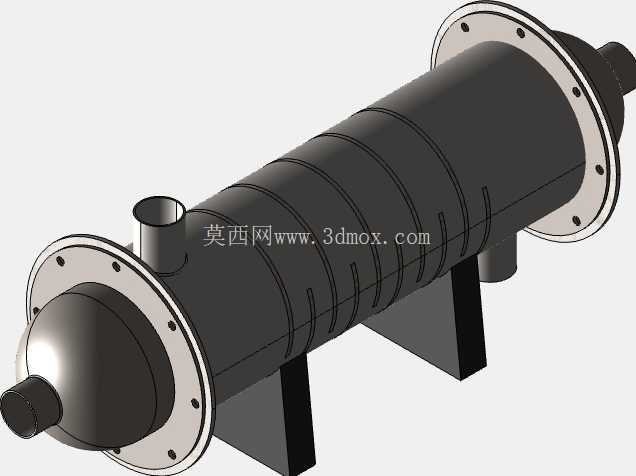

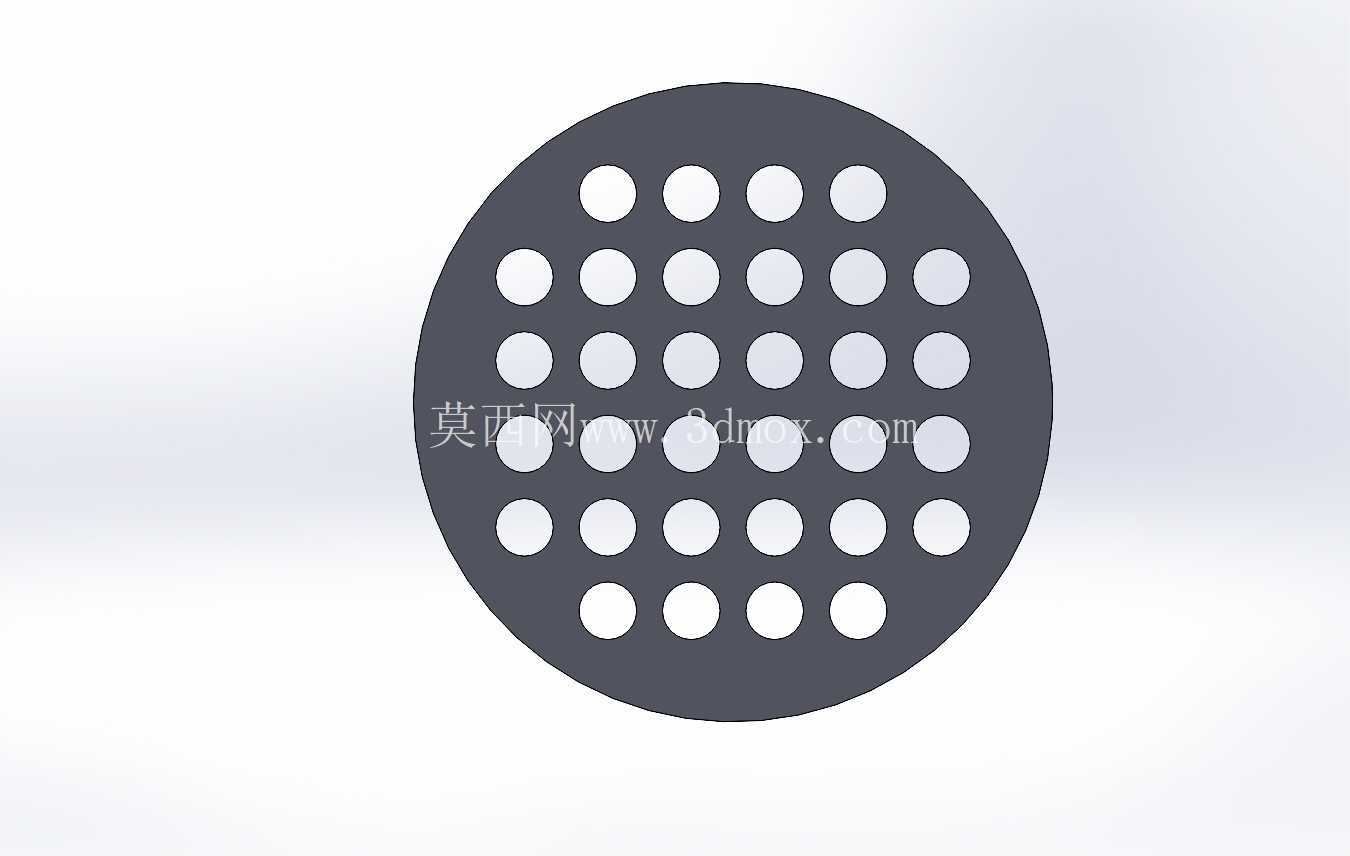

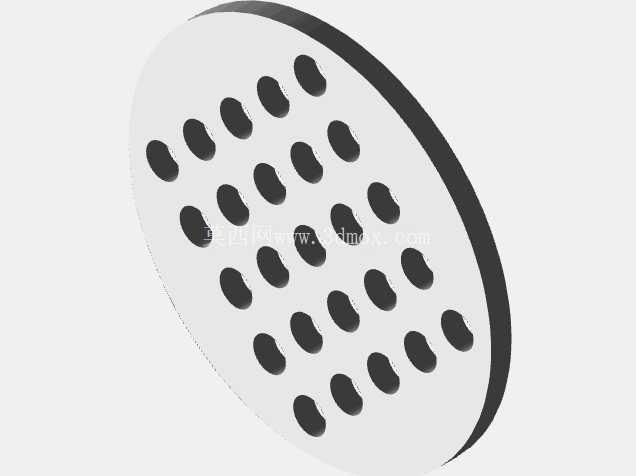

　　从结构功能来看，设备两端采用法兰快开式端盖结构，管程与壳程的介质接口分别设置在端盖中心位置与壳体侧上方、侧下方，能够适配逆流、顺流等多种介质流动形式，壳程外壁设置的环形加强筋结构，既可以提升壳体承压能力，避免薄壁壳体在额定工作压力下出现形变，也能在一定程度上减少壳体对外的热量散失，降低无效热损耗。底部的支撑支座采用焊接式鞍座结构，两个支座的安装孔位间距经过匹配计算，既可以保证设备安装后的稳定性，避免运行过程中因介质流动振动出现位移，也预留了足够的管线安装操作空间，方便现场对接进出口管路、安装温度压力检测仪表。设计过程中，针对壳程介质的流动特性做了流道优化，调整了折流板的间距与缺口角度，减少壳程介质的流动死区，让换热管束表面的介质流动更均匀，避免局部流速过低导致的结垢、换热效率衰减问题，同时也控制了介质流经设备的阻力降，不会额外增加系统循环泵的功率消耗。管板与管束、壳体的连接结构采用成熟的焊接加胀接工艺，能够满足不同压力等级、不同温度工况下的密封要求，避免管壳程介质串流的问题。

　　从安装边界来看，设备的轴向总长度、径向最大直径、支座安装高度、接口公称直径与伸出长度都做了统一的尺寸链校核，所有外接接口的法兰标准都匹配通用工业管线规范，不需要额外做转接件就能直接对接现场管线，支座的安装孔位也适配常规的设备安装基础预埋要求，现场安装时不需要对基础做特殊改造。在实际应用中，这类紧凑型结构既可以用在小型工艺装置的热量回收环节，比如小型制冷机组的冷凝器、余热回收系统的预热单元，也可以集成到撬装式换热站、移动供热设备中，替代传统尺寸偏大的换热设备，降低整套装置的集成难度与运输成本。

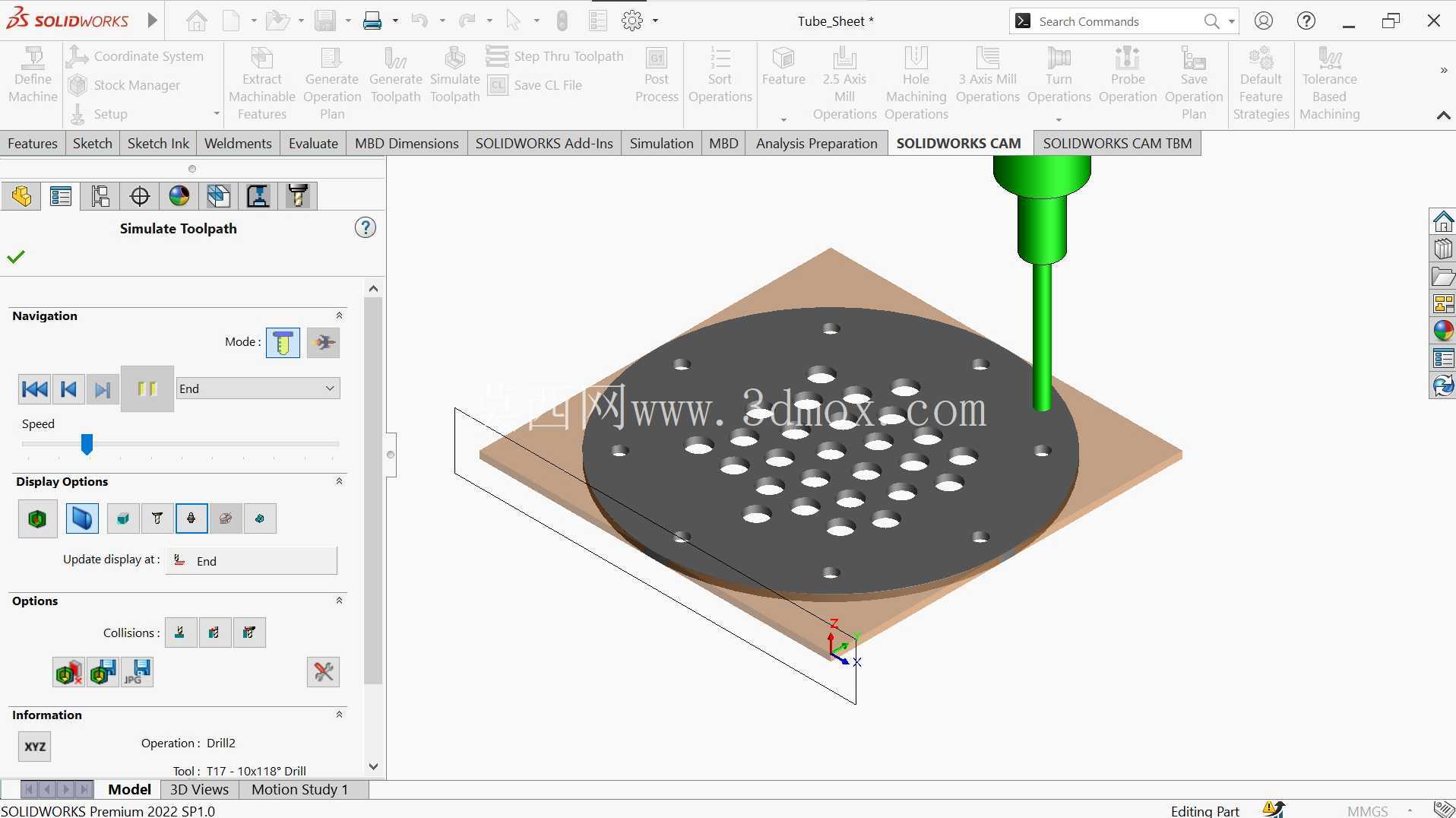

　　结构设计阶段充分考虑了后期维护的便利性，端盖法兰拆卸后就可以直接抽出管束，对管程、壳程内部进行清洗除垢，不需要整体切割壳体，能够大幅降低设备后期的维护工作量与维护成本。壳体上的接口位置也预留了温度、压力传感器的安装接口，方便运行过程中实时监测设备进出口的介质参数，掌握设备运行状态。整体结构没有采用复杂的异形构件，所有零部件都可以通过常规的机加工、焊接工艺完成制造，加工难度低，制造成本可控，适合批量推广应用。
