带密集换热柱的热交换用油箱结构

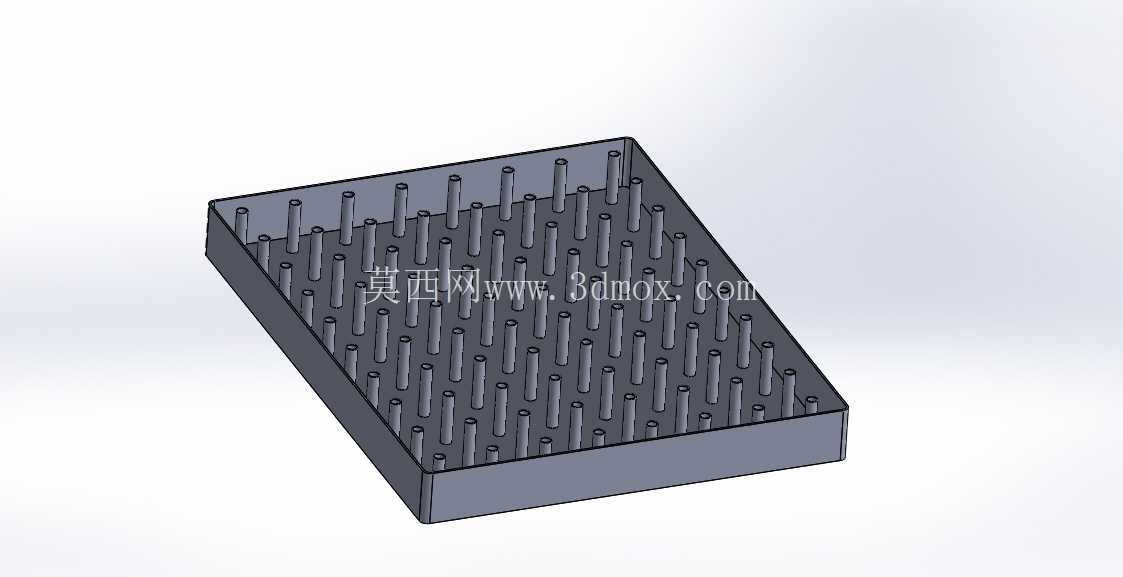

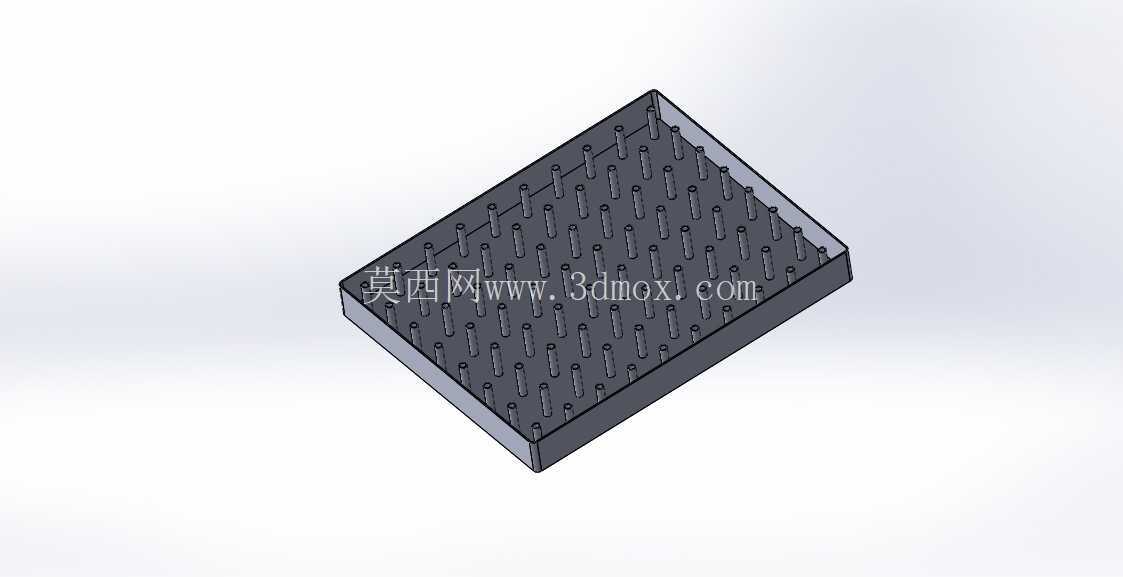

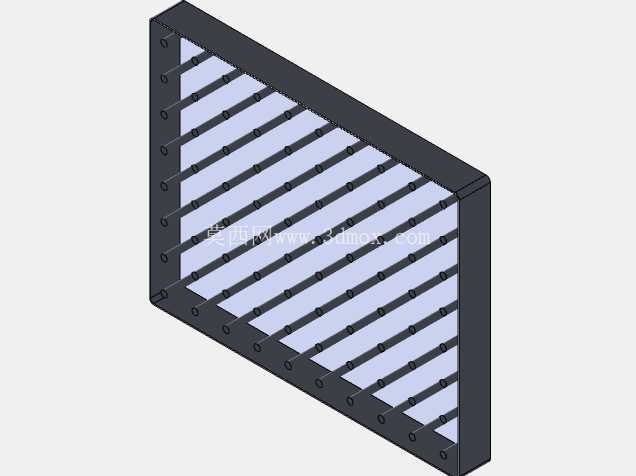

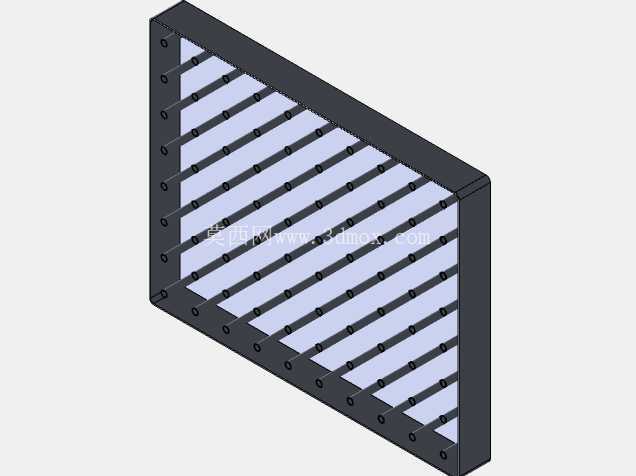

　　在工业换热系统的实际落地场景里，这类带密集立柱结构的箱体，常被用作油冷或者水冷回路里的储液兼换热单元，和普通光壁储油箱不同，它的核心设计逻辑是在有限的安装空间里，尽可能拉大和换热介质的接触面积，不用额外加装外置翅片就可以实现更高效的热量传递。从结构细节来看，整个箱体采用敞口式矩形槽型设计，槽体侧壁做了等厚度的实体围边，保证储液状态下的结构刚性，不会因为内部液体静压出现侧壁鼓胀变形，槽底均匀排布的圆柱形立柱，是直接和箱体底板一体成型的，没有额外的拼接焊缝，既避免了拼接位置的渗漏风险，也让热量可以顺着立柱直接从底板传导到柱体表面，减少热阻。

　　实际选型安装的时候，要注意这类箱体的安装边界是矩形外轮廓，安装固定位一般设置在箱体底部的四个角位，不需要额外在侧壁开孔做固定，避免破坏储液腔的密封完整性，箱体的深度要匹配整个循环回路的介质容量，既要保证循环过程中有足够的缓冲储液量，避免泵吸空，也不能因为容量过大导致换热响应速度变慢。在液压系统的润滑回路里，这类箱体可以直接承接回油，带温度的润滑油进入箱体之后，会顺着密集立柱之间的缝隙缓慢流动，柱体本身可以把油液里携带的热量快速传导出去，如果搭配外部风冷或者在箱体底板贴合半导体制冷片、水冷板，换热效率会比同体积的光壁油箱高出数倍，很适合用在空间紧凑、对油温控制精度有要求的小型液压工作站、精密设备润滑回路里。

　　设计这类结构的时候，要注意立柱的排布间距不能过密，否则会增加介质流动的阻力，导致回油不畅，甚至在立柱缝隙里留存杂质造成堵塞，立柱的拔模角度要控制在合理范围，方便一体成型的时候脱模，柱体和底板连接的位置要做小圆角过渡，避免应力集中，在长期冷热交变的工况下出现根部开裂的问题。另外箱体的敞口设计，一方面方便后期清理内部积存的油泥杂质，另一方面也可以根据使用需求加装密封上盖，适配不同的压力工况，如果是开式循环场景，敞口结构也可以兼顾一定的透气功能，避免箱体内出现憋压的情况。

　　和传统的盘管式换热油箱比，这种一体结构的换热箱体没有内部管路的焊接点，不存在管路腐蚀穿孔导致不同介质串液的风险，整体结构更紧凑，后期维护的成本更低，在小型换热机组、实验台温控系统、紧凑型液压站的散热回路里，这类结构的适配性非常高。做三维建模的时候，要重点校验立柱的排布均匀性，保证各个位置的换热效率一致，避免出现局部流道死区，导致部分区域油液滞留、局部过热，同时要核算箱体侧壁和底板的厚度，保证在满液状态下的形变在允许范围内，不会因为形变导致安装面出现间隙，影响密封效果。
