医用注射器结构设计三维数模

这款注射器的三维结构设计，核心围绕临床注射、药剂抽取、实验室液体精准移取等实际场景展开，日常工作中接触到的注射器失效案例，大多是结构配合间隙不合理、密封件压缩量不足导致的漏液、推杆卡滞问题，因此建模过程中优先把配合公差的合理性放在首位，没有做过度的外观美化，所有结构尺寸都参考实际医用耗材的通用规格设定。

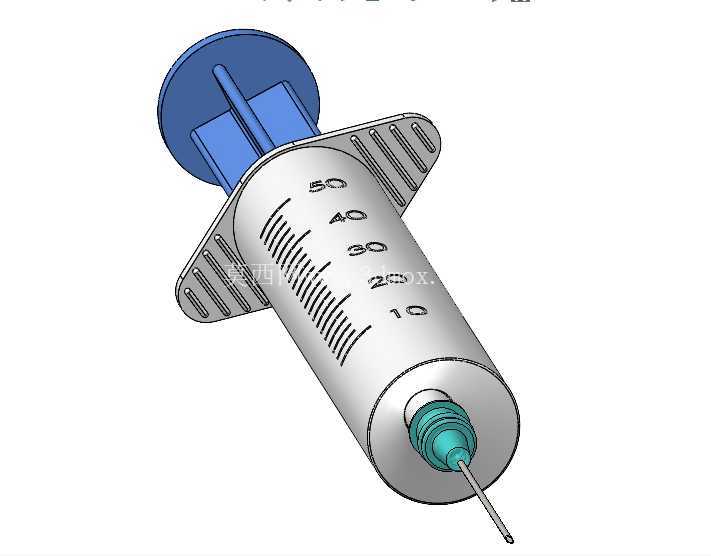

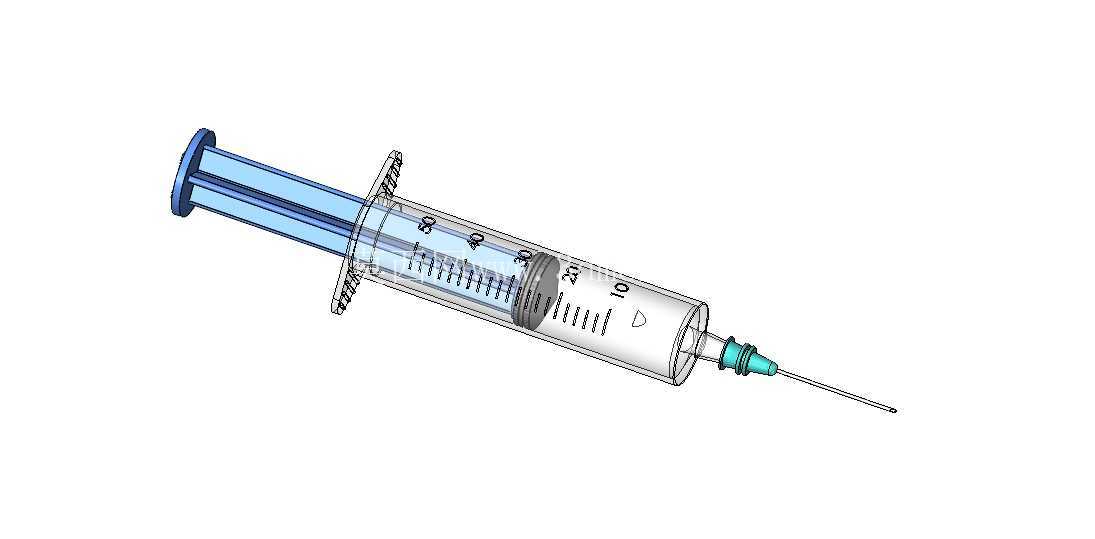

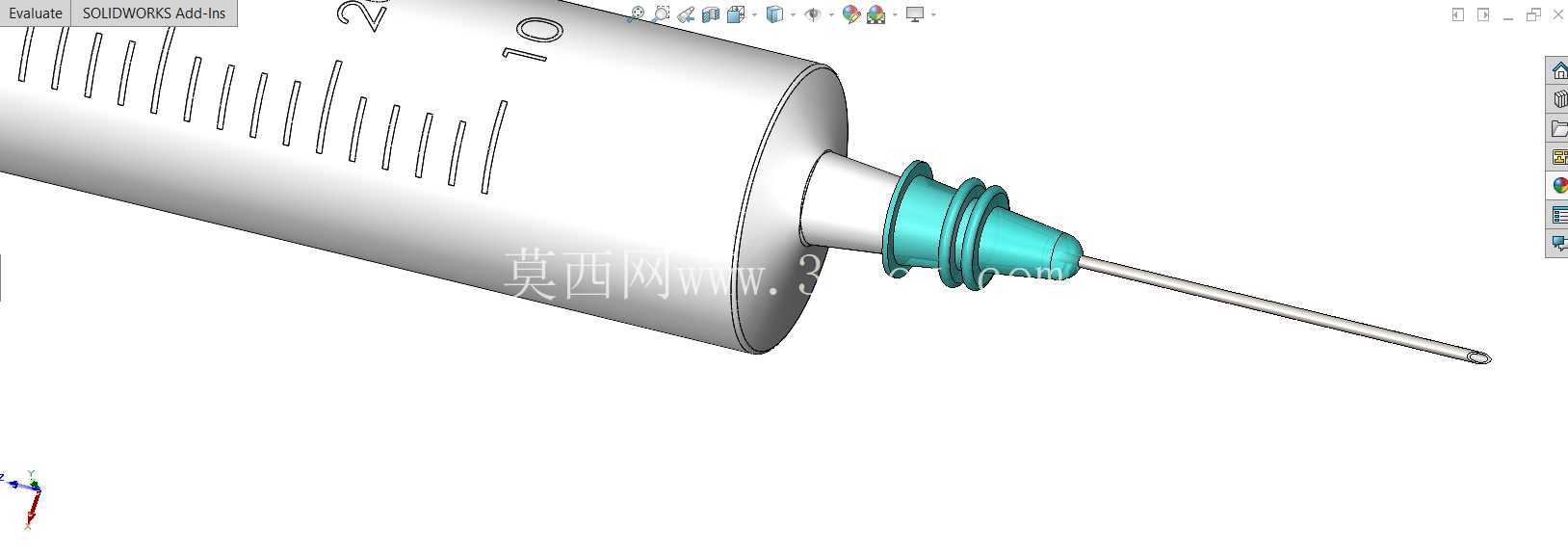

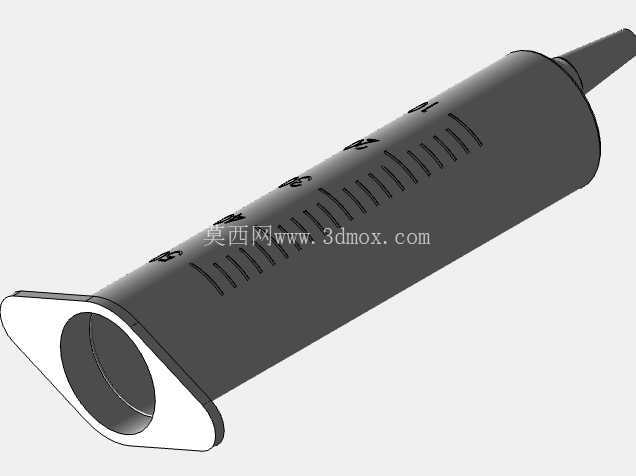

从功能结构来看，整套模型包含外套筒、橡胶活塞、推杆、针头座、穿刺针五个核心组成部分，外套筒内壁做了0.8μm的粗糙度等效结构设计，保证橡胶活塞推进过程中无卡顿、无液体渗漏，筒身外壁的刻度标识按照实际10ml规格注射器的刻度间距做了等比例还原，最小刻度间隔对应0.2ml容量，满足临床使用中精准读取药剂容量的需求；推杆端部的活塞卡合结构做了防脱倒钩设计，模拟实际生产中活塞与推杆的过盈配合状态，避免推注过程中活塞脱落导致的药剂污染；针头座与外套筒端部的鲁尔接头结构严格遵循6:100的锥度标准，能够适配通用规格的注射针头，保证连接后的同轴度与密封性，不会出现针头歪斜、漏液的问题；穿刺针部分做了针尖斜角的等效建模，斜角角度参考实际医用注射针的12-15度标准，还原真实穿刺端的结构形态。

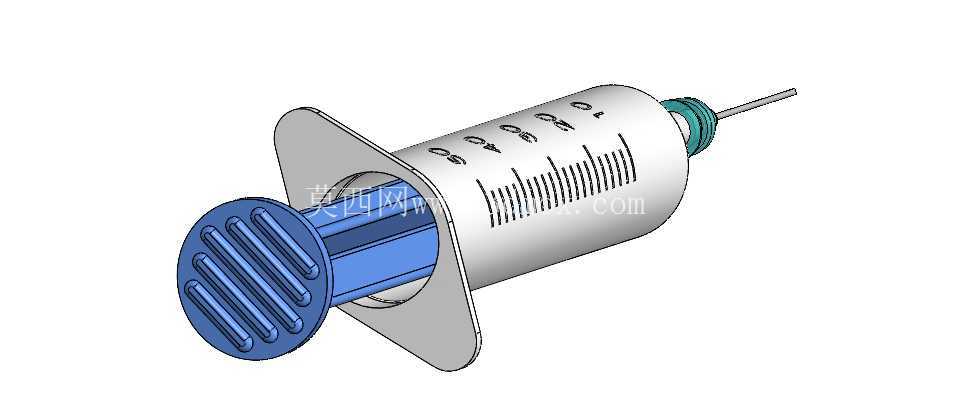

设计过程中没有采用花哨的曲面造型，所有结构都围绕实际装配与使用逻辑搭建：外套筒端部的卷边结构，是为了匹配临床使用中手指的抵靠受力，推注时能够提供稳定的支撑力，避免施力过程中套筒滑脱；推杆尾部的按压圆盘直径设置为12mm，符合人体工学的按压接触面积，长时间推注也不会产生明显的局部压痛；推杆两侧的加强筋结构，既能够减少推杆的用料重量，又能提升推杆的轴向抗弯强度，避免推注过程中推杆弯折导致的剂量失准。

从安装与适配边界来看，整套模型的最大外径为16mm，总长度（不含针头）为92mm，安装针头后的总长度为125mm，所有配合面的间隙都按照实际注塑件的公差带设定，外套筒与活塞的单边间隙控制在0.02-0.04mm，既保证活塞的滑动顺畅，又能满足密封要求；鲁尔接头的锥面配合长度为8mm，能够保证与通用针头的连接拉力不低于15N，符合医用耗材的连接强度要求。建模过程中特意还原了实际产品的工艺细节，比如外套筒外壁的刻度凹槽、推杆表面的脱模斜度、橡胶活塞的唇部密封结构，没有为了渲染效果简化核心功能结构，不管是用于机械结构教学中的配合公差演示，还是医用耗材设计的方案验证，都能直接作为结构参考使用。

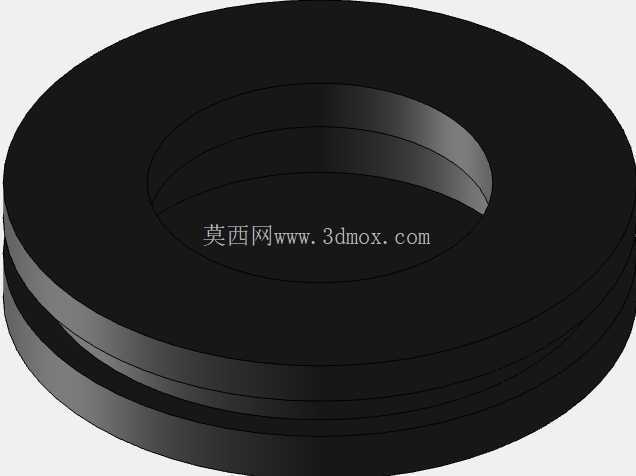

不同于很多只做外观的示意模型，这套数模的每一处结构都对应实际产品的功能需求：比如外套筒内壁靠近端部的止退台阶，能够避免活塞被意外拉出套筒导致的药剂泄漏；针头座内部的流道直径设置为0.6mm，能够匹配不同粘度药剂的推注流速，不会出现流道过窄导致的推注阻力过大问题；橡胶活塞的双道密封唇结构，能够在活塞推进和回抽过程中都保持可靠的密封效果，回抽取药时不会出现漏气导致的药剂抽取量不准的问题。在实际的设计验证场景中，这套模型可以直接用于装配干涉检查、运动仿真模拟，模拟不同推注速度下的活塞受力状态，也可以作为注塑模具设计的参考原型，拆分后的每个零件都能直接用于模具型腔的结构设计，减少前期建模的重复工作量。
