铝塑材质减震缓冲部件结构设计方案

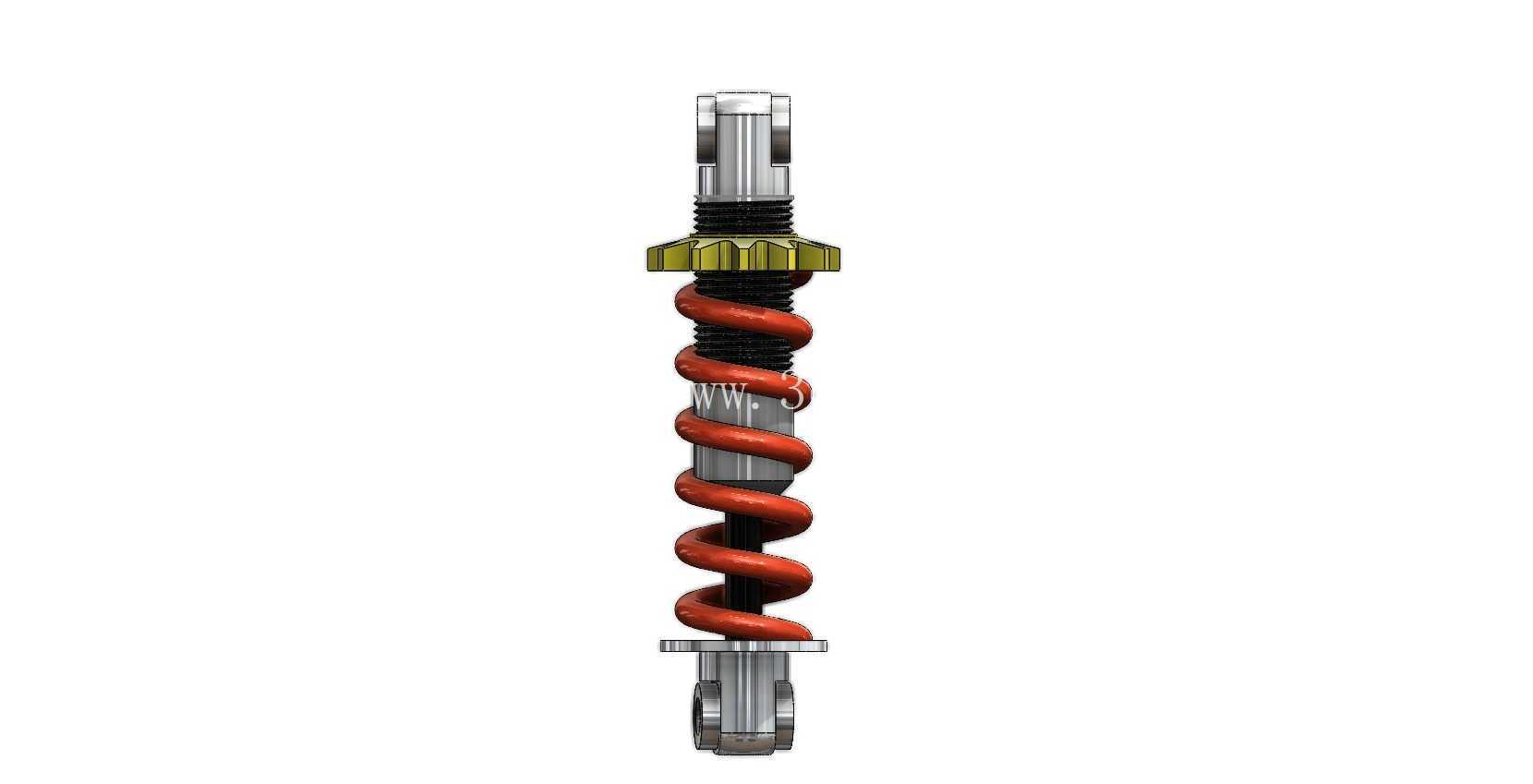

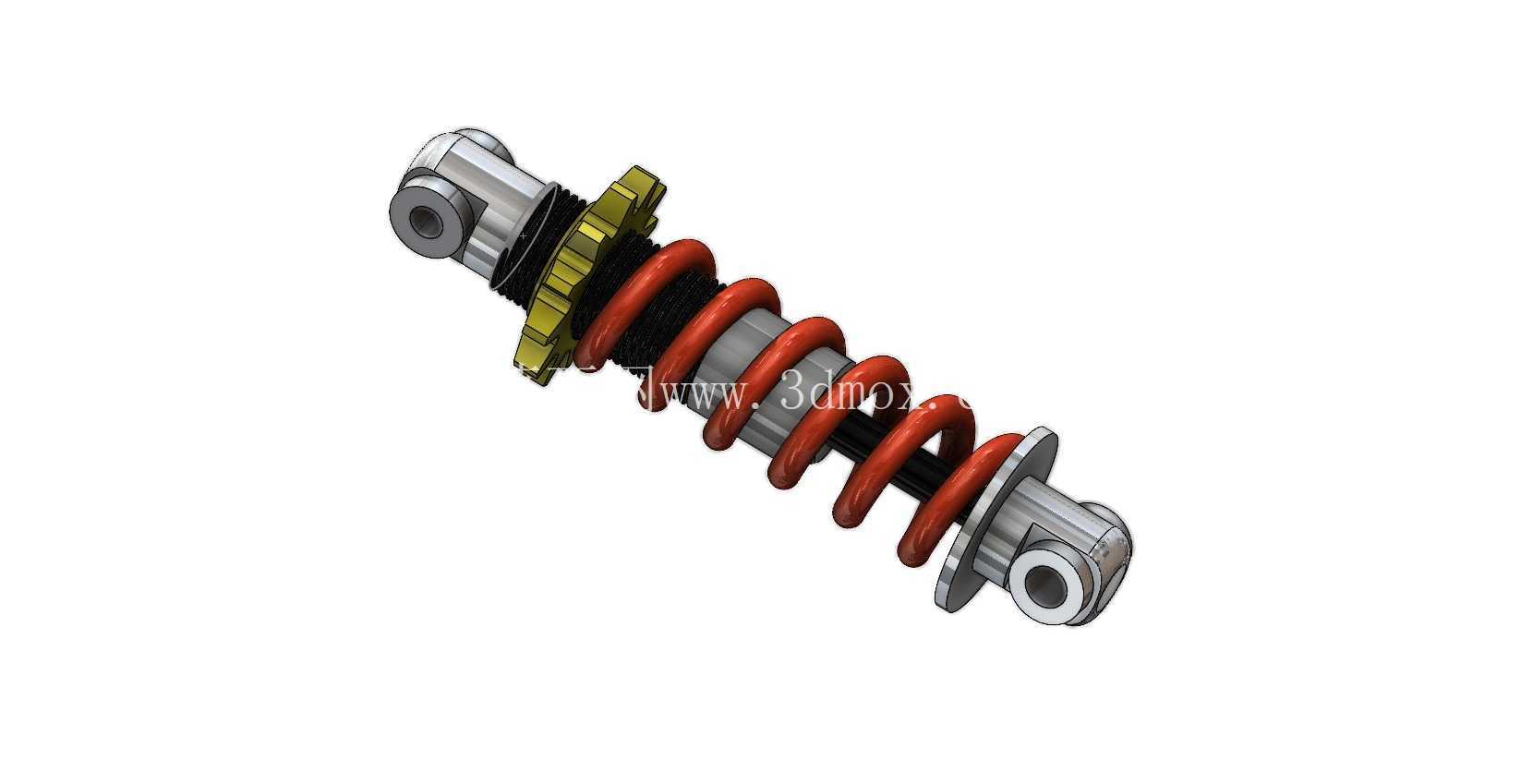

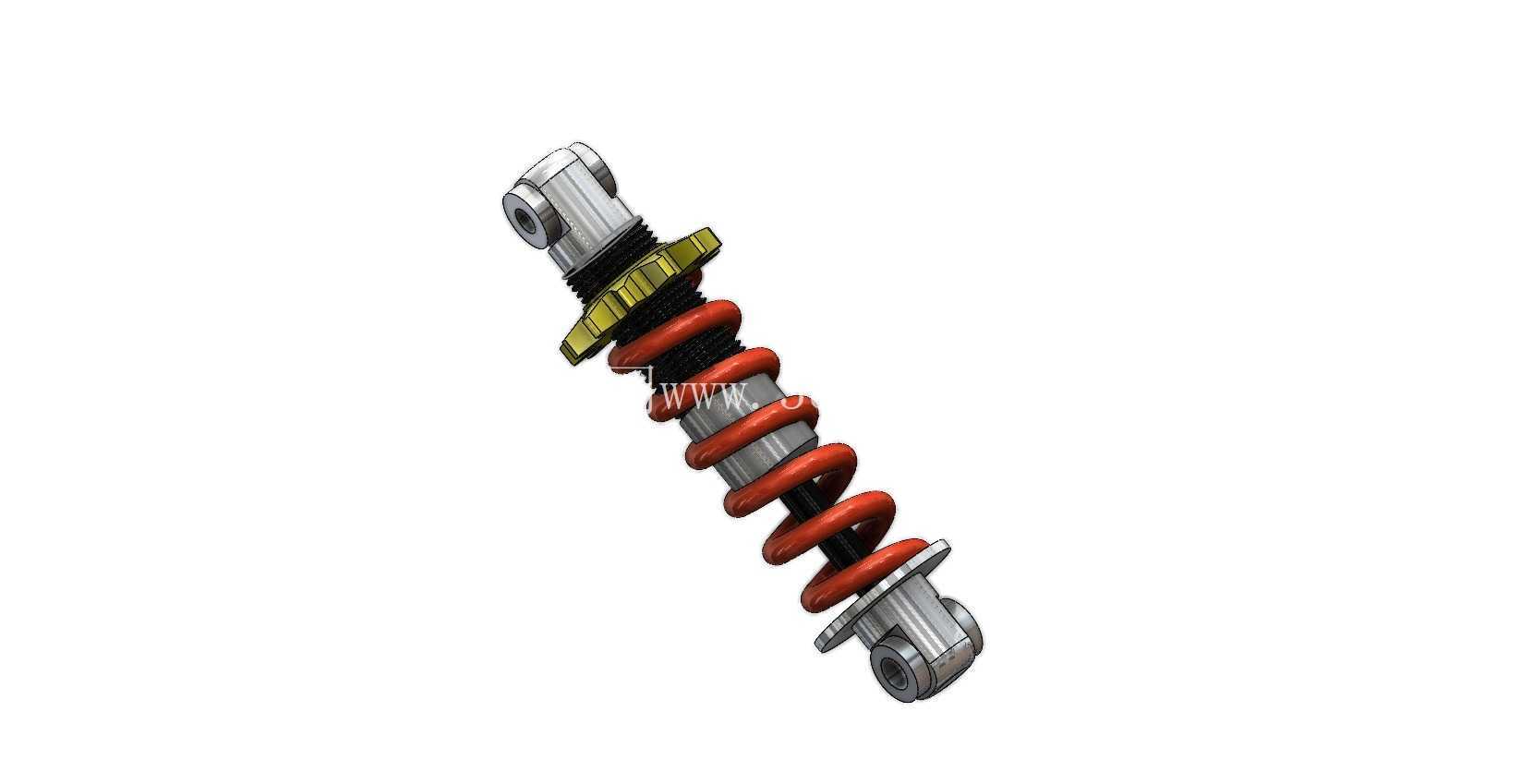

　　在各类轮式移动载具、小型工业设备的隔振设计场景中，这类螺旋弹簧式减震部件是承担冲击缓冲、振动衰减的核心执行元件，区别于重型载具使用的钢板弹簧叠层结构，该款采用单螺旋弹簧配合同轴阻尼芯的布局，更适配轻载工况下的高频振动过滤需求，常见于电动代步车、小型无人巡检设备、轻型工业输送线的浮动支撑工位。从结构功能拆分来看，上下两端的铰接耳座是核心安装接口，采用贯通式销轴孔设计，安装时可通过标准圆柱销与设备支架形成铰接副，允许工作过程中存在小角度的摆角偏移，避免因安装位形变产生的径向卡滞，耳座本体采用铝合金材质切削成型，表面做硬质阳极氧化处理，在保证连接强度的前提下尽可能降低整体自重，减少对安装端的附加载荷。

　　中间的螺旋弹簧为65Mn材质冷卷成型，表面做喷丸强化与电泳防锈处理，弹簧刚度匹配轻载工况的行程需求，静态预压后可覆盖常规路面颠簸、设备启停冲击产生的15-30mm轴向位移量，弹簧与阻尼芯之间预留0.8mm的径向间隙，避免工作过程中弹簧与芯轴发生摩擦异响，同时在弹簧上下两端配合尼龙材质的导向垫圈，约束弹簧压缩过程中的径向窜动，防止弹簧出现偏磨、侧弯失效。阻尼芯部分采用多组叠层阻尼片的结构设计，配合阻尼脂填充实现速度敏感型阻尼特性，低速压缩时阻尼力较小以保证缓冲柔和度，高速冲击时阻尼力快速上升避免弹簧被压并导致刚性冲击，阻尼芯外筒采用铝合金拉挤成型，表面做硬质氧化耐磨处理，活塞杆表面镀硬铬抛光，粗糙度控制在Ra0.8以下，保证往复运动的顺滑度同时降低密封件的磨损速率。

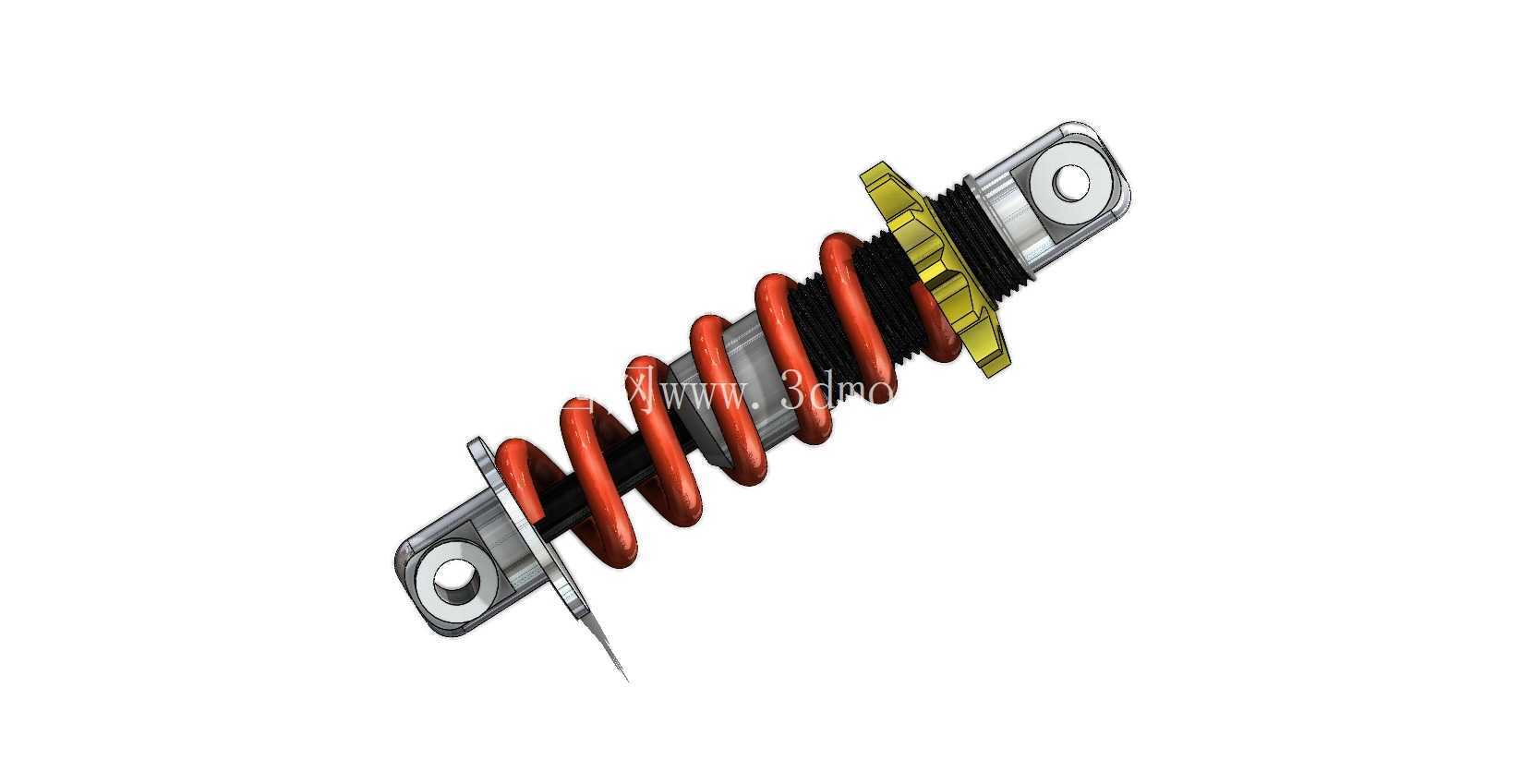

　　设计过程中优先考虑了安装边界的适配性，整体轴向总长度控制在180mm左右，最大外径不超过60mm，上下铰接孔的中心距在自由状态下为165mm，压缩到极限位置时最小中心距为120mm，安装时仅需保证两端铰接位的同轴度误差不超过1mm即可正常工作，无需额外的调整垫片。弹簧外侧的黄色调节环为预压载荷调节结构，通过旋转调节环可以改变弹簧的初始预紧力，适配不同载荷的安装需求，调节范围覆盖0-50kg的承载区间，调节到位后通过侧面的紧定螺钉锁止，防止车辆行驶或设备运行过程中调节环出现松动移位。

　　材质选择上，除金属结构件外，所有密封件、导向垫圈均采用耐油耐老化的工程塑料与橡胶材质，可在-20℃到80℃的环境温度区间内长期工作，不会因温度变化出现材质脆化或阻尼性能衰减。在实际选型匹配时，需要根据安装端的静载荷、冲击加速度、允许的最大位移量三个核心参数确认弹簧刚度与阻尼系数的匹配度，避免出现刚度不足导致的打底冲击，或是刚度过大导致的隔振效果下降，建模过程中对所有运动部件做了干涉检查，全行程范围内不存在结构硬干涉，铰接位的转动间隙控制在0.1-0.2mm之间，既保证转动灵活性又不会出现过大的旷量。这类减震部件的失效形式通常以弹簧疲劳断裂、阻尼油泄漏、铰接孔磨损为主，设计时针对这些失效点做了对应的结构优化，弹簧的有效圈数设置为8圈，降低单圈的应力幅提升疲劳寿命，密封结构采用双O型圈加防尘封的组合结构，阻挡外界粉尘、泥水进入阻尼腔内部，铰接孔内压配有自润滑铜套，无需定期加注润滑脂即可保证长期的铰接转动顺滑。
