带CFD流场分析的工业搅拌混合罐体结构

该结构针对化工、食品加工、水处理等行业的液液混合、固液悬浮工艺场景设计，可直接用于中小批量流体混合工序的设备方案参考，适配常压下的常温流体混合作业，也可根据工艺需求调整壁厚适配带温、带压的反应工况。从实际使用维度看，这套结构重点解决传统搅拌罐易出现的边角流体停滞、混合周期长、轴向流不足导致的分层问题，罐内的碟形底设计可避免底部积料，减少物料残留带来的批次交叉污染风险，壁面安装的多组挡板可打破搅拌过程中形成的中心涡流，将切向旋流转化为轴向与径向的复合流场，让罐内不存在流动死区，即使是靠近罐壁、罐底角落的位置，流体也能保持足够的流速参与整体循环。

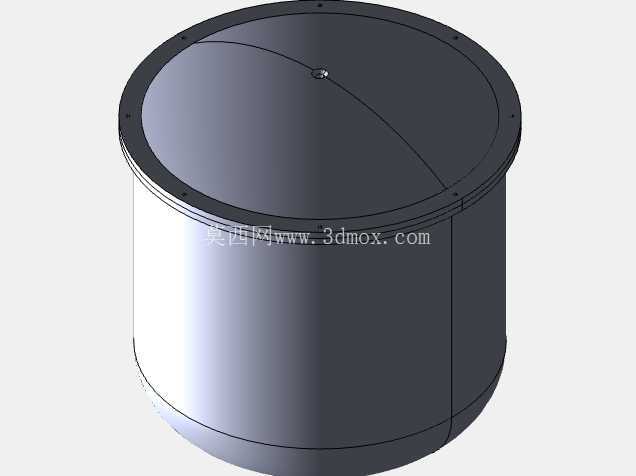

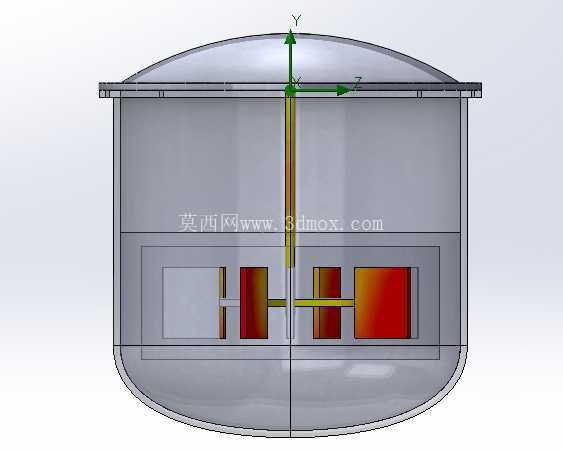

设计过程中优先考虑了安装与维护的边界条件，罐体采用直筒加法兰翻边的顶部结构，可适配标准快开人孔或密封顶盖，顶部预留的搅拌轴安装位同轴度公差控制在0.1mm以内，避免长轴搅拌运行时出现摆动磨损密封件的问题；叶轮采用多叶片斜桨结构，安装位置距离罐底的高度为罐体直段高度的1/6，这个高度区间可保证底部流体被第一时间带动向上循环，不会出现底部物料沉积。挡板的安装间隙预留了20mm的距离，既不会让流体从挡板与罐壁的缝隙中直接短路流过，也能避免长期运行后物料在挡板背面堆积结垢，挡板的宽度设置为罐体直径的1/12，这个尺寸比例是经过流场迭代验证的最优值，过宽会增大搅拌功率损耗，过窄则无法有效破碎中心涡流。

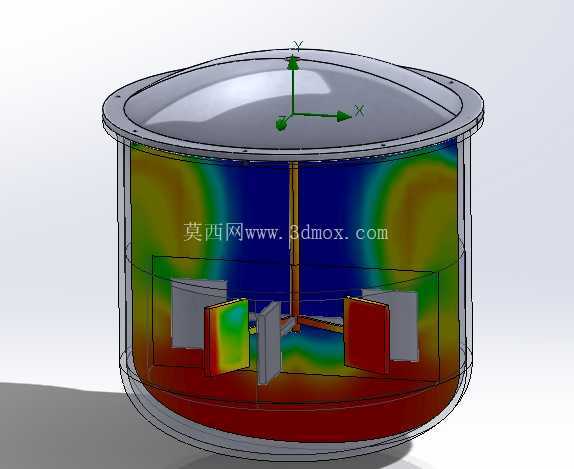

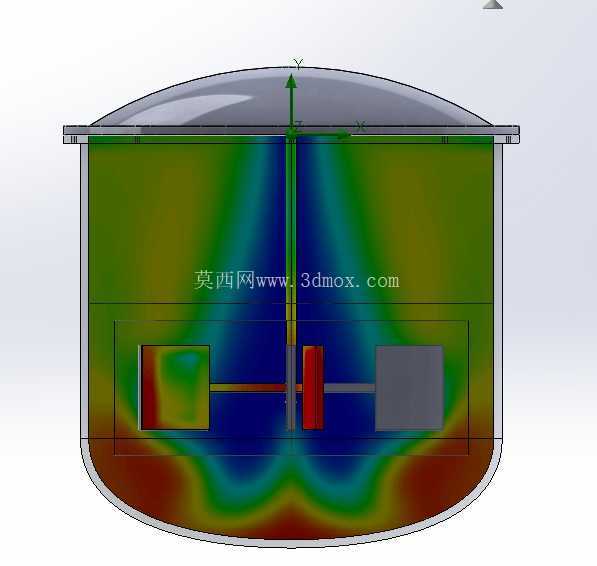

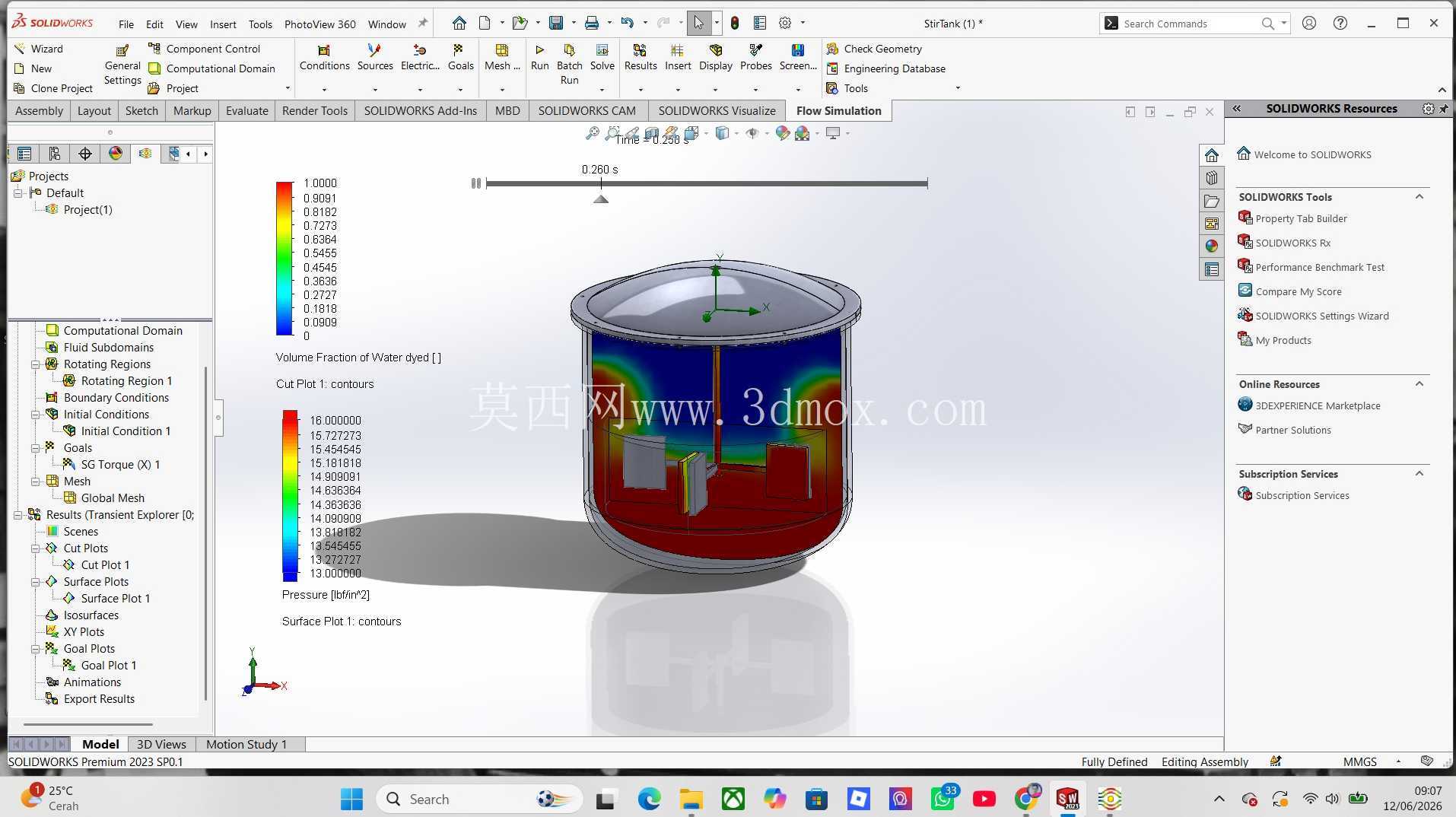

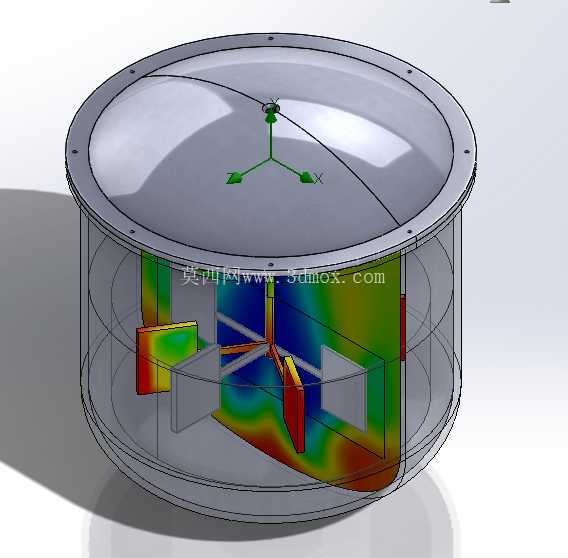

从结构细节看，罐体的壁厚取值参考了常压容器的设计规范，直筒段壁厚满足刚度要求，不会在满液状态下出现鼓胀变形，顶部法兰的螺栓孔分布采用等距圆周排布，可与标准封头、密封垫直接匹配安装，不需要二次加工配孔。搅拌轴与叶轮的连接采用键传动加锁紧螺母的固定方式，可承受正反转切换时的扭矩冲击，不会出现叶轮松动移位的问题。配套的流场分析结果可直观看到不同区域的流速分布，叶轮周边的高流速区可快速完成物料的剪切分散，罐壁附近的中流速区可保证整体循环，底部的流速可满足重质颗粒的悬浮要求，不会出现沉底现象。

在实际选型适配时，该结构可根据处理量调整缩放比例，直筒段的高径比控制在1.2:1，这个比例下的混合效率最高，搅拌功率损耗最低；如果用于高粘度物料混合，可适当调整叶轮的叶片角度，增大轴向推送能力，挡板数量可根据粘度高低增减，高粘度工况下可适当减少挡板数量避免流阻过大。整个结构的安装基准以罐体底部法兰为定位面，搅拌轴的垂直度公差需控制在0.2/1000以内，保证运行时的动平衡符合要求，减少振动与噪音。
