带搅拌结构混合罐流体仿真分析模型

　　从设备实际用途来看，这类混合罐主要承担液-液混合、固-液悬浮、气-液分散等工艺任务，不同行业对搅拌效果的要求存在明显差异：化工生产中需要保证反应物料充分接触避免局部浓度过高引发副反应，食品加工领域要确保配料均匀不出现分层沉淀，制药行业则需满足无菌工况下的混合均匀度要求，废水处理环节要实现药剂与污水的快速混合提升絮凝效果。模型对应的罐体采用立式圆筒形结构，上下封头为标准椭圆封头形式，这种结构相比平封头能够有效降低罐内边角区域的流动死区，同时承压性能更优，适合带压混合工况。在化工、食品加工、制药以及废水处理等工业生产场景中，带搅拌装置的混合罐是实现多相介质均匀混合、反应传质的核心设备，其内部流场分布直接决定了物料混合效率、反应均匀性以及设备运行能耗。本次呈现的混合罐模型，针对立式椭圆封头罐体搭配中心搅拌桨的典型结构开展流体动力学仿真分析，还原实际运行工况下的罐内压力分布与流动特征，为结构优化与工况参数调整提供可视化的参考依据。

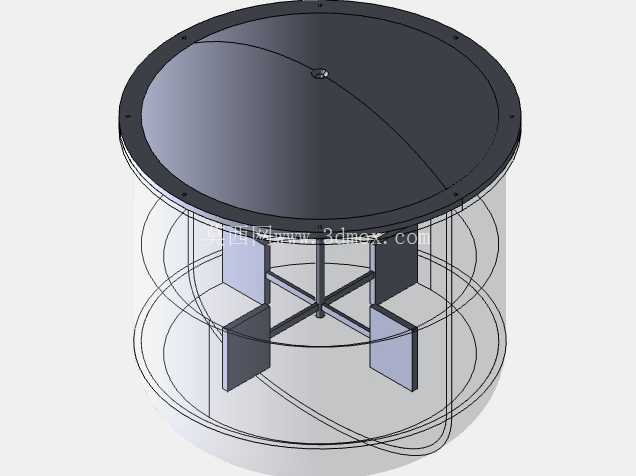

　　中心布置的搅拌轴贯穿罐体上部封头延伸至罐内下部，轴端安装的双层桨叶结构，下层为径流型桨叶负责将罐底沉积的物料向上推送，上层为轴流型桨叶带动上层流体形成轴向循环，两层桨叶的间距经过匹配设计，避免上下循环流出现断层，保证整个罐内流体形成连贯的大循环流动。从设计思路层面，模型构建阶段首先完成罐体与搅拌结构的几何清理，忽略对内部流场影响极小的密封结构、连接螺栓等细节特征，提取流体域几何模型，划分结构化与非结构化结合的网格，在桨叶区域、壁面边界层以及两相分界面位置进行网格加密，保证仿真计算的精度。

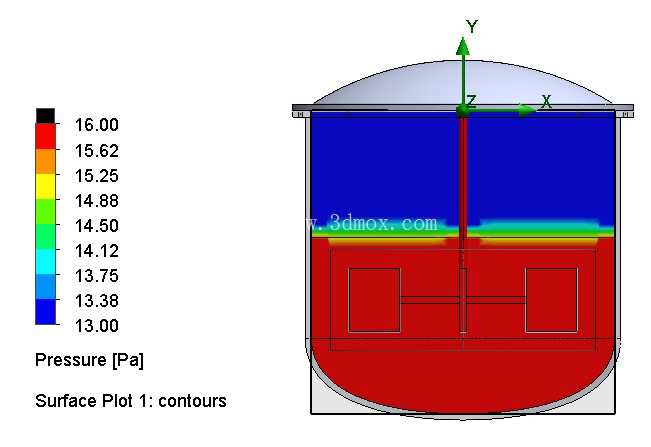

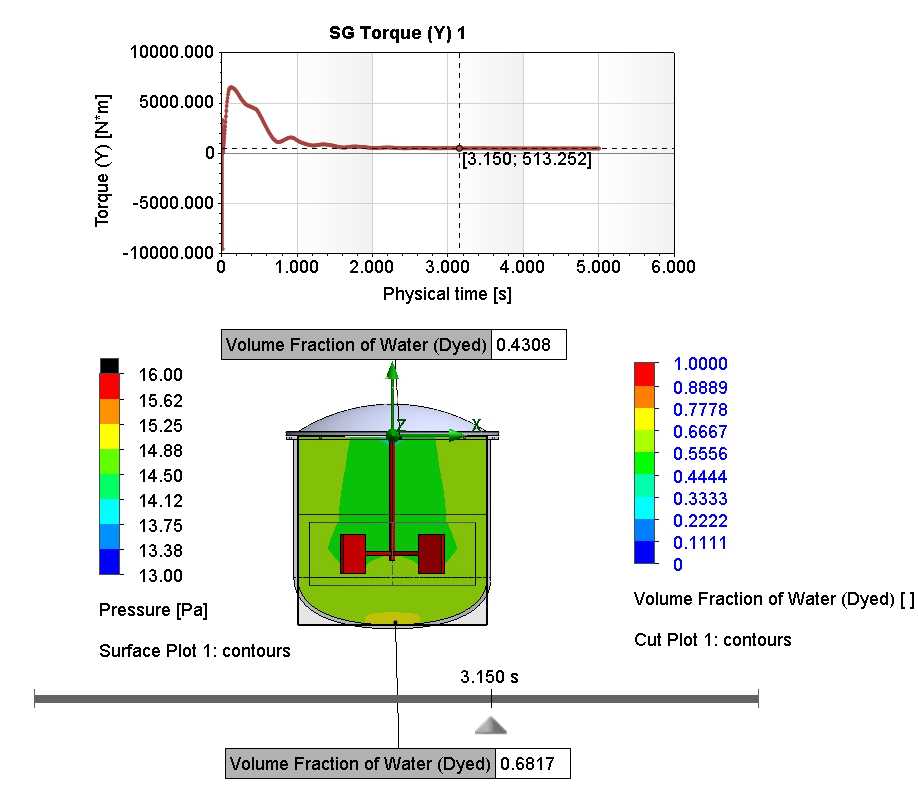

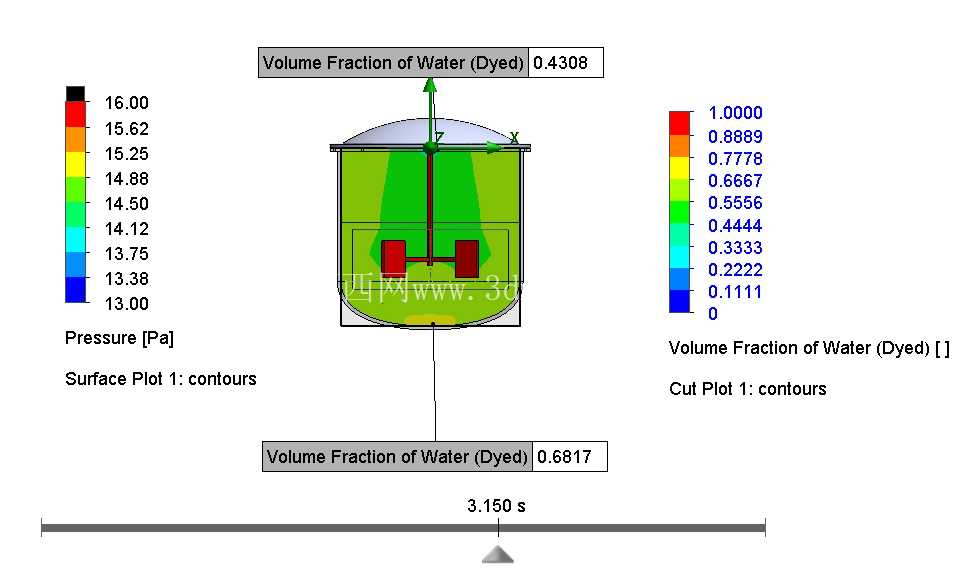

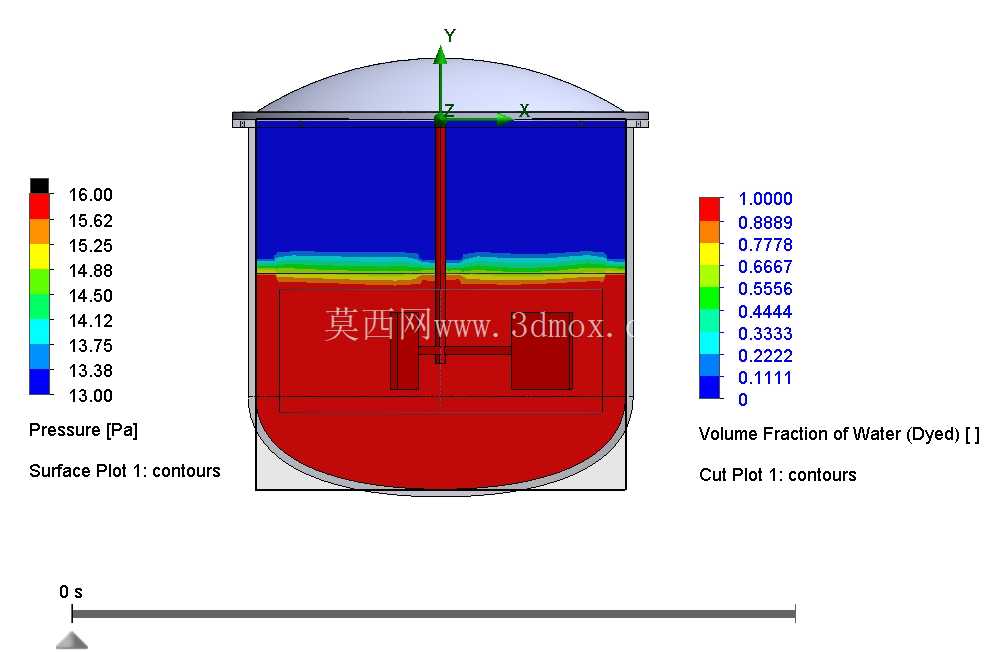

　　仿真过程采用多重参考系法处理搅拌桨的旋转运动，将罐内流体域划分为包含桨叶的旋转区域和其余静止区域，旋转区域设置对应工况的转速参数，静止区域设置壁面无滑移边界条件，初始状态按照实际装料系数设置罐内液相液位高度，模拟实际生产中的装料工况。从仿真得到的压力云图可以观察到，罐内下部区域压力整体高于上部区域，符合静压力分布规律，在桨叶旋转作用的影响下，桨叶周边区域压力出现明显梯度变化，桨叶迎流面压力高于背流面，这一压力差是推动流体流动的核心动力；在气液分界面位置，压力过渡平稳，说明当前搅拌转速下不会出现明显的液面卷吸现象，能够避免空气卷入液相影响混合效果。在安装边界层面，这类混合罐通常采用支腿式安装或者耳式支座安装，罐体中心需要保证垂直偏差在允许范围内，避免搅拌轴长期偏心运行引发振动和密封磨损；搅拌轴与上部封头的密封位置需要根据工况压力、介质腐蚀性选择对应的密封形式，机械密封适合压力较高、介质易燃易爆或者有毒的工况，填料密封则适合常压、无腐蚀性的普通工况；罐体上需要预留进料口、出料口、观察口、测温测压接口等工艺管口，管口位置需要避开搅拌流场的核心循环区域，避免对内部流动造成不必要的干扰，同时要满足操作与检修的空间要求。

　　在实际工程应用中，这类仿真模型能够帮助设计人员快速识别罐内的流动死区，比如罐底角落、封头与筒体连接位置如果存在流速过低的区域，就容易出现物料沉积，需要调整桨叶的安装高度、桨叶形式或者增加挡板结构来改善流场；通过调整搅拌转速、桨叶直径、层间距等参数，对比不同方案下的混合时间、流速分布、压力损失等指标，能够在设备加工制造前完成方案优化，减少后期现场调试的成本与周期。另外，模型还原的压力分布结果还能为罐体壁厚设计、搅拌轴强度校核提供载荷依据，比如桨叶工作时承受的流体阻力、罐壁不同位置的压力载荷，都可以通过仿真结果提取，让结构强度计算更加贴合实际运行工况，避免过度设计造成材料浪费，或者设计强度不足引发设备故障。对于设备选型人员而言，通过这类仿真模型可以直观了解不同结构混合罐的流场特征，结合自身工艺的混合要求、物料特性（粘度、固含量、腐蚀性等）选择匹配的罐体容积、桨叶形式与驱动功率，避免选型不当导致混合效果不达标或者能耗过高的问题。
