曲柄滑块往复运动转换机构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1190881
  • 曲柄滑块往复运动转换机构设计
  • 曲柄滑块往复运动转换机构设计
  • 曲柄滑块往复运动转换机构设计
  • 曲柄滑块往复运动转换机构设计
  • 曲柄滑块往复运动转换机构设计
  • 曲柄滑块往复运动转换机构设计
  • 曲柄滑块往复运动转换机构设计

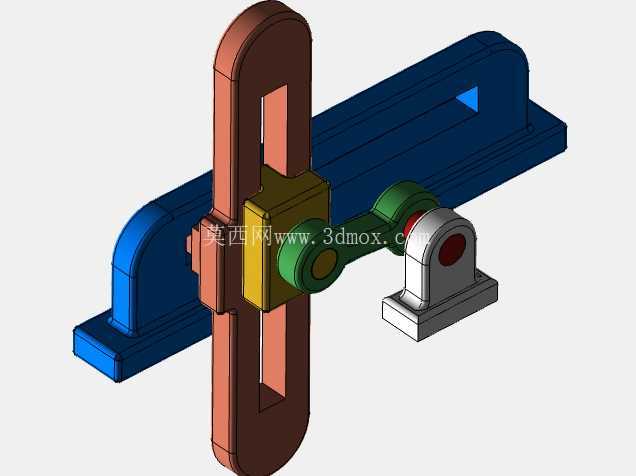

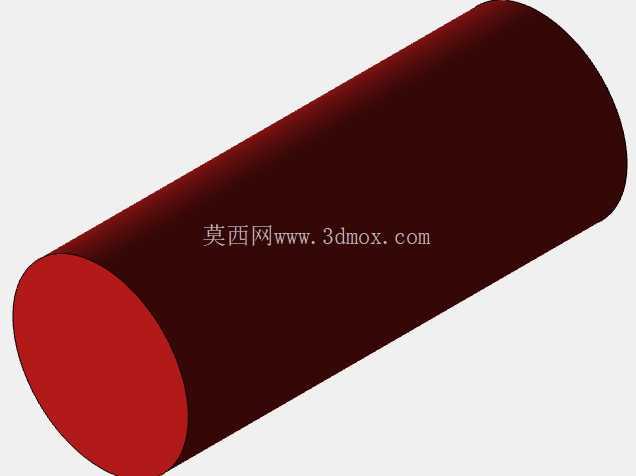

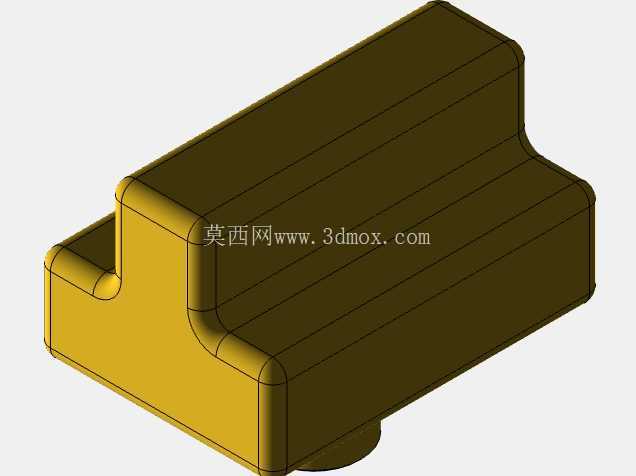

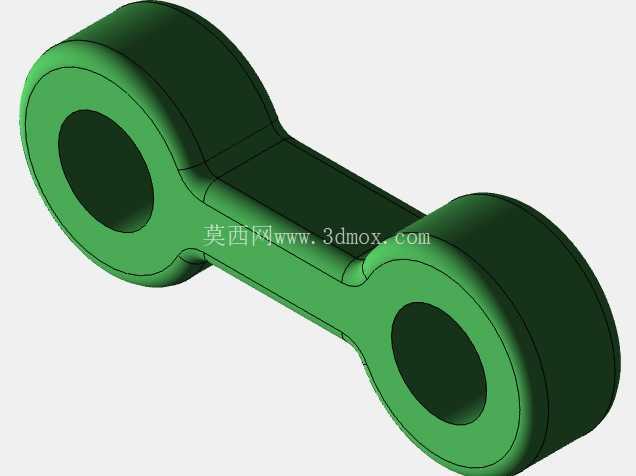

这套曲柄滑块机构是机械传动领域最经典的运动转换单元之一,核心作用是实现旋转运动与直线往复运动的双向切换,在各类自动化设备、冲压装备、进给机构、活塞类动力装置中都有广泛应用。从结构组成来看,整套机构包含带安装底座的曲柄支撑座、偏心曲柄轴、传动连杆、十字滑块、带导向槽的立式滑轨、卧式安装基座几个核心部分,所有部件的配合面都做了公差适配设计,能保证运动过程中无卡滞、无过量窜动。

在实际工程应用中,这类机构常被集成在小型冲压设备的进给单元、包装机械的推料机构、纺织设备的往复排线结构、内燃机的动力转换端,不同场景下会根据负载、行程、运行转速调整各部件的尺寸比例。比如低速重载场景下会加大连杆与曲柄的铰接轴直径,提升铰接面的耐磨性能,同时加宽滑块的导向接触面,降低单位面积的承压;高速运行场景则会做部件的动平衡处理,在曲柄端设置平衡配重块,降低往复运动产生的惯性冲击,同时在滑块与导向面之间预留润滑脂槽,保证长期运行的磨损量控制在合理区间。

设计这套结构时,首先要确定的是曲柄的偏心距,这个参数直接决定滑块的最大往复行程,常规设计中滑块行程等于两倍曲柄偏心距,若需要实现非对称往复运动,也会采用偏置式曲柄滑块布局,将滑块导向轨迹与曲柄回转中心设置一定偏移量,以此调整工作行程与回程的速度比,满足慢进快退这类工艺需求。其次要核算连杆长度与曲柄偏心距的比值,这个比值通常控制在3到5之间,比值过小会导致传动角过小,机构传力效率下降,运行过程中会出现较大的侧向分力,加剧滑块与导向面的磨损;比值过大则会造成整体结构尺寸冗余,浪费安装空间。

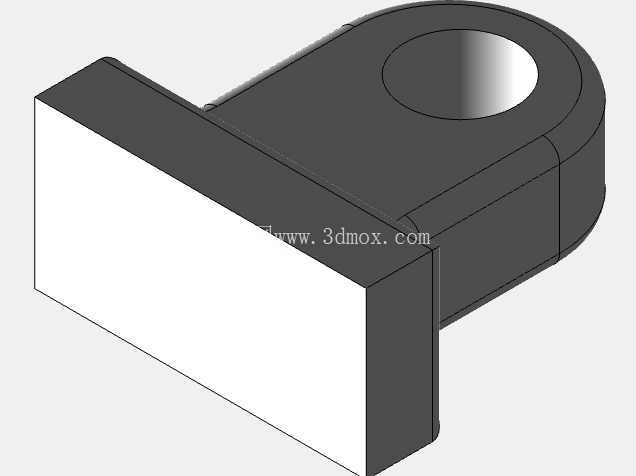

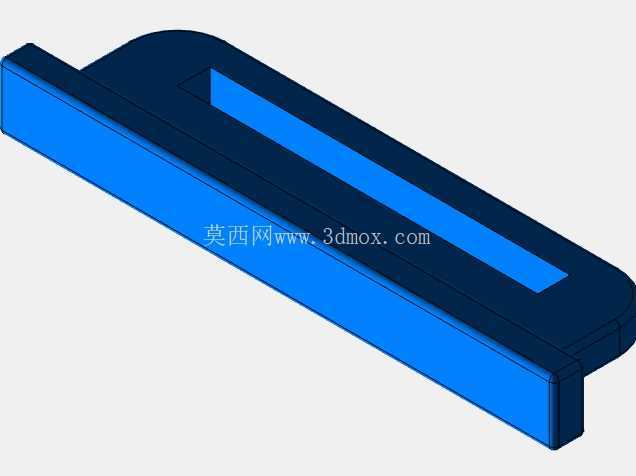

从安装边界来看,这套机构的卧式基座设置了两个带安装孔的支脚,可通过螺栓直接固定在设备台面或机架上,基座上的导向槽与立式滑轨为一体化设计,保证导向精度的同时减少装配累积误差。曲柄端的支撑座同样为独立安装结构,可根据实际布局需求调整与滑轨的相对位置,适配不同长度的连杆配置。铰接部位全部采用销轴配合耐磨衬套的结构,衬套可选用铜基石墨自润滑材质,减少日常维护频次,适合长期连续运行的工业场景。

功能特性上,这套机构的运动规律具备严格的几何约束,滑块的位移、速度、加速度都可以通过曲柄转角精确计算,便于配套驱动电机的选型与运动控制程序的编写。当动力从曲柄端输入时,曲柄做连续回转运动,通过连杆带动滑块沿导向槽做周期性直线往复运动;反过来若动力从滑块端输入,也可以驱动曲柄做连续回转,这一特性被应用在活塞式内燃机、柱塞泵这类设备中,通过活塞的直线往复运动带动曲轴旋转输出动力。

在结构细节处理上,滑块与连杆的铰接部位做了沉台设计,避免销轴端部突出与周边部件发生运动干涉;导向槽的两端设置了限位缓冲面,防止机构超程运行时出现刚性碰撞;所有部件的棱角处都做了倒角处理,既避免装配过程中划伤操作人员,也能减少应力集中,提升部件的疲劳强度。针对不同的使用环境,各部件的材质也可灵活调整,常规工况下采用45号钢做调质处理即可满足强度要求,有轻量化需求的场景可选用铝合金材质制作滑块与连杆,有耐腐蚀需求的场景则可采用不锈钢材质加工所有接触部件。

实际装配过程中,需要保证曲柄回转中心与滑块导向面的平行度误差控制在0.02mm以内,否则运行过程中会出现别劲现象,增大运行阻力,加速部件磨损。铰接部位的配合间隙要控制在合理范围,间隙过大会导致运动过程中产生冲击噪音,影响运动精度;间隙过小则会导致转动卡滞,降低传动效率。日常维护时只需定期在铰接部位与导向面补充润滑脂,检查销轴的防松结构是否可靠,即可保证机构长期稳定运行。
