曲柄滑块式往复运动转换机构

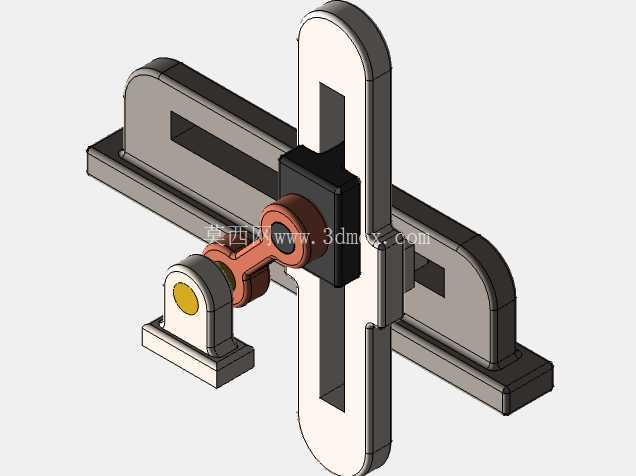

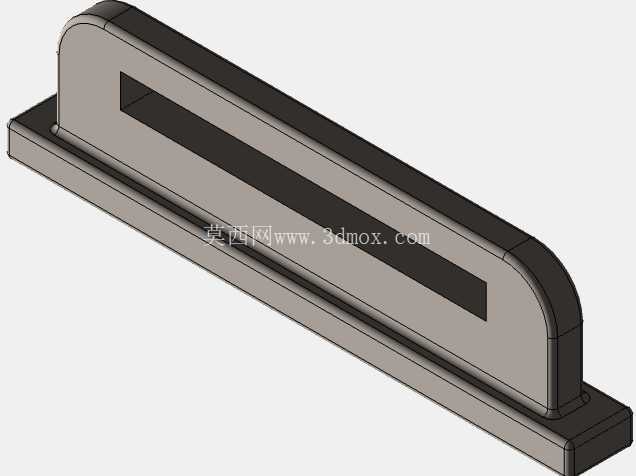

这套曲柄滑块式往复运动转换机构，核心作用是实现旋转运动与直线往复运动的双向转换，在各类自动化生产线、轻工包装设备、小型冲压工位以及物料推送装置中有着广泛应用。从结构布局来看，整套机构采用卧式安装设计，底部的平行双导轨作为滑动承载基础，导轨截面为矩形结构，具备较好的抗弯抗扭性能，可承受滑块运动过程中产生的侧向倾覆力矩，导轨安装面预留了标准的沉头孔位，能够直接通过内六角螺栓固定在设备安装基板上，安装时需保证两根导轨的平行度公差控制在0.02mm/100mm范围内，避免滑块运行时出现卡滞、磨损加剧的问题。

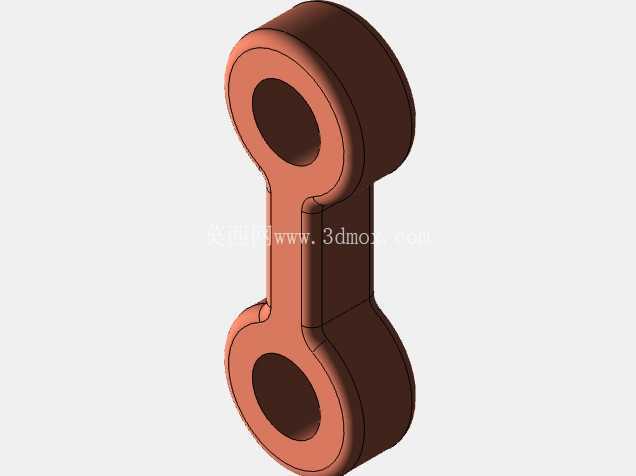

机构的动力输入端为底部的带座轴承支撑的曲柄轴，轴承座采用一体式铸造结构，底部带有安装法兰，可直接固定在安装平面上，曲柄轴的输入端可通过联轴器连接伺服电机、减速电机等动力源，曲柄部分的偏心距可根据实际行程需求调整，偏心距的大小直接决定滑块的往复行程，常规工况下偏心距范围为10mm-50mm，对应直线往复行程为20mm-100mm，可覆盖多数轻载推送、工位切换的使用需求。曲柄与连杆之间采用销轴铰接，铰接位置配置了自润滑铜套，能够在无额外频繁润滑的情况下长期运行，降低维护频次，连杆采用变截面设计，在保证结构强度的前提下尽可能降低自身重量，减少高速往复运动时产生的惯性冲击。

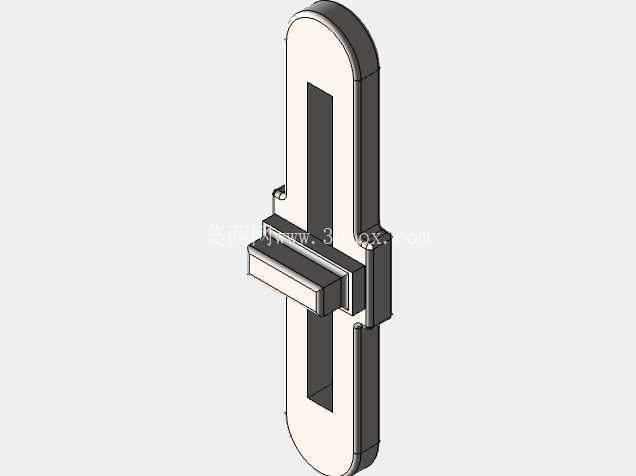

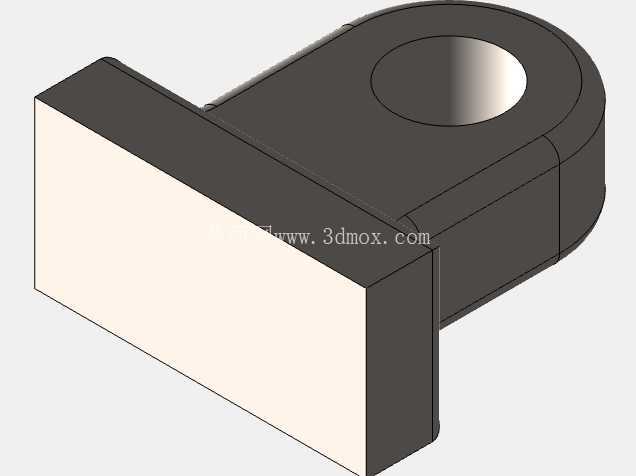

滑块部分采用分体式锁紧结构，可通过侧面的锁紧螺栓调整与导轨的配合间隙，适配不同运行速度下的间隙需求，低速重载工况下可适当调小间隙提升运动刚性，高速轻载工况下可适当放大间隙降低运行阻力。滑块与竖直摆板之间通过铰接轴连接，竖直摆板上开设了长条形滑槽，铰接轴可在滑槽内滑动，抵消运动过程中产生的垂直方向位移差，避免机构出现过约束卡死的问题。竖直摆板的两侧同样与导轨上的支撑座配合，保证摆板摆动过程中的运动轨迹稳定，不会出现侧向偏移。

设计过程中重点考虑了机构的死点规避问题，在曲柄与连杆的铰接位置配置了配重块，当机构运行到上下死点位置时，可依靠配重块的惯性顺利通过死点，无需额外添加辅助飞轮结构，缩小了整套机构的整体体积。整套机构的所有铰接位置均采用标准化的销轴与卡簧固定结构，拆装维护时无需专用工具，可快速更换磨损的铜套、销轴等易损件，降低设备运维成本。从安装边界来看，整套机构的总长度约为320mm，总宽度约为120mm，总高度约为280mm，安装时需在基板上预留对应尺寸的安装空间，同时在滑块的运动行程两端预留10mm以上的安全余量，避免滑块运行到行程端点时与周边设备部件发生碰撞。

实际应用中，这套机构可根据使用场景调整各部件的材质，常规工况下采用45号钢调质处理即可满足强度需求，在有耐腐蚀要求的食品、医药行业场景中，可更换为304不锈钢材质，在高速运行场景中，可将连杆、摆板等运动部件更换为铝合金材质，进一步降低运动惯量，提升机构的运行响应速度。机构的传动效率可达90%以上，相比齿轮齿条、凸轮等直线运动转换结构，具备结构简单、加工成本低、维护方便、行程调整灵活的优势，尤其适合中小行程、中低负载的往复运动工位使用。
