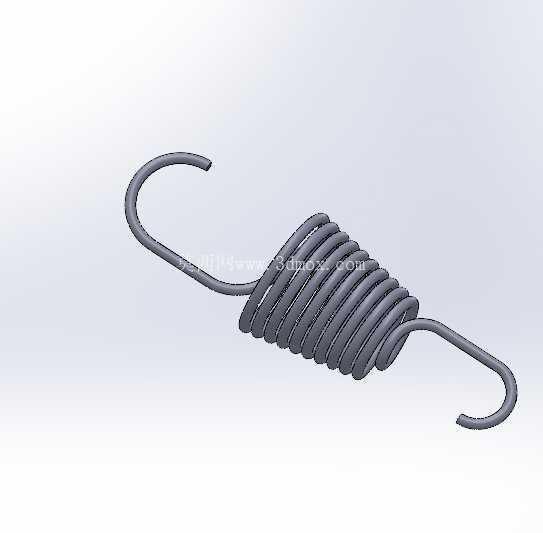

带挂钩式螺旋拉伸弹簧三维结构设计

在各类需要实现张力复位、载荷缓冲、行程补偿的机械结构中，螺旋拉伸弹簧是应用覆盖范围极广的弹性元件，小到家电内部的复位机构，大到工业设备的张紧结构，都能见到这类零件的身影。不同于压缩弹簧依靠端面承压传递载荷，拉伸弹簧的受力逻辑是在两端受拉时，通过簧圈的弹性形变储存能量，抵消外部拉力，当外载撤去后带动相连部件回到初始位置，这种受力特性决定了它的结构设计和压缩弹簧有明显区别。

从实际应用场景来看，这类带挂钩的螺旋拉伸弹簧常被用在模具的复位辅助结构、输送线的张紧调节机构、小型农机的离合回位结构、健身器材的阻力提供结构，甚至是民用门锁、自行车刹车的复位结构中。不同场景下对弹簧的刚度、行程、挂钩强度要求差异极大，比如压铸模配套使用的拉伸弹簧，需要长期在一定温度区间内工作，簧丝的抗松弛性能要满足连续开合的载荷循环要求，不能出现使用一段时间后预紧力下降、复位不到位的问题；而输送线张紧用的拉伸弹簧，更关注极限拉伸长度和挂钩的连接可靠性，避免运行过程中挂钩脱开导致张紧失效。

这款螺旋拉伸弹簧的设计思路，首先围绕簧圈部分的参数匹配展开：簧丝直径的选取直接决定弹簧的基础刚度，在确定簧丝直径前，需要先核算工作场景下的最大工作载荷、预拉伸量、极限拉伸行程，确保弹簧在最大工作载荷下的应力处于材料许用应力范围内，不会出现塑性变形。簧圈的中径尺寸需要兼顾安装空间的径向边界，不能和周边的杆件、壳体结构发生运动干涉，同时要考虑旋绕比的合理区间，旋绕比过大容易导致弹簧受拉时出现失稳侧弯，旋绕比过小则会提升卷制加工的难度，也会增大簧圈内侧的应力集中系数。两端的挂钩采用和簧圈同直径的线材一体弯折成型，这种结构的优势是没有额外的连接焊缝，避免了焊接位置的强度薄弱点，挂钩的弯折半径做了圆弧过渡处理，避免弯折处出现过大的应力集中，防止长期受拉后挂钩根部断裂。挂钩的开口角度和端部形状，是根据实际安装场景的连接销轴尺寸确定的，确保安装时能快速卡入连接位，同时在正常工作行程内不会从连接销轴上脱出。

从安装边界来看，这款弹簧的轴向安装尺寸需要考虑预拉长度，通常拉伸弹簧在初始安装时就需要施加一定的预拉力，避免零载荷状态下簧圈之间出现松动间隙，导致工作初期出现空行程，影响机构的动作精度。径向安装空间需要预留出弹簧受拉时的径向膨胀余量，因为弹簧在轴向受拉伸长时，簧圈的中径会出现微小的收缩？不对，实际是拉伸时簧圈受扭转变形，径向尺寸会有微小变化，所以周边的避让空间不能刚好贴合弹簧的自由中径，需要留出足够的间隙，避免弹簧形变过程中和周边结构发生摩擦剐蹭，磨损簧丝表面影响使用寿命。

在功能特性上，这款一体成型挂钩的螺旋拉伸弹簧，载荷和形变的线性度较好，在有效行程内刚度波动小，能够给相连机构提供稳定的拉力输出。簧圈之间在自由状态下是紧密贴合的，这也是拉伸弹簧和压缩弹簧最直观的外形区别，紧密贴合的簧圈可以给弹簧提供一定的初始预紧力，不需要额外加装预紧结构就能避免零位窜动。表面没有额外的连接附件，整体结构简单，安装时只需要将两端挂钩挂在对应的连接点上即可，不需要复杂的固定工装，后期维护更换也十分便捷。针对不同的使用环境，这类弹簧还可以通过调整簧丝材质、表面处理方式，来适配耐腐蚀、耐高温、高疲劳寿命的特殊要求，比如在潮湿环境下使用的版本可以做镀锌钝化处理，在高温工况下使用的版本可以选用65Mn或者60Si2MnA的弹簧钢线材，满足不同场景的使用需求。

在三维建模过程中，这类弹簧的建模重点在于螺旋扫掠路径的参数化设置，以及两端挂钩的平滑过渡处理，不能出现扫掠过程中簧丝截面畸变的问题，否则会影响后续有限元分析时应力计算的准确性。挂钩部分的曲线需要和螺旋簧圈的末端做相切过渡，保证整个弹簧的曲率变化连续，避免在模型上出现硬折角，和实际加工成型的零件形态保持一致。建模时还需要明确标注弹簧的自由长度、簧丝直径、簧圈中径、挂钩的中心距、挂钩的开口尺寸等关键安装参数，方便设计人员在做整体结构装配时直接调用，不需要反复核对尺寸，提升整体的设计效率。
