直式快拆POGO PIN PCB连接器结构设计

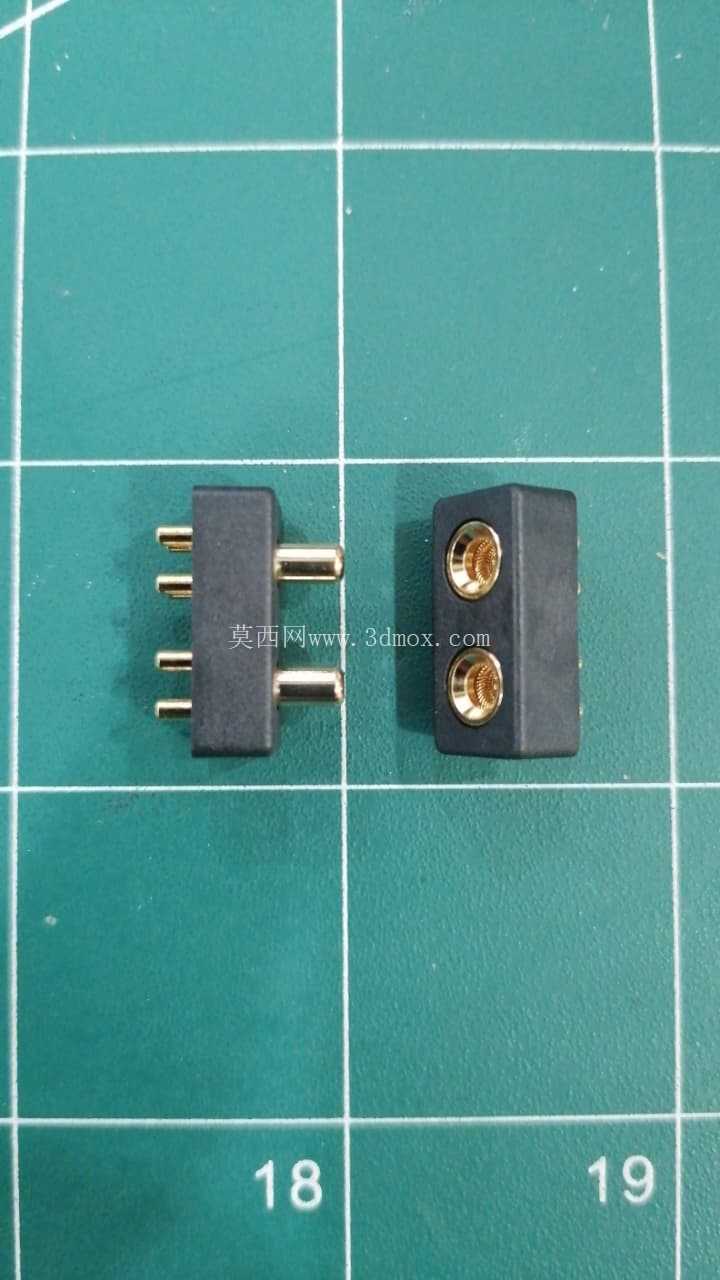

在消费电子、小型测试治具、模块化便携设备的板间连接场景里，传统排针排母插拔寿命短、对位容错率低的问题一直困扰着结构设计人员，这款直式快拆POGO PIN连接器正是针对这类痛点做的结构优化。不同于常规焊线式POGO PIN组件，这款产品直接采用PCB通孔直插的安装方式，公端插针与母端弹簧触点的对位设计做了导向修正，插合过程中不需要严格对准针脚位置，母端触点的喇叭口导向结构可以允许0.3mm以内的对位偏差，大幅降低产线组装时的对位难度，也能减少设备维护时反复插拔造成的针脚弯折、焊盘脱落问题。

从实际使用场景来看，这类连接器常被用在需要频繁拆分的模块化设备上，比如手持检测仪器的主机与探头连接模块、小型工控板的扩展功能卡对接、消费类电子产品的可拆卸电池连接位，还有测试治具上的快速通电对接工位。相比传统的卧贴连接器，直式通孔安装的结构在焊接后能承受更大的侧向力，公端插针穿过PCB板后焊锡填充通孔，焊盘的受力面积比表面贴装大60%以上，遇到意外拉扯时不会直接把焊盘从PCB上扯掉，适合用在有一定振动的使用场景里。

设计过程中首先确定的是触点载流能力，单针100A的载流要求决定了触点材质必须选用高弹性铜合金，表面做厚金镀层处理，避免多次插拔后接触电阻升高造成发热。公端的两根大电流插针做了圆角端头处理，插合时不会刮伤母端弹簧触点的镀金层，旁边的信号针长度比电源针短0.5mm，实现插合时先接通电源、后接通信号，拆分时先断开信号、后断开电源的时序要求，避免热插拔过程中产生的浪涌信号烧坏后端的敏感芯片。

外形尺寸上，连接器本体宽度控制在6mm，刚好适配常规2层PCB板的板边安装空间，不会占用过多的板面布局位置，通孔引脚的间距符合标准2.54mm网格设计，和常规排针的PCB封装兼容，设计人员在替换原有普通排针方案时不需要重新修改PCB封装，直接替换物料就能提升连接可靠性。母端的弹簧触点做了防呆结构，公端插针只有在正确方向下才能插入，反向插合时会被本体的凸台挡住，避免电源正负极反接造成电路烧毁。

安装边界方面，公端焊接在主板上时，板后伸出的引脚长度控制在1.2mm，刚好满足波峰焊的焊锡爬升要求，不会因为引脚过长造成背面元件干涉；母端安装在子板上时，本体底部和PCB板面之间预留0.1mm的间隙，避免焊接时助焊剂残留渗入触点内部造成接触不良。插合后的整体啮合高度为8mm，在紧凑的设备内部空间里不会造成堆叠干涉，连接器侧面做了防滑的细纹理，手动拆分时可以直接捏住两侧拔开，不需要额外的解锁结构，拆分力度控制在15N左右，既不会因为振动意外松脱，也不会因为拔插力过大造成PCB变形。

从结构可靠性角度考虑，母端内部的弹簧选用不锈钢材质，经过10000次插拔测试后弹力衰减不超过10%，接触电阻始终稳定在5毫欧以内，大电流通电时的温升控制在30K以内，满足工业级设备的使用温度要求。连接器的绝缘本体选用耐高温LCP材质，可以过260℃的回流焊温度，焊接过程中不会出现本体变形、触点移位的问题，材料的阻燃等级达到V0级，遇到电路短路发热时不会出现明火，满足电子设备的安规要求。
