小型履带式液压挖掘作业设备结构设计

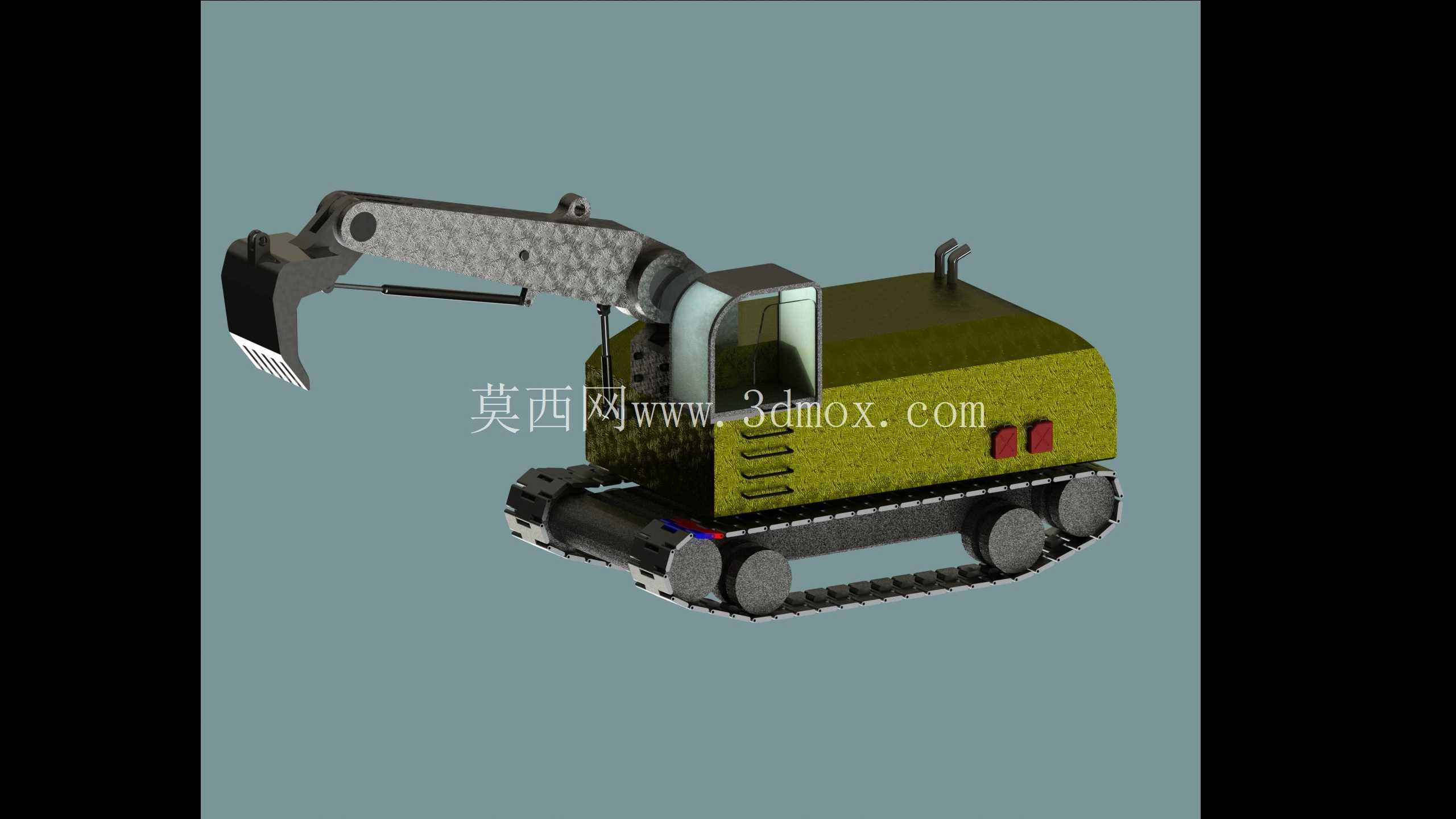

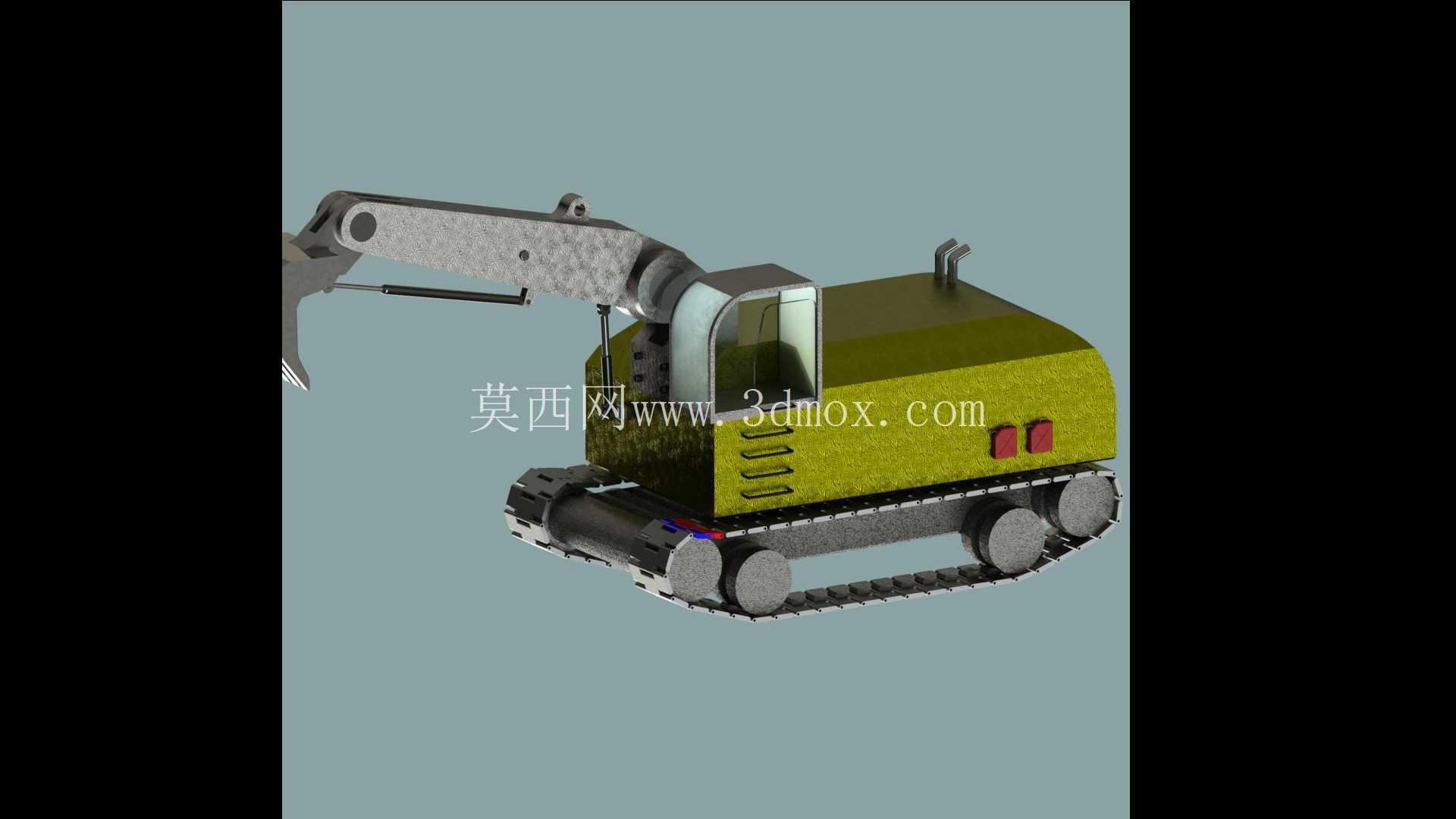

这款小型履带式挖掘设备的三维结构设计，首先围绕狭小场地作业的核心需求展开，区别于大型矿用或基建用挖掘设备，该机型的作业边界锁定在市政管网抢修、庭院土方整理、小型农田水利修整、室内拆除作业这类空间受限的场景，因此在整体尺寸规划上做了针对性压缩，整机回转半径控制在1.8米以内，履带接地长度不超过1.2米，可顺利通过宽度1米的狭窄通道，适配老旧小区楼道、乡村窄路、大棚内部等常规挖掘设备无法进入的作业区域。

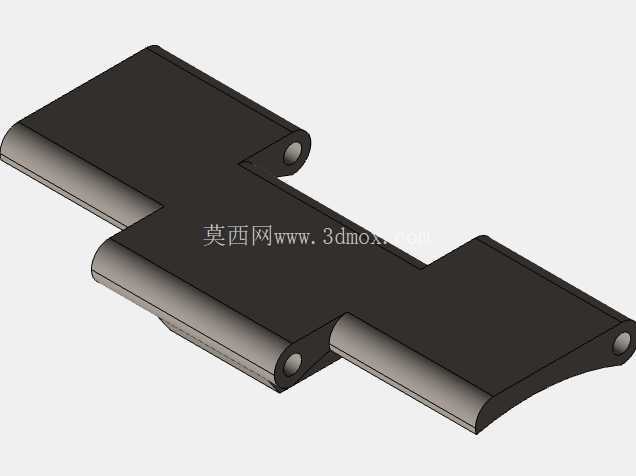

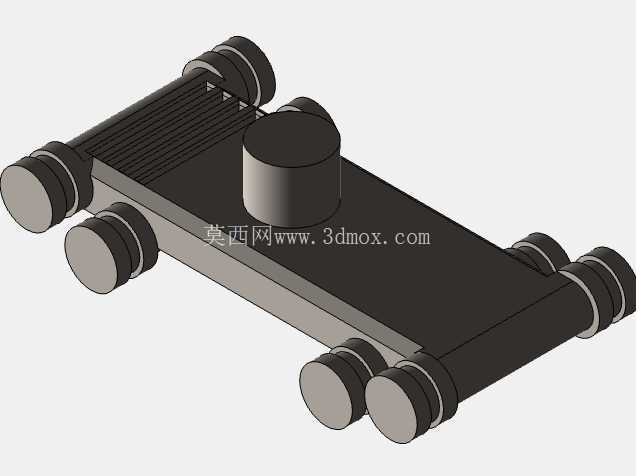

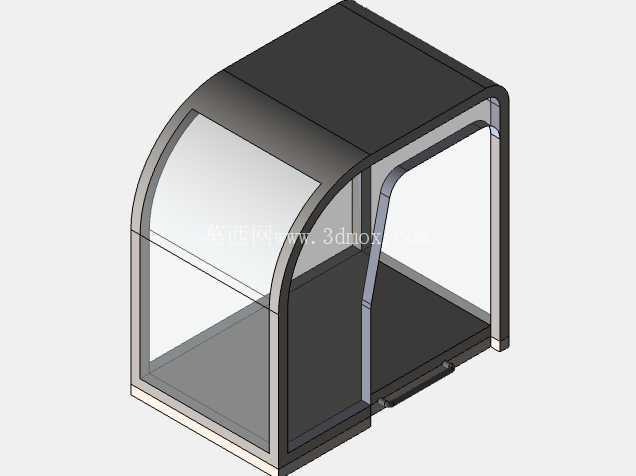

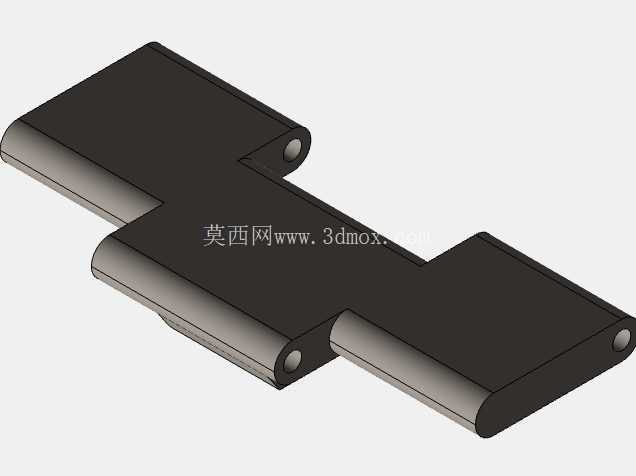

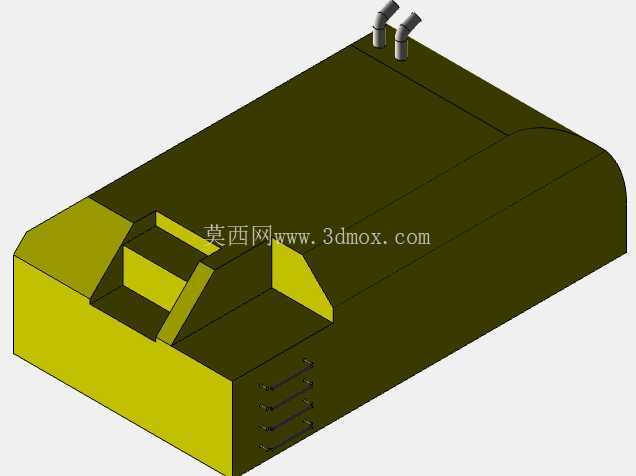

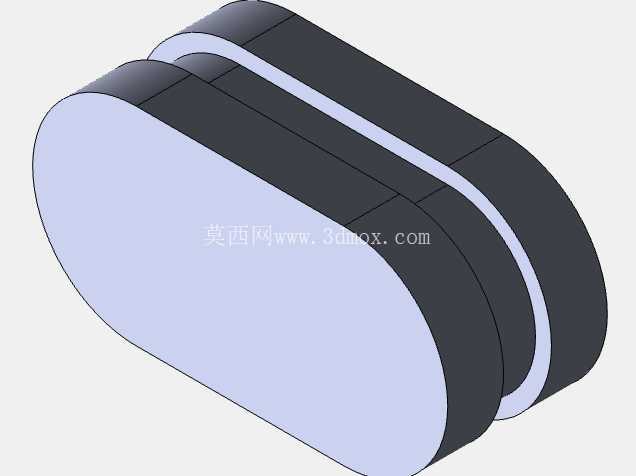

从功能结构来看，设备采用履带式行走底盘设计，履带板选用带浅防滑齿的橡胶覆面结构，既保证在泥泞、松软土质场地的抓地力，避免作业时出现侧滑或沉陷，也能在硬化路面行走时不会破坏铺装层，适配城市市政作业的路面保护要求。底盘上方设置回转支承结构，可实现上部作业总成360度全回转，作业时无需频繁调整整机行走位置，仅通过上部结构回转即可覆盖半径内的所有作业点位，大幅提升狭小空间内的作业效率。上部作业总成集成了动力舱、操作舱、工作装置三个核心模块，动力舱布置在机体后部，起到整机配重的作用，平衡前端工作装置作业时产生的倾覆力矩，无需额外加装外置配重块，进一步压缩整机的外形尺寸。操作舱采用半开放式窄体设计，舱体宽度控制在0.6米以内，既给操作人员提供足够的操作视野，也不会额外增加整机的宽度尺寸，舱内操纵杆件按照人机工程学布局，常用的动臂升降、斗杆收放、铲斗挖掘、回转动作操纵杆布置在操作人员手臂自然伸展的覆盖范围内，降低长时间作业的操作疲劳度。

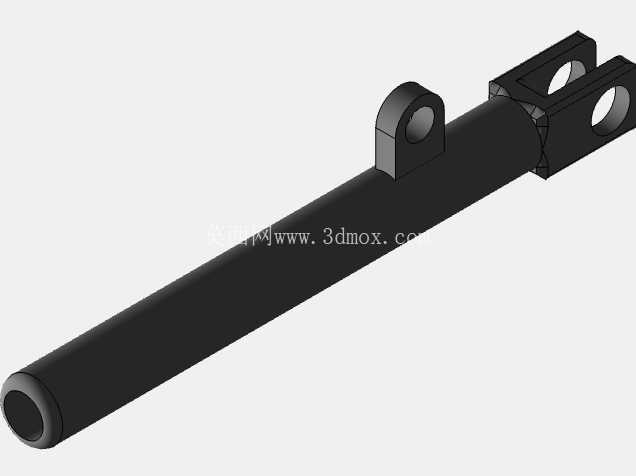

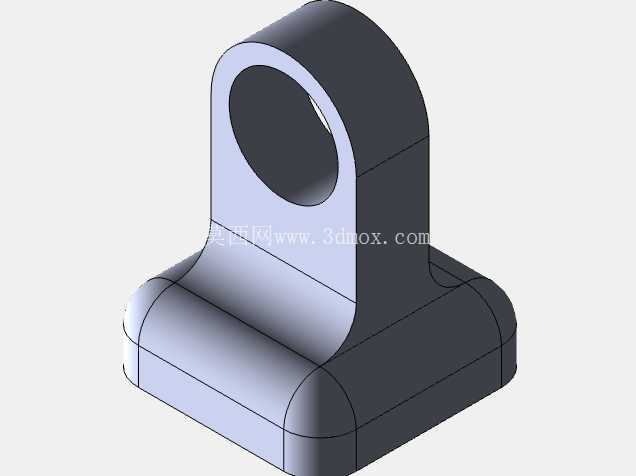

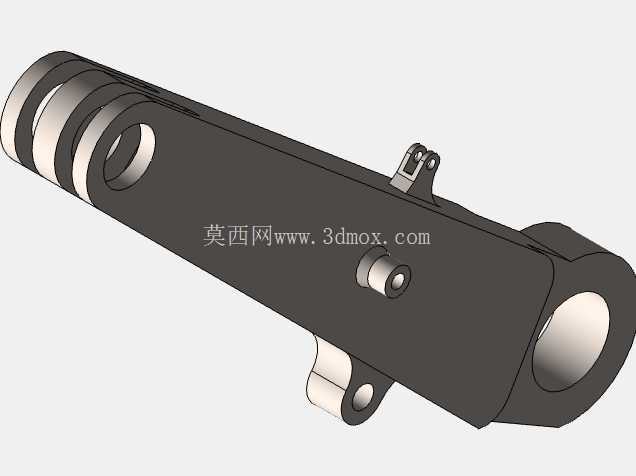

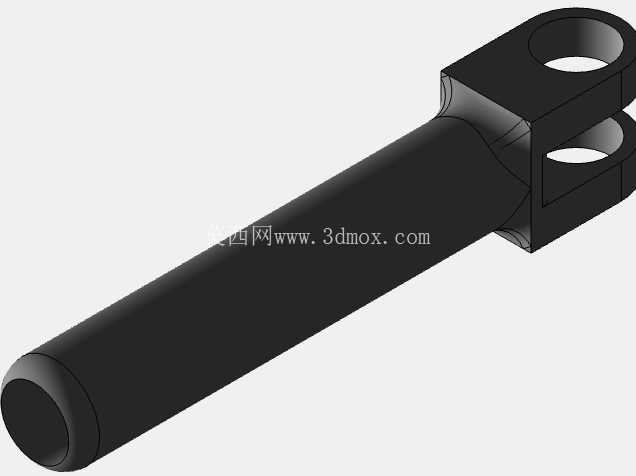

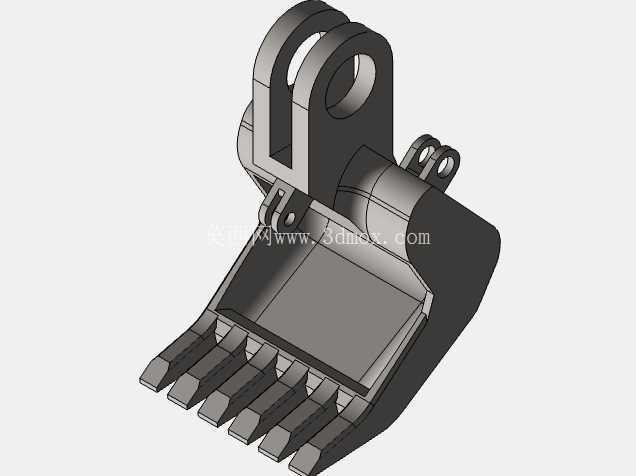

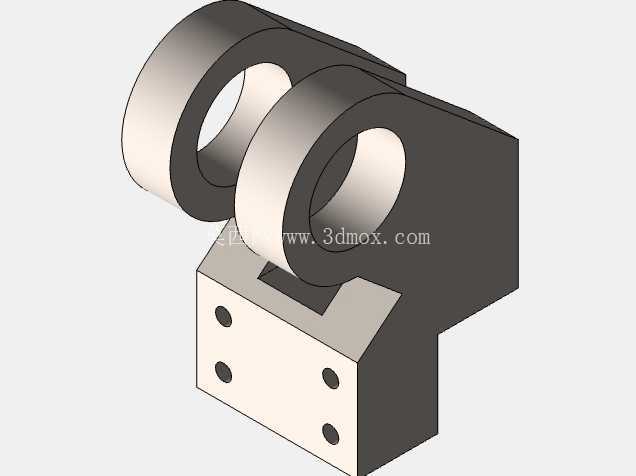

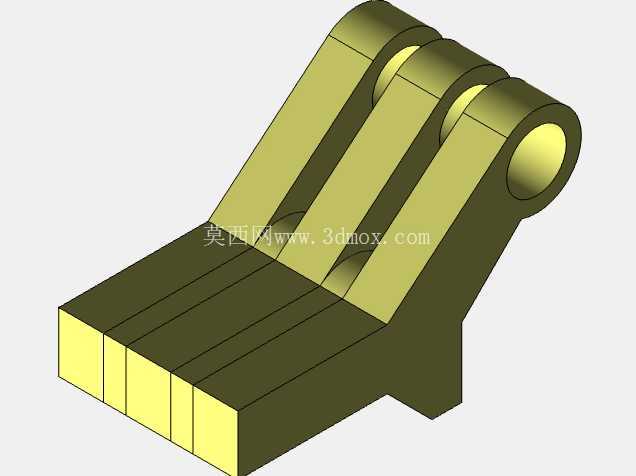

工作装置采用经典的反铲式三节臂结构，包含动臂、斗杆、挖斗三个核心铰接部件，各铰接点处配置液压油缸驱动，可实现复合动作协同：动臂油缸负责整个工作装置的升降调节，斗杆油缸负责斗杆的收放以调整作业半径，铲斗油缸负责挖斗的翻转完成挖掘与卸料动作，三组油缸配合回转动作，可实现最大挖掘深度2.2米、最大卸料高度1.9米的作业参数，完全覆盖小型土方作业的深度与高度需求。液压管路沿动臂、斗杆的内侧布置，通过管卡固定在结构件表面，避免作业过程中管路与外部障碍物发生刮碰损坏，管路接头采用标准密封结构，降低液压油泄漏的风险。挖斗选用0.06立方米容量的窄型斗体，斗齿采用可更换式结构，磨损后仅需更换斗齿无需更换整个挖斗，降低后期使用维护成本，斗体边缘做加厚处理，可适配轻载破碎、物料抓取等属具的快速更换，拓展设备的作业场景。

设计过程中重点考量了安装与维护的便捷性，整机采用模块化拆分设计，底盘、回转支承、上部机架、工作装置、动力系统均可单独拆分，在设备转运时可拆解为多个重量不超过100公斤的模块，通过普通货运三轮车甚至人力即可完成转运，无需大型吊装设备配合，适配乡村、老旧小区等大型吊装设备无法进入的场景。各部件的连接螺栓全部选用通用标准件，日常维护时无需专用特殊工具即可完成易损件的更换，履带张紧机构采用手动调节式结构，操作人员通过普通扳手即可调整履带张紧度，无需额外的液压张紧工具，降低设备的使用门槛。机体侧面设置了外露的维护窗口，日常检查液压油位、清理散热器杂物、更换滤芯等操作均可通过维护窗口完成，无需拆解大面积的外壳护板，提升日常维护的效率。

在结构强度校核层面，所有承重结构件均采用箱型焊接结构，动臂、斗杆的铰接点处做了局部加厚处理，通过有限元分析模拟最大挖掘力工况下的应力分布，将结构件的最大应力控制在材料屈服强度的60%以内，既保证结构件的作业强度，避免重载作业时出现结构变形或开裂，也不会因为过度冗余设计增加整机重量，整机工作重量控制在1.2吨以内，不会对硬化路面、庭院地坪造成压损。行走驱动采用左右履带独立驱动的方式，可实现原地转向，转向时无需额外的转弯半径，进一步提升狭小空间内的机动灵活性，行走速度设置为两档，低速档适配作业时的精准移动，高速档适配短距离的场地转场，无需额外的转运设备即可在相邻作业点之间快速移动。
