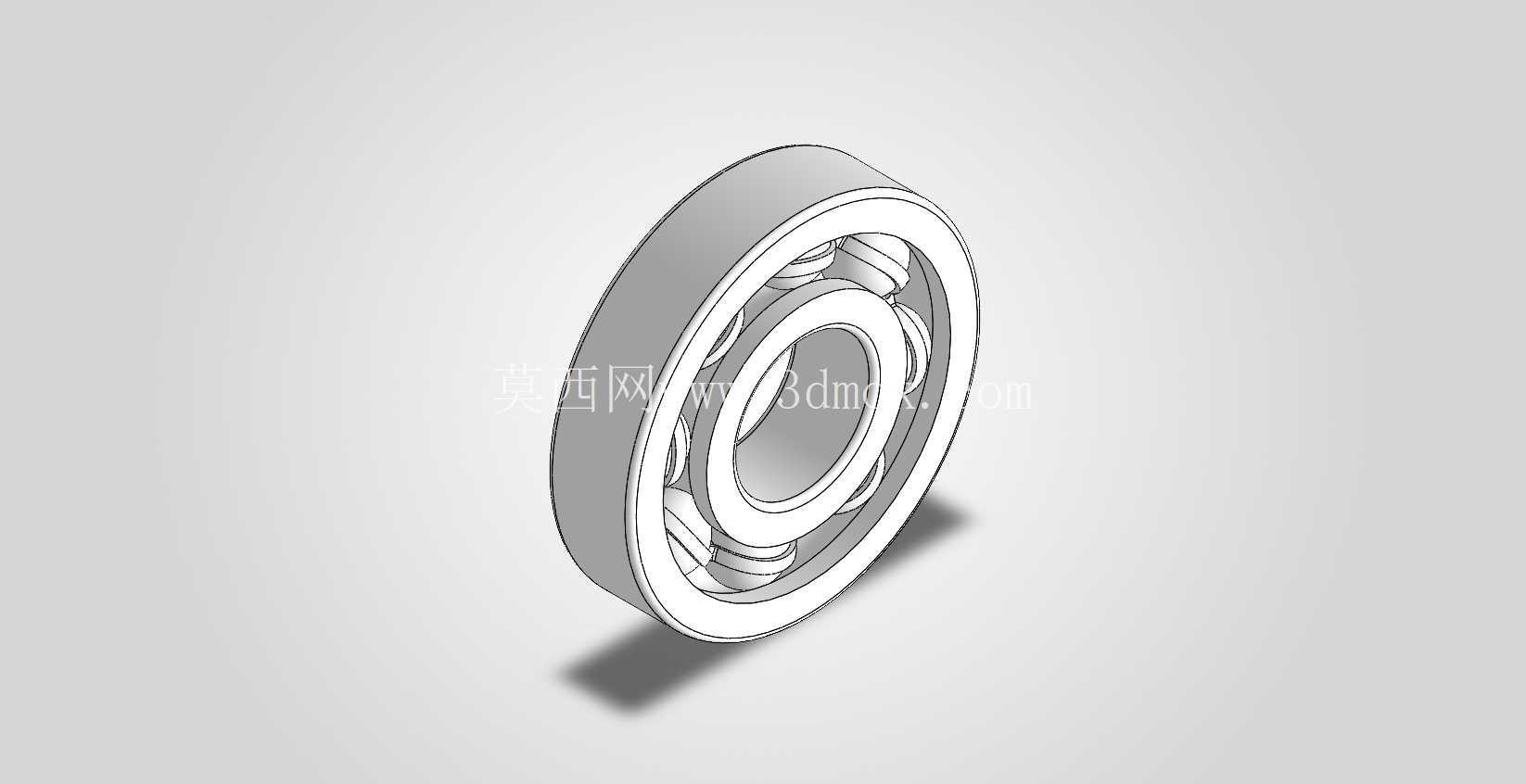

精密滚珠轴承装配结构三维数模

在各类旋转传动设备的设计环节中，轴承作为核心支撑部件的选型与结构匹配，直接决定了整套传动系统的运行寿命与精度表现，这套滚珠轴承的三维数模完整还原了深沟球类轴承的全零件装配关系，能直接为传动系统的虚拟装配、干涉校验提供可靠的结构参考。从实际应用场景来看，这类滚珠轴承覆盖了从普通民用电机、输送辊道到精密机床主轴、工业机器人关节等绝大多数存在旋转运动的机械结构，不同工况下对轴承的径向游隙、接触角、密封形式的要求差异极大，建模时特意保留了各零件的独立参数化特征，方便设计人员根据实际载荷需求调整沟道曲率、滚动体直径与数量，快速适配不同的应用场景。

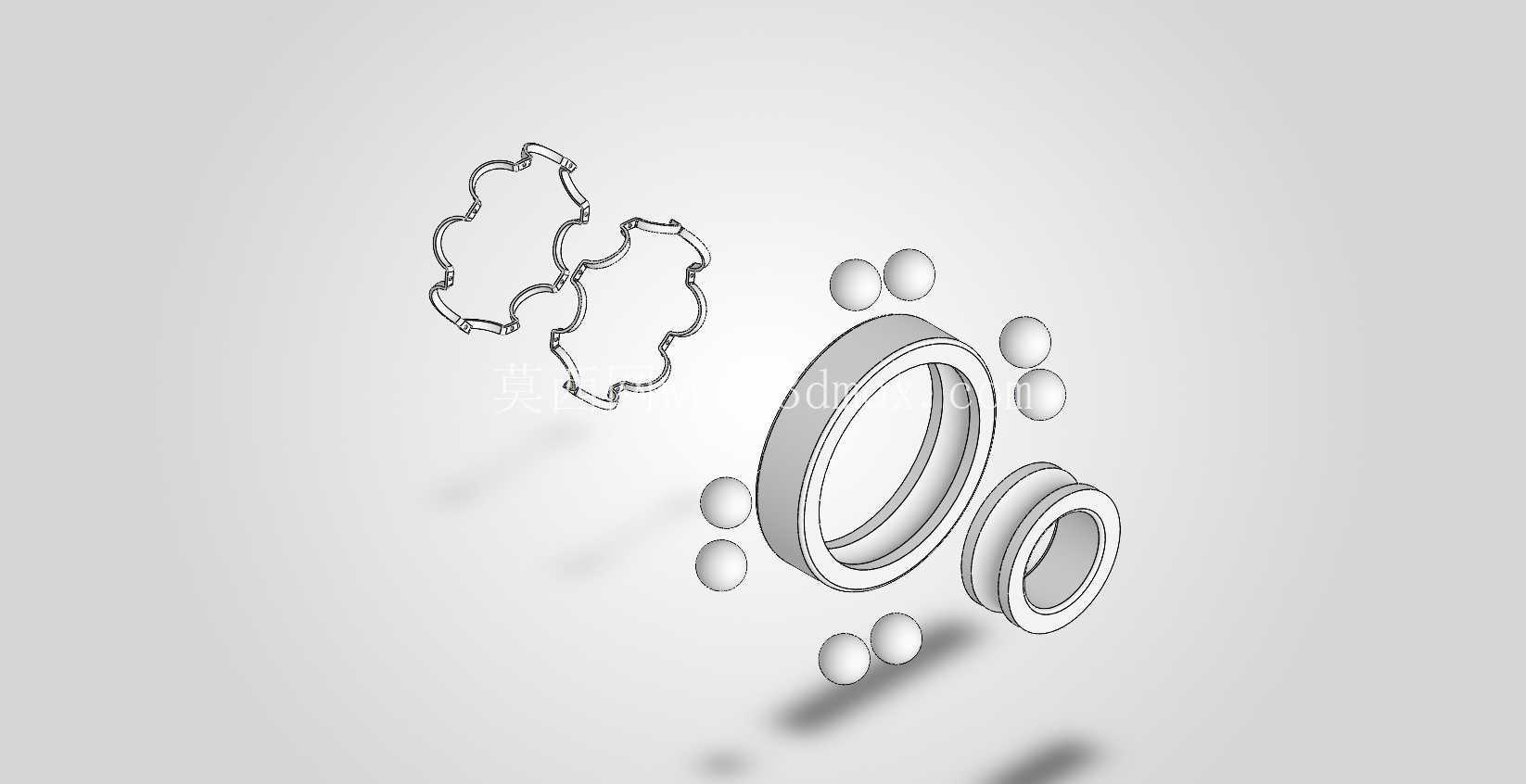

整套模型拆分了内圈、外圈、滚动钢球、波形保持架四个独立零件，没有做合并实体处理，每个零件的配合面都保留了实际加工需要的工艺特征：内圈的内径面为安装基准面，建模时预留了与轴类零件配合的公差带参考边界，沟道位置的圆弧曲率完全匹配钢球的接触角要求，避免出现装配后滚动体卡滞或接触应力集中的问题；外圈的外径面为轴承座安装基准，同样标注了与安装孔配合的尺寸边界，两端的倒角特征完全符合实际装配的导入要求，不会出现安装时刮伤轴承座孔壁的情况。

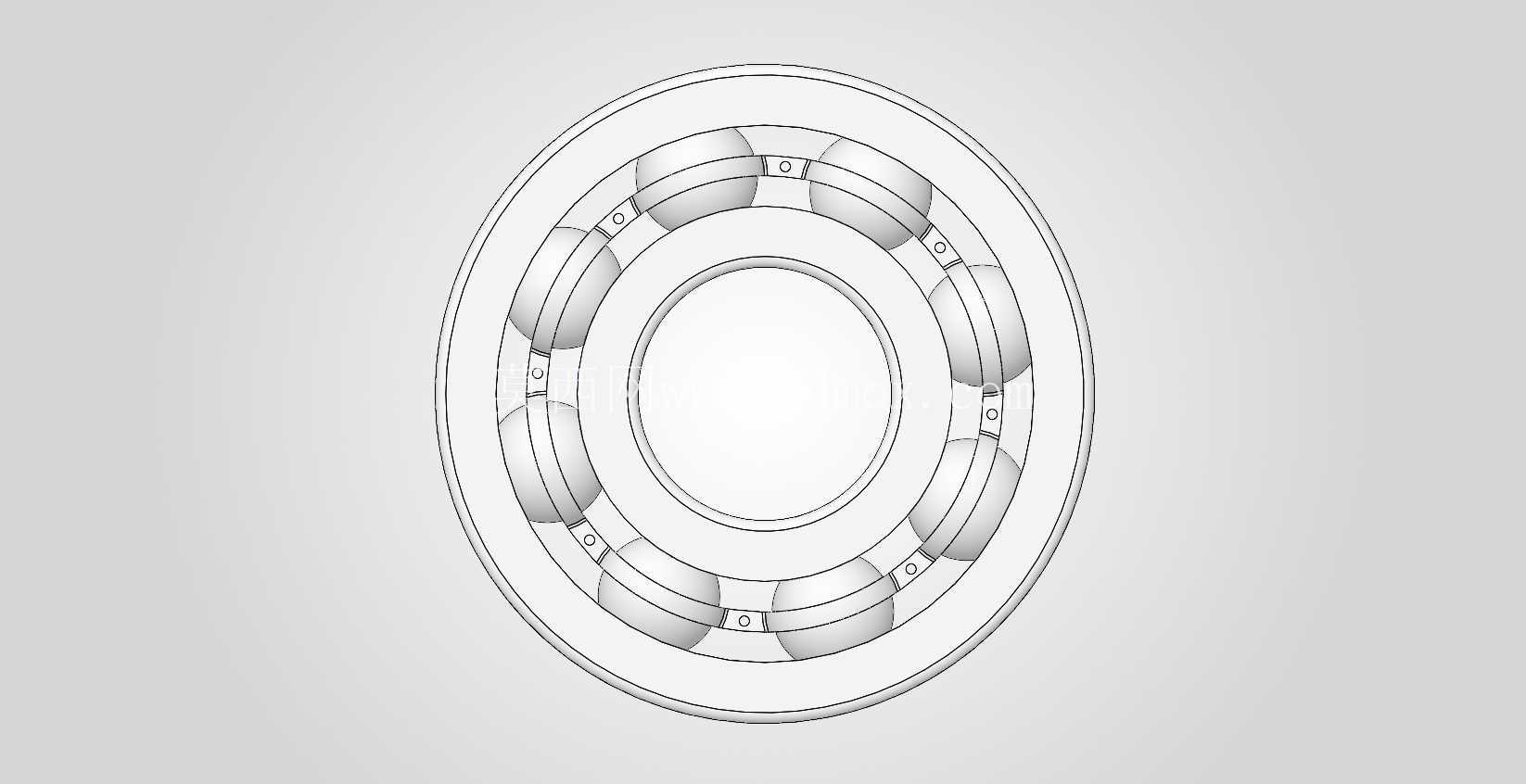

保持架采用的是浪形冲压保持架结构，这种结构在中小型深沟球轴承中应用最广，建模时还原了保持架兜孔的包络角度，既能将钢球均匀分隔在沟道圆周上，避免滚动体之间直接接触产生摩擦磨损，又预留了足够的润滑脂存储空间，保证轴承运行时滚动体与沟道接触面能形成稳定的油膜。很多新手建模时容易忽略保持架与钢球的间隙设计，要么兜孔间隙过小导致运行时保持架与钢球剐蹭，要么间隙过大造成钢球运行时窜动量大，这套模型里的保持架兜孔与钢球的间隙控制在合理范围内，完全符合实际量产轴承的设计规范。

从安装边界来看，这套轴承的轴向定位尺寸、径向安装尺寸都做了明确的结构表达，设计人员在做整机装配时，可以直接提取内圈内径、外圈外径、轴承总宽度这三个核心安装尺寸，快速匹配轴的配合段长度与轴承座的安装孔深度，不需要再额外核对二维图纸的尺寸链。同时模型里的滚动体排布完全按照等圆周角设计，钢球数量经过载荷校核，既能保证额定动载荷满足常规传动需求，又不会因为钢球数量过多导致保持架强度不足。

在设计思路上，这套模型没有做过度的细节简化，也没有添加不必要的装饰特征，所有结构都服务于实际工程应用：比如内圈与外圈的挡边高度刚好能限制钢球的轴向窜动，同时不会增加不必要的摩擦面积；钢球的球面度做了理想化处理，方便后续做有限元分析时直接提取接触面对，开展接触应力、疲劳寿命的仿真计算。很多设备选型人员在前期方案阶段，不需要等待供应商提供二维图纸，直接调用这套数模就能完成传动系统的布局设计，提前校验轴承与周边密封件、端盖、锁紧螺母的位置关系，避免后期出现装配干涉的问题。

针对不同的工况需求，设计人员还可以在这套基础模型上快速拓展结构：比如在有粉尘、水汽的工况下，可以在内圈外圈的两端添加密封槽结构，配套橡胶密封圈实现密封；在需要承受一定轴向载荷的场景下，可以调整沟道的接触角，将深沟球结构调整为角接触球结构，不需要从零开始重建模型。这种参数化的装配结构，能大幅缩短传动系统的设计周期，减少重复建模的工作量，尤其适合非标自动化设备的快速方案设计场景，设计人员只需要根据实际载荷计算结果调整对应参数，就能快速生成适配工况的轴承模型，直接导入装配体完成整体布局。
