开放式双齿轮传动箱体结构设计方案

在小型传动机构的开发场景中，这类开放式双齿轮箱体常被用于教学演示、简易传动试验台以及低速轻载的动力传递工位，区别于全密封的工业减速箱，它的结构完全外露，能直观呈现齿轮啮合的全过程，方便学习者理解传动比匹配、齿侧间隙调整的实际逻辑，也便于调试人员快速观察齿面磨损、润滑状态，不用拆解箱体就能完成日常检查。从实际用途来看，它不需要承担高负载的动力输出，更多是作为传动原理的具象载体，或是小型非标设备里的开放式传动单元，比如桌面级的物料推送机构、教学用传动演示台，都能看到这类结构的身影，它的核心作用是把输入轴的旋转运动通过不同齿数的齿轮啮合，传递到输出轴上，实现转速与扭矩的匹配转换。

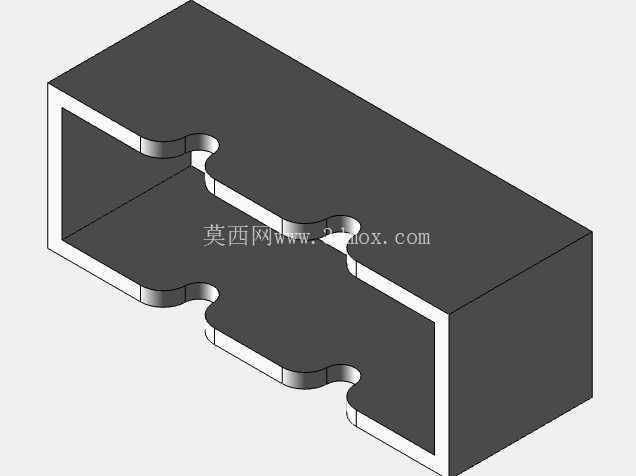

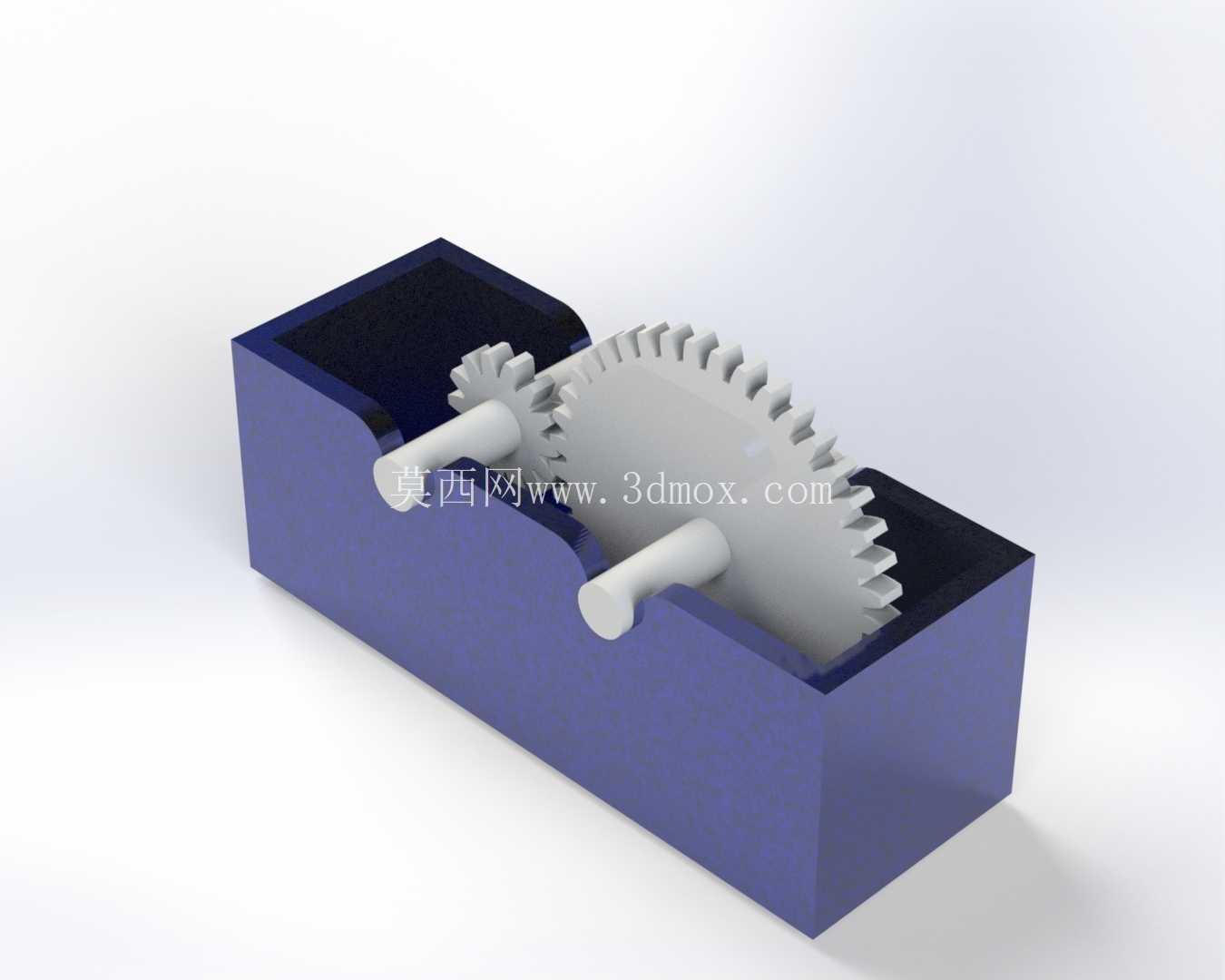

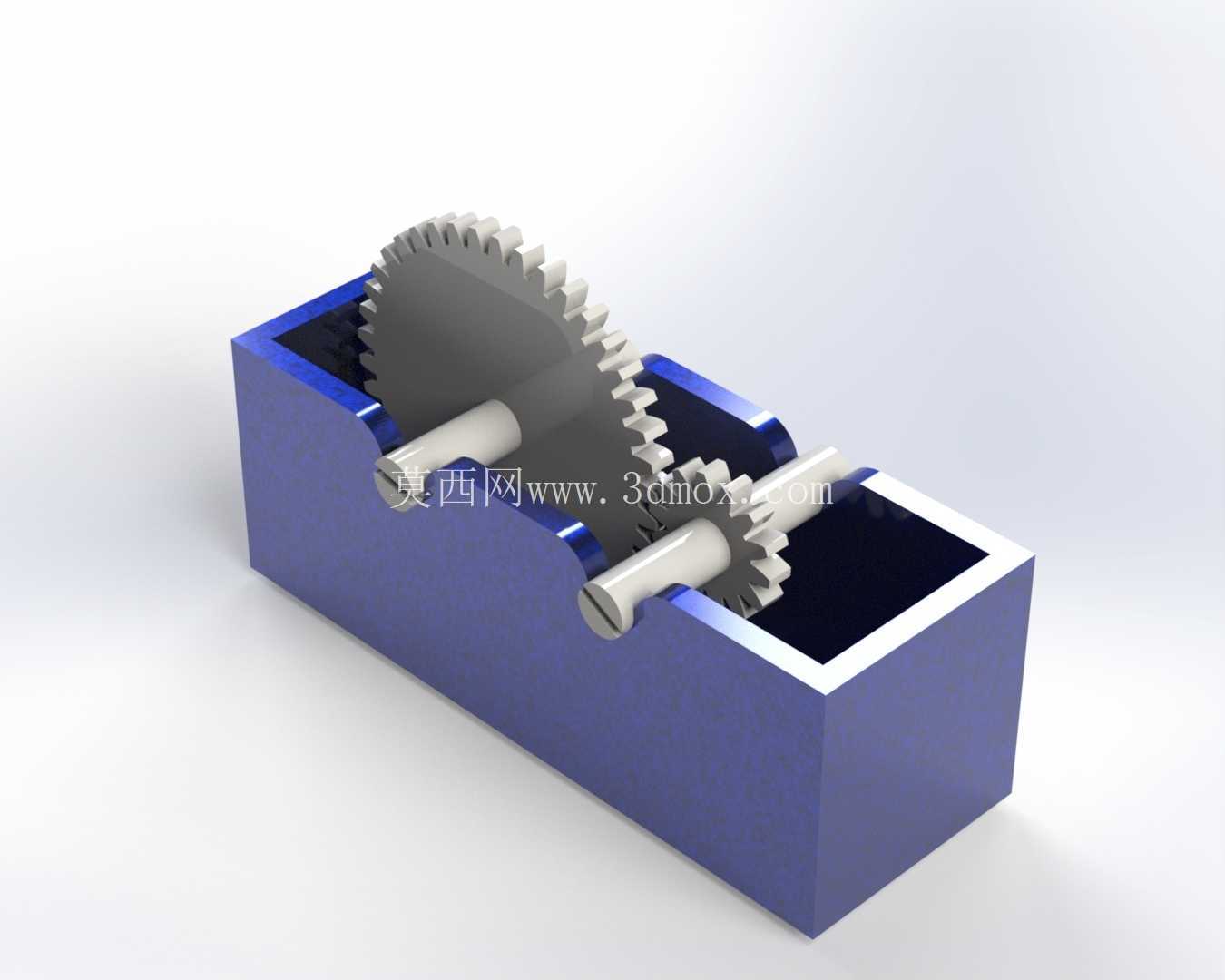

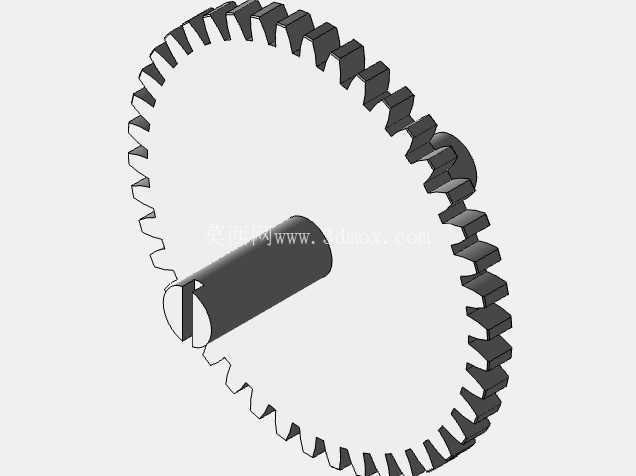

设计思路上，这个箱体采用了敞口式的矩形槽结构，没有设置上盖与密封端盖，箱体侧壁直接加工出同轴的轴孔，用来穿装两根平行的齿轮轴，大齿轮与小齿轮分别固定在两根轴上，啮合位置处于箱体空腔的中部，避免齿轮转动时与箱体内壁发生干涉。箱体的壁厚做了均匀化处理，既保证轴孔位置的支撑强度，不会因为轴的径向受力出现侧壁变形，也尽可能控制整体重量，方便在试验台或者教学设备上快速安装固定。两根轴的中心距是按照选定齿轮的模数、齿数以及啮合侧隙要求计算确定的，轴孔的加工公差选择过渡配合，既能保证轴转动时的同轴度，也不会因为过盈量太大导致装配困难。齿轮的选型上采用了标准直齿圆柱齿轮，加工难度低，装配时不需要调整轴向啮合位置，对安装精度的容错率更高，很适合这类开放式的演示或轻载传动场景。

从外形尺寸与安装边界来看，整个箱体的长度方向要覆盖两个齿轮的最大回转半径，保证齿轮转动时不会超出箱体的端面范围，宽度方向要留出轴的伸出长度，方便连接输入动力端与输出负载端，高度方向则要保证齿轮的齿顶不会高出箱体的上沿，避免转动过程中外露的齿部剐蹭周边的管线或者操作人员。安装时箱体底部为平面，可以直接通过螺栓固定在安装基板上，不需要额外设计安装支架，轴的伸出端可以根据实际需求加装联轴器、带轮或者手轮，适配不同的动力输入输出形式。需要注意的是，因为是开放式结构，它的使用场景要避开多粉尘、多切削液的工位，防止杂质进入齿面啮合区域加剧齿面磨损，日常使用时可以定期在齿面涂抹润滑脂，降低啮合过程中的噪音与磨损速度。

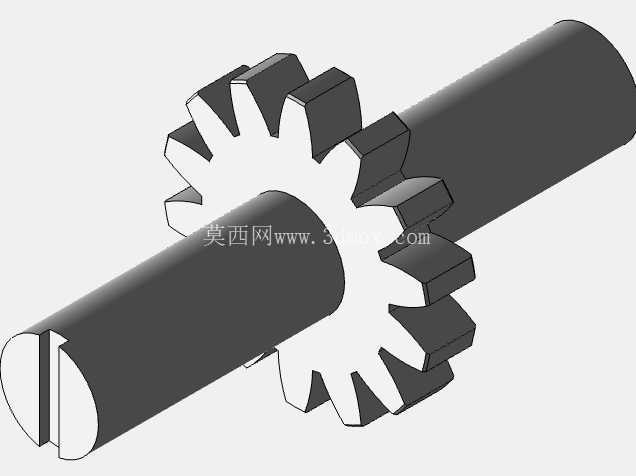

在结构细节处理上，箱体的轴孔位置没有加装额外的轴承座，直接依靠箱体侧壁的孔壁作为轴的转动支撑，这种设计简化了整体结构，减少了零件数量，虽然不适合高转速长时间运行，但完全能满足演示、低速轻载传动的使用需求。齿轮与轴之间采用销钉固定的方式，传递扭矩的同时防止齿轮与轴之间出现相对转动，装配时只需要对准齿轮与轴上的销孔，打入定位销就能完成固定，拆装十分方便。箱体的边角做了小倒角处理，避免安装调试过程中尖锐的边角划伤操作人员，也能减少应力集中，提升箱体结构的稳定性。
