单级剪叉式垂直升降作业承载平台

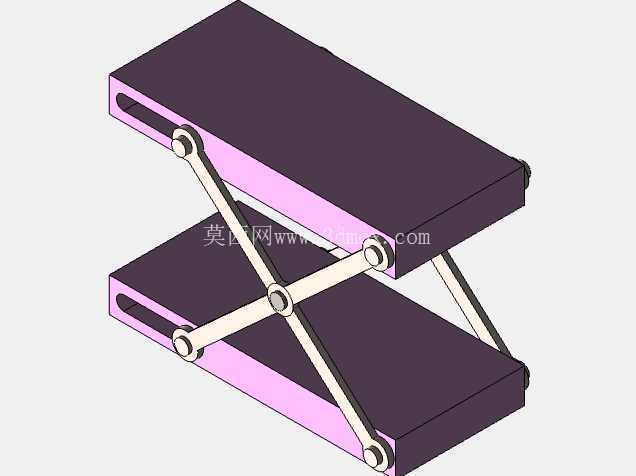

　　在车间线边物料转运、仓储高位堆垛、工装夹具工位高度适配这类场景里，剪叉式升降结构的应用频次远高于其他垂直举升方案，核心原因在于其收拢后占用的垂直空间极小，展开后能获得数倍于自身收拢高度的举升行程，同时台面的承载稳定性优于悬臂类、导轨直推类举升结构。这套剪叉升降结构采用单组X型剪叉臂布局，上下两层承载台均为带侧边滑槽的矩形板式结构，剪叉臂的一端通过铰接轴与台体固定端连接，另一端的铰接轴嵌入台体侧边的长圆形滑槽内，举升动作触发时，滑槽内的铰接轴会沿槽体方向滑移，配合剪叉臂的交叉转动完成平台的抬升与下降，这种铰接加滑移的配合方式，能避免剪叉臂转动过程中出现运动卡滞，同时抵消臂杆转动带来的水平方向位移差，保证上下台面始终保持水平平行状态，不会出现抬升过程中台面倾斜的问题。

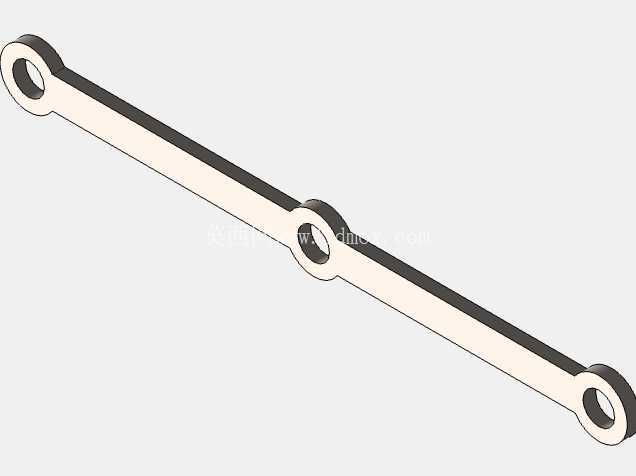

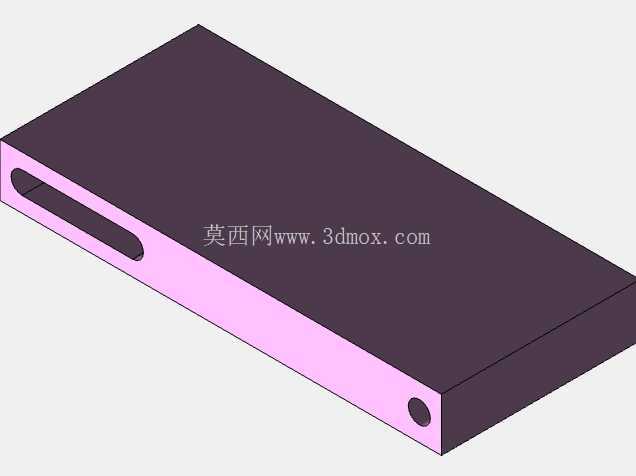

　　从结构设计的角度来看，这套剪叉结构的臂杆采用等长对称设计，两组臂杆的交叉中点位置设置通轴铰接，保证两侧臂杆的转动角度完全同步，避免单侧受力导致的臂杆扭曲变形；上下台体的滑槽长度经过运动行程校核，当平台完全收拢时，滑移端铰接轴处于滑槽最外侧，此时上下台体的间距为臂杆叠放后的总厚度，能最大化降低收拢状态下的整体高度，适配低矮空间的安装需求；当平台举升到最大行程时，滑移端铰接轴处于滑槽最内侧，此时剪叉臂的展开角度处于结构受力最优区间，不会出现臂杆接近竖直状态导致的失稳风险。在实际工况适配中，这类单级剪叉升降台的承载边界由臂杆的截面尺寸、铰接轴的抗剪强度以及台体的抗弯刚度共同决定，台面的尺寸设计通常会匹配常规的工装托盘、物料周转箱的外形规格，侧边预留的安装孔位可以用来加装防护栏、定位挡块或者输送辊道，拓展不同的作业功能；安装时只需要保证下台体的安装基准面水平度在允许公差范围内，不需要额外搭建垂直导向机架，相比导轨式升降结构能节省大量的安装空间与基建成本。

　　从功能特性来看，这套剪叉结构的动力输入点可以设置在下层台体与滑移端铰接轴之间，通过液压缸、电动推杆或者气动气缸提供推力，推动滑移端铰接轴沿滑槽移动，就能驱动整个剪叉机构完成举升动作，动力部件的安装位置处于台体内部，不会占用台面的作业空间，同时动力传递路径短，传动效率高，举升过程中的速度稳定性好，不会出现顿挫或者突跳的情况；铰接位置的轴套通常采用自润滑材质，日常维护只需要定期检查铰接轴的磨损情况，不需要频繁加注润滑脂，适合在多粉尘、多油污的车间环境中长期使用。

　　在仓储场景中，这类升降台可以嵌入地面安装，收拢状态下台面与地面齐平，方便手动液压车、搬运小车直接将物料推到台面上，举升到对应货架高度后完成堆垛作业，不需要额外搭建坡道；在生产线工位上，这类升降台可以作为高度自适应的作业台，根据操作人员的身高、作业内容调整台面高度，让作业面始终处于符合人体工程学的高度区间，降低长期弯腰或者抬臂作业带来的职业损伤；在设备维护场景中，这类升降台可以作为重型部件的举升工装，将部件抬升到对应安装高度后进行装配作业，不需要人工抬举重型零件，提升装配作业的安全性。设计这套结构的三维模型时，需要重点校核剪叉臂在最大载荷、最大举升高度下的挠度变形量，保证铰接轴与滑槽的配合间隙处于合理范围，避免间隙过大导致台面晃动，或者间隙过小导致运动卡滞；上下台体的滑槽需要做表面硬化处理，降低铰接轴滚轮长期滑移带来的磨损，延长结构的使用寿命；铰接位置的轴端需要设置防松脱结构，避免设备长期运行过程中铰接轴窜出，引发安全事故。
