剪叉式垂直升降作业承载台结构设计

在车间装配工位、仓储理货环节、轻型物料周转接驳场景里，这类剪叉结构的升降承载台是非常常见的辅助作业装置，不同于大吨位的固定液压升降平台，这个轻量化的剪叉结构更适配小空间内的高度调整需求，比如装配线上不同身高操作人员的作业面高度适配、轻型工件在工序间的高度差对接、仓储区低层货架的取放货辅助，都能通过这类装置完成高度匹配，减少操作人员反复弯腰、抬手的无效动作，降低长期重复作业带来的肌肉劳损风险。

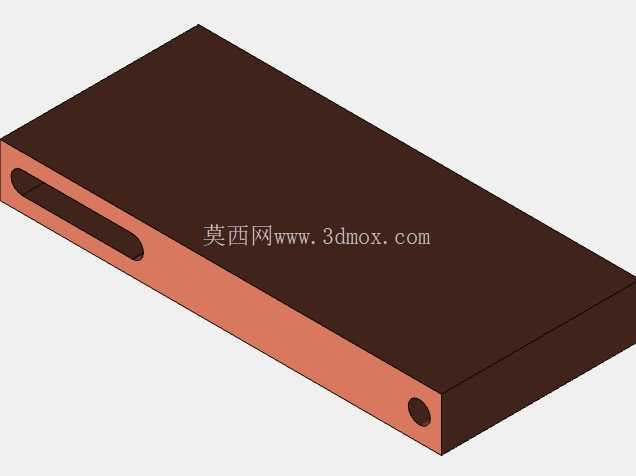

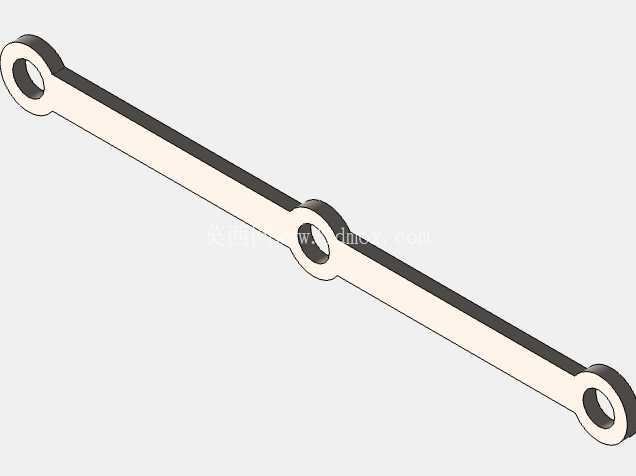

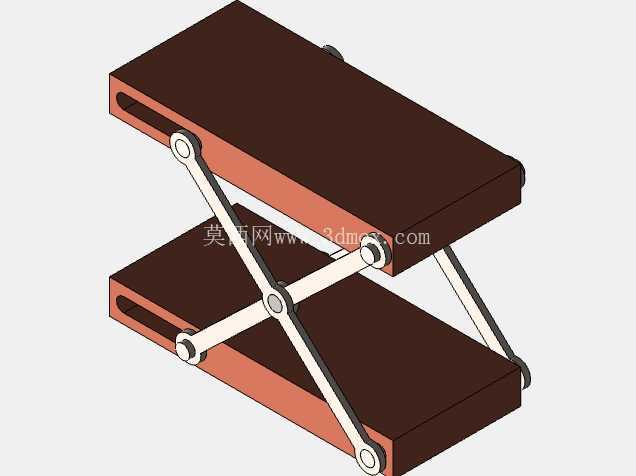

从结构设计逻辑来看，这套剪叉升降结构采用了对称布置的X形剪臂作为核心传力部件，上下两层平台作为承载基准面，剪臂的铰接点全部采用销轴连接，保证转动副的运动顺畅度，同时在剪臂的交叉位置设置中心铰接轴，让两组剪臂可以同步绕中心转动，实现平台的平稳垂直升降，不会出现单侧偏移、卡滞的问题。上下平台的侧面都预留了长条形滑槽，剪臂的端部滑轮可以在滑槽内滑动，当剪叉开合角度变化时，端部滑轮沿滑槽往复移动，抵消剪臂端部的水平位移量，保证平台始终保持水平状态，不会在升降过程中出现倾斜，避免放置在平台上的工件滑落。

设计过程中首先要确认的是安装边界，这类小型剪叉升降台的底座安装尺寸需要适配常见的工位占地需求，通常底座的长宽尺寸控制在常规工装台的占地范围内，不需要额外开挖地坑，直接放置在平整的车间地面上就可以使用，最低位时平台高度与普通周转车的台面高度齐平，方便物料直接从周转车平移到升降台上，最高升起高度可以覆盖操作人员站立作业的舒适高度区间，不需要额外垫高脚踏板。剪臂的型材选型需要匹配额定承载重量，这个结构的剪臂采用了矩形截面的型材制作，抗弯曲变形能力更强，在承受偏载的时候也能保证结构刚度，不会出现剪臂扭曲变形导致升降卡滞的问题。

功能层面，这套结构可以适配多种驱动方式，不管是手动摇杆驱动丝杠带动剪叉开合，还是电动推杆、小型液压油缸作为动力输入，都可以在现有结构基础上加装，不需要大幅改动剪臂和平台的主体结构。平台表面做了防滑处理设计，放置工件或者工装的时候不会因为平台升降的微小晃动出现滑移，上下平台的边缘都做了圆角处理，避免操作人员磕碰受伤。在实际使用场景里，这类升降台还可以配合流水线的接驳工位使用，当流水线的输送面高度和后续加工设备的进料高度存在差的时候，把升降台调整到对应高度，就可以实现物料的无落差转运，不需要人工抬升物料，降低作业强度。

从结构运动的可靠性角度考虑，设计时给所有铰接转动位置都预留了润滑注油空间，长期使用过程中可以定期加注润滑脂，减少销轴和轴套之间的磨损，延长结构使用寿命。滑槽内部设计了限位挡块，当剪臂张开到最大角度、平台升到最高位置时，滑轮会接触到滑槽端部的限位块，避免剪臂过度张开导致结构失稳，同时最低位时剪臂完全收拢，上下平台贴合，整体高度降到最低，方便闲置时推移收纳，不会占用过多车间空间。不同于固定式的作业工作台，这种可升降的结构可以适配多种不同的作业需求，同一台设备可以满足不同工序的高度要求，不需要针对每个工序单独制作固定高度的工装台，能有效减少车间内的工装投入成本，也能节省工装存放的场地空间。在轻型加工、装配、仓储等场景里，这类结构的升降装置因为结构简单、维护方便、运行稳定，已经成为非常普及的辅助作业设备，这套三维结构完整还原了剪叉升降的核心运动逻辑，所有铰接点、滑槽、限位结构都做了准确的建模还原，可以直接作为同类产品设计的参考结构，也可以用于基础的运动仿真验证，确认剪叉开合过程中的运动干涉情况，优化剪臂的长度比例，匹配不同的升降行程需求。
