压滤机自动化产线集成结构设计

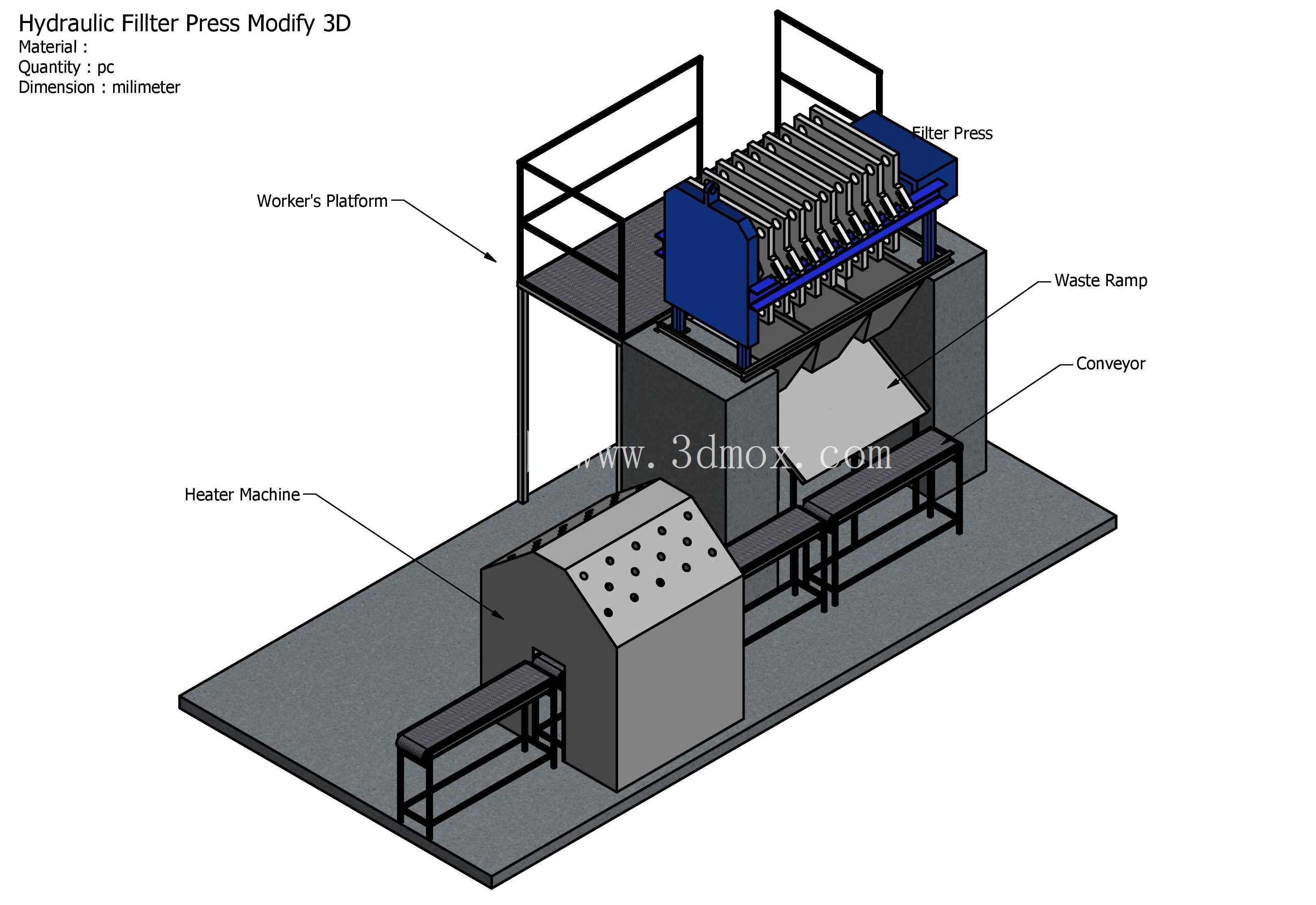

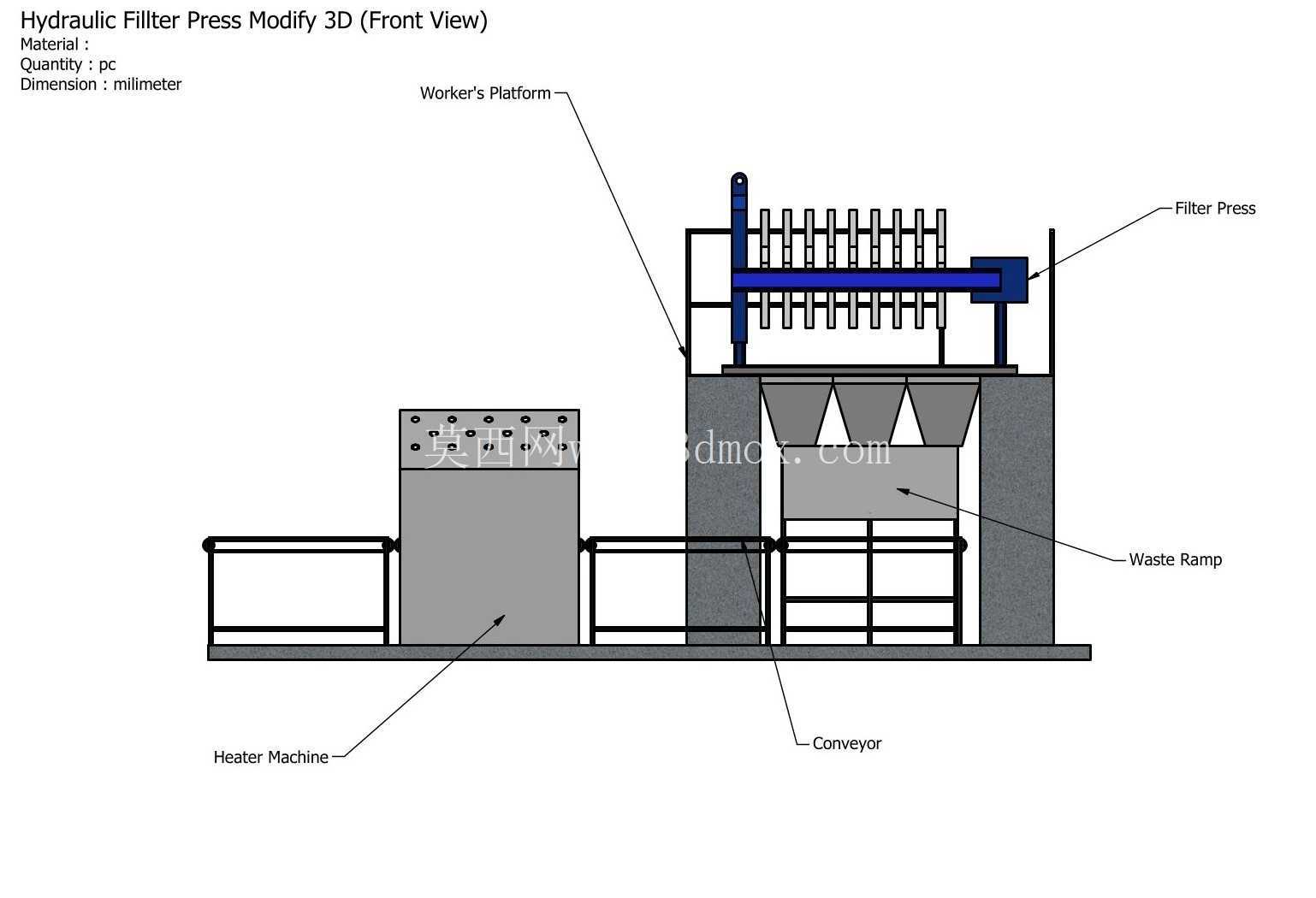

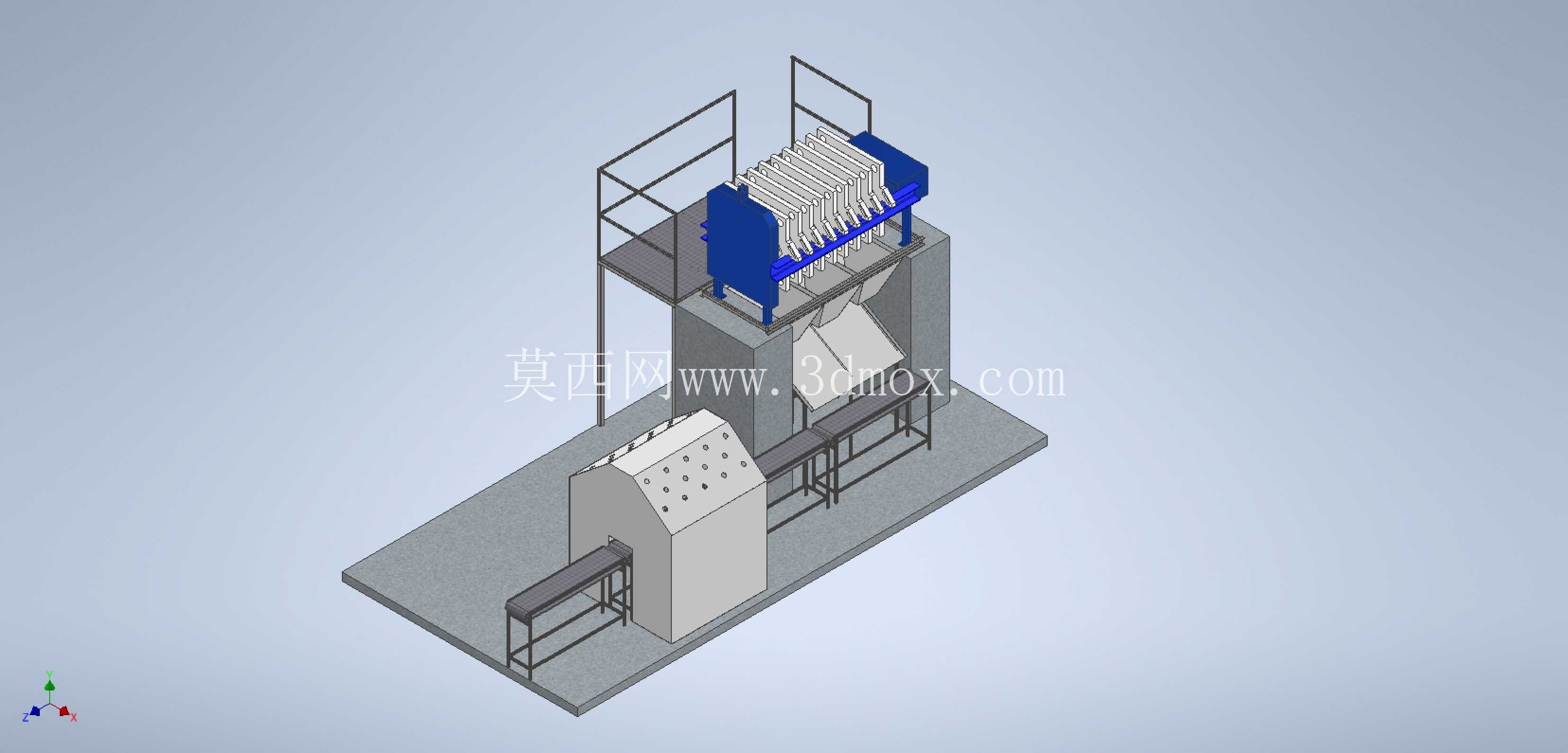

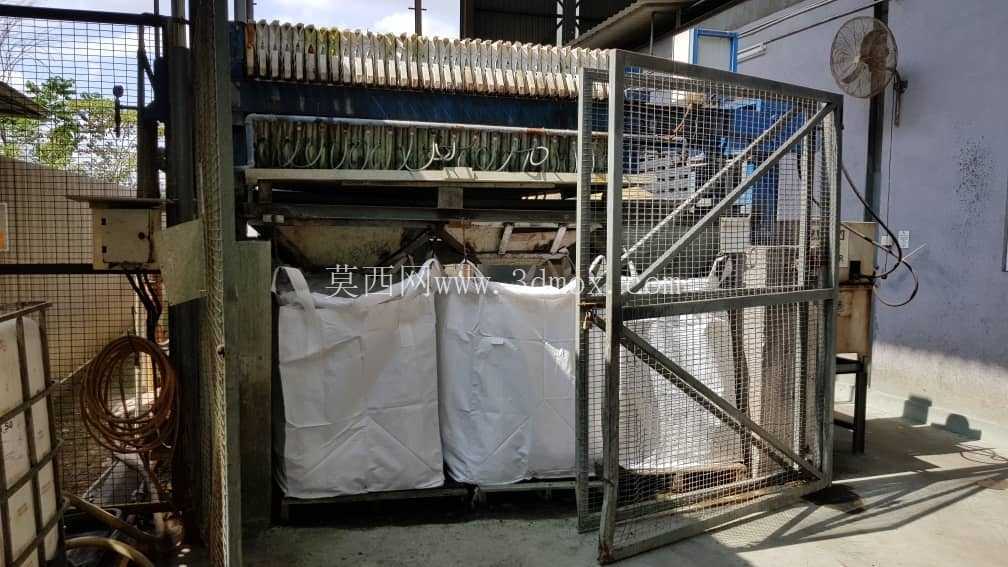

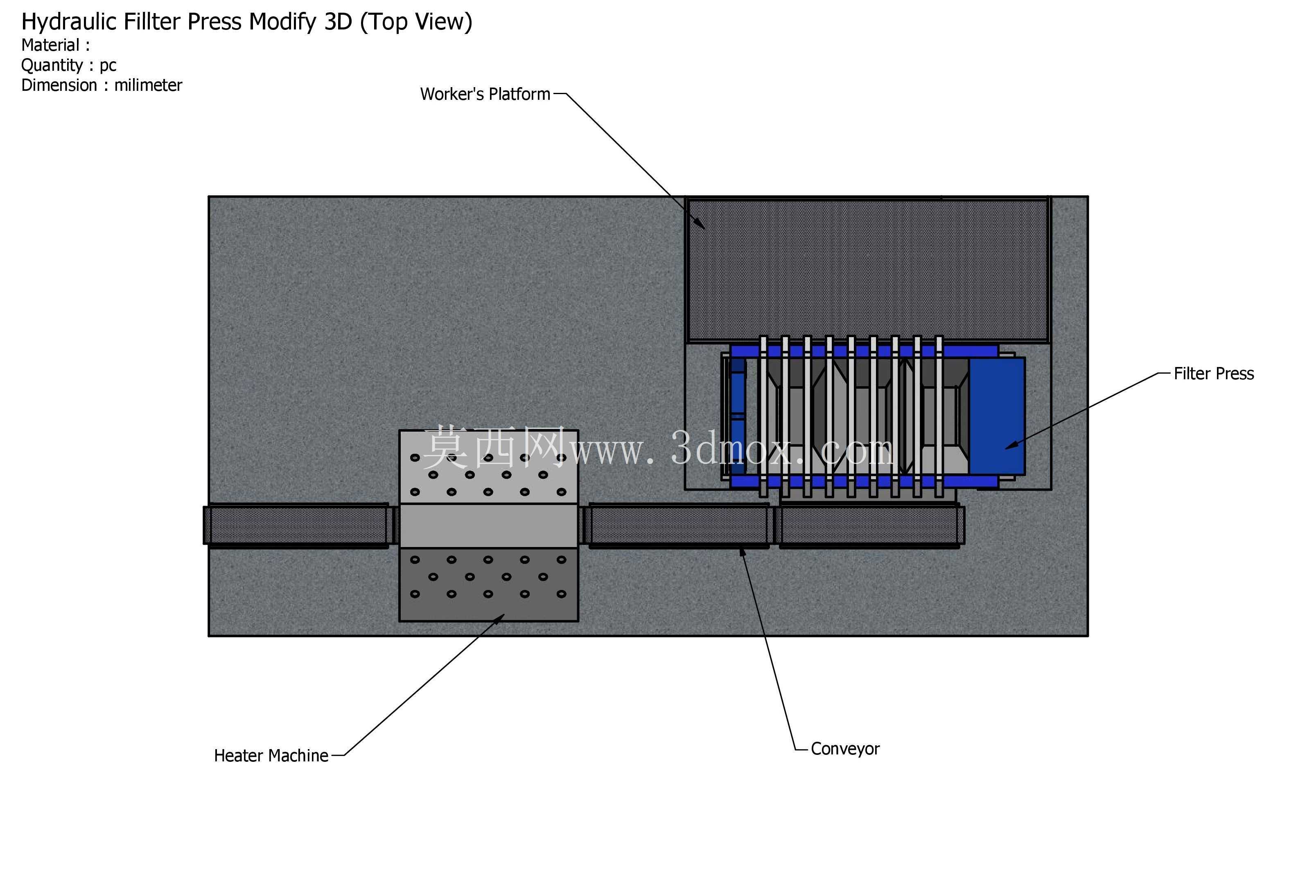

　　这套压滤机自动化集成结构，主要面向工业固废处理场景的连续化作业需求，替代传统人工手动转运压滤废渣的作业模式，解决原有工序中人力投入大、作业环境差、物料转运衔接不畅的痛点。从整体布局来看，设备采用立体分层排布逻辑，上层设置带安全护栏的操作平台，平台区域承载压滤主机单元，压滤单元采用多滤板并排排布的结构形式，滤板下方设置倾斜导料的废渣坡道，压滤完成后的固态废渣可顺着坡道直接滑落至下层输送单元，无需人工在压滤机下方清掏作业，大幅降低作业安全风险。

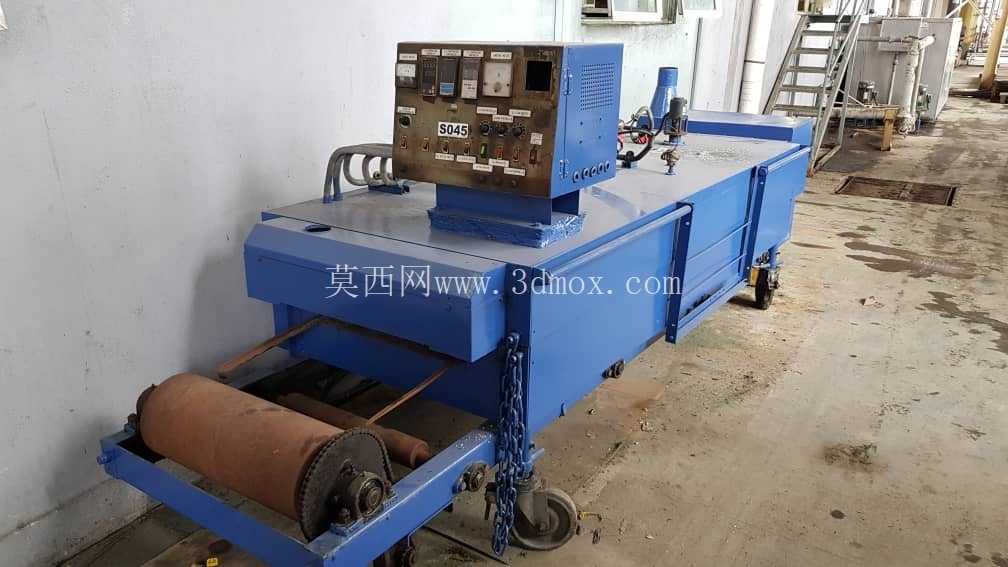

　　下层区域沿物料流向依次布置加热单元、输送单元，从废渣坡道落下的物料首先进入加热单元腔室，加热单元外壳采用带阵列散热孔的钣金结构设计，腔室内部预留加热元件安装空间，可根据处理物料的特性调整加热温度与停留时长，完成加热处理后的物料通过衔接溜槽送入带侧防护栏的皮带输送单元，沿输送方向转运至下一工序节点。整套结构的安装边界需结合车间现场地坪承重条件规划，底座采用整体式型钢焊接框架，所有单元的安装基准面统一加工找平，避免不同单元衔接处出现错位卡料的问题；操作平台的爬梯设置在设备侧方，平台护栏高度满足工业作业安全防护要求，平台面采用防滑花纹钢板铺设，预留设备维护操作的足够站立空间。

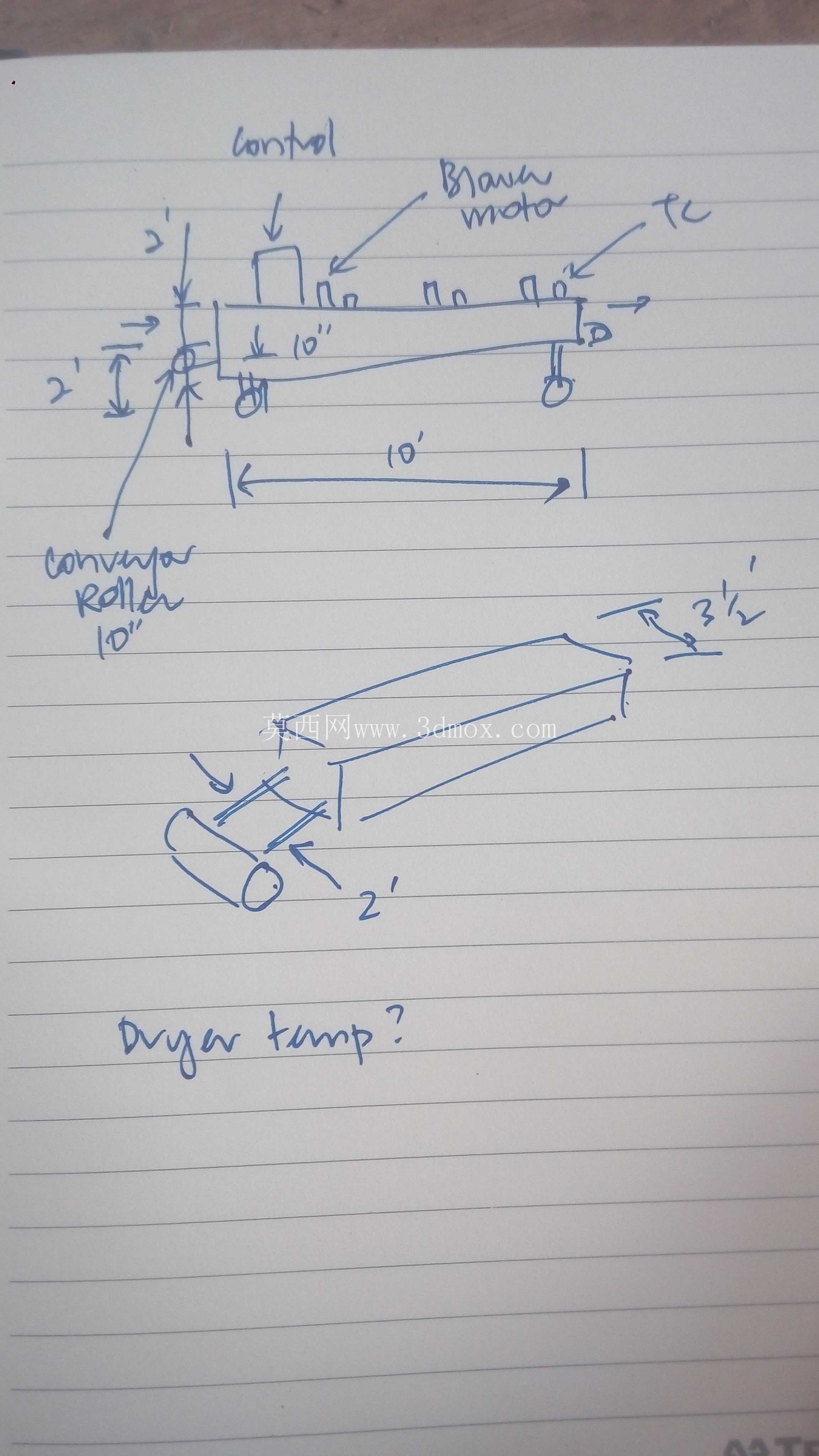

　　设计过程中重点考量了不同工序单元的衔接匹配：压滤机的排料节奏与加热单元的处理能力、输送线的运行速度做了对应匹配，避免出现物料堆积断流的情况；废渣坡道的倾斜角度经过反复校核，既保证废渣可以依靠自重顺畅滑落，又不会因为坡度过大导致物料飞溅外溢；输送单元的机架采用方管焊接结构，支脚设置可调高度的地脚螺栓，可适应现场地坪的不平整误差，保证输送带运行平稳不跑偏。加热单元的进料口与废渣坡道的出料口做了密封衔接结构，减少加热过程中的热量散失，同时避免粉尘外溢影响车间作业环境；压滤主机的安装底座设置了减震垫，减少压滤过程中的震动传导至下层其他单元，延长整套设备的使用寿命。

　　现场安装时需注意预留设备周边的维护通道，压滤机滤板更换方向预留足够的抽拉空间，加热单元的侧方预留检修门位置，方便后期对内部加热元件进行维护更换，输送单元的驱动端设置在便于操作的一侧，方便日常的张紧调整与故障排查。整套结构的排布充分利用了垂直空间，相比平铺式的产线布局减少了占地面积，同时所有物料转运环节全部实现自动化衔接，无需人工介入物料的中转搬运，可适配化工、食品加工、矿山选矿等多个行业的压滤废渣连续处理需求，不同单元的模块化结构也方便根据现场实际产能需求做对应调整，比如调整输送线长度、更换不同处理能力的压滤主机、调整加热单元的功率配置等，不需要对整体底座框架做大规模改动。
