手动小型板材折弯加工设备结构设计

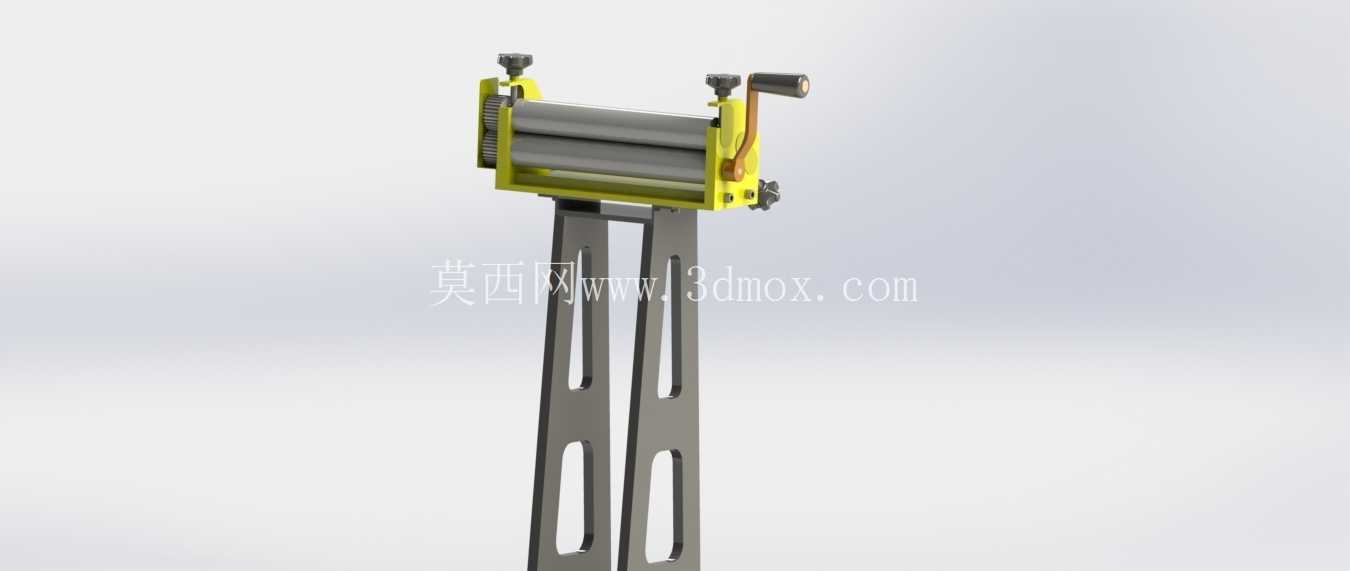

　　在小批量钣金加工、五金维修、教学实训以及非标零件打样场景中，大型数控折弯机往往存在占地空间大、调试周期长、小工件加工灵活性不足的问题，这款手动式小型板材折弯设备正是针对这类细分场景设计的轻量化加工装置。从结构布局来看，设备整体采用立式安装结构，底部预留标准工装安装位，可直接固定在常规钳工工作台面上，安装边界控制在200mm×150mm的台面范围内，整体高度不超过280mm，无需额外的地基固定或大空间预留，非常适合空间有限的维修车间、学校实训工位以及个人加工工坊使用。

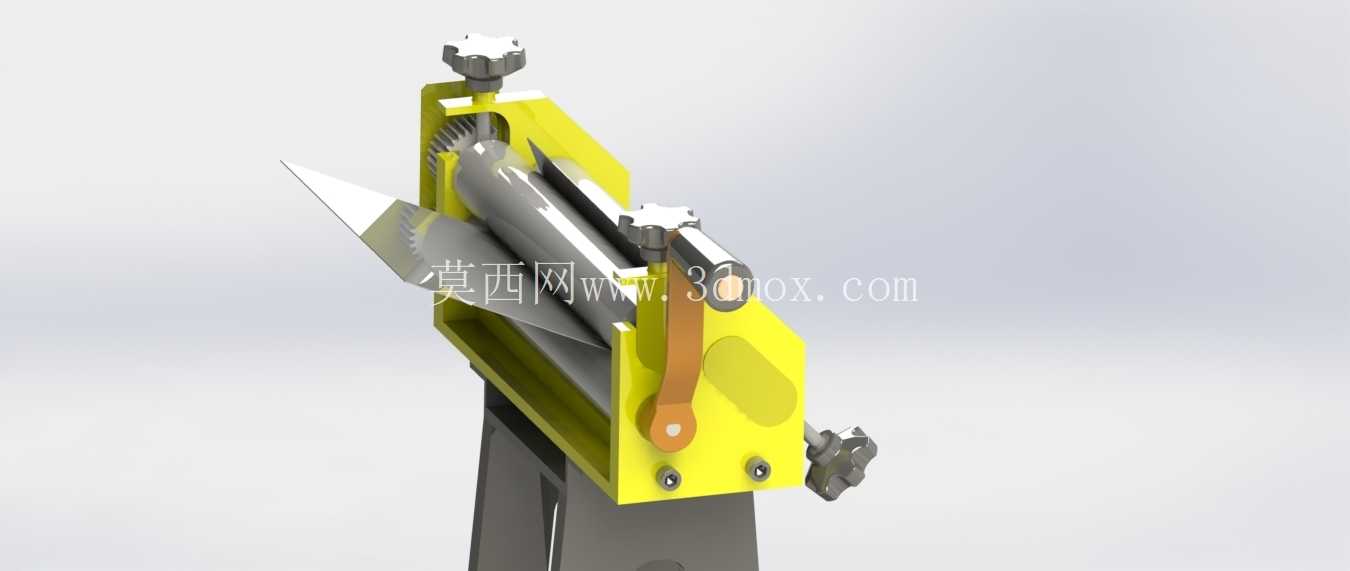

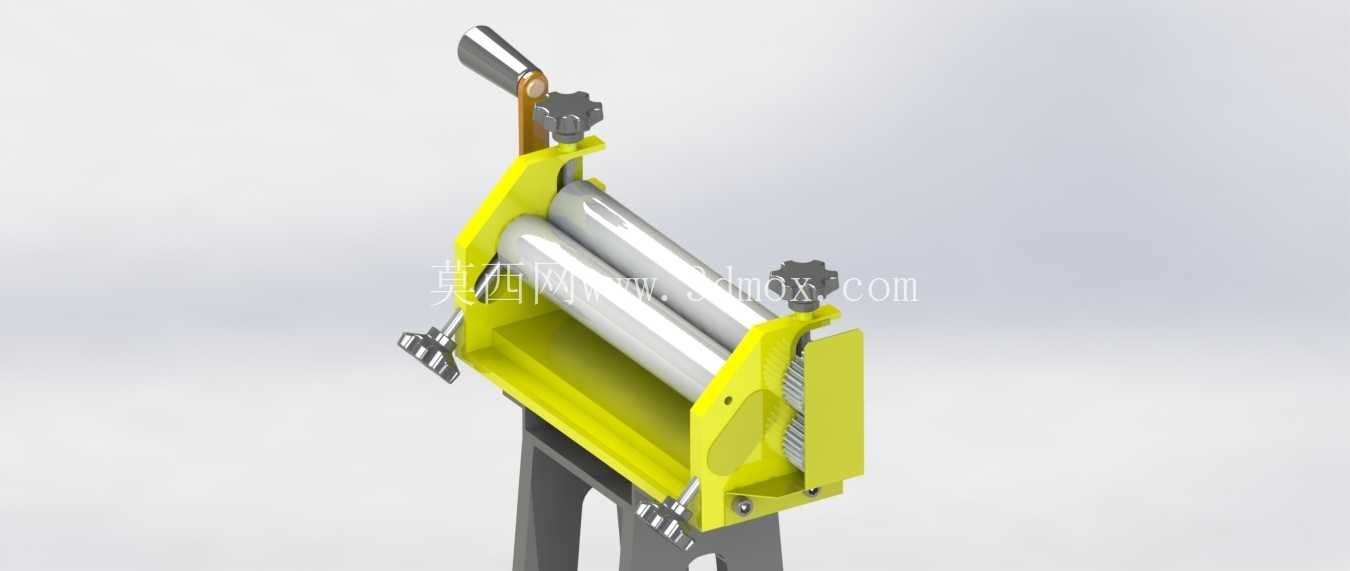

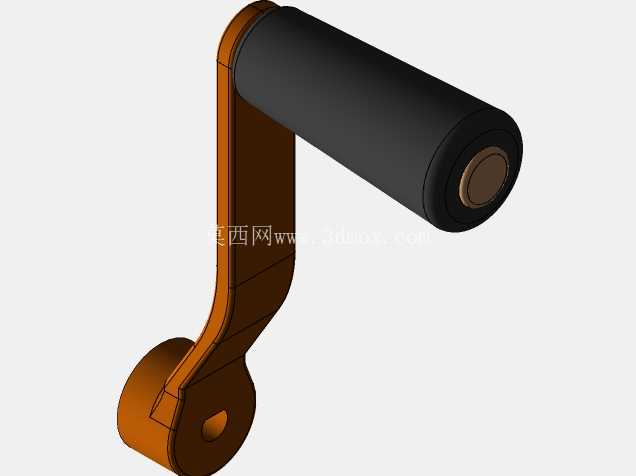

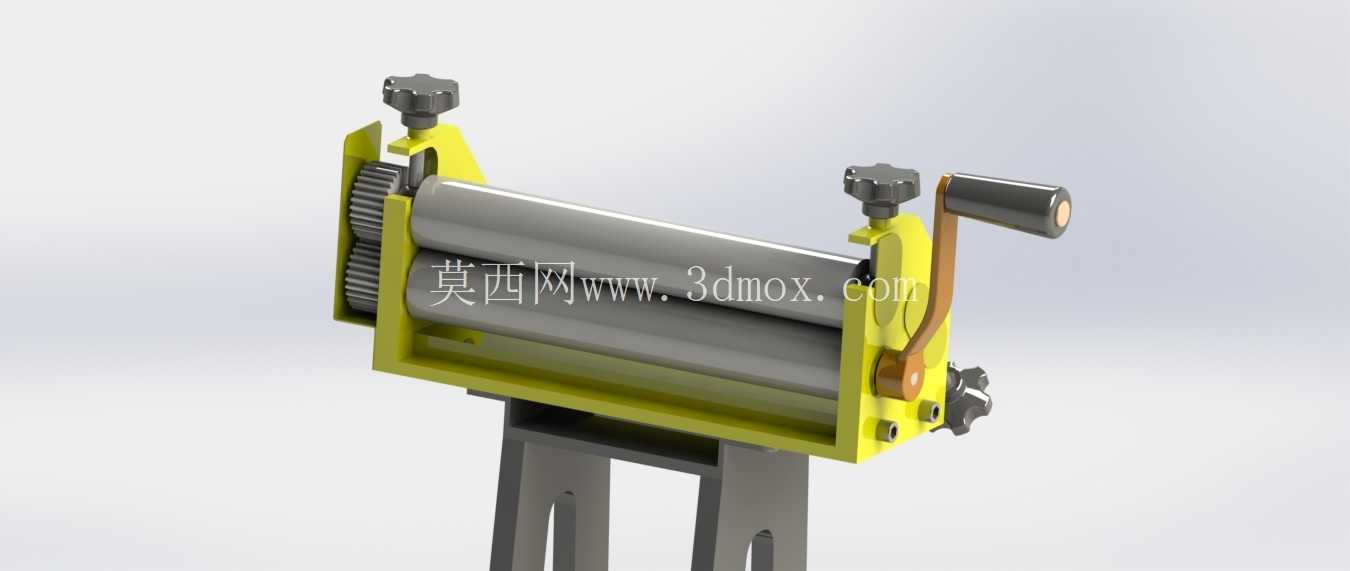

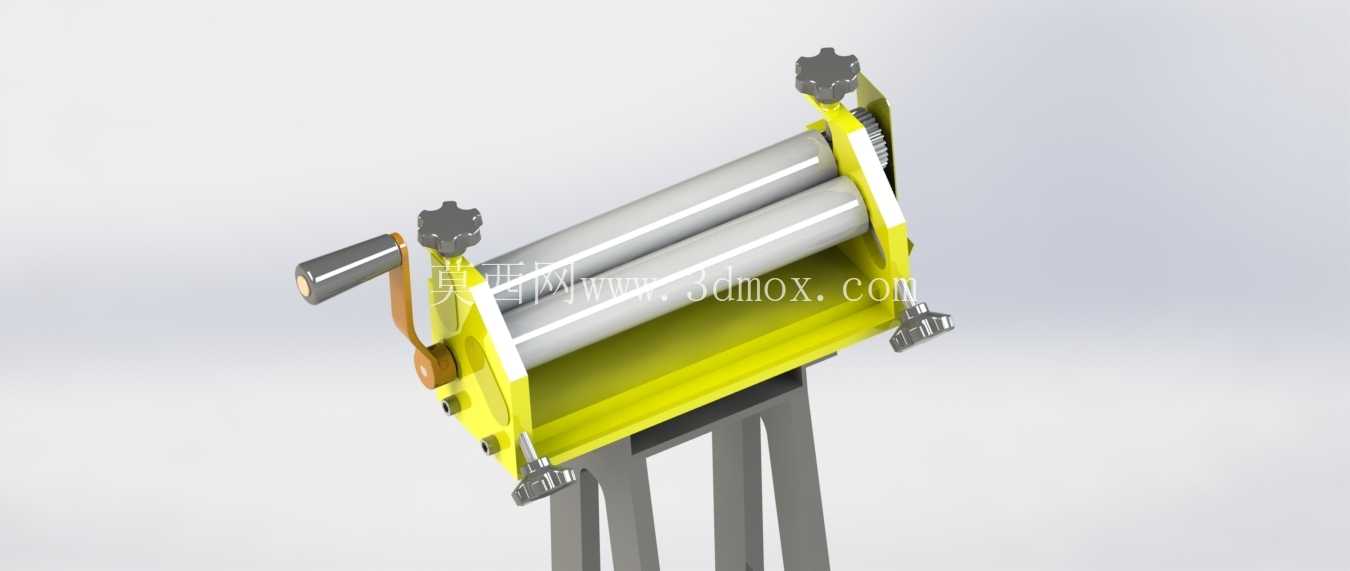

　　设备核心的折弯执行机构采用双辊轴配合压料结构，进料侧设置可调节的定位挡板，能够根据加工需求快速调整折弯边的宽度尺寸，适配0.1mm到1mm厚度的薄金属板材，包括铝板、薄钢板、铜箔等常见钣金材料的折弯作业，折弯角度可通过侧方的调节旋钮进行无级调整，最大折弯角度可达120度，能够满足常见的盒体、支架、包边类薄钣金零件的成型需求。设计过程中，传动部分采用齿轮啮合配合手动摇杆驱动，齿轮模数选取1.5模，保证手动操作时的传动力矩足够，同时避免传动比过大导致的操作费力问题，侧方的锁紧手柄能够在折弯角度到位后快速锁止辊轴位置，防止板材回弹影响折弯精度。

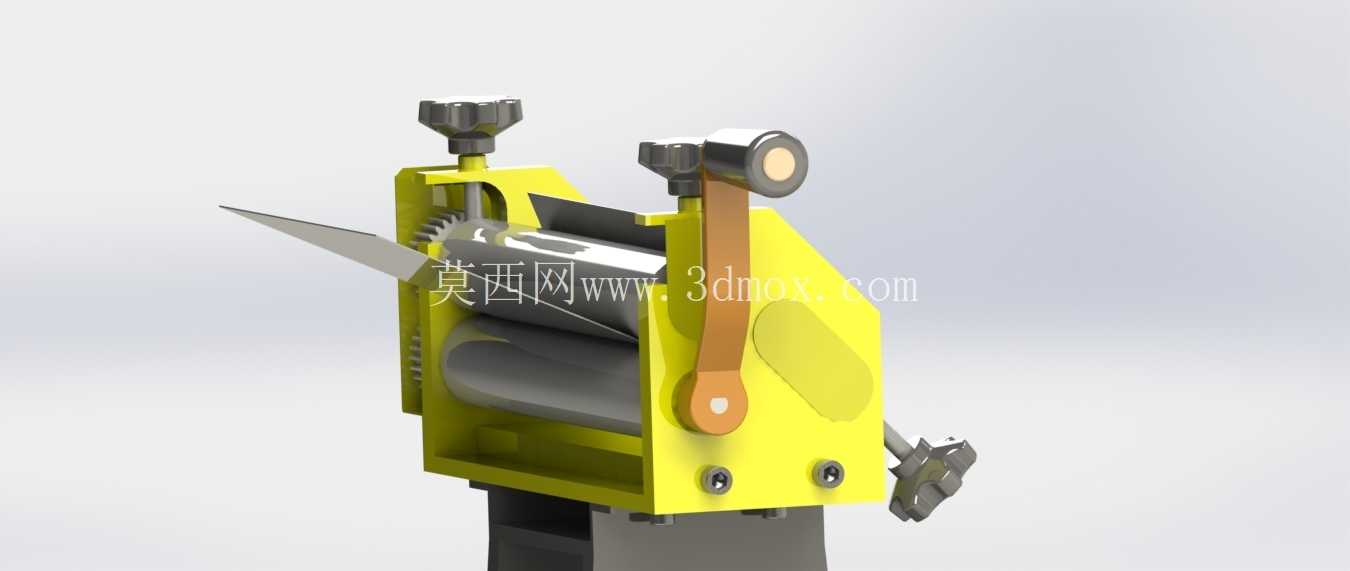

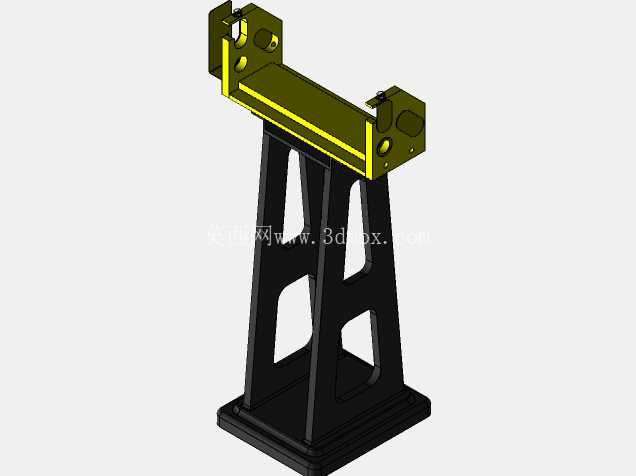

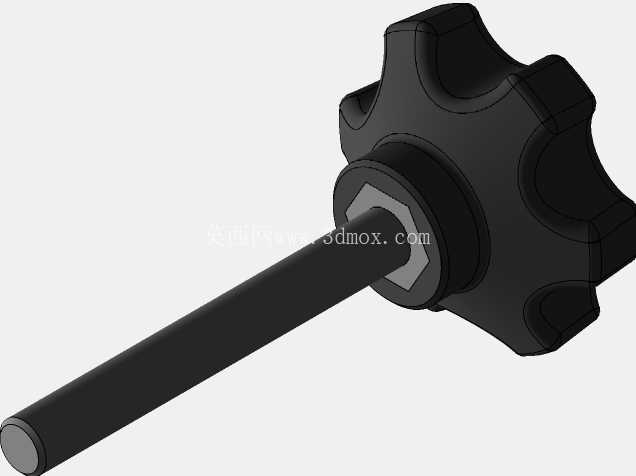

　　压料部分的压力调节通过顶部两个滚花旋钮实现，旋钮下方连接压簧结构，可根据不同厚度的板材调整压料力，既避免压力过大导致板材表面压痕，也防止压力不足造成折弯过程中板材移位。从实际使用场景来看，这款设备可用于电子设备外壳小批量打样、五金配件包边加工、教学过程中的钣金工艺实操演示，以及户外维修现场的小型钣金件现场改制，相比大型折弯设备，它不需要外接电源或液压气源，纯手动操作的结构让设备的维护成本极低，日常仅需定期在齿轮啮合处和辊轴转动位置加注少量润滑脂即可长期使用。结构设计上，设备的主体框架采用一体式折弯焊接结构，保证整体刚性的同时控制设备整体重量在5kg以内，方便根据加工需求随时移动位置，不会出现小型设备常见的刚性不足、折弯过程中机架变形的问题。辊轴部分采用表面淬火处理的45号钢材质，表面粗糙度控制在Ra1.6以内，避免折弯过程中刮伤板材表面，针对不同材质的加工需求，还可在辊轴表面包裹软性保护层，适配铝、铜等软质金属的无痕折弯需求。

　　操作逻辑上，设备的进料、定位、压料、折弯、取件全流程无需复杂的参数设置，操作人员仅需经过十分钟左右的熟悉即可独立完成加工，对于没有大型设备操作经验的新手也非常友好，同时设备的所有易损部件均采用标准件设计，辊轴、齿轮、锁紧手柄等部件出现磨损后可直接更换标准配件，无需定制特殊零件，大幅降低了设备的全生命周期使用成本。在安装适配性方面，设备底部的安装孔位采用通用的T型槽适配设计，既可以通过螺栓固定在标准工作台上，也可以配套快速夹具实现临时固定，满足不同场景下的安装需求，不会因为安装条件限制影响设备的正常使用。
