滑动曲柄运动转换机械结构组件

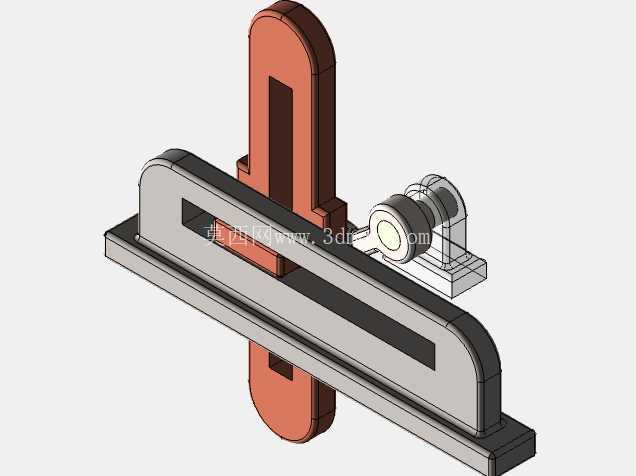

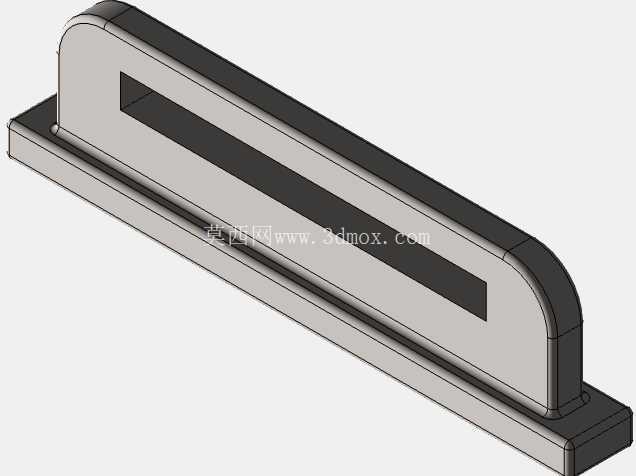

　　整套组件的核心构成包含固定支撑框架、偏心曲柄、传动连杆以及滑动块四个核心部分，框架作为整个机构的安装基准，预留了与设备基体连接的安装孔位，两侧的导向槽做了等截面设计，槽宽与滑块的配合间隙控制在滑动配合的公差范围内，既保证滑块滑动过程中不会出现卡滞，也能避免间隙过大导致的运动精度偏差。曲柄部分的偏心距直接决定了滑块的往复行程，设计时根据目标行程需求确定偏心尺寸，曲柄与动力输入轴的连接位置做了轴孔配合结构，可通过键连接传递扭矩，避免动力输入时出现打滑。在日常的机械结构设计场景里，运动形式的转换是很多设备核心功能实现的基础环节，这套滑动曲柄组件正是针对旋转与直线往复运动互换需求设计的典型传动结构，在各类需要实现运动形式切换的通用设备中都能见到它的衍生应用。从实际落地的场景来看，这类结构最常出现在小型内燃动力设备的动力输出端，将活塞的直线往复运动转化为曲轴的旋转运动对外输出扭矩，也会反向应用在各类冲压、进给类工装里，把电机输出的旋转运动转化为执行端的直线往复动作，完成周期性的推送、压合作业。

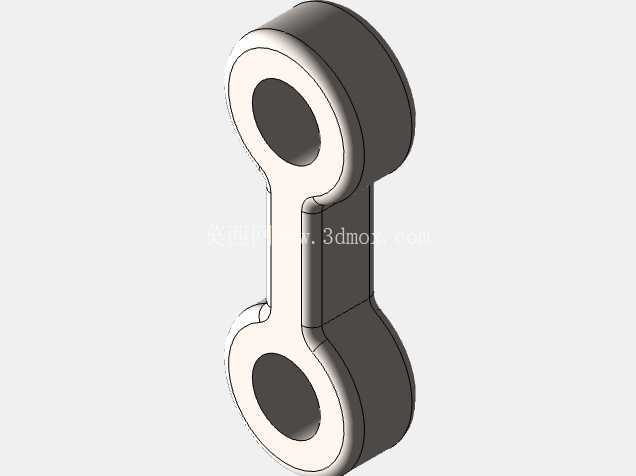

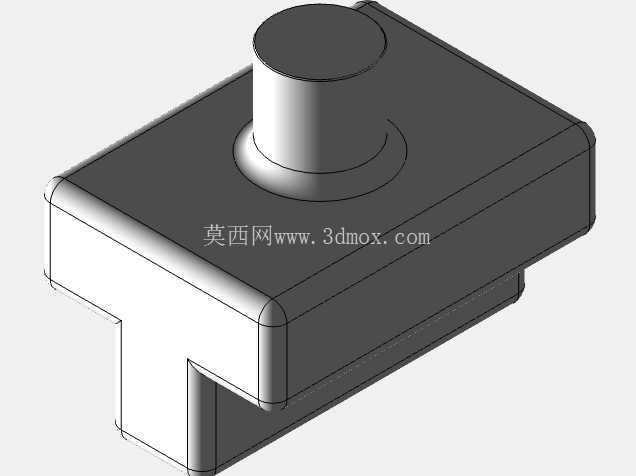

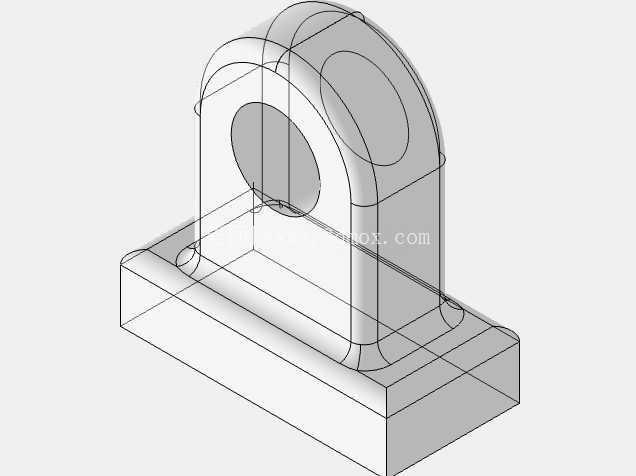

　　连杆作为连接曲柄与滑块的中间传动件，两端都采用了铰接结构，一端与曲柄的偏心轴段连接，另一端与滑块上的铰接座配合，铰接位置的轴销配合间隙需要严格控制，间隙过大会导致运动过程中出现冲击噪音，还会降低整个机构的传动效率，间隙过小则会增大铰接位置的转动阻力，加剧磨损。滑块部分的外形与框架导向槽完全适配，滑动面做了平整化处理，实际应用中可根据负载情况在滑动面增加耐磨衬套或者润滑槽，降低长期往复运动的磨损量，滑块上预留了与执行末端连接的安装位，可直接连接推头、压头这类作业部件。

　　设计这类机构时首先要明确目标设备的行程需求与输入转速，根据行程确定曲柄偏心距，再结合转速核算连杆的长度比例，避免出现传动死点，当需要将旋转运动转化为直线运动时，要保证曲柄整周旋转过程中连杆与滑块的铰接点运动轨迹始终沿导向槽方向，不会出现侧向分力过大导致的滑块偏磨。安装边界方面，整个机构的安装基准面为框架的底部平面，安装时需要保证框架导向槽的直线度与动力输入轴的垂直度，否则会在运动过程中产生额外的侧向载荷，加速部件磨损，输入轴的伸出长度需要与曲柄的安装孔深度匹配，保证曲柄安装后不会出现轴向窜动。

　　从功能特性来看，这套结构的传动效率较高，运动规律明确，只要确定了曲柄的转速与偏心距，就能精准计算出滑块在任意时刻的位置与运动速度，非常适合对运动节拍有严格要求的自动化作业场景，同时结构组成简单，加工难度低，后期维护只需要定期对铰接位置与滑动面补充润滑即可，不需要复杂的维护工序。在教学与模拟分析场景中，这类结构也是机械原理入门阶段的典型教学案例，可直观展示运动转换的过程，帮助学习者理解平面连杆机构的运动特性，也可作为多体动力学仿真的基础模型，验证不同参数下的机构运动受力情况，为后续更复杂的连杆机构设计提供参数参考。实际选型应用时，还需要根据设备的负载大小调整各部件的材质与尺寸，轻载场景下可采用工程塑料材质降低整体重量与运行噪音，重载场景则需要选用合金结构钢并对铰接位置做热处理强化，提升部件的抗磨损与抗冲击能力，保证机构长期运行的可靠性。
