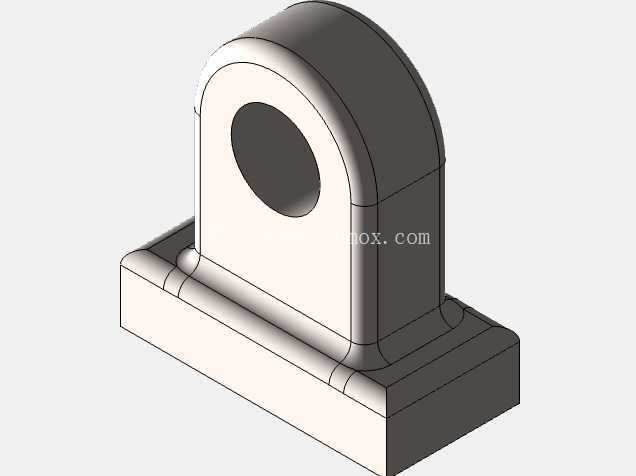

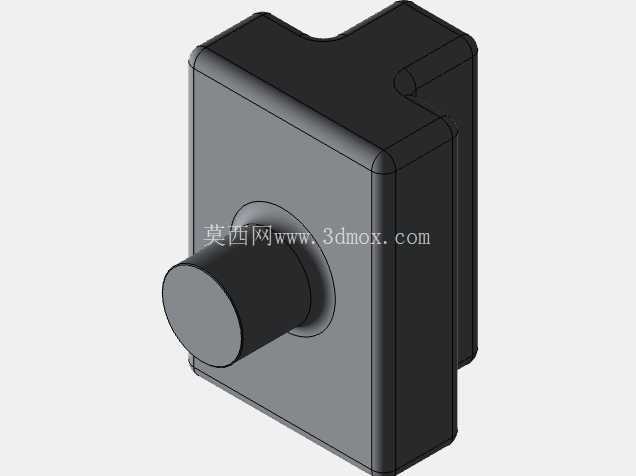

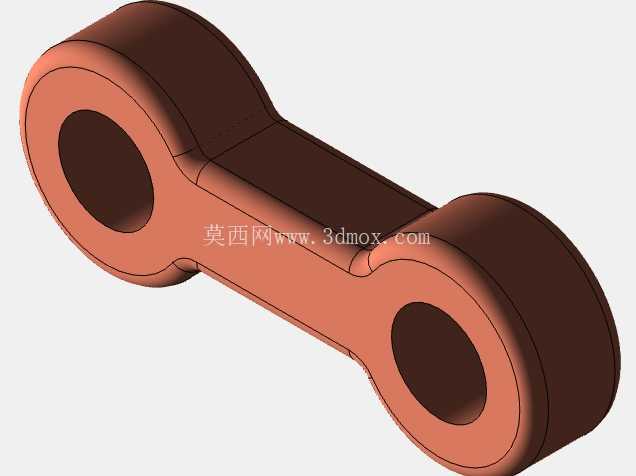

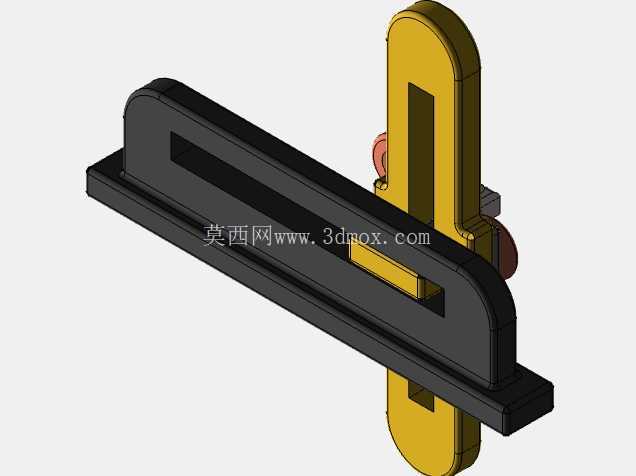

这套曲柄滑块传动结构,核心解决的是旋转运动与直线往复运动的双向转换需求,在内燃机配气与活塞传动、往复泵柱塞驱动、压缩机活塞往复作业这类场景里,是经过上百年工业验证的经典传动构型。从实际工程落地的角度看,这套结构没有冗余的复杂零件,四个核心部件的配合逻辑清晰:曲柄作为动力输入或输出端,承接旋转轴的扭矩,连杆做平面复合运动传递动力,滑块被长槽导轨严格约束自由度,仅能沿导轨轴线做直线往复位移,机架作为所有部件的安装基准,承担全部传动反力的承载作用。

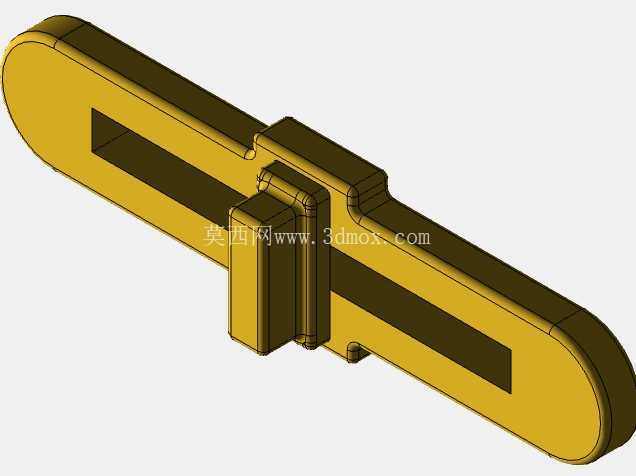

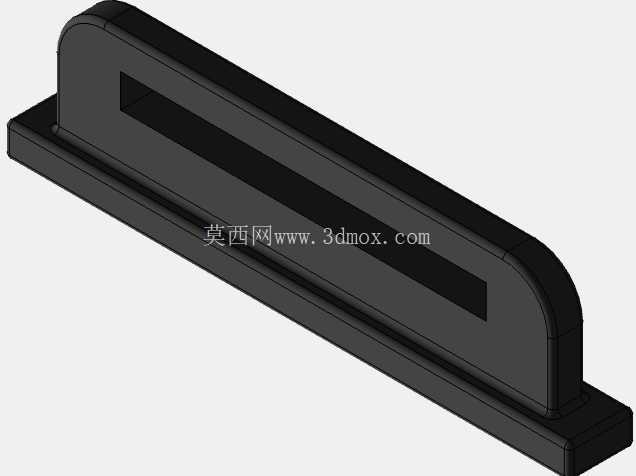

设计这套结构的时候,首先要明确的是安装边界约束:长条形导轨的长度直接决定滑块的最大行程,也就是曲柄偏心距的两倍,建模时需要先根据目标行程确定曲柄的回转半径,再反向推导连杆的长度——连杆长度不能过短,否则会出现传动角过小的死点问题,尤其是在滑块作为主动件的场景下,死点位置会导致机构卡滞,必须通过增设飞轮或者错位布置多组曲柄的方式跨越死点;但连杆也不能过长,否则会增大整个机构的安装空间,同时提升连杆自身的挠度变形风险,高速运转时会产生额外的振动。
从功能特性上看,这套结构的动力传递效率很高,只要各转动副的配合间隙控制在合理范围,摩擦损耗主要集中在三个铰接点和滑块与导轨的滑动接触面上,日常维护只需要定期在铰接点加注润滑脂,检查导轨面的磨损量即可,不需要复杂的维保流程。滑块与导轨的配合面设计成了大接触面积的矩形截面,相比线接触的导轨结构,能承受更大的垂直于运动方向的载荷,不会因为侧向力过大出现卡滞或者导轨压溃的问题,适合在中低速、大推力的往复作业场景下使用。
实际选型适配的时候,要注意不同应用场景下的参数匹配:如果是用在内燃机上,曲柄需要做动平衡校正,连杆要选用高强度锻钢材质,滑块也就是活塞部分要搭配活塞环保证密封;如果是用在小型往复泵上,对部件的强度要求会降低,工程塑料或者普通碳钢就能满足需求,导轨可以和泵体做成一体化结构减少装配工序。这套三维结构完整还原了各部件的装配关系,铰接处的轴、轴套配合间隙,滑块与导轨的配合公差都做了符合实际加工要求的预留,不管是做机构运动原理演示,还是作为非标设备里往复传动单元的设计参考,都能直接提取结构参数做二次调整,不需要从零开始搭建运动骨架。
很多刚接触机械设计的工程师容易在这类机构上踩的坑,是忽略滑块的侧向力平衡:因为连杆在运动过程中始终会给滑块施加一个垂直于导轨方向的分力,这个分力会随着曲柄转角变化不断改变大小和方向,如果导轨的支撑跨距设计得太短,滑块就会出现倾斜卡滞,长期运行还会导致导轨面偏磨,所以在确定安装尺寸的时候,导轨的有效支撑长度至少要达到滑块长度的1.2倍以上,同时要在滑块和导轨的接触面上设计储油槽,留存润滑脂降低滑动摩擦系数。另外曲柄和连杆的铰接点、连杆和滑块的铰接点,都要设计可更换的轴套,避免长期磨损后直接报废主体零件,降低后期维护成本。
