法兰连接手动截止阀结构设计

在化工、市政供水、热力输送、油气储运等工业管路系统中，手动法兰截止阀是应用极为广泛的截断类管路元件，核心作用是实现管路内介质的通断控制，相比闸阀其密封性能更稳定，节流调节精度更优，适合需要频繁启闭、对截断密封性要求较高的工况场景。这类阀门的安装场景多为中低压常温管路，适配水、蒸汽、油品等无强腐蚀性的常规流体介质，安装时需注意介质流向与阀体标注箭头一致，低进高出的流道设计可保证启闭力矩更小，同时关闭状态下阀杆填料处不承受介质压力，延长密封填料的使用寿命。

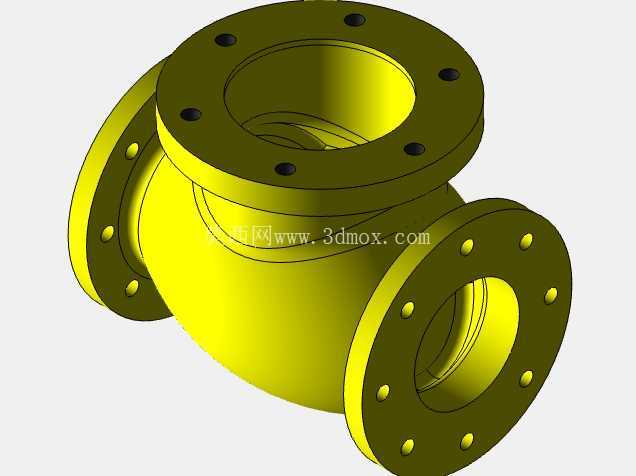

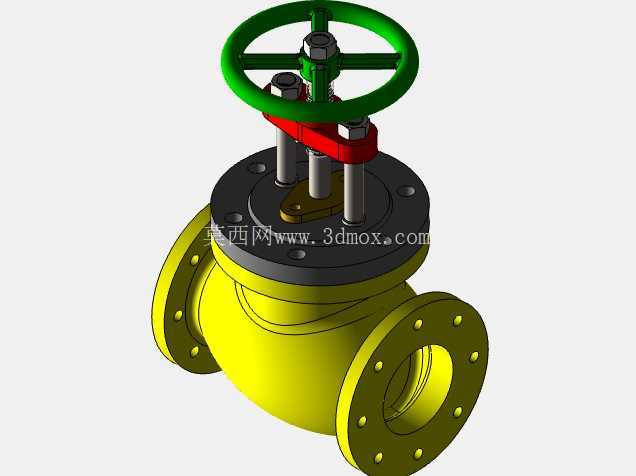

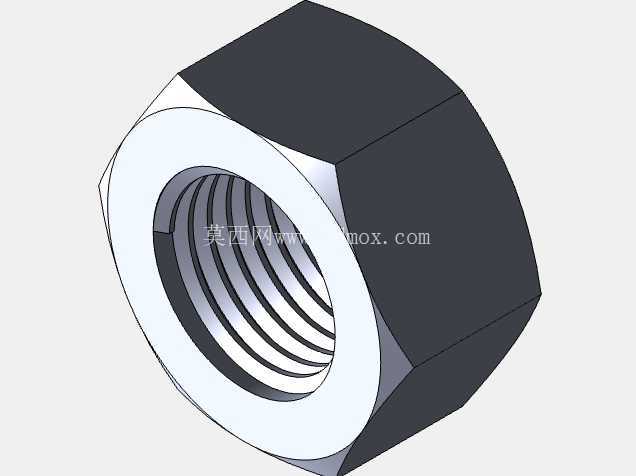

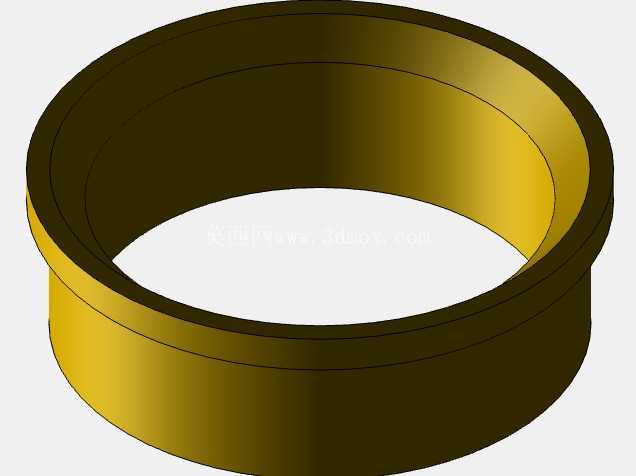

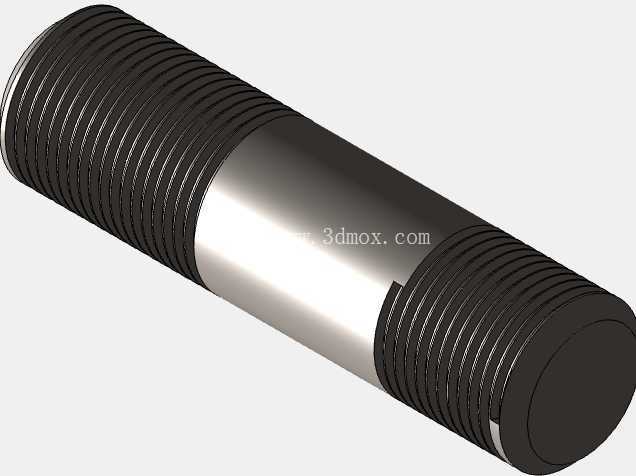

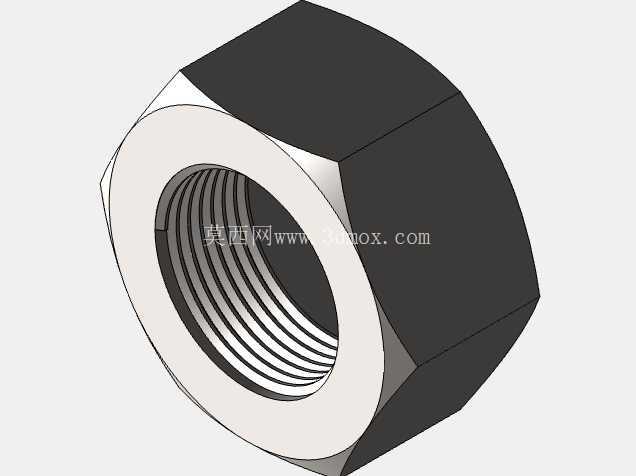

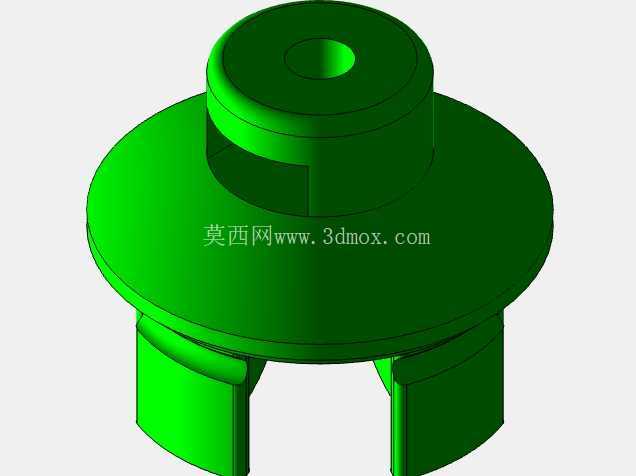

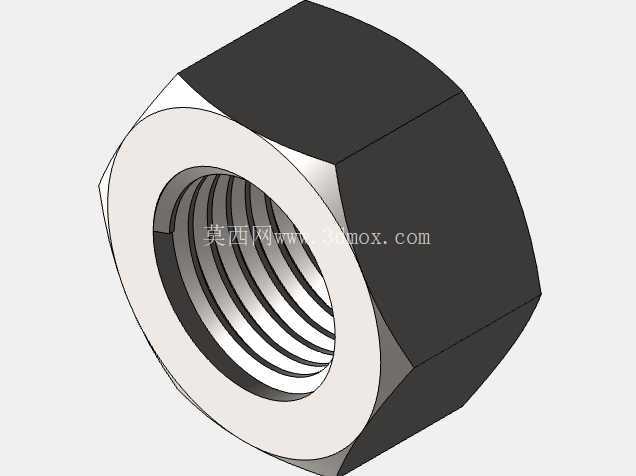

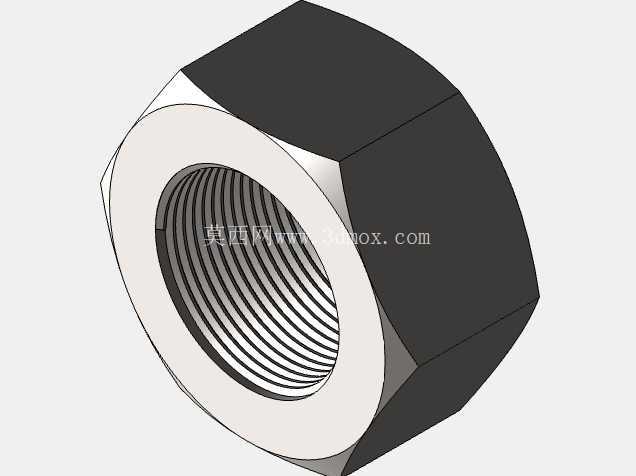

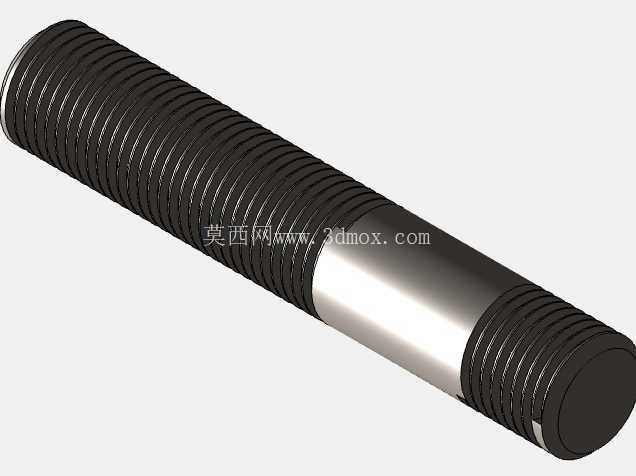

从结构设计逻辑来看，该款截止阀采用直通式法兰连接结构，整体分为阀体、阀盖、阀杆、阀瓣、手轮、密封填料、紧固件几个核心部分。阀体为整体铸造结构，两端法兰采用标准凸面法兰设计，法兰端面的螺栓孔沿圆周均布，安装时可匹配同压力等级的管路法兰，通过螺栓紧固实现管路连接，法兰密封面的平面度、粗糙度需满足密封要求，避免安装后出现介质渗漏。阀体内部的流道采用平滑过渡设计，减少介质流动时的阻力损失，阀座位置与阀瓣配合面采用锥面密封结构，相比平面密封其接触比压更大，密封可靠性更高，长期使用后若出现密封面磨损，可通过阀杆的进给量补偿磨损量，延长阀门整体使用寿命。

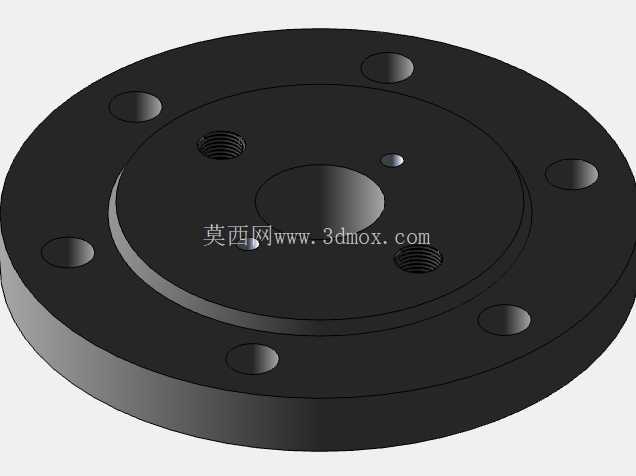

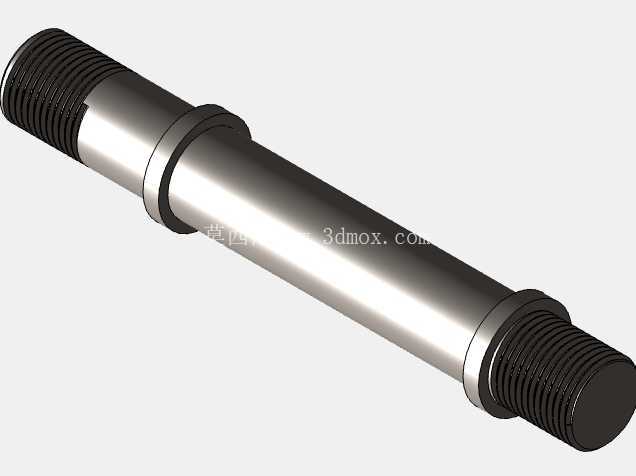

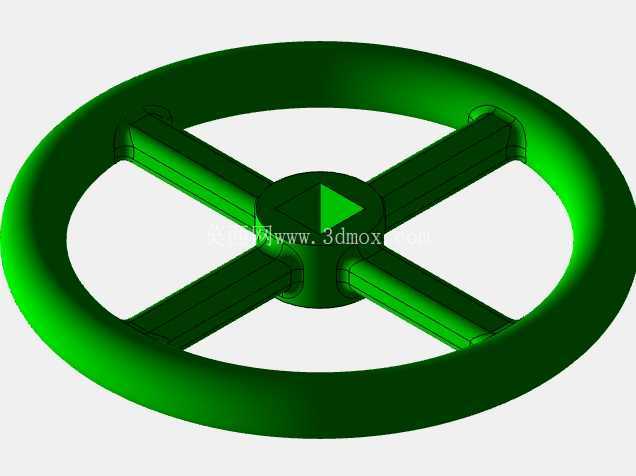

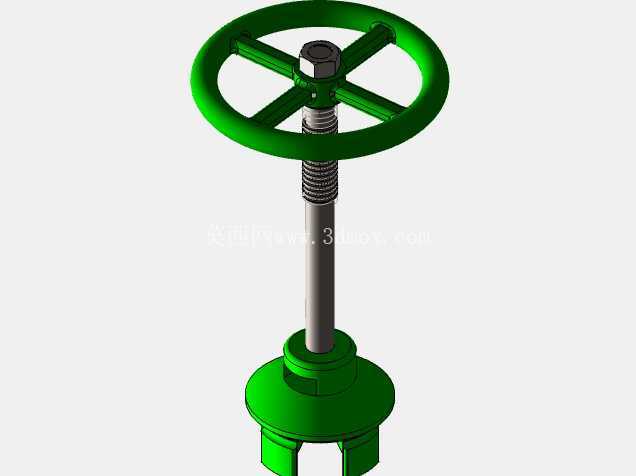

阀盖部分通过螺栓与阀体上端法兰连接，两者之间设置密封垫片实现静密封，阀盖中心加工有阀杆配合的导向孔，为阀杆的上下运动提供精准导向，避免阀杆启闭过程中出现偏摆，导致阀瓣与阀座错位影响密封效果。阀杆采用梯形螺纹传动结构，手轮转动时带动阀杆旋转，通过螺纹副将旋转运动转化为阀杆的直线升降运动，进而带动阀瓣实现启闭动作，梯形螺纹的传动效率适中，自锁性能良好，可保证阀门在任意开度位置稳定停留，不会因介质压力冲击出现自行启闭的问题。手轮采用轮辐式结构，外圈为圆形操作轮缘，通过三根轮辐与中心轮毂连接，操作时力臂更长，可有效降低启闭所需的操作力矩，即使在较高压力等级的管路上，操作人员无需借助额外加力杆即可完成启闭操作。

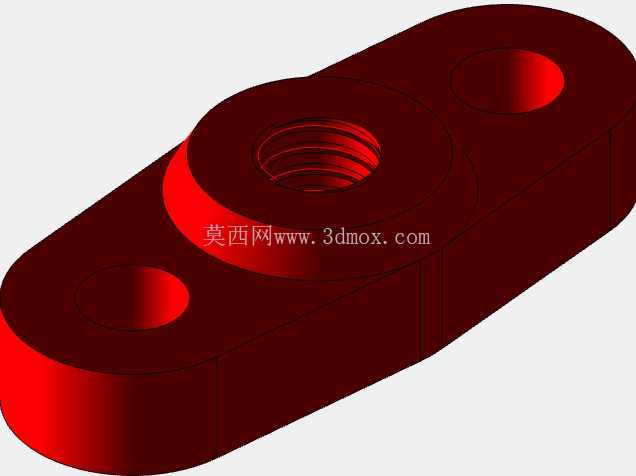

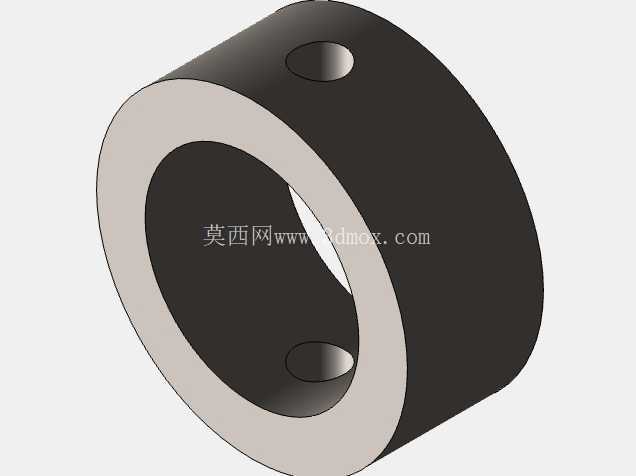

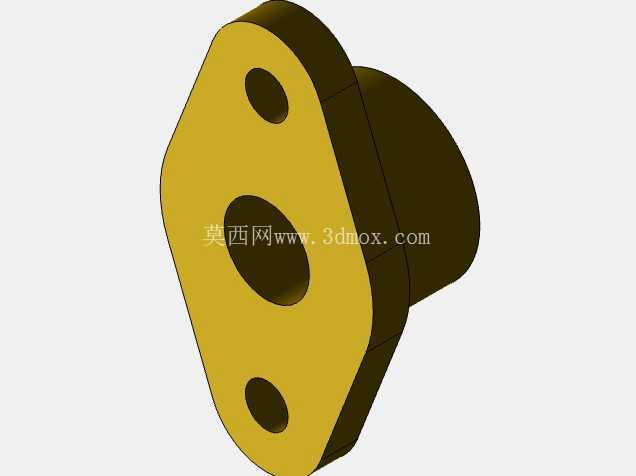

密封结构设计上，阀杆与阀盖之间采用填料密封结构，填料函内填充柔性石墨或聚四氟乙烯填料，通过填料压盖压紧填料实现阀杆处的动密封，这种密封结构维护便捷，当填料出现磨损渗漏时，只需适当拧紧填料压盖的螺栓即可补偿填料的压缩量，无需拆解阀门整体即可完成密封维护。阀瓣与阀杆采用活动连接结构，阀瓣可在小范围内自动调整角度，保证关闭时阀瓣密封面与阀座密封面完全贴合，避免因加工或安装误差导致密封面偏磨、渗漏。

从安装边界尺寸来看，该款截止阀的结构长度、法兰连接尺寸均遵循通用管路阀门标准，两端法兰的公称通径、螺栓孔中心距、法兰外径尺寸与同规格标准法兰完全匹配，设计选型时无需额外定制过渡连接件，可直接替换管路中同参数的老旧截止阀。阀门的整体高度满足常规管路安装的操作空间要求，手轮的安装高度距离阀体中心的尺寸符合人体工程学操作范围，安装后操作人员站立即可完成启闭操作，无需额外搭设操作平台。阀门顶部的阀杆外露部分设置有启闭位置标识，可通过阀杆的伸出长度直观判断阀门的当前开度，方便管路巡检人员快速判断阀门工作状态。

建模过程中需重点保证各配合部件的尺寸公差合理性，阀杆与导向孔的配合间隙控制在合理范围，既要保证阀杆升降顺畅无卡滞，又要避免间隙过大导致阀杆偏摆；阀瓣与阀座的密封面需保证同轴度要求，建模时需明确密封面的角度公差、表面粗糙度要求；法兰端面的螺栓孔位置度需严格控制，避免安装时出现螺栓无法穿入的问题。内部流道的建模需保证过渡平滑，避免出现锐角、台阶等结构，减少介质流动时的湍流和阻力损失，同时避免介质中的杂质在流道拐角处沉积，影响阀门正常启闭。
