带法兰连接结构的截止阀阀体设计

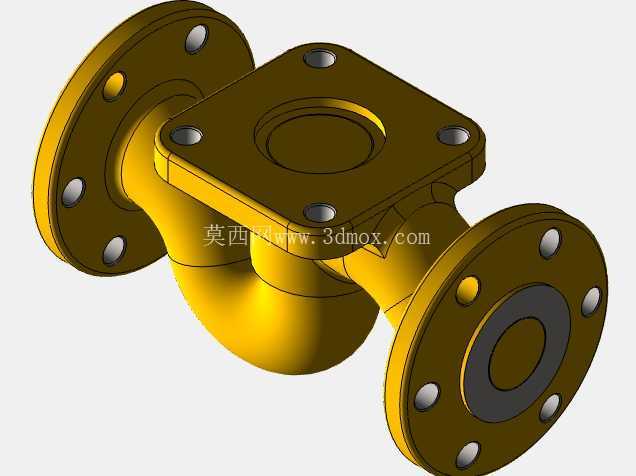

　　在工业管路系统的设计选型环节，阀体作为承压核心部件，其结构合理性直接决定整条管线的运行稳定性与介质输送效率，这款截止阀阀体的三维结构设计，完全围绕中低压流体管路的截断控制需求展开，适配给排水、化工介质输送、暖通循环等多个场景的管路安装要求。从实际安装边界来看，阀体两端采用凸面法兰连接结构，法兰端面的密封槽、螺栓孔位均遵循通用管路法兰的匹配规范，可直接与同压力等级的管路法兰对接，无需额外加工转换接头；顶部方形法兰端用于匹配阀盖、阀杆驱动组件，四个角的螺栓沉孔做了锪平处理，能保证螺栓紧固时端面受力均匀，避免密封面因偏载出现渗漏。

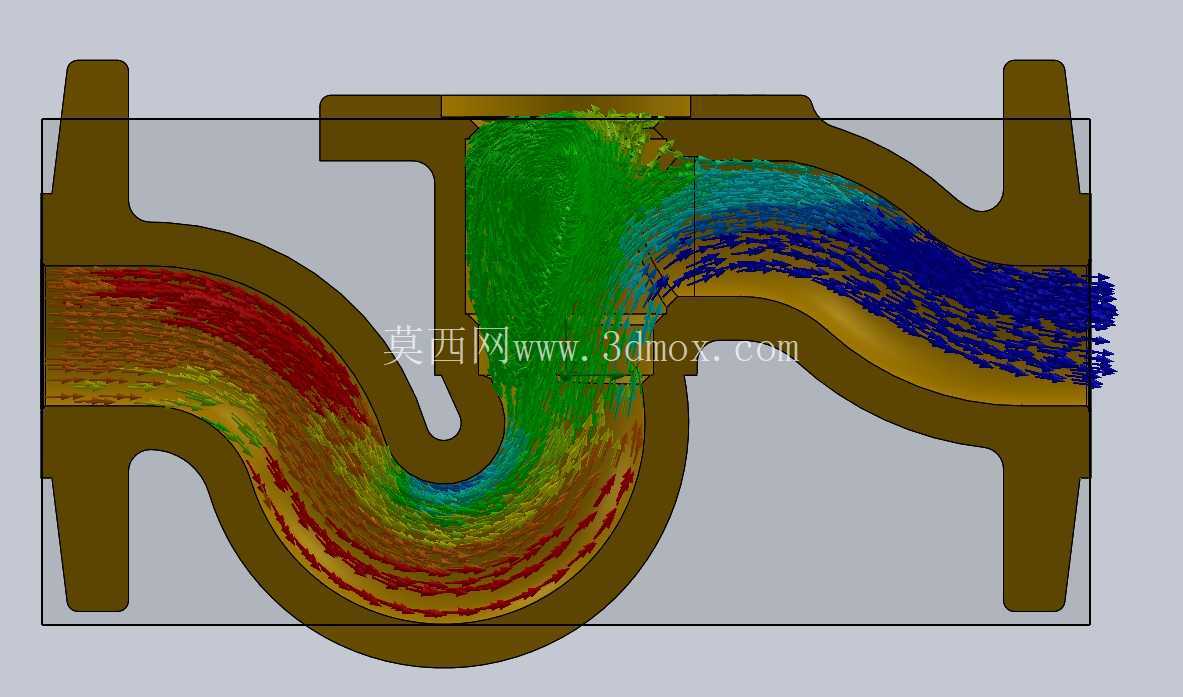

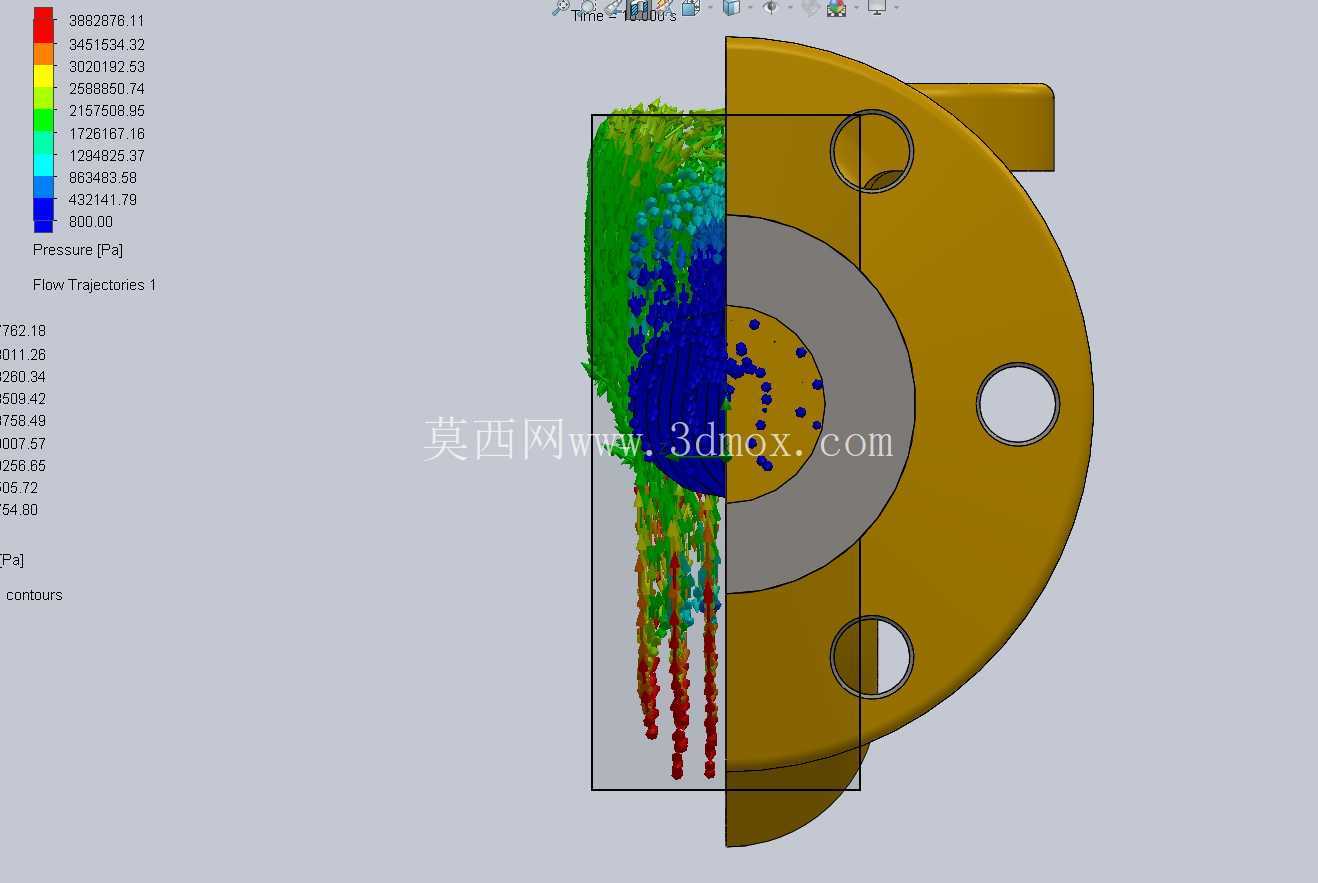

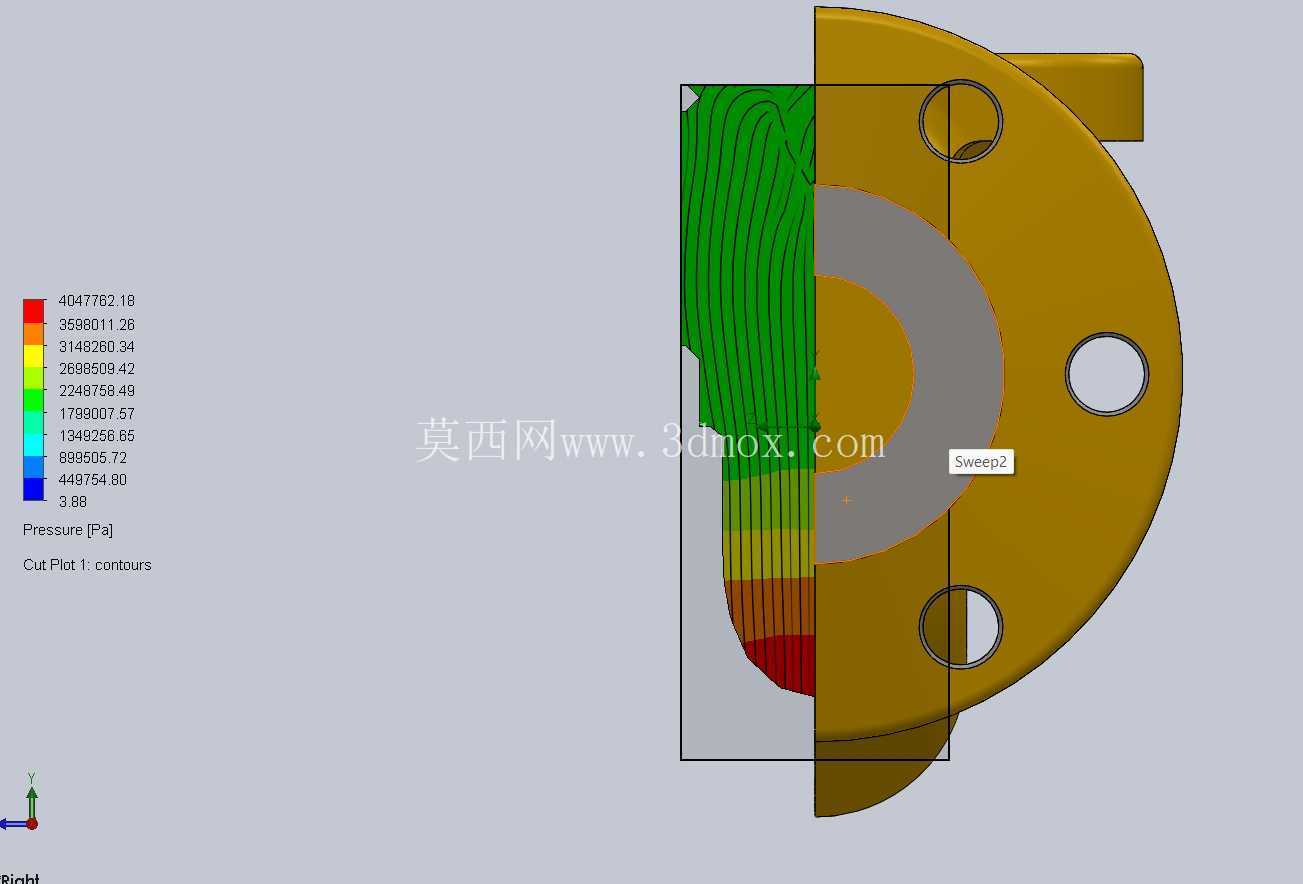

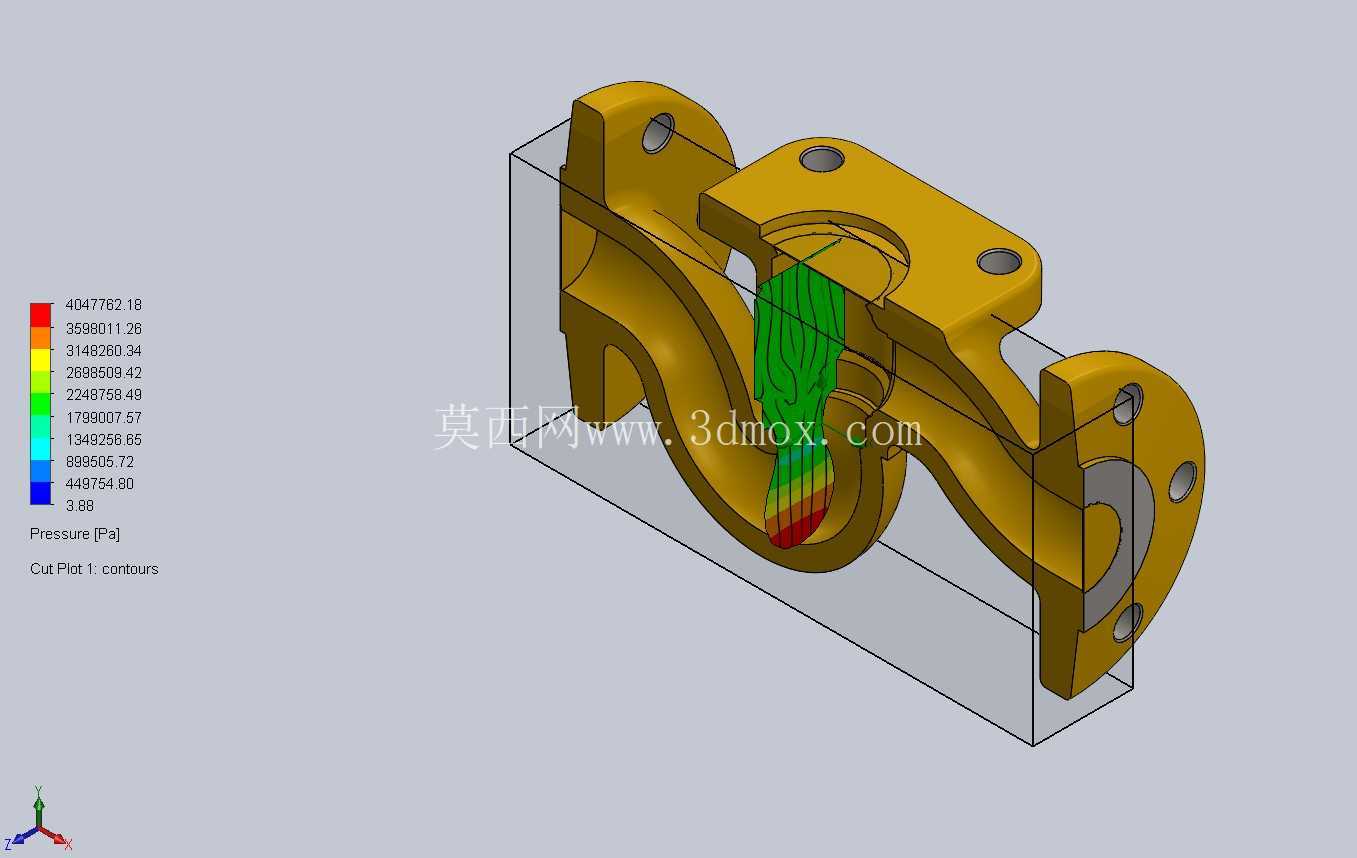

　　阀体内部流道采用平滑过渡的弯曲构型，没有直角突变结构，在做流体动力学仿真验证时可以观察到，介质从入口法兰进入后，顺着弯曲流道向出口流动，仅在流道转向的中部区域形成小范围涡旋，相较于直角流道结构，这种平滑过渡设计能大幅降低湍流强度，减少不必要的压力损失，提升管路的输送效率。设计过程中重点考量了阀体的壁厚分布，在法兰与流道的衔接位置做了局部加厚处理，因为这些区域是介质压力作用下的应力集中点，加厚处理可以避免长期承压出现结构变形，同时流道主体的壁厚保持均匀，既满足承压强度要求，也不会造成材料的不必要浪费，适配铸造工艺的成型要求，减少铸造过程中缩孔、缩松等缺陷的产生概率。

　　从实际使用场景出发，这款阀体的流道通径与法兰尺寸匹配常规公称通径的管路规格，安装时只需保证两端法兰的密封垫片对齐，按照对角顺序紧固螺栓即可完成装配，后期维护时拆卸阀盖就能直接检修内部的阀瓣、密封副，无需将整个阀体从管路上切割拆除，能大幅降低现场运维的工作量。在结构细节处理上，法兰端面的密封面粗糙度要求、螺栓孔的位置度公差都在建模时做了明确的结构约束，能保证加工后的成品与标准管路配件的互换性，不会出现孔位错位、密封面贴合不严的问题；阀体外部的曲面过渡也做了圆角处理，避免铸造和使用过程中出现应力开裂，同时外表面的平整结构也方便后期做防腐涂装处理，适配不同腐蚀等级的使用环境。

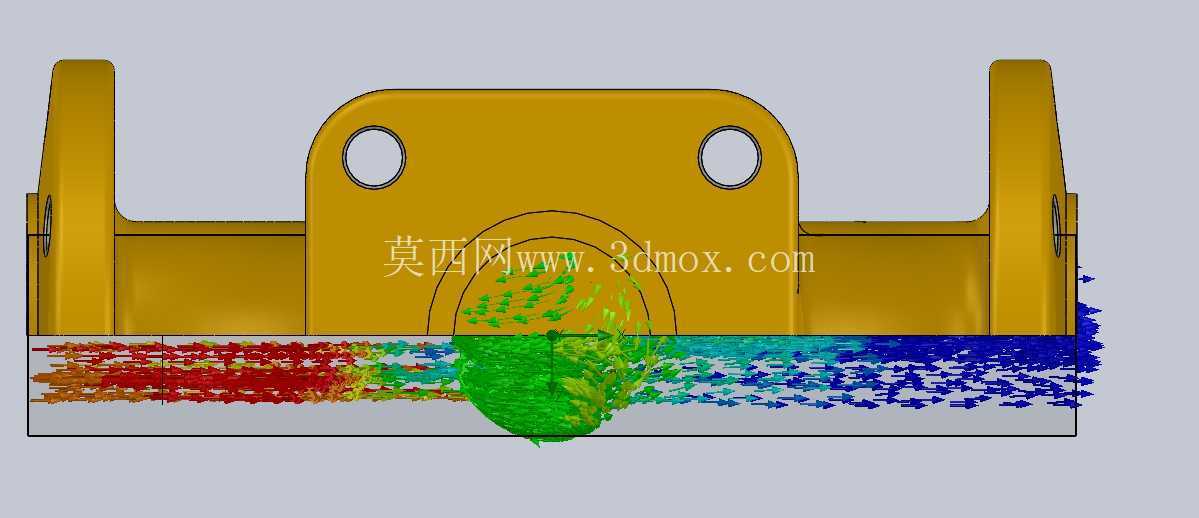

　　针对流体仿真中发现的中部涡旋问题，建模时特意调整了流道转弯处的曲率半径，让介质流向的变化更平缓，虽然无法完全消除涡旋，但能将涡旋的影响范围控制在最小区域，避免涡旋长期冲刷流道内壁造成局部磨损，延长阀体的整体使用寿命。这款阀体的结构设计没有冗余的外部结构，整体构型紧凑，在满足安装操作空间要求的前提下，尽可能缩小了整体体积，能适配空间受限的管路安装场景，比如车间内的密集管线排布、设备内部的集成管路布局，都能直接选用这款结构的阀体作为截断控制元件。
