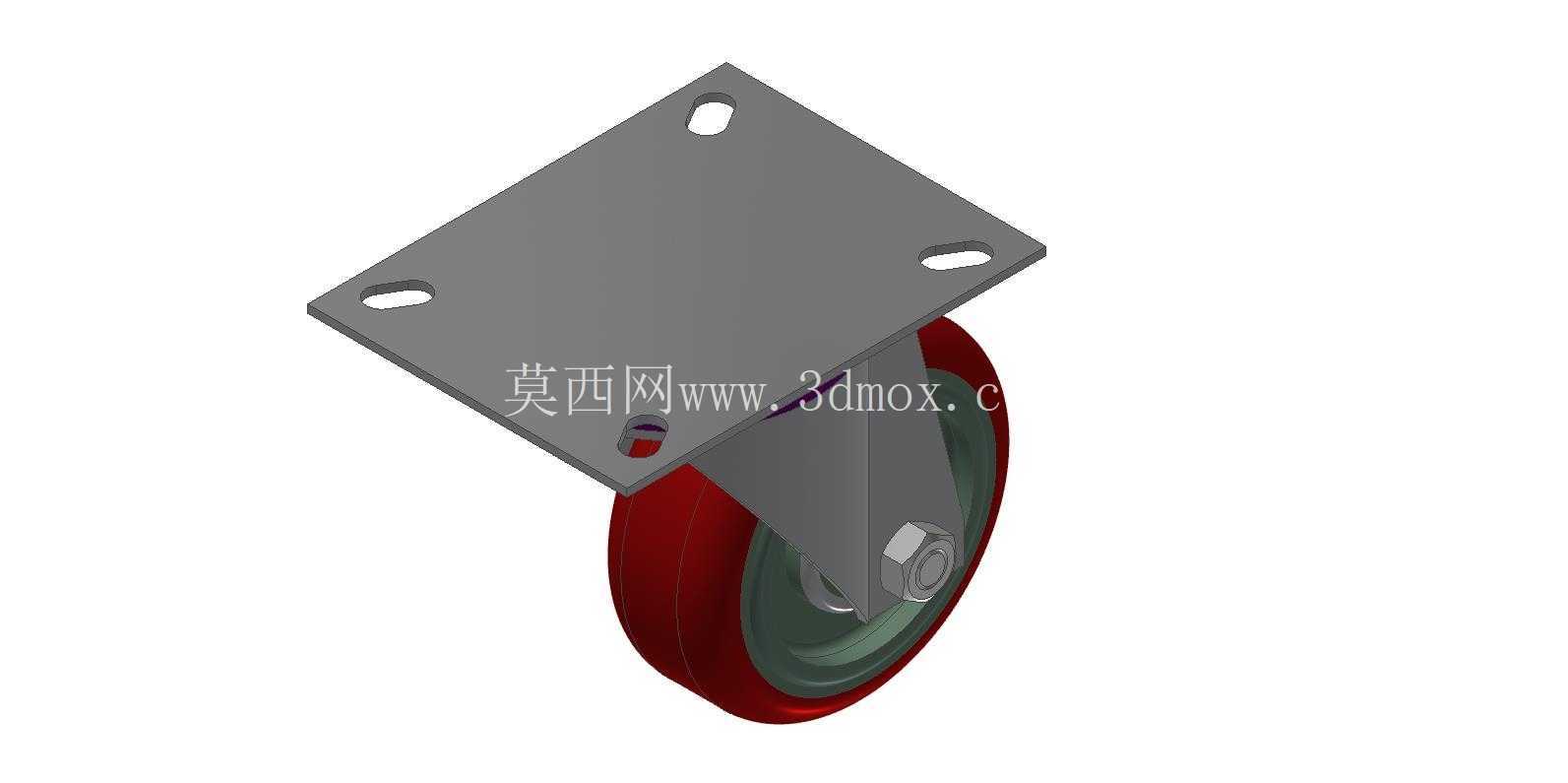

3英寸平板式定向重载脚轮结构设计

这款3英寸定向脚轮，是工业场景里中小型移动载具、工装架体最常用的支撑移动部件，日常在车间物料周转车、轻型设备移动底座、工位器具架、仓储货架的移动改造场景里随处可见，相比万向脚轮，定向款的直行稳定性更强，不会在重载推行时出现偏摆晃动感，搭配同尺寸万向脚轮使用时，能很好地平衡转向灵活性与直行轨迹的可控性，尤其适合需要沿固定通道长距离推行的载具，不会因为脚轮自由转向出现走偏、卡滞的问题。

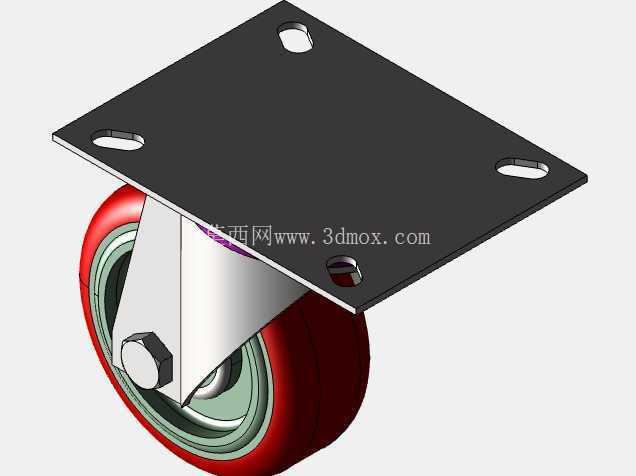

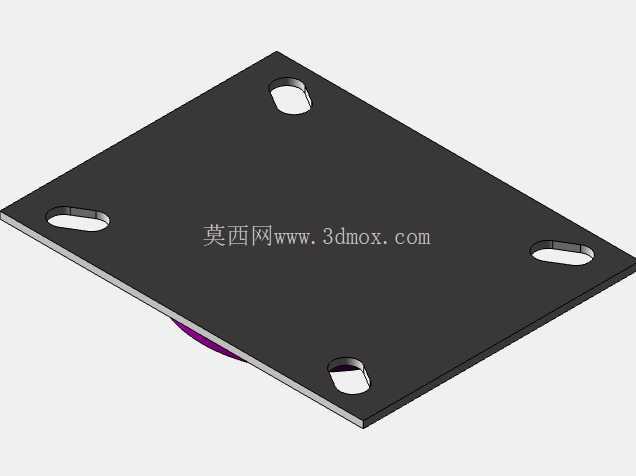

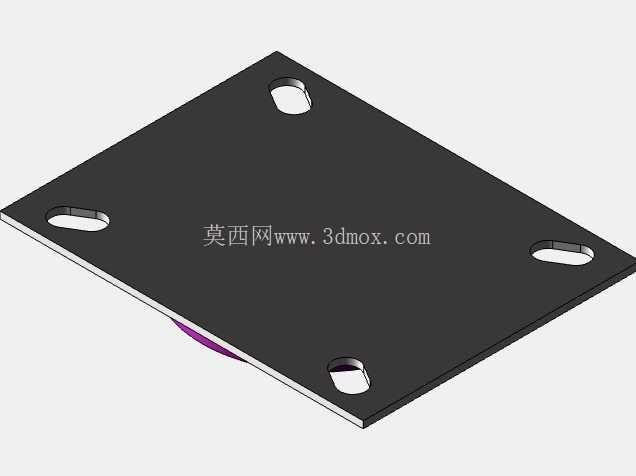

从结构设计来看，这款脚轮采用顶部平板安装的形式，安装板为方形钢板冲压成型，四个角位开有长圆形安装孔，这种孔型的设计初衷是降低安装时的孔位对位精度要求，哪怕架体底部的安装螺孔存在小范围的位置偏差，也能顺利穿入螺栓完成固定，不需要二次扩孔调整，适配性比圆孔安装板更强。安装板与轮架之间采用刚性铆接固定，没有转向回转结构，这也是定向脚轮区别于万向脚轮的核心特征，轮架为单侧支撑的钢板折弯结构，厚度经过校核，能承受额定载荷下的侧向冲击力，不会因为推行时碰到轨道接缝、地面凸起出现轮架变形的问题。

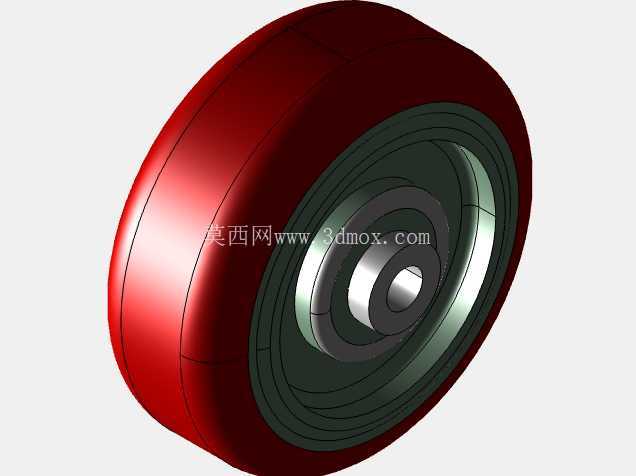

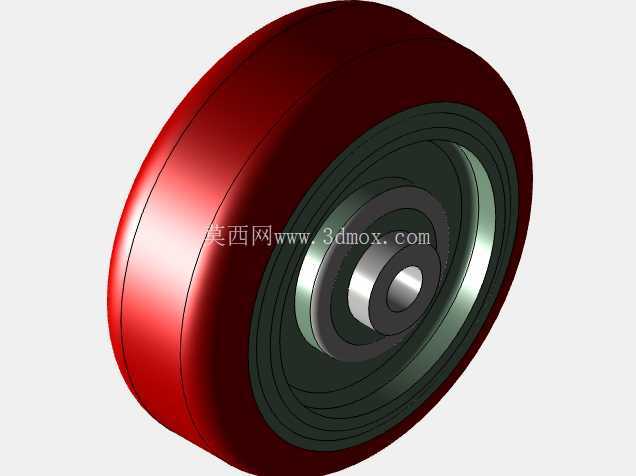

滚轮部分采用聚氨酯包胶结构，轮芯为硬质工程塑料材质，外层包胶厚度均匀，这种材质搭配的优势很明显：硬质轮芯能保证滚轮的径向承载能力，不会在重载下出现轮体压扁变形的问题，外层聚氨酯包胶则能起到减震降噪的作用，在环氧地坪、水泥地面推行时不会产生刺耳的摩擦噪音，也不会刮伤车间的环氧地坪漆面，相比全尼龙滚轮，包胶款的滚动阻力更小，推行时更省力，同时具备不错的耐磨性能，正常车间使用场景下的使用寿命能满足长期周转需求。轮轴位置采用螺栓加锁紧螺母的紧固形式，轮体与轮架之间预留了合理的转动间隙，不会因为加工公差导致轮体卡滞，也不会因为间隙过大出现轮体晃动的问题，滚轮转动时的同轴度经过调校，高速推行时不会出现偏心抖动的情况。

安装边界方面，这款脚轮的安装板孔位间距符合通用工业脚轮的安装尺寸规范，不需要针对架体做特殊的开孔改造，只要是适配3英寸脚轮的安装基面，都可以直接替换安装，整体安装高度控制在合理范围内，不会因为脚轮高度过高导致载具重心抬升太多，影响推行时的稳定性。轮体的宽度经过优化，在保证接地面积足够、降低单位面积地面压强的同时，不会因为轮体过宽导致整体转动阻力变大。需要注意的是，这款脚轮的安装紧固件需要根据载具的实际载荷情况选配，框架与轮架连接位置需要采用匹配规格的螺栓与尼龙锁紧螺母，防止长期推行震动导致螺母松脱，引发安全隐患。

在实际选型应用中，这类定向脚轮通常布置在载具的固定端，也就是推行方向的后侧，前侧搭配同尺寸的万向带刹脚轮，这样的组合既可以保证直行时的方向稳定，需要转向时也能通过前侧万向轮灵活调整方向，需要停靠时踩下刹车即可固定载具位置，不会出现溜滑的情况。相比更大尺寸的脚轮，3英寸规格的脚轮整体高度更低，适合对安装高度有严格限制的低矮型载具，同时滚动阻力也能满足日常人力推行的需求，不会因为轮径太小导致越障能力不足，普通车间地面的细小缝隙、小颗粒杂物都能顺利通过，不会出现卡轮停转的问题。

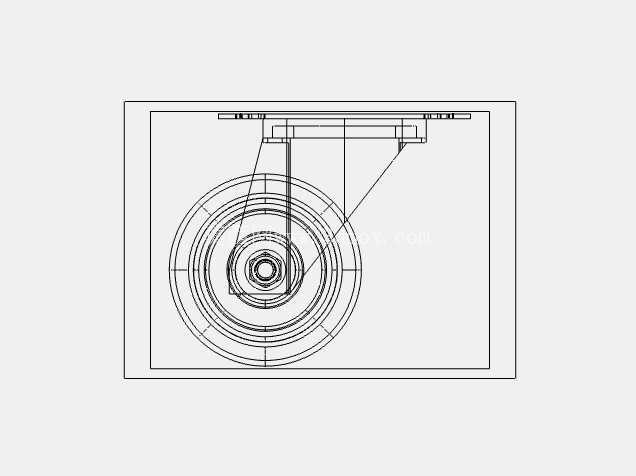

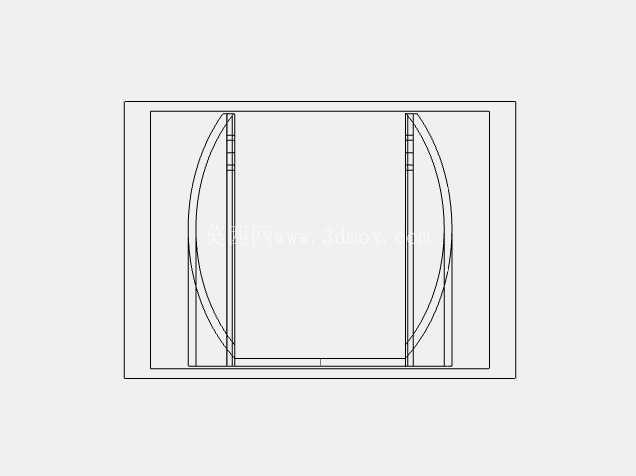

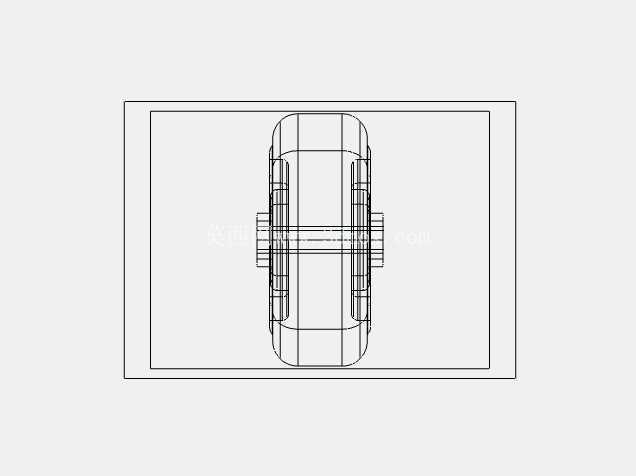

从建模细节来看，这款脚轮的各个零件都做了符合实际加工工艺的细节处理，安装板的折弯圆角、轮架的冲压成型特征、包胶轮的分层结构、紧固件的螺纹细节都有完整还原，没有做过度的简化处理，在做设备整体装配时，可以直接调用这个模型完成脚轮部分的装配，不需要再单独建模，能有效提升整体设计的效率，同时模型的尺寸比例完全符合实物参数，装配后不会出现尺寸干涉、安装位不匹配的问题，能直接用于工程出图、装配校验、运动仿真等后续设计环节。
