工业控制单元钣金电子外壳结构

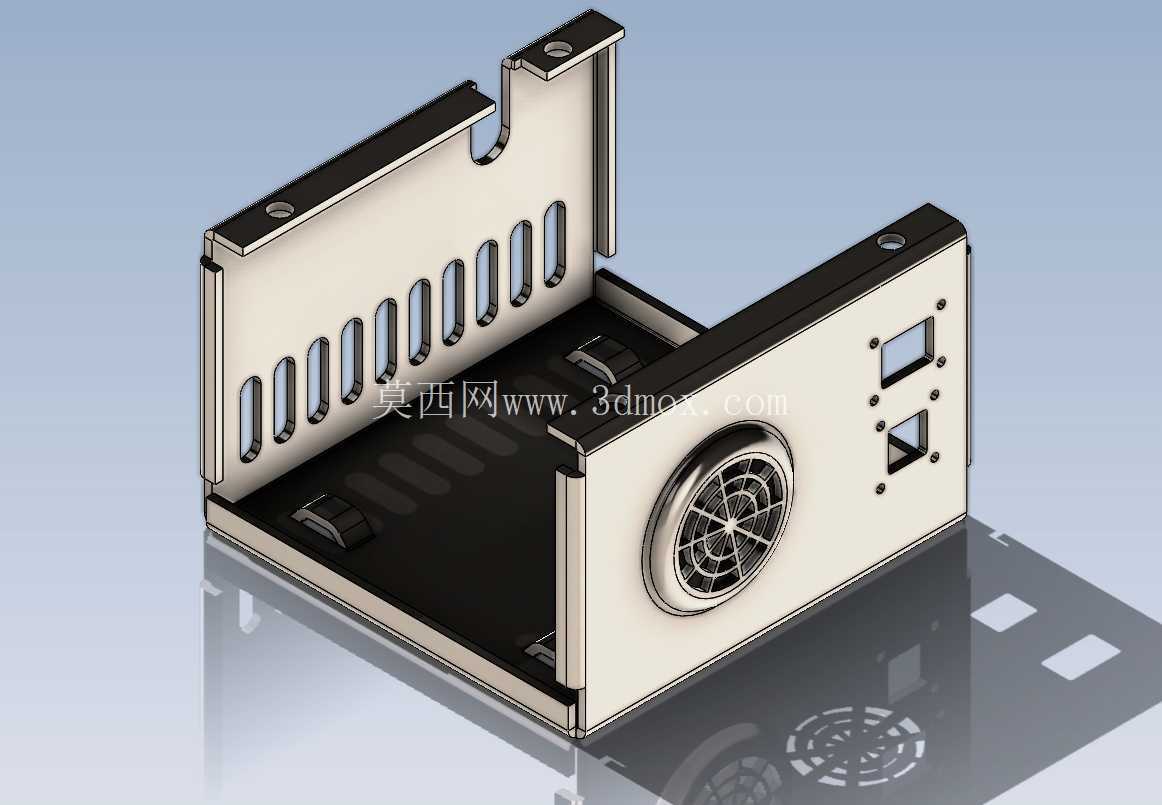

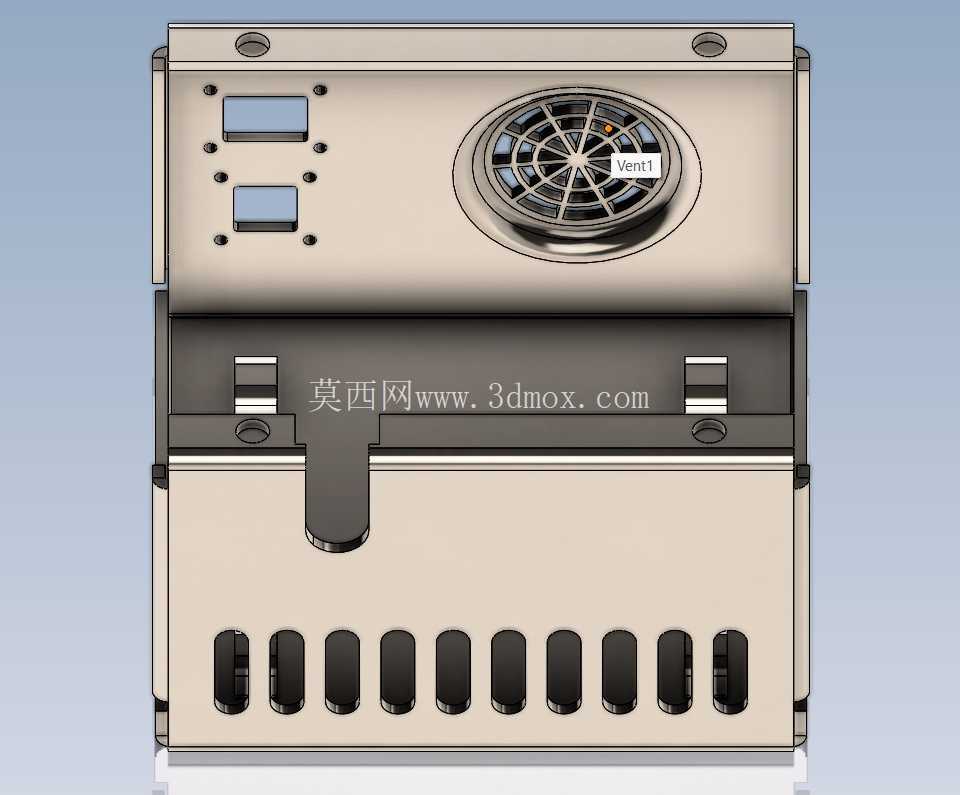

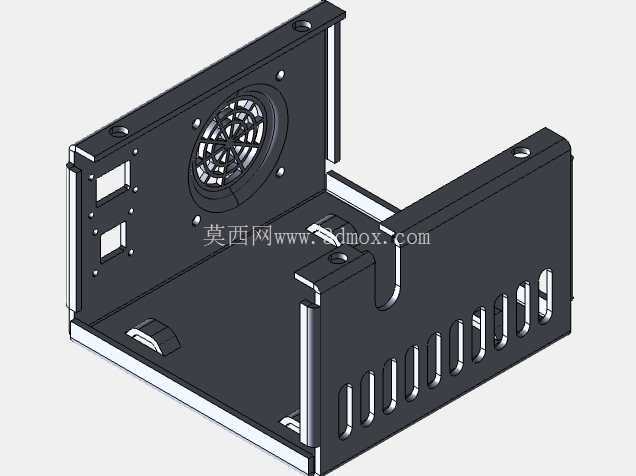

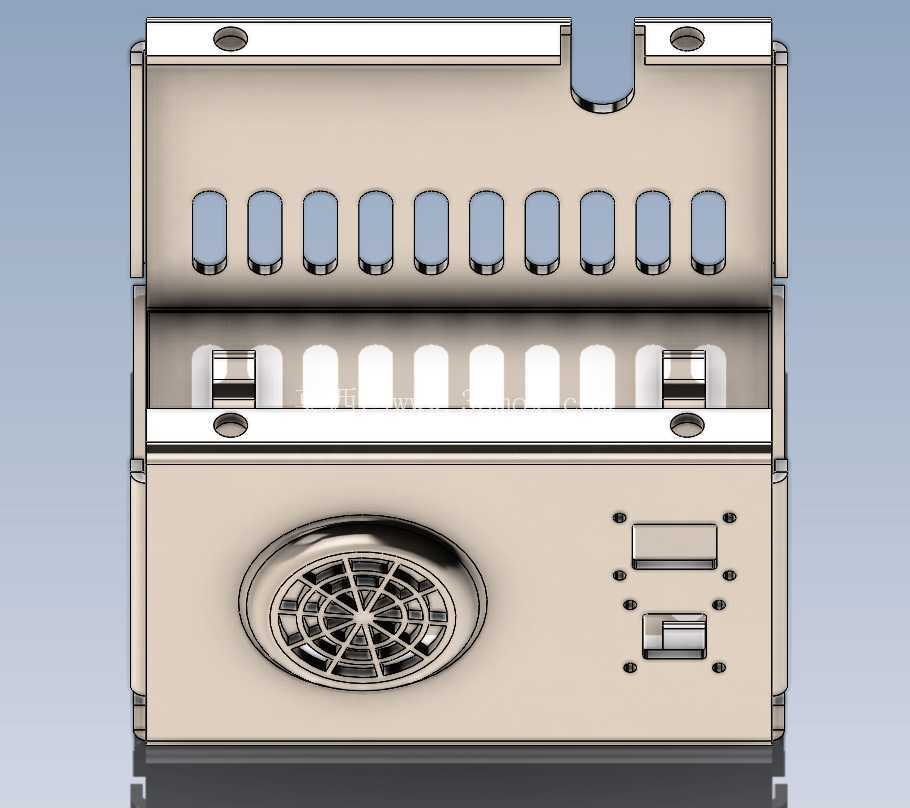

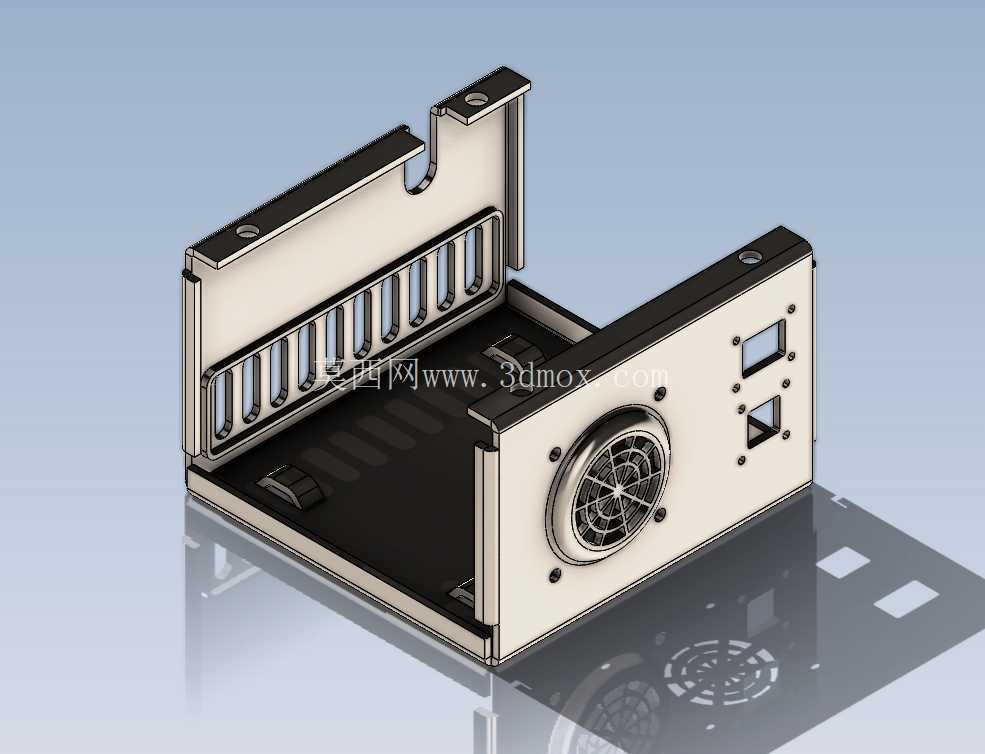

　　这款钣金电子外壳主要面向工业现场的小型电子控制单元、嵌入式数据采集模块这类需要独立防护的电子装置使用，常见的应用场景覆盖生产线旁的分布式IO模块安装、小型工控主机的设备侧就近部署、测试工位的信号处理单元防护，相比注塑外壳，钣金材质的抗冲击、抗电磁干扰能力更适配工业现场多振动、多电磁杂波的复杂环境。从功能特性来看，壳体侧面预留的长条形通风槽与端面的风扇安装位形成了贯通式的散热风道，当壳体内搭载功耗稍高的主控板、功率驱动板时，可直接在风扇位安装标准尺寸的轴流风扇实现主动散热，避免密闭壳体内热量堆积导致电子元件降频或寿命衰减；端面上预留的两个矩形开孔对应常用的连接器安装位，可适配DB型接口、RJ45网络接口或者电源端子的外露安装，开孔边缘做了折弯翻边处理，既可以提升开孔处的结构强度，也能避免安装连接器时锋利的板边划伤线材或操作人员手部。

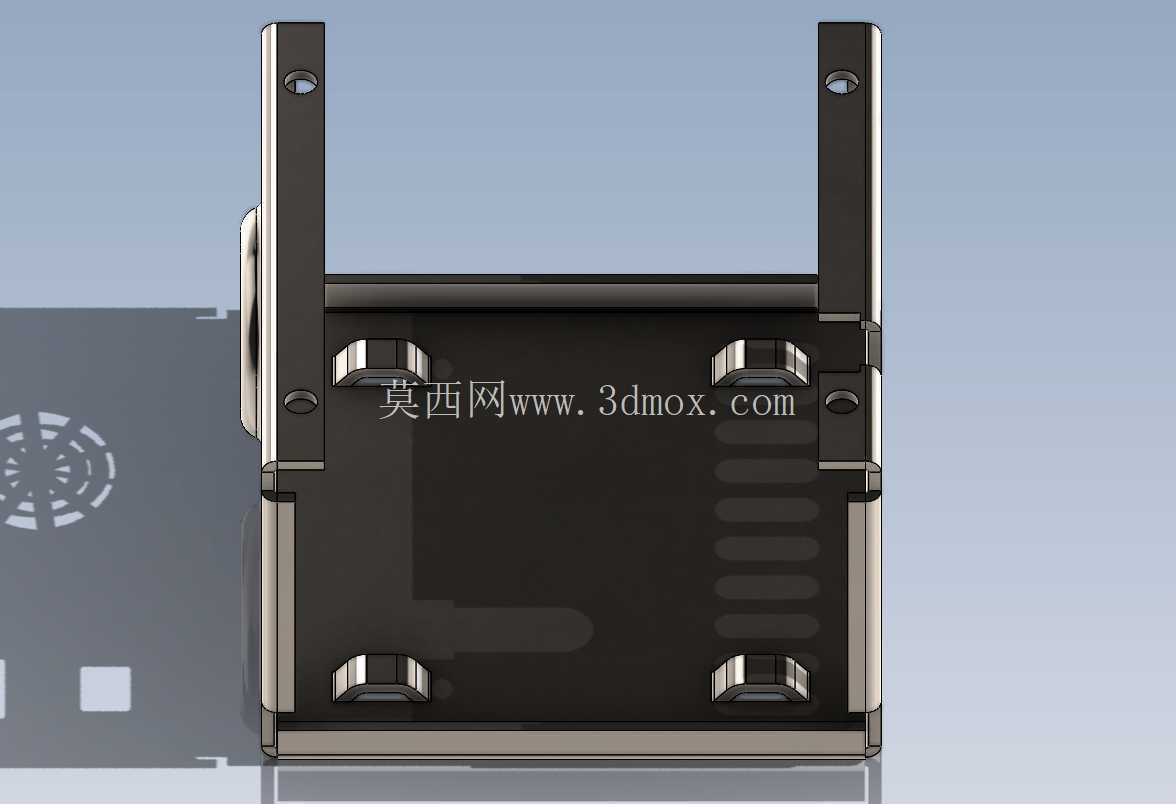

　　壳体的安装边界设计充分考虑了现场部署的灵活性，底部的平整法兰边预留了对应的紧固件安装孔，既可以通过螺栓直接固定在设备的钣金机架上，也能搭配导轨卡扣实现标准DIN导轨的卡装，适配不同安装场景的固定需求；壳体的拼接位置全部采用折弯自定位结构，组装时不需要额外的定位治具，折弯边的互相卡合就能保证上下、前后部件的对位精度，后续通过紧固件锁紧即可完成整体装配，能有效减少组装环节的工时消耗。

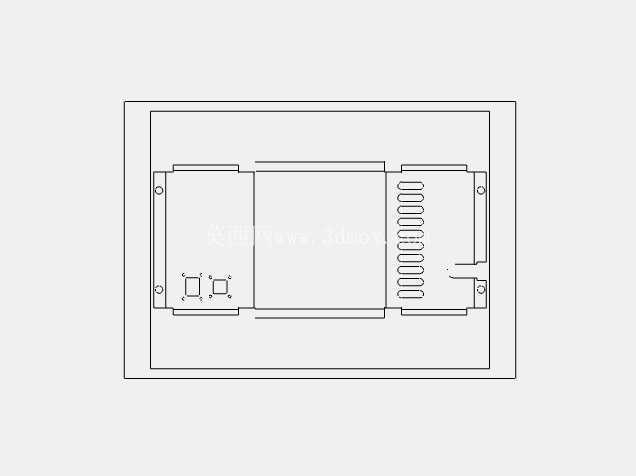

　　设计思路上全程围绕可制造性展开，所有折弯工序都预留了标准的折弯避位缺口，避免折弯时出现材料拉扯变形的问题，激光切割的下料路径做了共边优化，能提升板材的利用率减少废料产生；壳体内部的底面预留了多个凸台安装位，对应PCB板的固定孔位，安装PCB时不需要额外加装铜柱，直接通过自攻螺丝就能将电路板固定在壳体内的凸台上，减少装配所需的零件数量。壳体的边角位置全部做了小圆弧折弯处理，没有尖锐的外露棱角，避免现场安装调试人员被划伤；表面处理可根据使用场景选择喷塑或者镀锌，普通工业环境下采用冷轧板喷塑即可满足防腐蚀、防氧化的需求，在有轻度腐蚀的场景下可选用镀锌板加工提升防护能力。

　　壳体的内部净空尺寸充分考虑了常规工控板的元件高度，最高可容纳高度不超过30mm的板载元件，包括常见的电解电容、接线端子、小型散热片都不会与壳体上盖产生干涉；通风槽的开孔宽度控制在3mm以内，既保证了通风面积，也能避免较大的金属碎屑、杂物从通风槽掉入壳体内造成电路板短路。法兰边的安装孔做了长圆孔设计，安装时可以在小范围内调整固定位置，降低安装面的孔位加工精度要求，即使现场安装面的预留孔位存在少量偏差，也能顺利完成壳体的固定，不会出现孔位对不上无法安装的问题。
