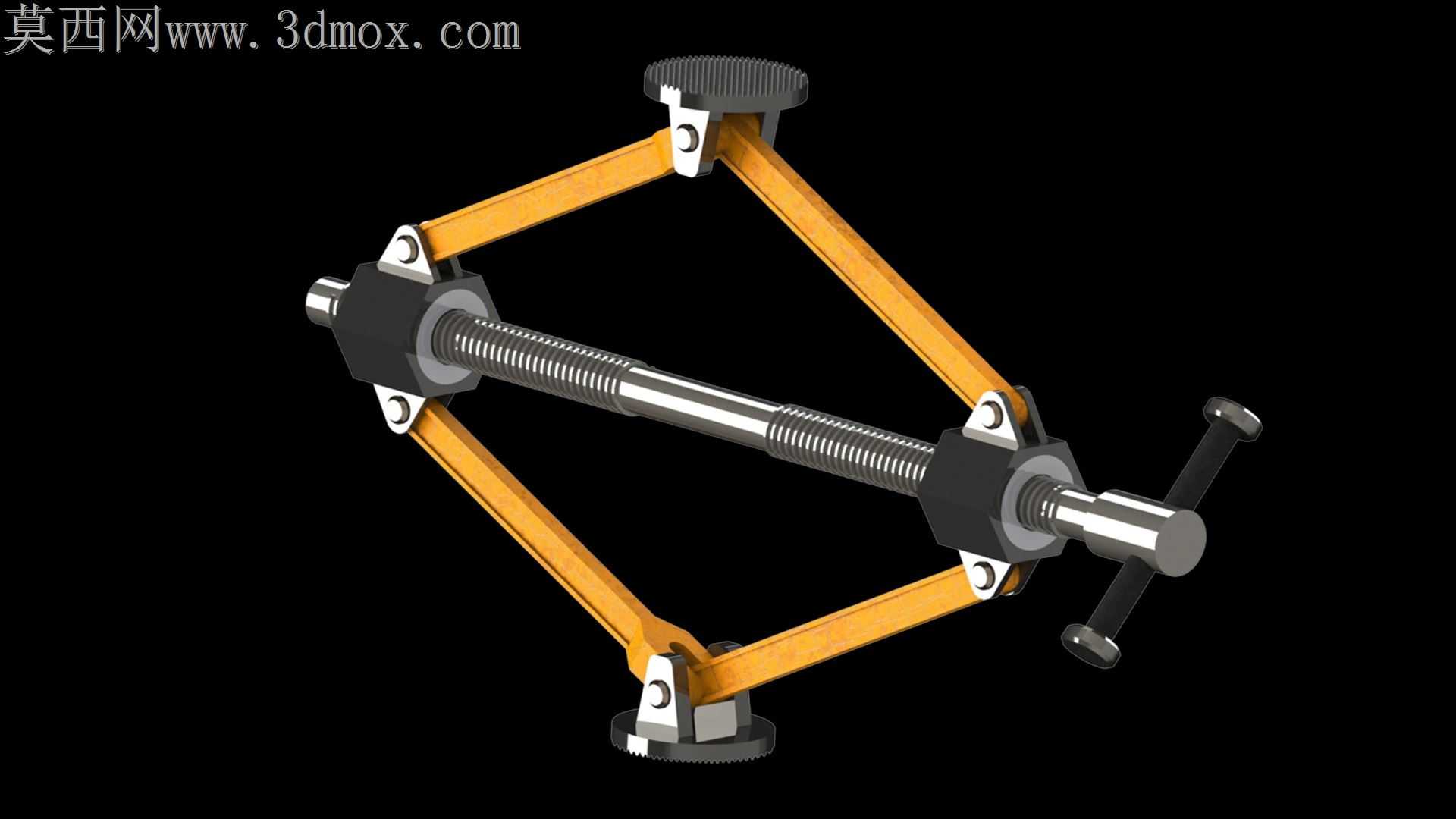

千斤顶异形安装定位承载板结构

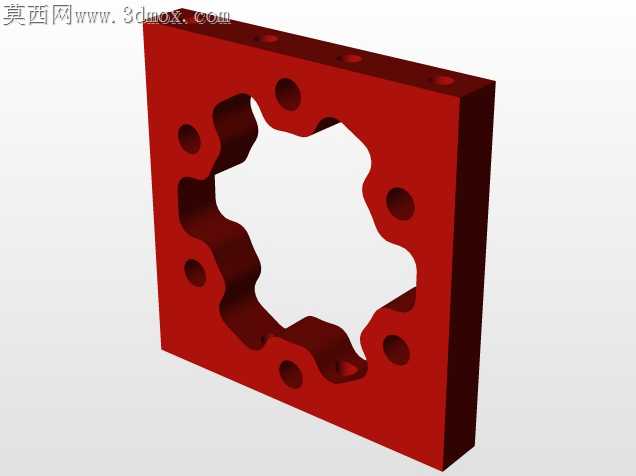

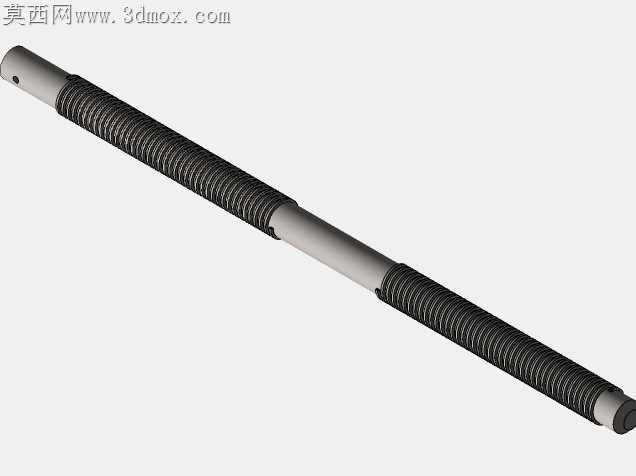

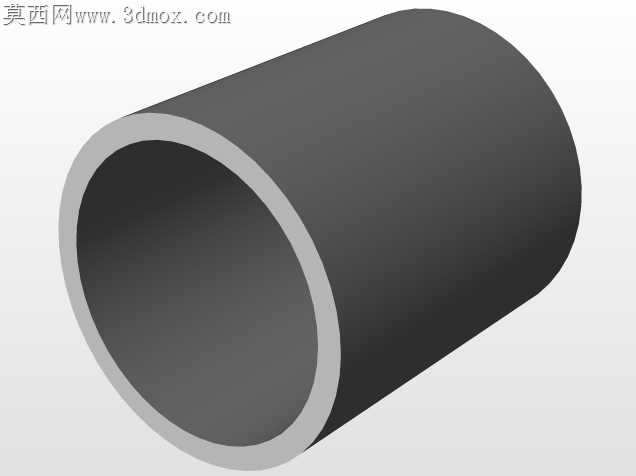

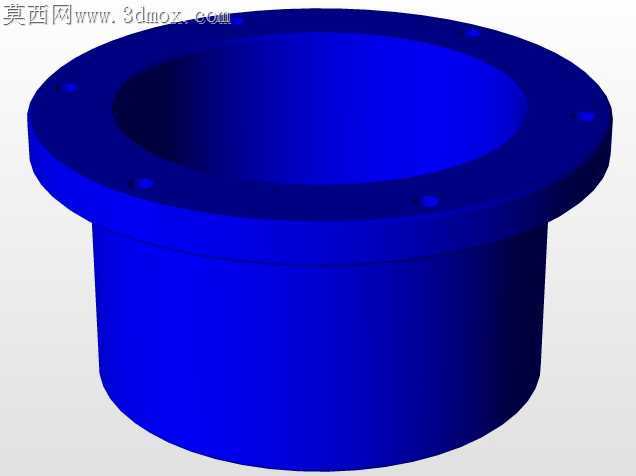

车间里千斤顶长期承受偏载冲击时，安装板与芯体的配合面最容易出现应力集中开裂的问题，常规圆形内孔的安装板在交变载荷下，孔边应力会沿着圆周均匀扩散但无法匹配千斤顶芯体的异形受力轮廓，往往使用三五个月就会在孔边出现微裂纹，慢慢延展成贯穿性断裂。这块承载板的内孔没有做常规的圆滑过渡，而是顺着千斤顶伸缩芯体的异形外轮廓做了仿形切削，每一处内凹的弧度都刚好贴合芯体外凸的受力筋位置，载荷传递的时候不会出现局部悬空的虚位，偏载力能顺着接触弧面均匀分散到整块板的实体区域，不会在某一个点攒出应力峰值。板身周圈的八个安装沉孔没有做等距排布，而是顺着内孔的轮廓弧度调整了孔位间距，靠近内凹受力点的位置孔距更密，螺栓锁紧后压板的压紧力能刚好覆盖住应力集中的区域，不会出现局部压不实导致的窜动。板的厚度没有做统一的等厚设计，靠近内孔边缘的区域比外沿厚了两毫米，刚好抵消内孔挖空后损失的结构强度，不用额外增加加强筋就能满足额定承重下的刚度要求，加工的时候也不用多一道焊接加强筋的工序，整块板用整块钢板铣削成型就能直接使用。沉孔的深度做了精准控制，螺栓锁紧后螺帽顶面刚好和板面齐平，不会突出板面刮蹭到千斤顶的外围防护套，也不会因为沉孔过深导致螺栓咬合长度不够出现滑牙。内孔的边缘做了极小的倒角，没有做夸张的大圆角，既避免了装配时锋利的孔边刮伤芯体表面的防锈涂层，也不会因为倒角过大减少了和芯体的接触配合面积。板的外轮廓做了直角边处理，没有多余的圆弧装饰，安装时能快速靠紧设备基座的定位边，不用额外做找正工装就能快速对准安装位，现场维修更换的时候能省不少调校的时间。表面做了氧化红的防锈处理，颜色辨识度高，日常巡检的时候能快速发现板面有没有出现变形开裂的痕迹，不用凑近挨个检查就能快速排查设备隐患。
