压铸模具结构装配工程图纸设计

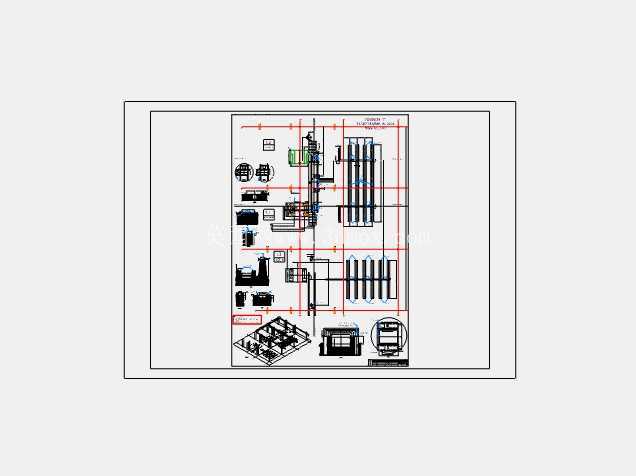

　　这套压铸模的结构设计围绕有色金属压铸件的批量成型需求展开，核心适配中小尺寸壳体类压铸件的生产场景，可直接配套常用吨位卧式冷室压铸机使用，在汽车零部件、通用五金配件的压铸生产车间中，这类模具承担着金属液充型、保压冷却、铸件脱模的全流程成型功能。从图纸的视图排布能看到，设计阶段优先梳理了动定模的合模定位逻辑，导柱导套的排布避开了浇注冲蚀区域，四个导套的安装孔位做了偏心防呆处理，避免车间装配时出现动定模装反的问题，模架的周圈预留了足够的压板锁付空间，适配不同压铸机工作台的T型槽间距，无需额外加工过渡垫板即可完成装夹。

　　浇注系统的设计采用了侧浇口进料结构，横浇道的截面做了渐变收缩处理，从直浇道往内浇口方向的截面积逐步收窄，能保证金属液充型时的流态平稳，减少卷气缺陷的产生，溢流槽的排布对应铸件的厚壁区域与最后充型位置，可有效收集混气的冷金属，降低铸件气孔、冷隔的不良率。冷却回路的布置覆盖了定模型芯、动模镶块以及浇口套区域，回路的孔径与进出水接头的位置做了统一规划，避免与顶出机构、抽芯结构产生空间干涉，生产时可通过调节冷却水流量控制不同区域的模温平衡，减少铸件因冷却不均产生的变形问题。

　　顶出系统采用了推杆与推管结合的顶出方式，顶杆的排布位置对应铸件的加强筋与厚壁连接处，避免顶出力集中在薄壁区域导致铸件顶白、顶穿，复位杆的位置对称分布在模架四角，合模时可保证顶出板精准回位，不会出现顶杆残留错位压坏型腔的问题。图纸中对各镶块的安装边界做了明确标注，成型部位的镶块采用了分体式设计，磨损后可单独更换，无需整体报废模仁，能有效降低生产过程中的模具维护成本，各滑动配合面的公差标注参考了压铸模的设计规范，抽芯滑块的导轨间隙预留了热膨胀余量，避免生产过程中因模温升高出现滑块卡滞的问题。

　　整套模具的闭合高度、开模行程参数匹配常规压铸机的技术参数范围，安装时的定位圈尺寸与压铸机压室法兰尺寸适配，无需额外定制转接法兰，吊环孔的位置设置在模架的重心对称位置，车间吊装时可保证模具平衡起吊，不会出现倾斜碰撞的问题。从结构细节来看，排气槽的深度设置符合有色金属压铸的排气需求，不会出现金属液窜入排气槽形成飞边的问题，同时能保证充型过程中型腔内的气体顺利排出，减少铸件的气孔缺陷。
