企业标识压制成型铜质镶块结构设计

　　在压铸生产环节，产品表面的品牌标识成型一直是容易被忽略却直接影响成品外观一致性的细节，这套铜质标识成型镶块，正是针对批量压铸作业中标识压印清晰度、耐用性需求开发的嵌入式结构件。不同于直接在模腔本体上雕刻标识的常规方案，采用独立铜质镶块的设计，首先解决了模腔主体钢材雕刻后修改难度大、标识磨损后需整体返修模腔的痛点——铜材质本身具备优异的抗热疲劳性能，在反复接触高温铝液、锌液的压铸工况下，不会像硬质合金那样容易出现边角崩缺，同时铜的导热系数高于常规模钢，标识位置的冷却速度更快，能有效减少压铸件标识区域的缩孔、流痕缺陷。

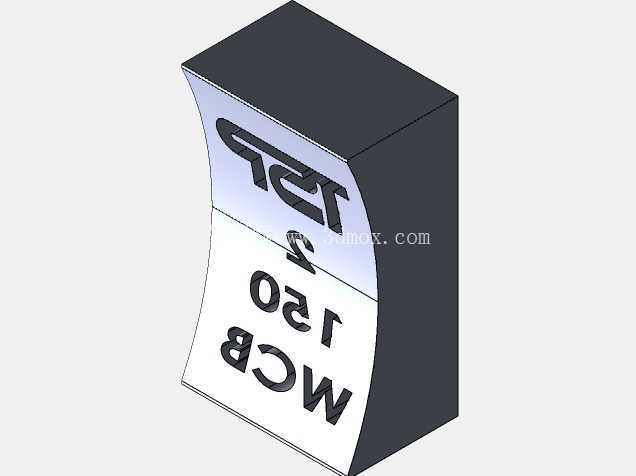

　　从实际安装场景来看，这类镶块采用直方体基座结构，安装边界完全匹配模架上预留的标准镶块槽位，基座侧面做了0.02mm的拔模斜度，压入模架后不会出现松动移位，不需要额外做螺丝锁附就能满足生产中的受力要求，镶块的成型面做了弧形曲面适配，对应压铸件的弧面外壁，确保标识字符在弧面上的投影深度一致，不会出现字符一端压印过深穿破铸件壁、另一端压印过浅标识模糊的问题。设计过程中首先要匹配目标产品的外壁曲率，不能直接将平面字符投影到曲面上，否则字符的笔画宽度会随曲面弧度出现变形，需要先提取产品外壁的曲面偏移量，将字符轮廓沿曲面法向拉伸，保证每个字符的凸起高度统一控制在0.3mm，这个深度既能够保证标识清晰可辨，又不会因为凸起过高导致铸件脱模时标识位置被拉伤。字符的边角全部做了R0.1的圆角过渡，避免应力集中导致镶块在反复热胀冷缩过程中出现边角开裂，同时圆角过渡也能减少铝液填充时的紊流，降低字符位置出现气孔的概率。在实际生产应用中，这类铜镶块主要适配各类需要在壳体、阀体类压铸件表面压制品牌标识、型号参数、材质标注的场景，比如阀门铸件表面的WCB材质标识、压力等级标注、品牌logo压制，汽配压铸件表面的零件号、品牌标成型，都可以通过更换不同字符的铜镶块快速实现标识内容切换，不需要重新加工整套模具。

　　镶块的基座尺寸采用行业通用的标准化规格，不同字符内容的镶块可以实现互换，当产品标识更新、或者镶块使用到寿命周期出现磨损时，只需要拔出旧镶块压入新镶块即可，整个更换过程不超过半小时，相比在模腔上直接雕刻标识需要两三天的返修周期，能大幅减少停机维护时间。考虑到压铸过程中镶块会反复经历高温金属液冲刷、脱模剂喷涂的温度骤变，铜材质的选用也经过了实际工况验证，相比钢材镶块，铜镶块的热膨胀系数与模架钢材的差值控制在合理范围内，高温工作状态下镶块不会因为膨胀量过大卡在模架槽里，也不会因为膨胀量过小出现配合间隙溢料的问题。

　　成型面的字符排布严格遵循产品的标识规范，字符间距、行间距按照产品外观要求做了等比例调整，弧形面上的字符不会出现视觉上的歪斜变形，从铸件外侧观察时，标识整体处于同一视觉水平线上，不会因为曲面弧度导致字符看起来高低错落。另外在镶块与模架的配合位置，底部设计了0.1mm的排气间隙，压射过程中型腔里的空气可以通过镶块配合间隙排出，避免标识位置因为憋气出现填充不满、字符缺角的问题，这个间隙尺寸经过反复调试，既能够顺利排出空气，又不会让铝液渗入间隙形成飞边，减少后续去飞边的工作量。
