汽车燃油系统加注口法兰连接结构

在整车燃油供给系统的布局中，加注口作为燃油补加的唯一外露接口，其结构可靠性直接影响整车使用安全与密封性能，本次呈现的构件正是承担油路对接、车身安装、密封限位功能的核心承载件。从实际装车场景来看，该构件安装于车身侧围钣金与燃油箱加注管路之间，上方外露接口对接车身外的加注口盖总成，下方锥状延伸段插入燃油加注软管，通过卡箍锁紧实现油路的贯通，法兰盘上的多个安装孔则通过螺栓与车身侧围的安装支座刚性连接，同时承担加注过程中油枪插入的侧向载荷，避免管路晃动引发的密封失效问题。

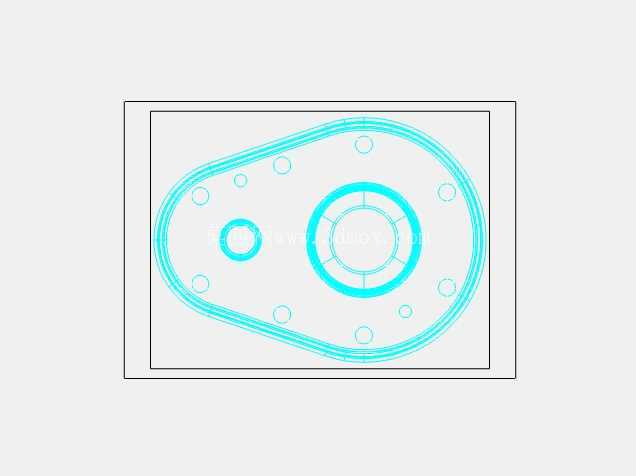

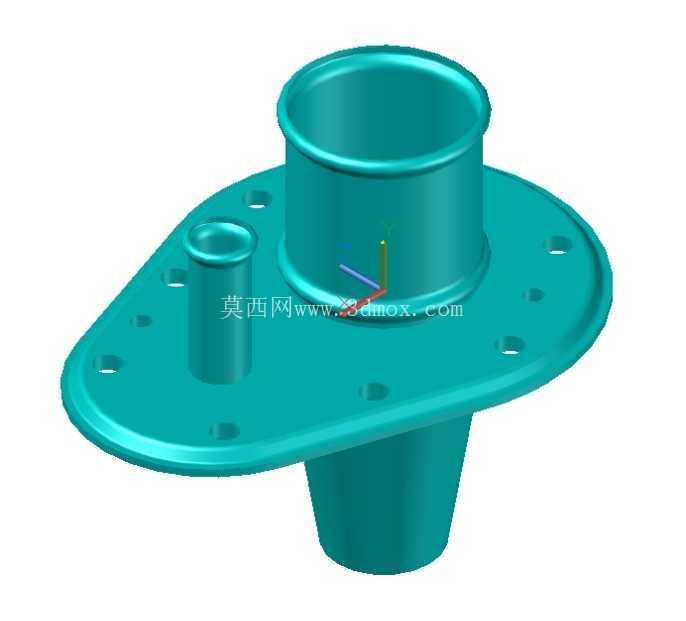

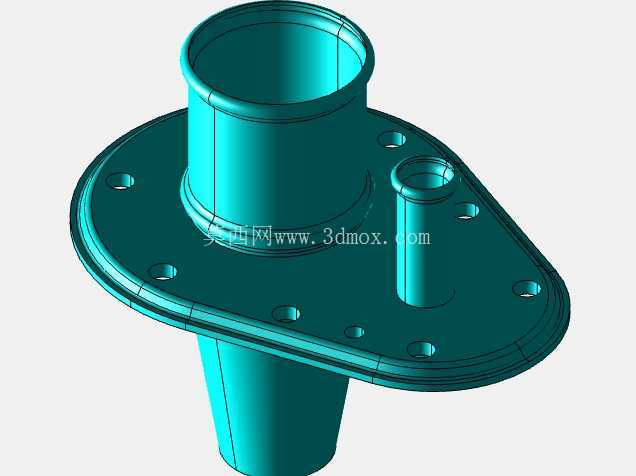

从功能特性层面拆解，该构件采用一体化压铸成型结构，主体分为三个功能区段：上部的圆柱通腔是油枪插入的主通道，内径尺寸匹配常规加油枪的外径规格，预留足够的插拔间隙同时避免加油过程中燃油飞溅溢出；主通腔旁侧的小型凸台结构为通气回路接口，连接燃油蒸发排放系统的通气管路，平衡加注过程中油箱内部的气压，避免加油跳枪、燃油反喷的问题；下部的锥状缩径段是管路插接段，锥度设计适配不同内径的耐油橡胶加注管，装配时无需额外涂胶即可通过管路自身弹性实现初始密封，配合卡箍锁紧后可承受车辆行驶过程中的振动拉扯，不会出现管路脱落渗漏的问题。法兰盘上的孔位并非均匀排布，而是根据车身安装点的实际位置做了非对称设计，其中直径稍大的孔为螺栓过孔，小直径孔为定位销孔，装配时先通过定位销与车身支座的定位柱对齐，再锁紧固定螺栓，可避免装配错位导致的管路弯折问题，同时法兰盘与车身贴合的面预留了密封胶圈的安装槽，装配时嵌入耐油橡胶密封圈，阻断雨水、灰尘从安装缝隙进入车身内部的路径。

从设计思路的工程逻辑来看，该构件没有采用规则的圆形法兰，而是选用类椭圆的异形法兰轮廓，主要是为了适配车身侧围的安装空间——常规乘用车侧围加注口位置的钣金空腔宽度有限，圆形法兰会与空腔内部的加强筋产生干涉，异形轮廓在保证所有安装孔位有足够连接强度的前提下，缩减了非受力区域的材料占用，既降低了构件自身重量，也给周边的线束、蒸发管路留出了排布空间。主通腔的壁厚做了梯度设计，上端与油枪接触的区域壁厚更大，可承受长期插拔产生的摩擦损耗，避免长期使用后出现端口磨损变形；下部锥段的壁厚稍薄，在保证结构强度的前提下可产生微量弹性变形，抵消管路装配时的角度偏差，降低装配应力。旁侧的通气接口高度略低于主通腔上端面，避免加注过程中燃油液面过高直接灌入通气回路，导致蒸发系统进液失效。

从安装边界的尺寸约束来看，该构件的主通腔轴向高度需要匹配车身外板到内部安装支座的距离，保证上端面与外板的加注口盖安装座齐平，不会出现凹陷或突出影响外观；法兰盘的最大外轮廓尺寸控制在安装空腔的最小通过尺寸以内，装配时可直接从车身内部推入安装位，无需额外扩大钣金开孔；下部锥段的长度满足卡箍安装的空间要求，锥段末端距离油箱加注管的接口预留足够的管路弯折余量，适配车身装配过程中产生的尺寸公差，不会因为累计公差导致管路装配应力过大。在实际工况验证中，该结构需要承受-40℃到120℃的环境温度变化，耐油橡胶密封件与压铸基体的膨胀系数匹配设计，避免温度交变过程中出现密封间隙；同时法兰盘的安装孔位周边做了局部加厚处理，承受螺栓锁紧力时不会出现压溃变形，长期使用后螺栓预紧力不会衰减，保证连接可靠性。
