汽车防溅罩结构弹性刚性塑性仿真分析

在乘用车辆底盘传动与制动区域的防护结构设计中，防溅罩是承担异物阻隔、流体导流、结构防护的核心薄壁构件，日常行驶过程中需要持续承受车轮带起的碎石冲击、泥水冲刷、温度交变带来的载荷影响，同时还要兼顾周边运动部件的安全间隙，避免出现干涉磨损、异常异响等问题。这类薄壁冲压类防护件的设计，不能仅依靠静态尺寸校核完成方案定型，必须结合实际工况下的多维度力学响应做验证，才能覆盖全使用周期的可靠性要求。

本次针对防溅罩开展的多维度力学分析，核心围绕弹性形变、刚性承载、塑性失效三个维度展开，首先要明确构件在不同载荷等级下的响应边界：日常行驶中泥水冲刷、小粒径碎石低速撞击属于常规弹性载荷区间，此阶段构件产生的形变在载荷消失后可完全恢复，不会残留永久变形，分析过程中需要捕捉不同冲击角度、不同载荷作用点下的形变位移量，确保最大形变位置不会侵入周边制动盘、转向节、线束管路的运动包络范围，避免长期使用中出现摩擦干涉。

当车辆在非铺装路面快速行驶时，带起的大粒径石块高速撞击、或者行驶中托剐障碍物，会让构件承受超出弹性极限的载荷，此时材料进入塑性变形阶段，会出现不可逆的形状改变，分析过程中需要精准定位塑性应变的集中区域，评估这些区域的形变扩展趋势，判断是否会出现开裂、脱落、永久形变卡滞运动部件的风险。同时还要结合构件的安装固定点做刚性承载分析，三个螺栓安装位是整个防溅罩的载荷传递核心，冲击载荷会通过薄壁结构传导到安装点，若安装点周边结构刚性不足，会出现固定点撕裂、安装位滑牙、整体构件移位的问题，因此在分析中需要单独提取安装点的载荷-位移曲线，验证不同方向冲击下安装位的承载余量。

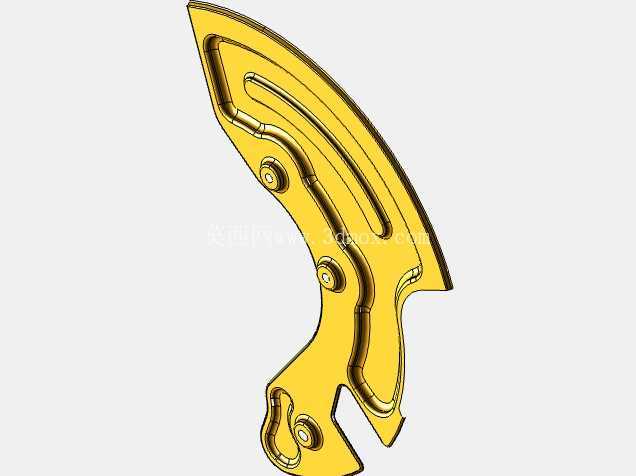

从结构设计思路来看，该防溅罩采用了随形曲面的薄壁构型，整体轮廓完全匹配车轮内侧的安装空间，曲面走向顺着车轮旋转的泥水甩出方向设置，既可以最大化覆盖需要防护的制动区域，又能通过曲面的弧度设计分散冲击载荷，避免应力在平直段集中。构件表面设置的多道加强筋沿着冲击载荷的主要传导方向分布，不需要额外增加板材厚度就可以大幅提升整体刚性，同时在安装孔位周边做了局部翻边强化处理，提升安装点的局部刚度，避免螺栓压紧时出现板材变形、密封失效的问题。

在安装边界的设定上，三个安装孔的位置完全匹配转向节上的对应安装凸台，孔位公差按照整车冲压件的通用公差要求设定，安装面与凸台的贴合度需要满足平面度要求，避免安装后出现内应力残留。构件的整体外轮廓与周边制动盘、制动卡钳、轮毂轴承的最小安全间隙控制在8mm以上，即使在最大弹性形变状态下，间隙量仍能满足运动件不干涉的要求，同时构件的下边缘做了收边处理，避免行驶中气流带动构件产生共振异响。

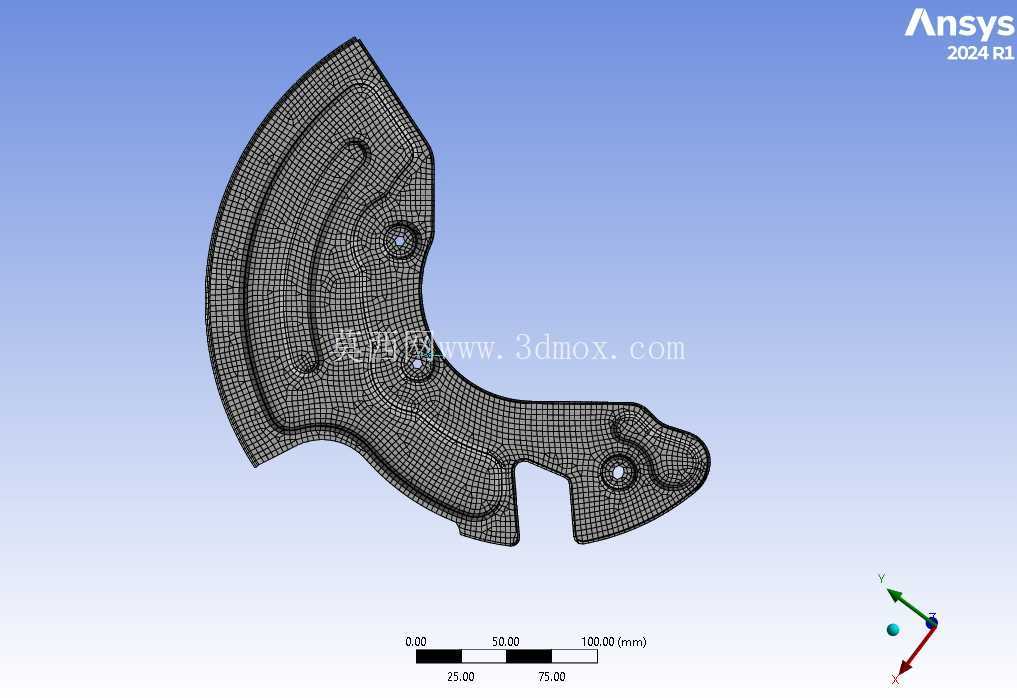

整个分析过程采用真实材料的本构参数输入，对网格做了局部细化处理，在应力集中的拐角位置、安装孔周边、加强筋过渡区域加密网格尺寸，确保计算结果能够精准反映局部的应力应变状态，最终输出的形变云图、应力云图、塑性应变区域分布结果，可以直接为结构优化提供数据支撑：比如针对塑性应变集中的区域，可以通过调整加强筋走向、局部增加板材厚度、优化过渡圆角的方式提升承载能力，针对弹性形变过大的区域，可以调整曲面曲率提升结构刚性，在满足防护性能要求的前提下，尽可能实现构件的轻量化设计，降低整车制造成本与簧下质量。这类仿真分析方法同样可以复用到底盘其他薄壁防护类构件的设计验证中，减少物理样件的试制轮次，缩短产品开发周期，提前识别设计阶段存在的结构风险，避免后期量产装车后出现防护失效、构件损坏的售后问题。
