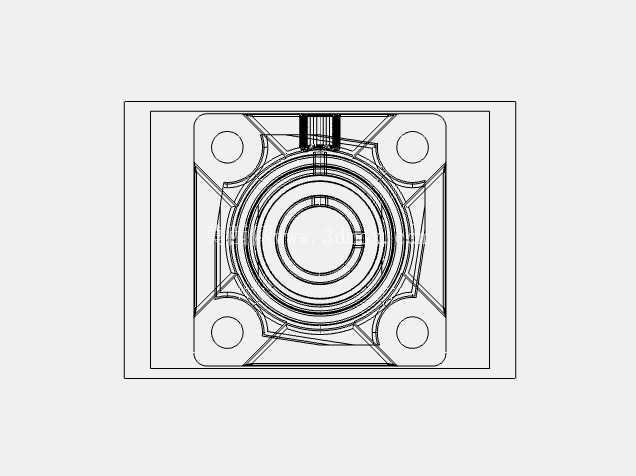

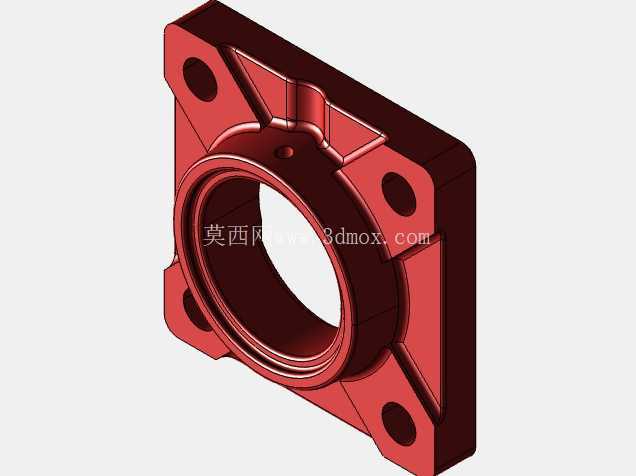

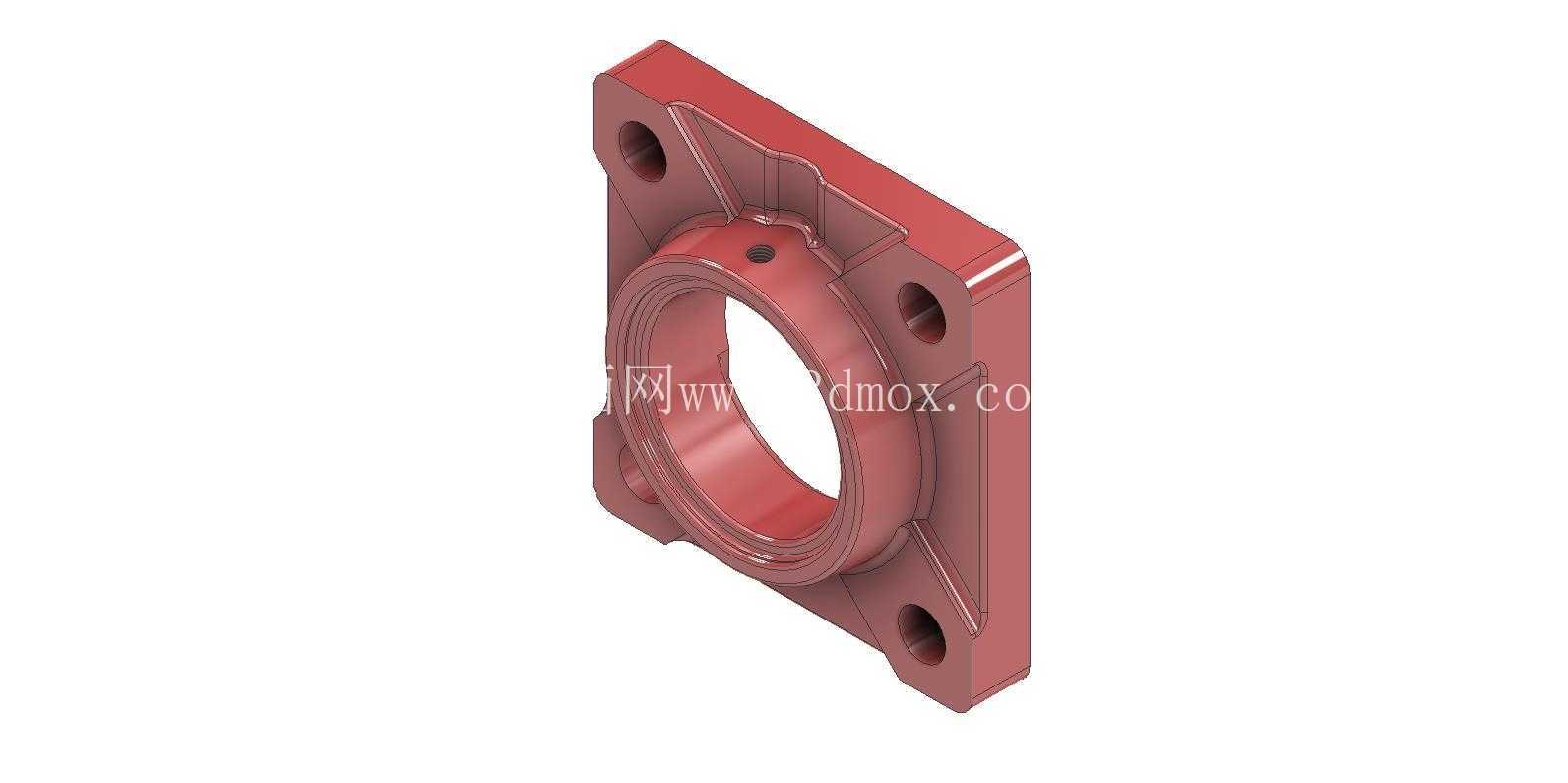

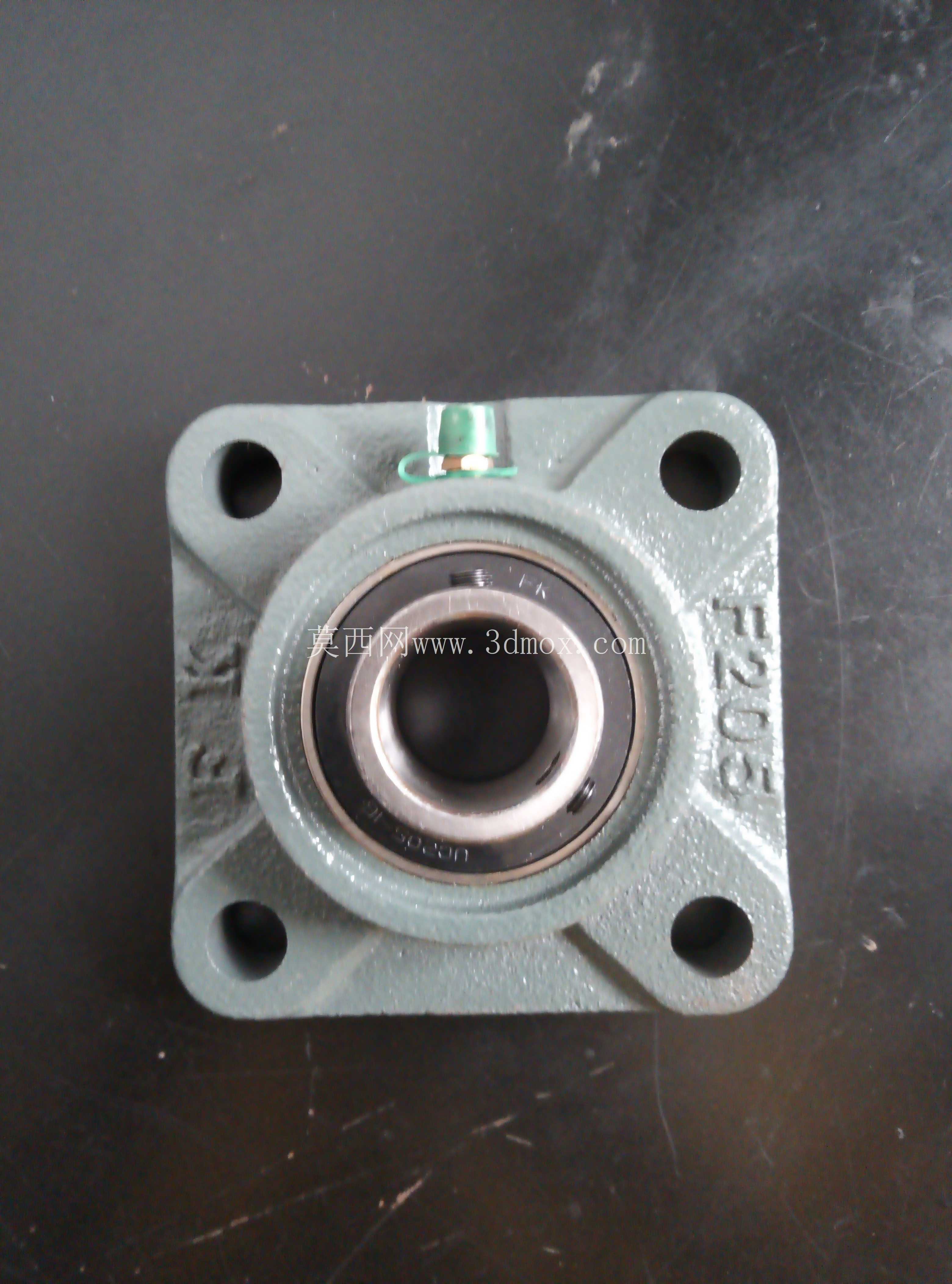

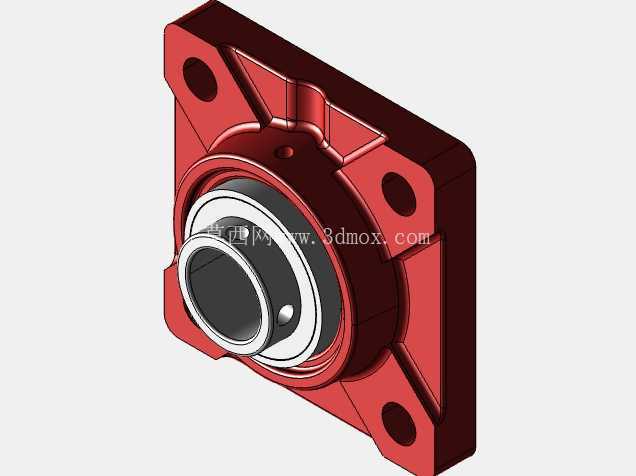

方形法兰带座外球面轴承UCF205-16结构

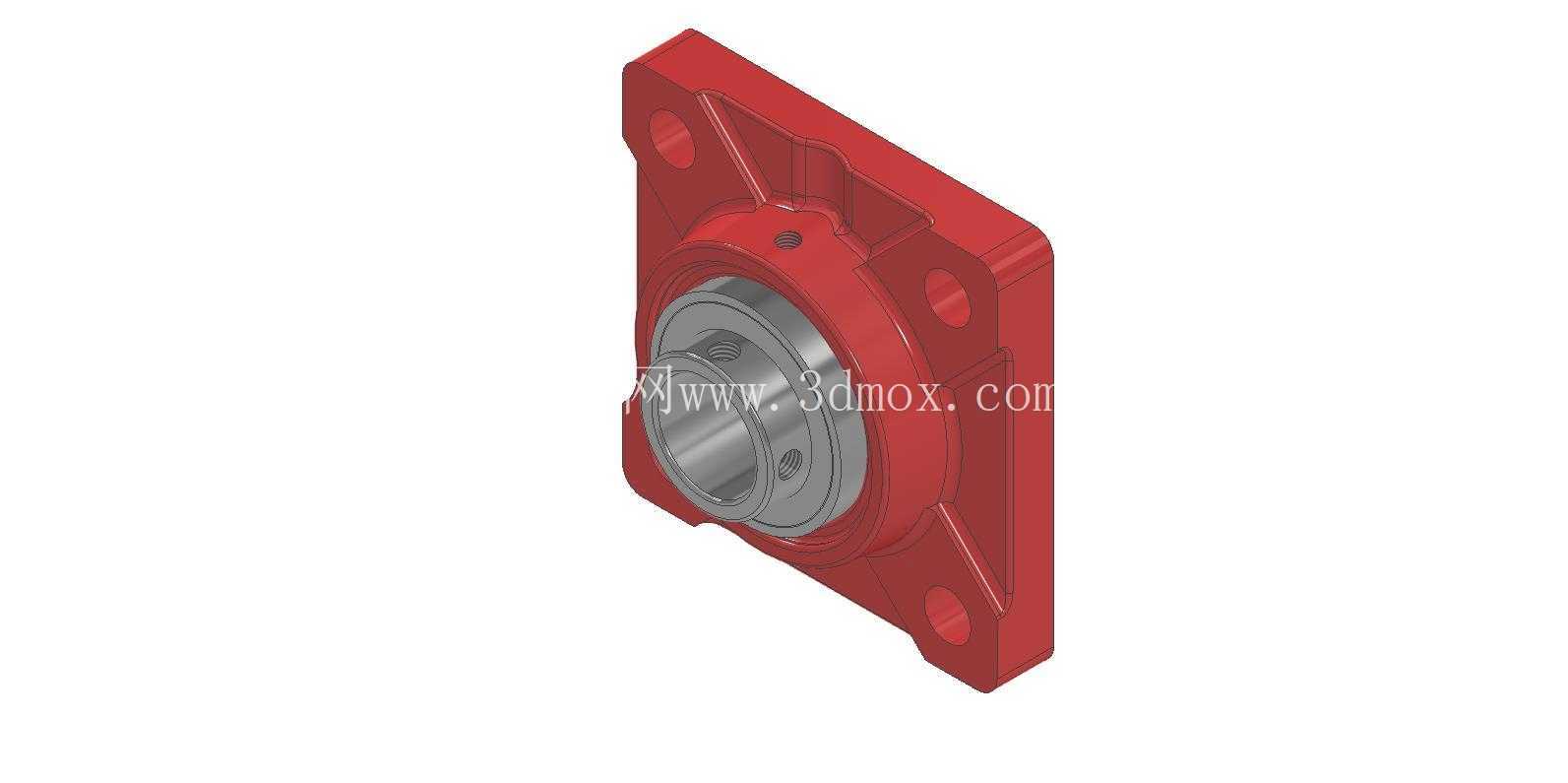

　　在各类轻工输送、食品加工、小型农机、纺织设备的传动布局中，带座外球面轴承的应用占比一直不低，这类部件不需要复杂的安装座加工，仅需在安装基板上预留对应螺栓过孔即可完成固定，对现场安装的容错率很高，尤其适合中小载荷、转速适中的传动轴系支撑场景。UCF205-16属于方形法兰式带座外球面轴承单元，整体由方形铸造轴承座与内嵌的外球面球轴承组合而成，轴承内孔为1英寸规格，适配英制尺寸的传动轴，在出口类设备、沿用英制标准的老旧设备改造场景中十分常用。

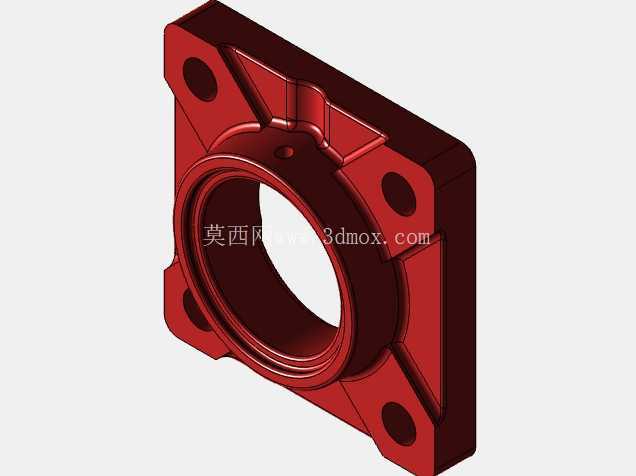

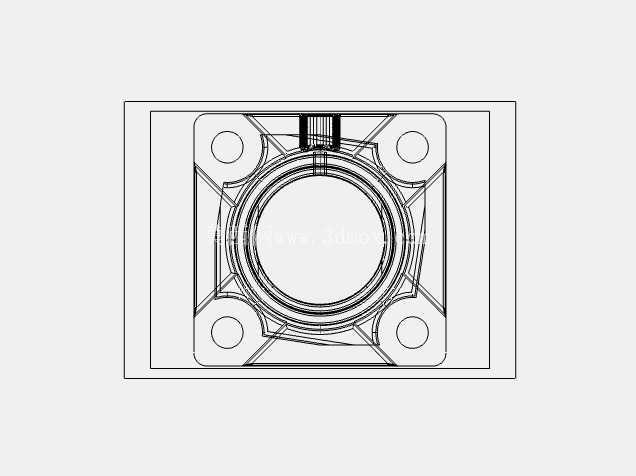

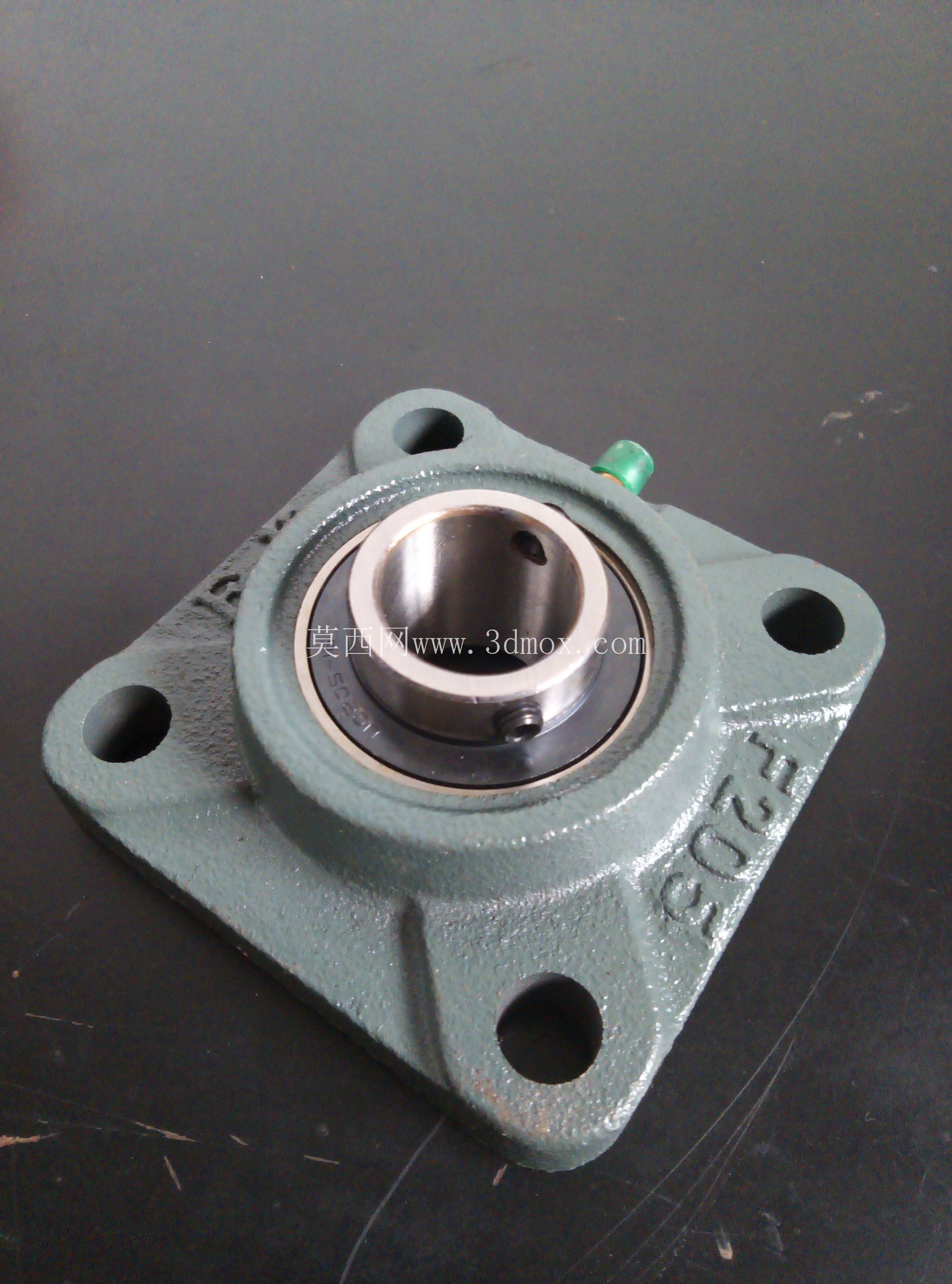

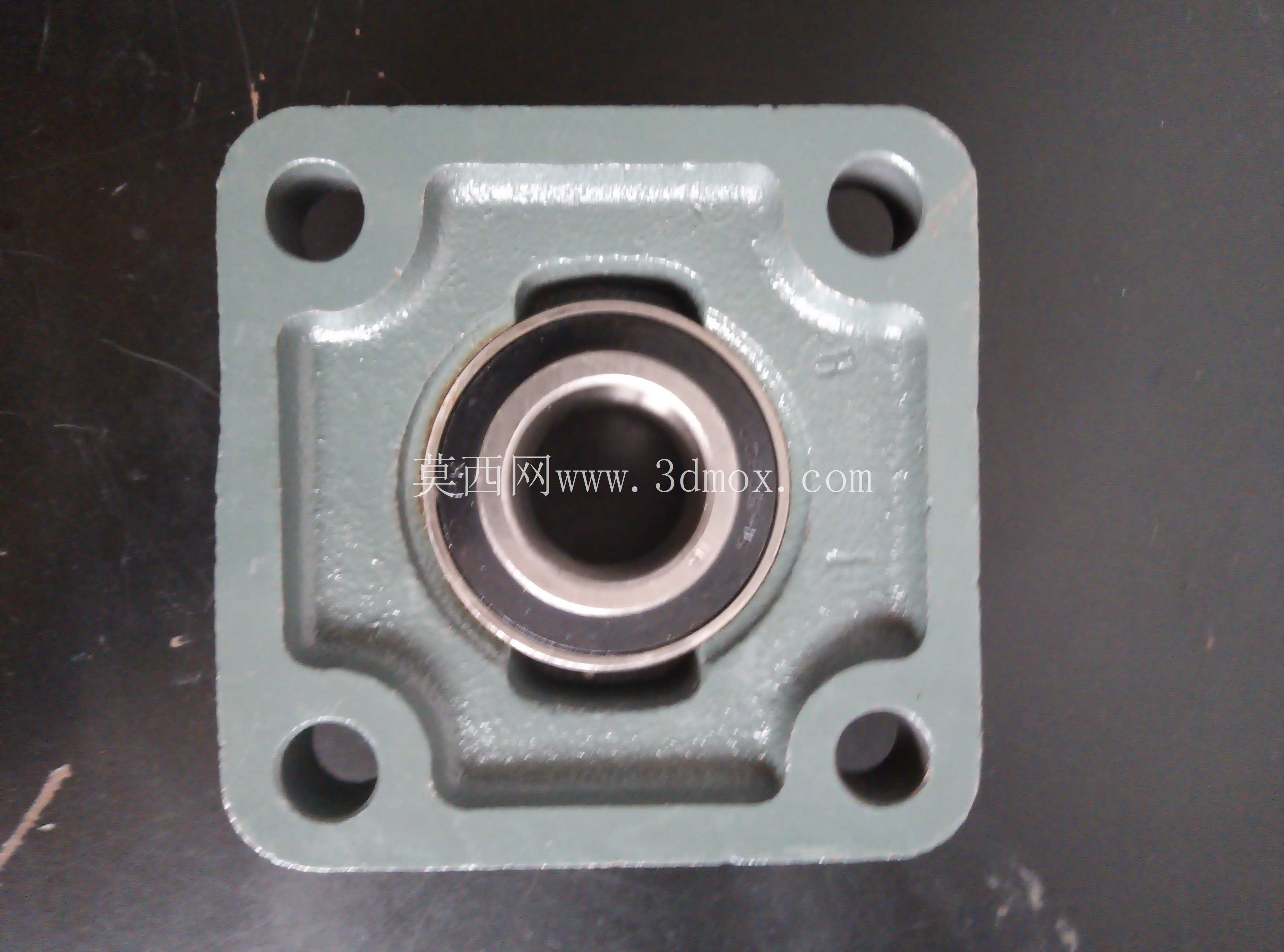

　　从结构设计来看，方形法兰座采用四点螺栓固定的形式，相比菱形座的两点固定，抗倾覆力矩能力更强，能承受一定方向的径向载荷与小幅轴向窜动，座体的铸造圆角、加强筋布局都经过受力优化，在轴承安装位的外圈做了均匀的壁厚过渡，避免应力集中导致的座体开裂，座体表面的红色涂装一般为防锈底漆加面漆，兼顾车间环境下的防腐蚀与识别需求。内嵌的外球面轴承外圈为球面结构，与轴承座的内球面配合，具备自动调心功能，当传动轴出现小幅弯曲、安装面存在平面度误差或者机架受力产生轻微变形时，轴承可以自动适配角度偏差，不会出现卡滞、额外磨损加剧的问题，这一特性对于长距离输送线的辊筒支撑、农机的外露传动轴支撑尤为重要，这类场景往往很难保证极高的安装同轴度，调心性能可以大幅降低装配精度要求，同时延长轴承的实际使用寿命。安装边界方面，方形法兰座的四个安装孔呈正方形分布，孔位间距符合行业通用标准，安装时仅需在设备的安装立板或者机架端面加工四个对应直径的光孔，使用螺栓穿过法兰座的安装孔锁紧即可，不需要额外加工轴承安装沉孔、定位台阶，大幅减少了机加工工作量；轴承内圈通过顶丝与传动轴锁紧，安装时将轴穿入内孔后，拧紧内圈上的两个紧定螺钉即可完成轴与轴承的固定，拆装十分便捷，日常维护时仅需定期通过轴承上的注油嘴补充润滑脂，不需要拆解整个轴承单元。

　　实际使用中，这类方形法兰带座轴承常被用在输送线的从动辊、主动辊两端支撑，小型风机的叶轮轴支撑，包装设备的导辊支撑，以及各类小型传动机构的转轴支撑位置，相比分体式的轴承加轴承座设计，这种一体化单元的装配误差更小，出厂时已经完成了轴承与座的配合调试，现场安装不需要额外刮研、配做，直接固定即可投入使用。设计建模时需要重点关注几个配合尺寸：一是轴承内孔与轴的配合公差，一般采用过渡配合，保证顶丝锁紧后不会出现轴与内圈的相对滑动；二是法兰座安装孔的位置度，四个孔的中心距偏差需要控制在标准允许范围内，避免安装时出现螺栓无法穿入的问题；三是轴承座内球面与轴承外球面的配合间隙，既要保证调心动作灵活，又不能间隙过大导致运转时出现晃动、异响；另外座体的加强筋厚度、安装面的平面度也需要符合受力要求，在承受额定径向载荷时，座体的变形量不能超过轴承允许的调心角度范围，否则会导致轴承滚动体受力不均，提前出现点蚀、磨损。

　　从实际运维的角度看，这类带座轴承的失效大多是因为安装时顶丝锁紧力矩不足导致轴与内圈打滑，或者润滑脂补充不及时导致滚动体干磨，也有部分场景是因为安装面平面度过差，超出了轴承的调心范围，导致轴承长期在偏载状态下运转，保持架断裂。建模过程中还原这些结构细节时，需要准确体现紧定螺钉的位置、注油嘴的安装角度、法兰座安装孔的沉头结构，以及轴承密封件的外形，这些细节直接关系到后续生成工程图时的尺寸标注准确性，也能为后续的装配干涉检查提供可靠的模型依据。
