UCP205-16J立式带座外球面轴承结构

在轻工输送线、小型食品加工设备、农用辅助机具的传动布局里，这类立式带座外球面轴承是出镜率极高的支撑部件，它不需要复杂的安装基座加工，就能给旋转轴提供稳定的径向支撑，同时补偿一定范围的轴系安装偏差，很多现场运维人员都习惯把这类部件作为快换支撑件储备，一旦旧件出现磨损旷量，不用重新加工安装面就能完成替换，大幅缩短设备停机维护的时间。

从实际使用场景来看，这类轴承座常被用在转速不超过3000rpm、载荷以中等径向载荷为主的传动部位，比如皮带输送机的托辊端部、小型风机的叶轮轴支撑、包装设备的送料辊两端，它的铸造成型基座自带两个安装沉孔，不需要额外做轴承孔的镗削加工，只要把安装面的平整度控制在合理范围，拧紧紧固螺栓就能完成固定，相比传统的剖分式轴承座，它的安装步骤更少，对现场安装人员的技能要求更低，很适合非精密级的通用传动场景使用。

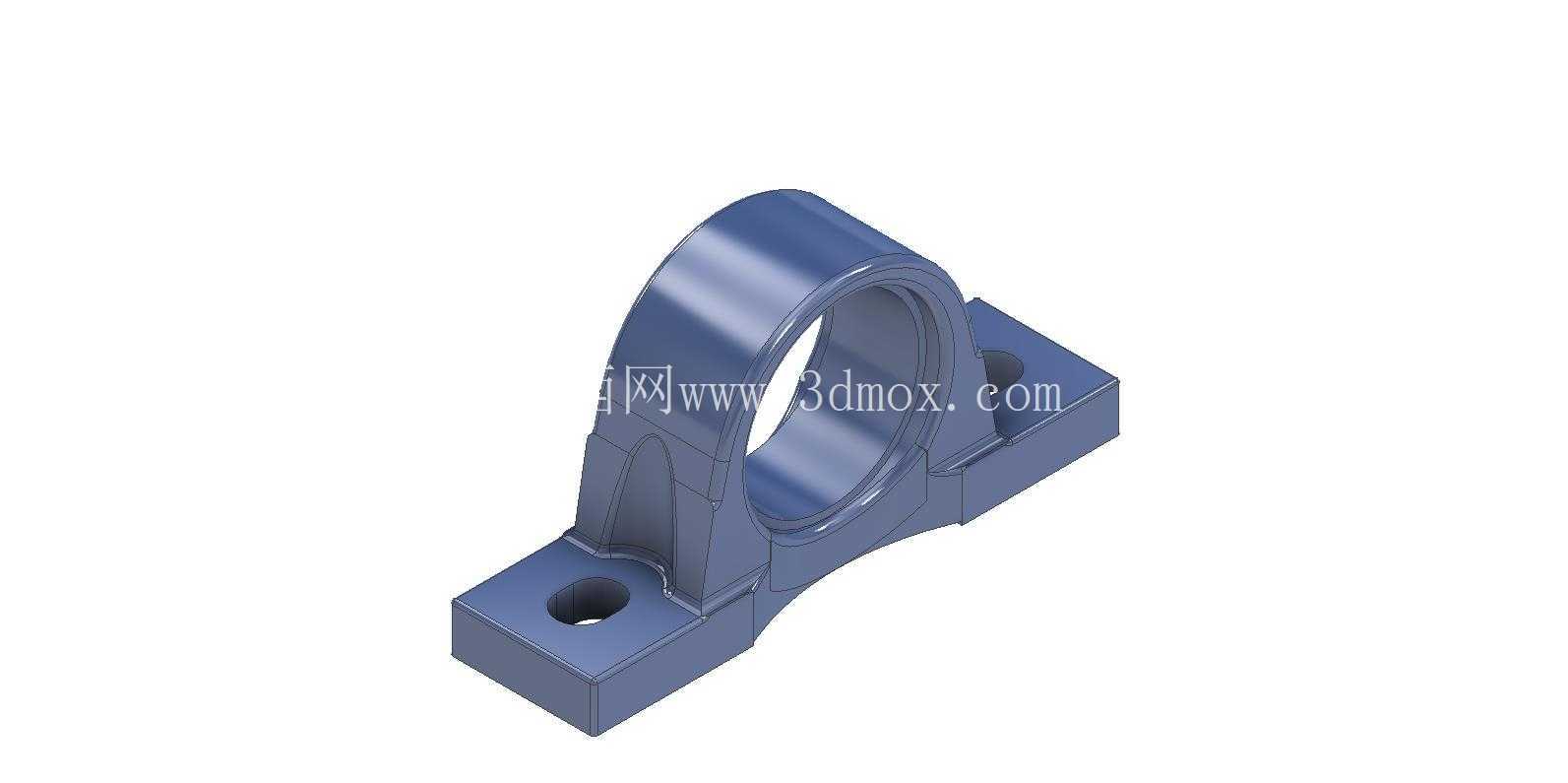

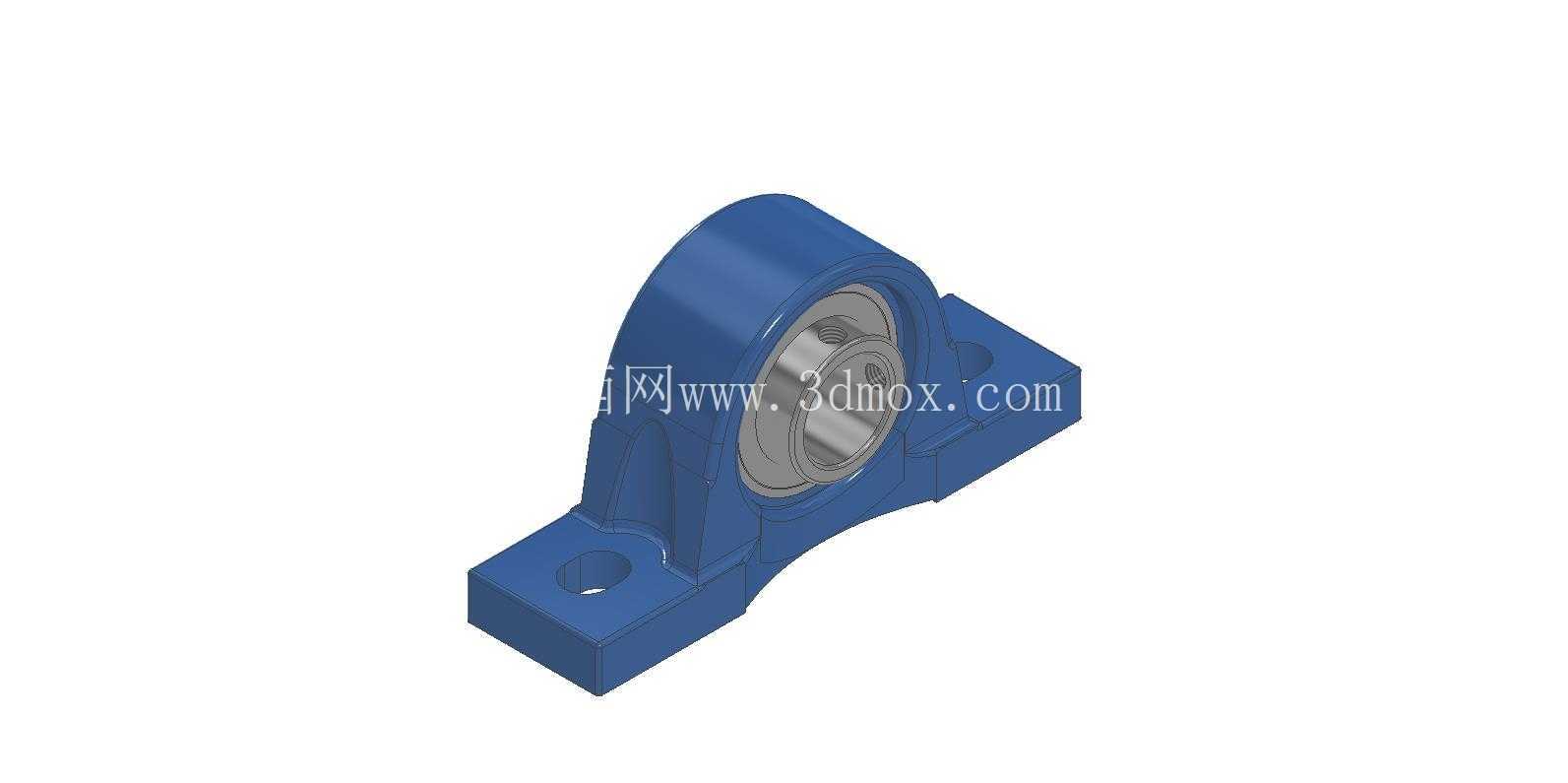

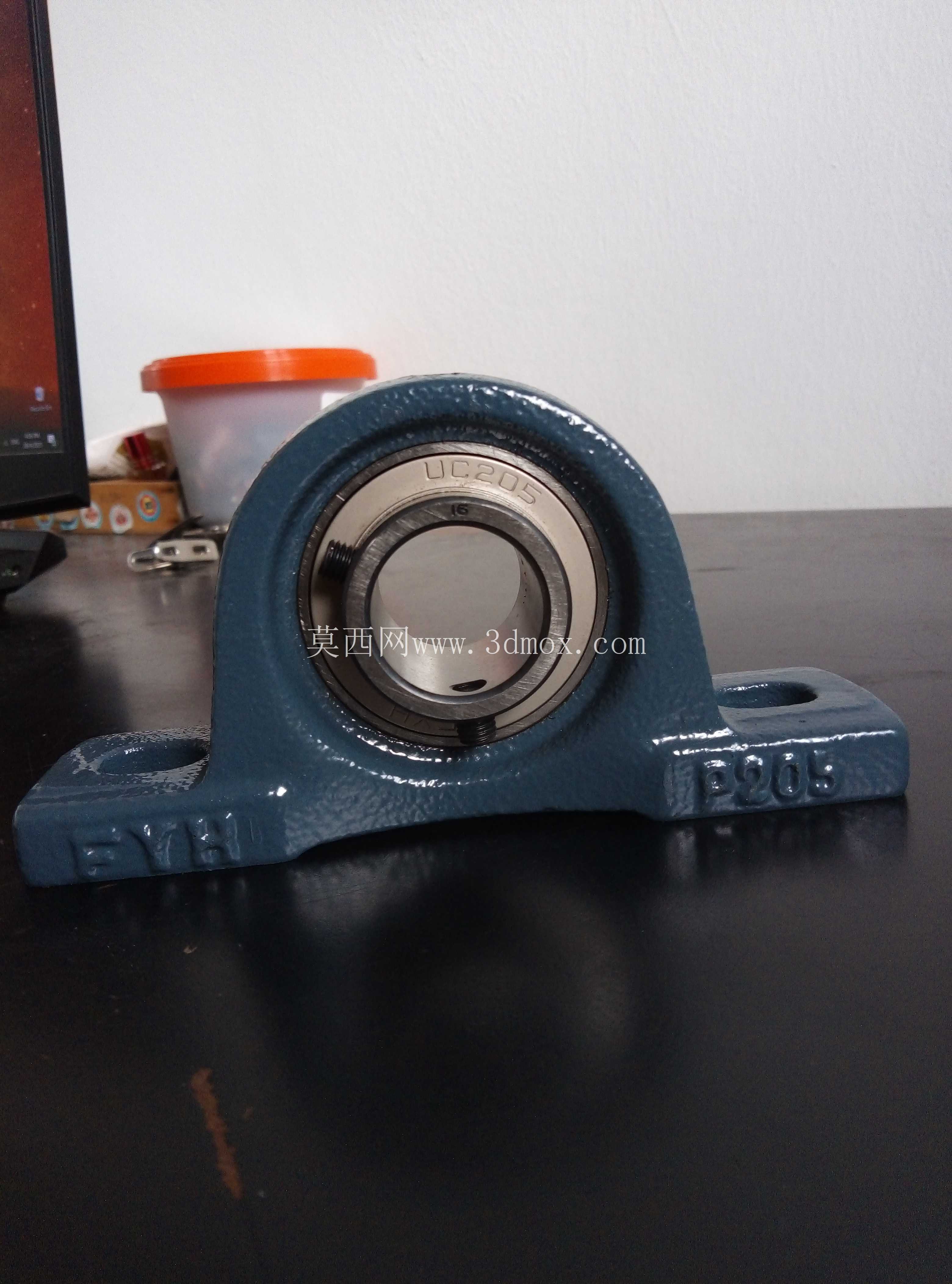

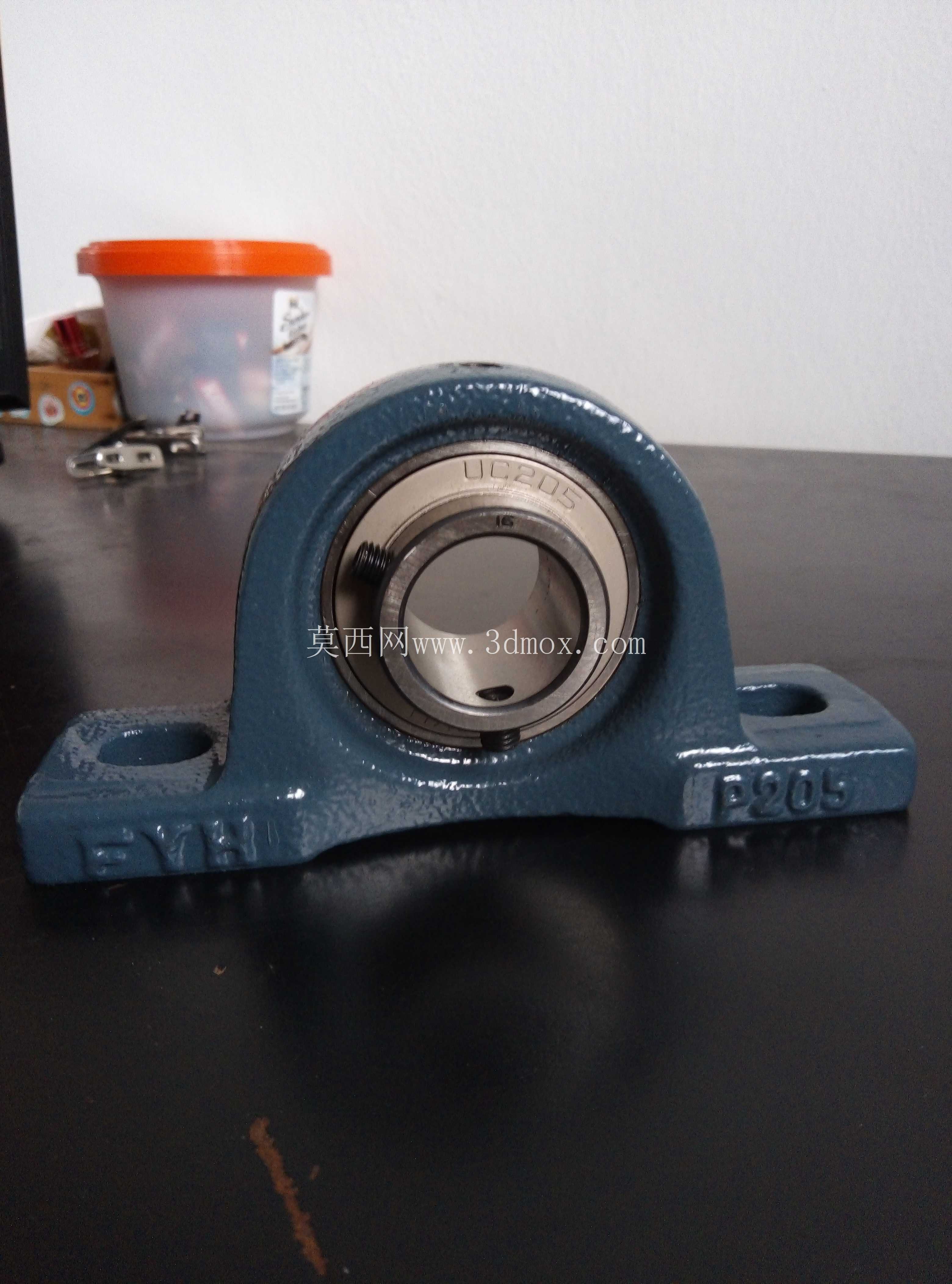

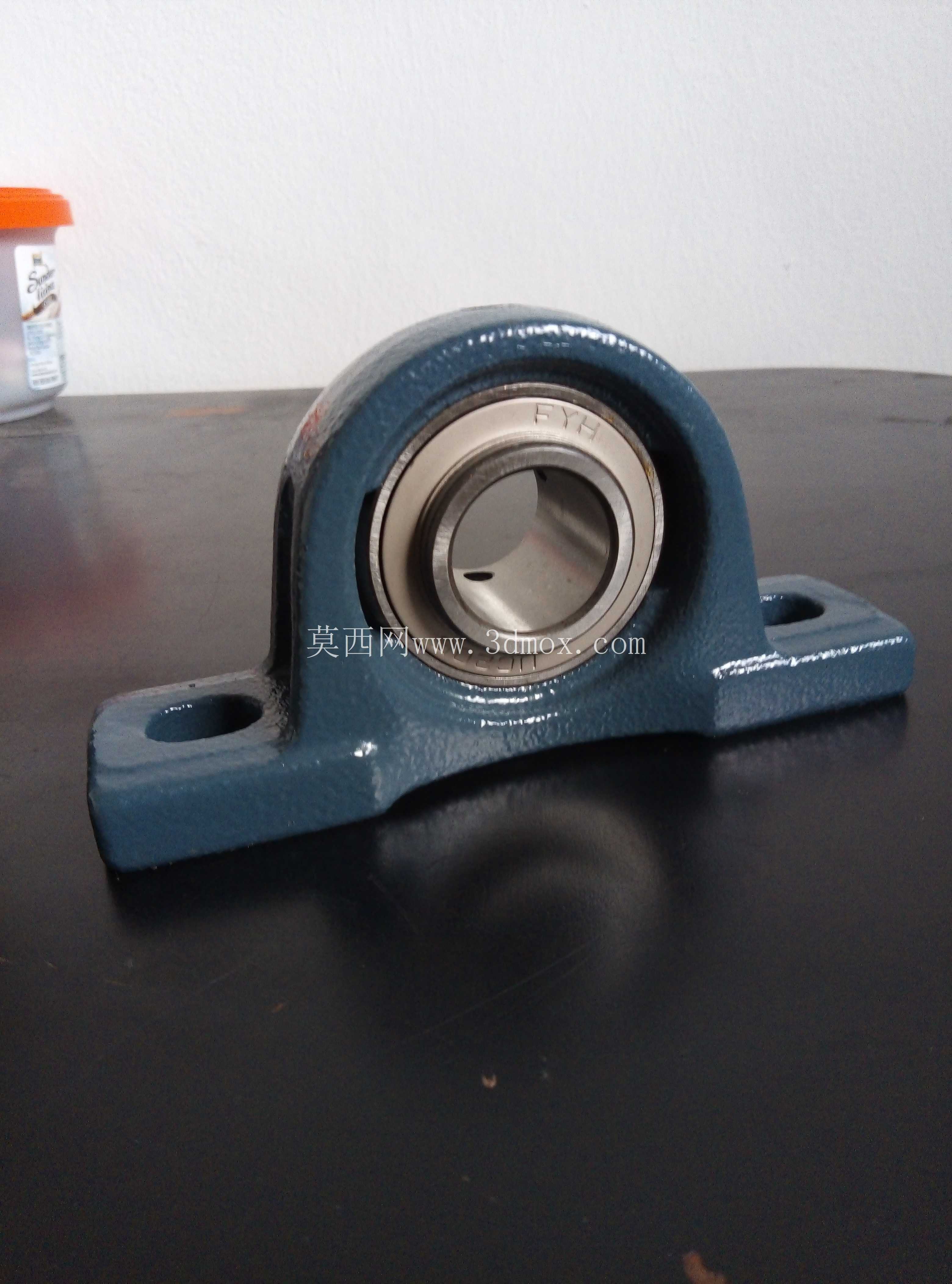

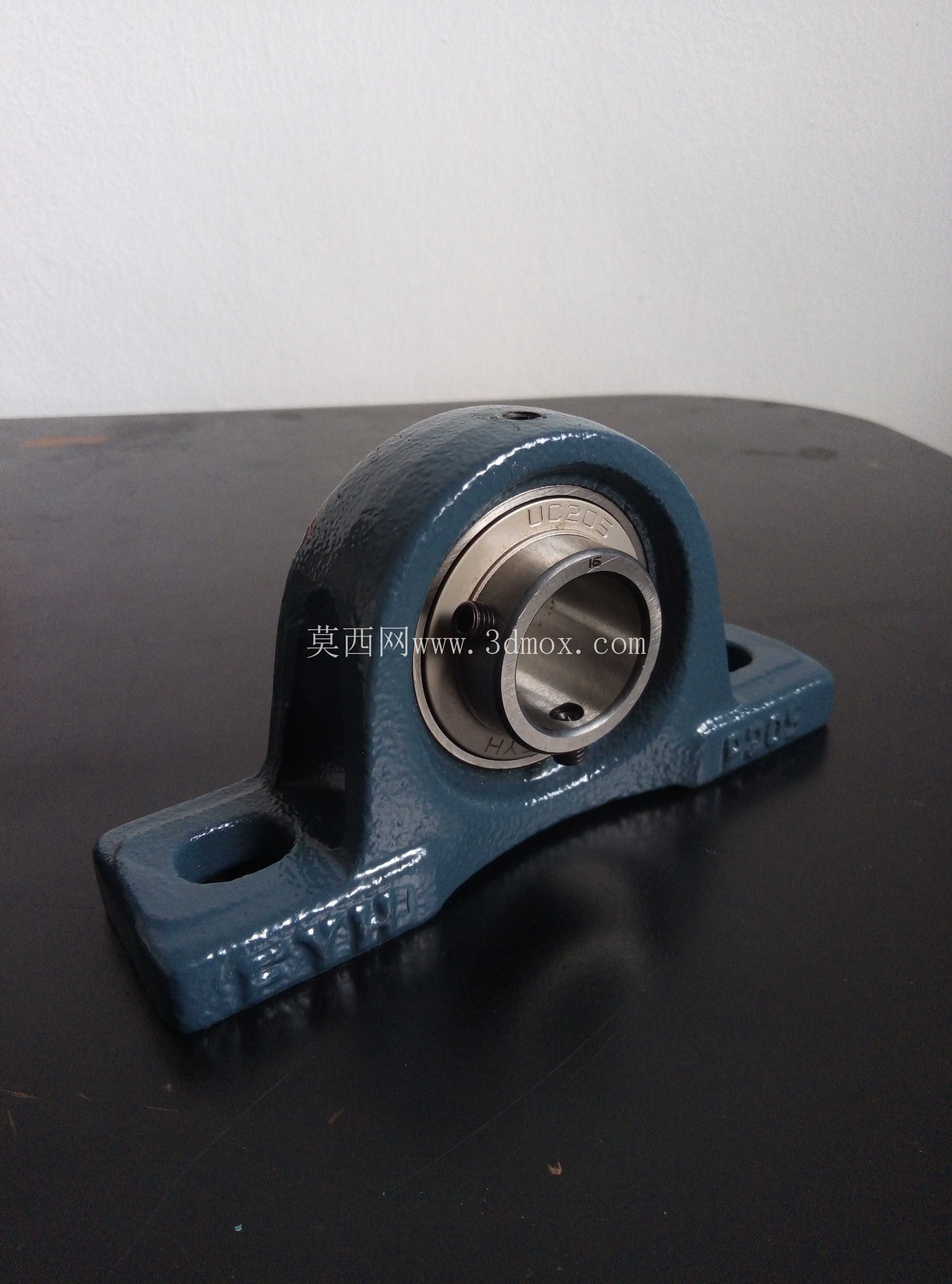

设计层面上，这个部件的结构分成两个核心部分，上部的外球面球轴承内嵌在铸造成型的立式座体里，轴承的外球面和座体的内球面是配合面，当安装的轴系出现轻微的角度偏斜时，球面配合可以自动调整角度，避免轴承因为别劲出现早期磨损，这点在长轴系的多点支撑场景里尤其实用——长轴加工时难免存在一定的直线度误差，多个支撑点如果用刚性固定的轴承，很容易因为安装同轴度偏差导致轴承发热抱死，带自调心功能的带座轴承就能很好地抵消这类偏差。

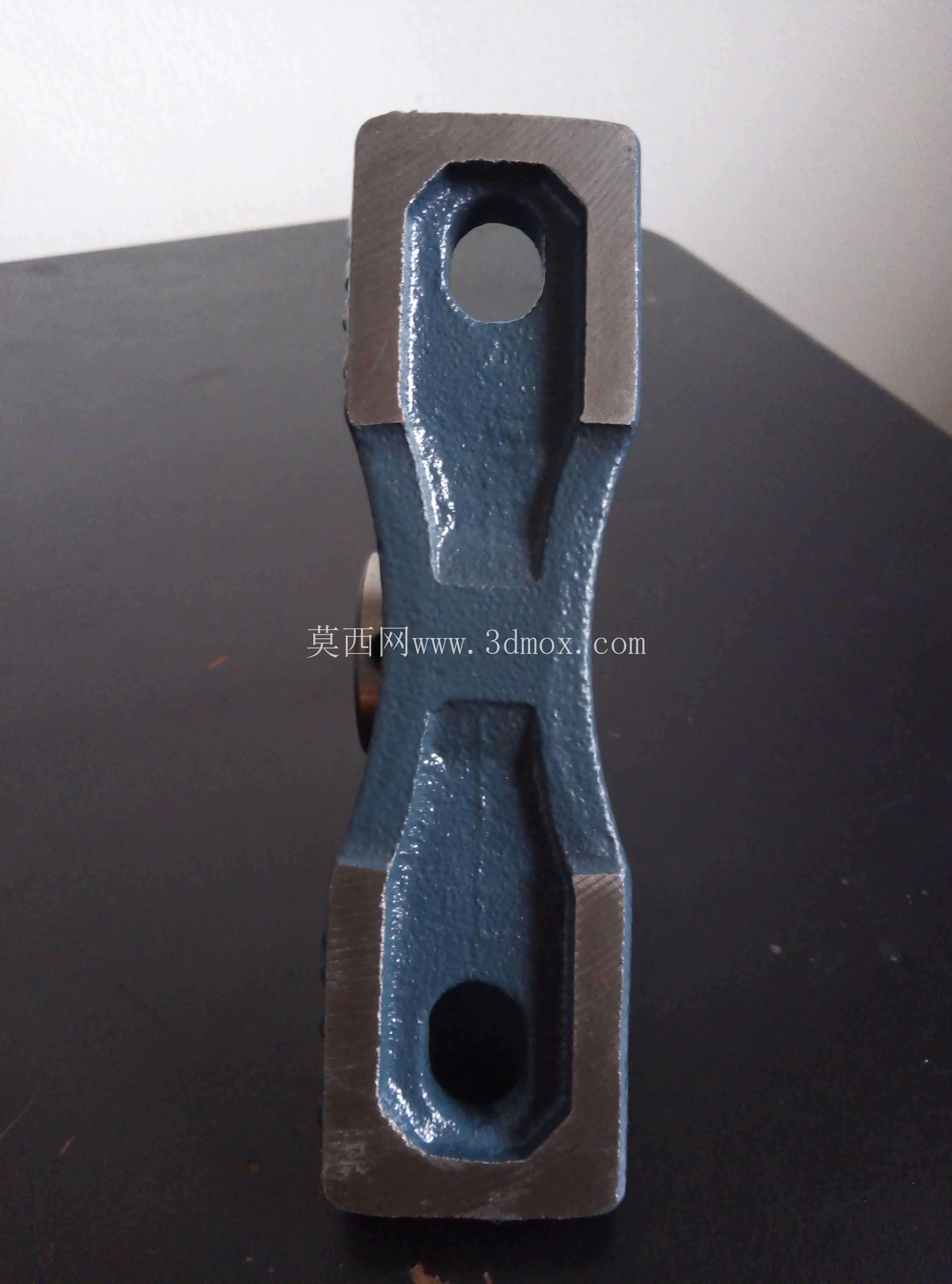

尺寸边界上，这个型号对应的轴径适配范围是固定的，两个安装孔的中心距、座体的总高度、轴承内孔的轴线到安装底面的高度都有统一的行业通用尺寸，做设备布局的时候，只要按照标准尺寸预留安装空间，不同厂家的同型号产品基本可以实现互换，不需要重新调整轴系的中心高度。座体底部的安装面是平整的铸造面，两个沉孔可以适配对应规格的六角螺栓，安装时要注意螺栓的拧紧力矩不能过大，不然会导致座体变形，卡滞内部的轴承外圈，影响调心功能的正常发挥。

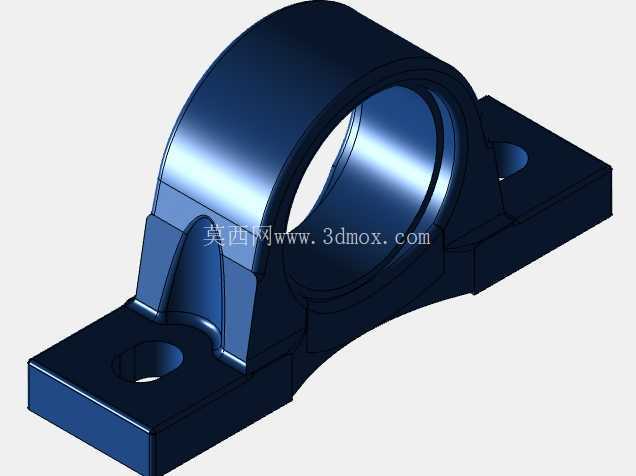

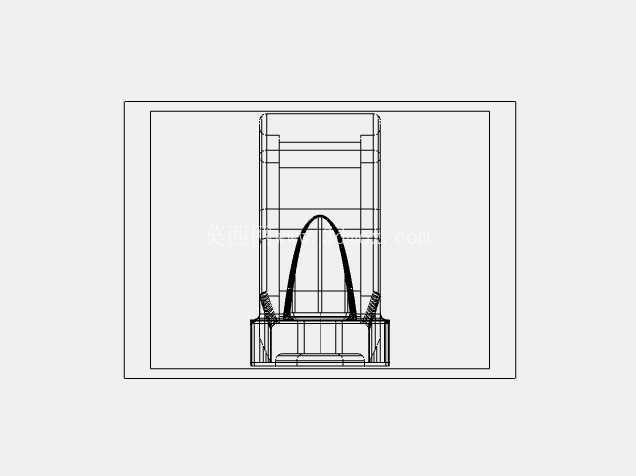

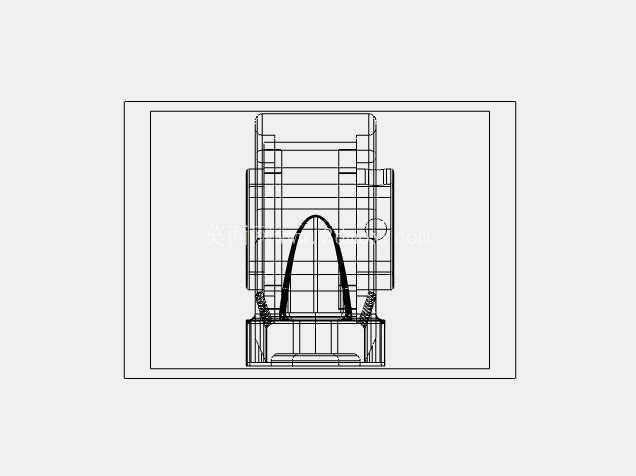

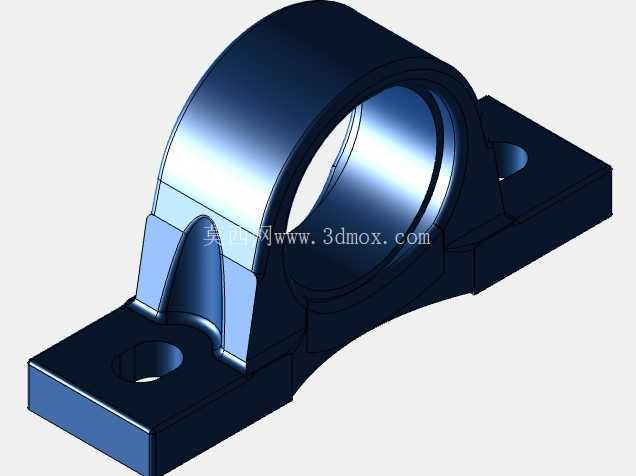

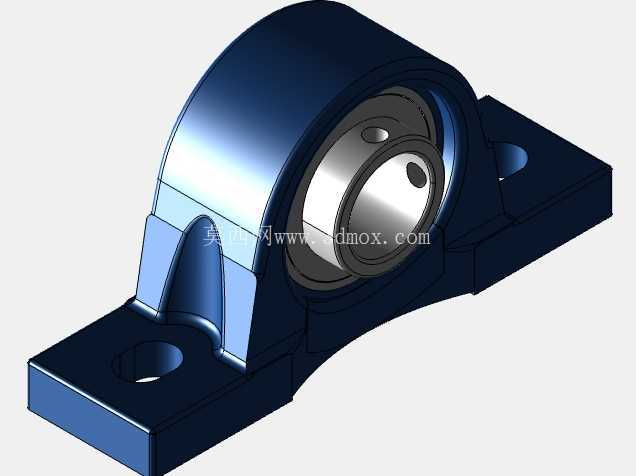

实际选型的时候，要注意核对轴的配合直径，同时确认使用场景的载荷性质，如果是有冲击载荷的工况，要适当选大一号的轴承座型号，避免载荷超过轴承的额定静载荷导致早期失效。日常维护中，这类带座轴承多数自带注油嘴，可以定期补充润滑脂，延长轴承的使用寿命，不用频繁拆解部件。建模的时候要注意还原球面配合的间隙，不能把轴承外圈和座体内腔做成完全刚性的固定连接，不然做运动仿真的时候无法体现自调心的功能特性，同时安装沉孔的深度要匹配对应螺栓的头部尺寸，避免出现螺栓安装后突出安装面、导致座体无法贴紧安装基面的问题。座体的加强筋布局是沿着载荷传递方向设计的，从轴承安装腔延伸到两个安装孔的位置，能在控制铸件重量的前提下提升座体的结构刚度，承受径向载荷的时候不会出现明显的形变，保证轴承的旋转精度。
