100PSI量程机械式压力表结构设计

　　在液压站、气动管路、小型供水系统、工业气体分配终端这类需要实时监测管路压力的场景里，100PSI量程的机械式压力表是出镜率极高的检测元件，不同于电子压力传感器需要供电与信号转换模块，纯机械结构的压力表依靠内部弹性元件的形变传递压力数值，在强电磁干扰、供电不稳定的工况下依然能稳定输出读数，可靠性优势十分突出。这款100PSI量程的压力表，核心测量元件采用C型弹簧管结构，当被测介质从底部引压口进入弹簧管内腔时，椭圆截面的弹簧管在介质压力作用下会产生向外的弹性扩张，形变位移通过连杆机构传递给中心齿轮轴，带动表盘上的指针偏转，最终将压力值通过刻度盘直观呈现给运维人员，整套传动结构没有电子元器件，日常维护仅需定期校验指针精度即可，运维成本远低于同量程的电子压力检测装置。

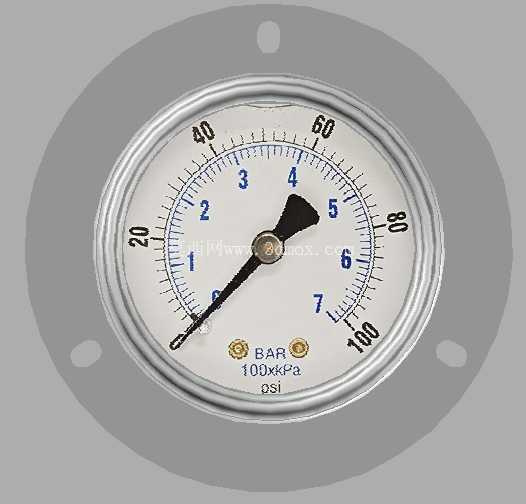

　　从结构设计的角度看，这款压力表的外壳采用圆形旋压成型结构，表盘直径适配常规工业仪表安装孔位，背部的安装螺纹采用通用管螺纹规格，能够直接适配市面上绝大多数标准仪表安装座，不需要额外加工过渡接头；引压口位于壳体正下方，与安装螺纹同轴设计，安装时直接拧入管路取压口即可完成密封，不需要额外调整表盘朝向，后期运维时也可以通过松动表壳锁紧圈调整表盘角度，方便不同安装位置的操作人员读取数值。考虑到工业现场的复杂工况，这款压力表的表蒙采用耐冲击透明材质，能够抵御日常巡检时的轻微磕碰，壳体边缘做了卷边处理，既可以提升壳体结构强度，也能避免安装时划伤操作人员手部；刻度盘采用高对比度配色，刻度标识从0到100PSI均匀分布，每10PSI设置一个长刻度标识，每2PSI设置短刻度线，配合红色的指针，在光线一般的车间环境下也能快速读取压力数值，不需要凑近表盘仔细辨认。

　　在实际选型应用中，100PSI的量程刚好覆盖常规气动系统、低压液压回路、民用供水系统的常见压力区间，这类场景的日常工作压力通常在30-80PSI之间，刚好落在压力表量程的三分之一到三分之二的高精度测量区间内，既不会因为量程过小导致超压损坏弹簧管，也不会因为量程过大导致读数精度不足。设计这款压力表的三维结构时，需要重点关注弹簧管的固定端密封结构，引压口与弹簧管的连接位置采用硬密封加焊接的方式，避免长期压力波动下出现介质渗漏；内部传动的连杆与齿轮配合间隙需要控制在合理范围，间隙过大会导致指针回程误差超标，间隙过小则会增大传动阻力，导致压力读数滞后于实际管路压力。

　　安装边界方面，这款压力表的轴向安装尺寸预留了足够的扳手操作空间，安装时使用普通开口扳手卡住壳体下方的六角结构即可完成拧紧，不需要专用工具；径向方向上，表盘突出安装面板的高度控制在常规仪表的通用尺寸范围内，不会和周边的管路、阀门产生干涉，在密集安装的仪表柜上也能并排布置，不会因为单块表的尺寸问题挤占其他元件的安装空间。不同于带远传功能的压力变送器，这款纯机械压力表不需要布设信号线缆，也不需要配置采集模块，在一些只需要现场就地读数、不需要远程传输压力数据的场景下，能够大幅降低系统的整体成本，同时减少故障点；在一些临时搭建的测试管路、小型实验装置上，这类压力表可以快速拆装复用，不需要复杂的接线调试，接上引压管就能直接读取压力值，使用灵活性非常高。结构建模过程中，需要重点校验指针转动的全行程范围，确保指针从0位到满量程100PSI位置时，不会和表蒙、刻度盘产生剐蹭，同时内部的齿轮传动行程要和弹簧管的最大形变量匹配，避免超压时指针打弯或者齿轮脱齿；壳体的防水密封结构也要做相应的设计，表蒙与壳体的配合位置加装密封胶圈，能够阻挡现场的飞溅液体、粉尘进入表壳内部，避免长期使用后传动机构积尘卡涩，延长仪表的实际使用寿命。
